三层钣金移动车间维修服务推车

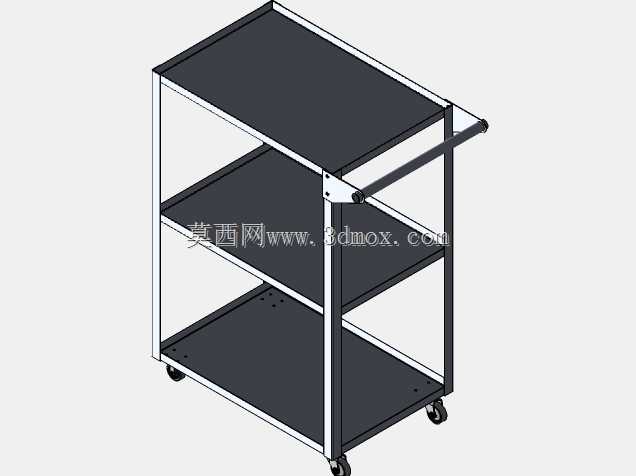

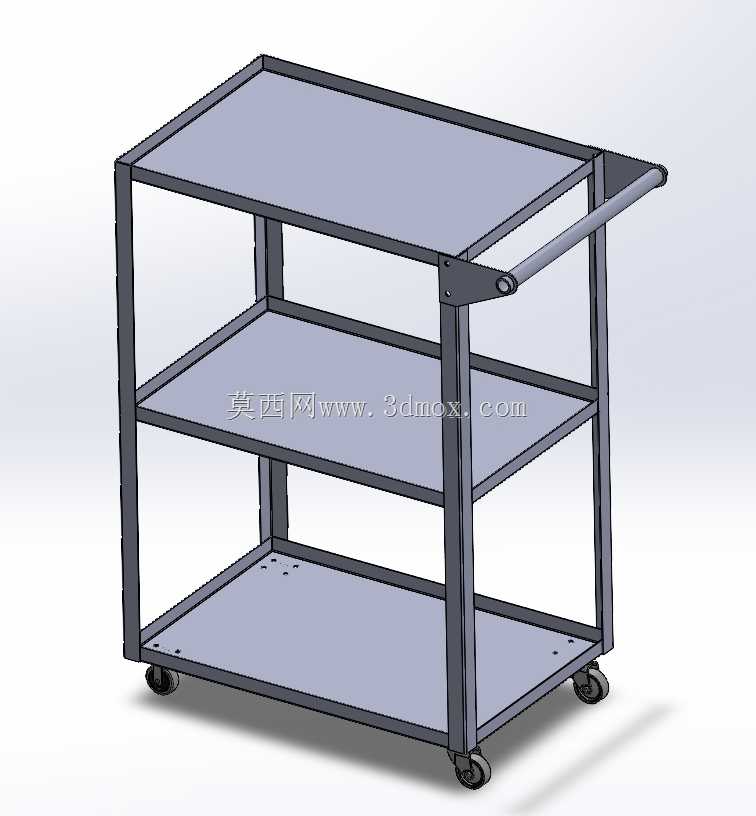

　　该模型呈现的是一台面向车间内部使用的三层钣金移动服务车，整体采用方管框架与平板层板组合，底部配置四个脚轮，侧部设置推拉手杆，主要承担工具、检具、小型零部件、维修辅料及半成品物料在工位之间的短距离转运任务。它不是固定工位设备，而是围绕生产现场的机动性需求设计，常见于机加工车间、装配线旁、维修班组、仓储拣配区以及设备点检路线中。

　　从实际使用逻辑看，这类小车的价值在于把零散物料和作业工具集中到可移动载体上。维修人员在处理设备故障时，往往需要携带扳手、量具、润滑件、紧固件、拆卸下来的小部件以及临时记录用品；如果工具分散在工具柜、维修台和设备现场之间，往返取放会明显打断作业节奏。三层置物结构可以按使用频率或作业阶段分区：底层适合放置较重的箱体、备件或油污件，中层用于常用工具和待装零件，顶层可作为临时操作面，放置轻量工具、表单或小型检测器具。这样的分层方式兼顾重心稳定与取放便利，也便于现场保持通道整洁。

　　车架主体由四根竖向支撑和多层矩形边框构成，层板嵌入或搭接在框架内部，边缘通过折弯、焊接或紧固件形成刚性连接。钣金层板不宜仅按平板理解，实际加工中通常会在四周设置折边，局部增加压筋或翻孔，以提高薄板在均布载荷下的抗弯能力。模型中层板表面可见安装孔位，这些孔位既可用于后续固定挡边、橡胶垫、分隔盒，也可作为装配定位或排水、排屑结构。对于维修场景，层板上的少量孔位还能减少积液停留，方便擦拭油污和金属碎屑。

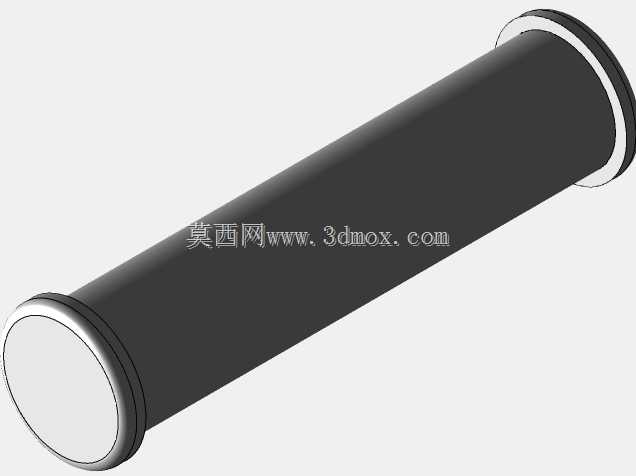

　　推扶手位于车体一侧，采用圆管或型材向外延伸，握持高度明显高于顶层台面。该布置使操作人员在推行时不必弯腰贴近车体，转向时可以通过扶手施加侧向力。扶手与立柱之间设置加强连接板，连接处不是简单点接触，而是通过板件扩大受力区域，避免频繁推拉后在焊缝或螺钉位置产生松动。扶手端部向车体外侧伸出，既保证人手握持空间，也能在小车靠近设备或工作台时减少手部夹碰风险。

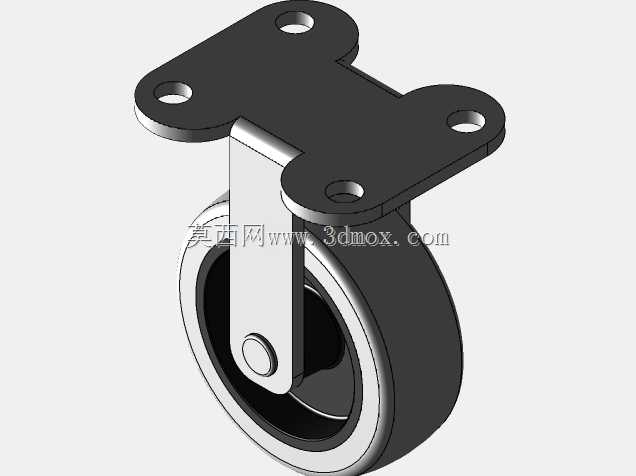

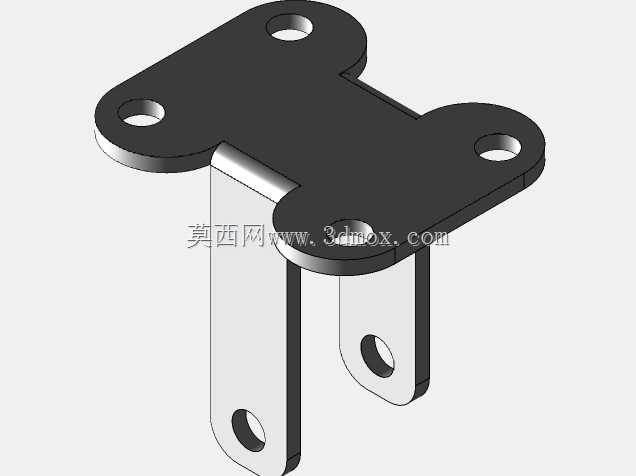

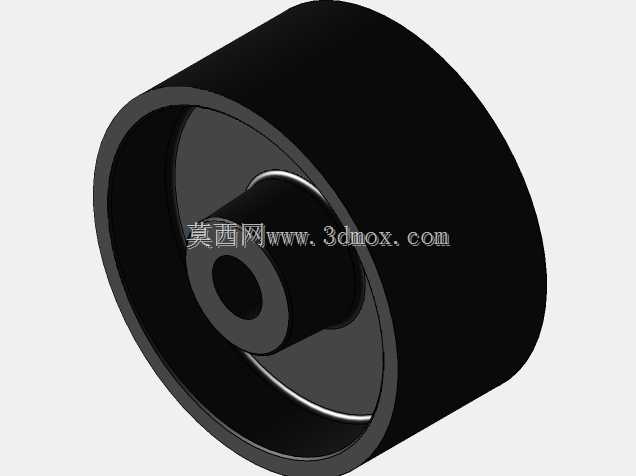

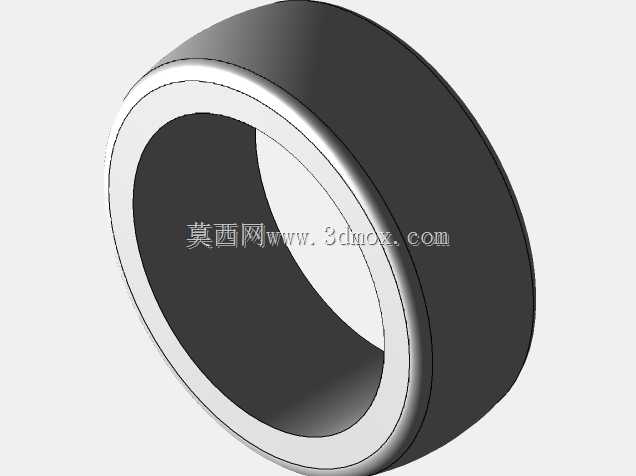

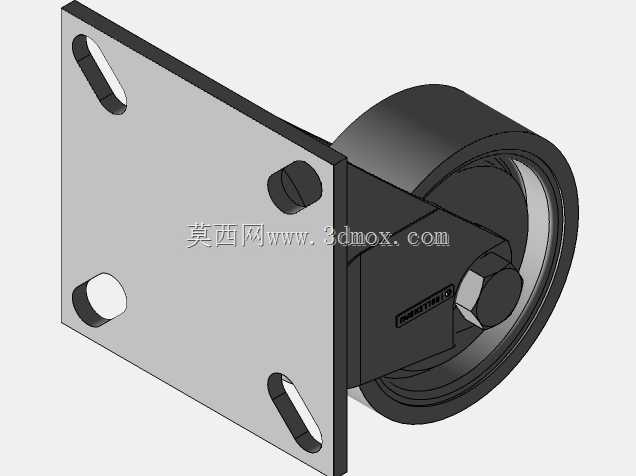

　　脚轮布置在底部四角，是整车移动性能的关键。前轮或四轮中通常包含万向轮，以便在狭窄设备通道内转向；若承载较重，可采用两只定向轮加两只万向轮的组合，使直线推行更稳定。脚轮安装板与底框架连接时，需要关注螺栓间距、板厚以及轮架回转半径。模型虽然未展开全部紧固件细节，但从结构形式看，底部框架已经为轮座安装预留了平面支撑区域。选型时还要结合地面条件判断轮径和轮面材料：环氧地坪适合静音聚氨酯轮，粗粝焊接车间地面则需要更耐磨的轮面，轮径过小会在遇到电缆槽、门槛或地面接缝时产生明显阻力。

　　外形边界方面，车体宽度和长度按车间通道、设备间距和人体推行范围控制。三层台面之间的净空高度不宜完全均等，底层可预留较高空间以容纳箱体或较大备件，中上层层高则满足常用工具盒、零件盘和小型容器放置即可。整体高度需要平衡置物能力与通过性：过高会导致重心上升，推行时晃动增大；过低则会增加弯腰取放频率。扶手高度一般接近人体手部自然下垂并微屈的位置，使操作人员能够以站姿完成转向和制动。

　　设计这类推车时，不能只关注静态承载，还要考虑移动中的动态载荷。小车经过地面接缝、转弯或急停时，层板上的物体会产生惯性滑移，框架连接处也会承受反复冲击。因此竖向支撑与层框之间应形成连续传力路径，角部可增设三角加强板或焊接垫块；层板边缘若经常放置零件盒，可追加围挡、防滑垫或可拆分隔条。对于维修用途，还可以在侧面增加挂件板、废纸盒、刀具盘或小型垃圾桶挂点，但这些扩展件不应超出脚轮支撑轮廓过多，否则转弯时容易碰撞设备。

　　建模过程中，方管、钣金折边、脚轮安装面和扶手回转空间需要分别表达清楚。框架尺寸应优先满足标准管材和常规钣金板厚的加工习惯，避免出现无法焊接或螺栓无法伸入的狭窄区域。层板与框架的配合要预留装配公差，脚轮安装孔需与成品轮座规格对应。若后续投入生产，还应根据额定载荷校核层板挠度、立柱稳定性以及脚轮连接强度，并在表面处理上考虑喷塑、镀锌或耐油污涂层，以适应车间环境。

　　整体而言，该服务小车结构简单，但对现场效率影响直接。它通过三层承载平面、低重心框架、单侧扶手和万向脚轮的组合，把维修、装配、拣料和临时存放整合在同一移动单元内。模型结构边界清晰，既可以作为车间通用周转车的基础方案，也可以在此基础上扩展抽屉、挂板、围挡和专用工具位，形成面向不同班组的定制化维修台车。
