工业标签打印工作站三维结构设计

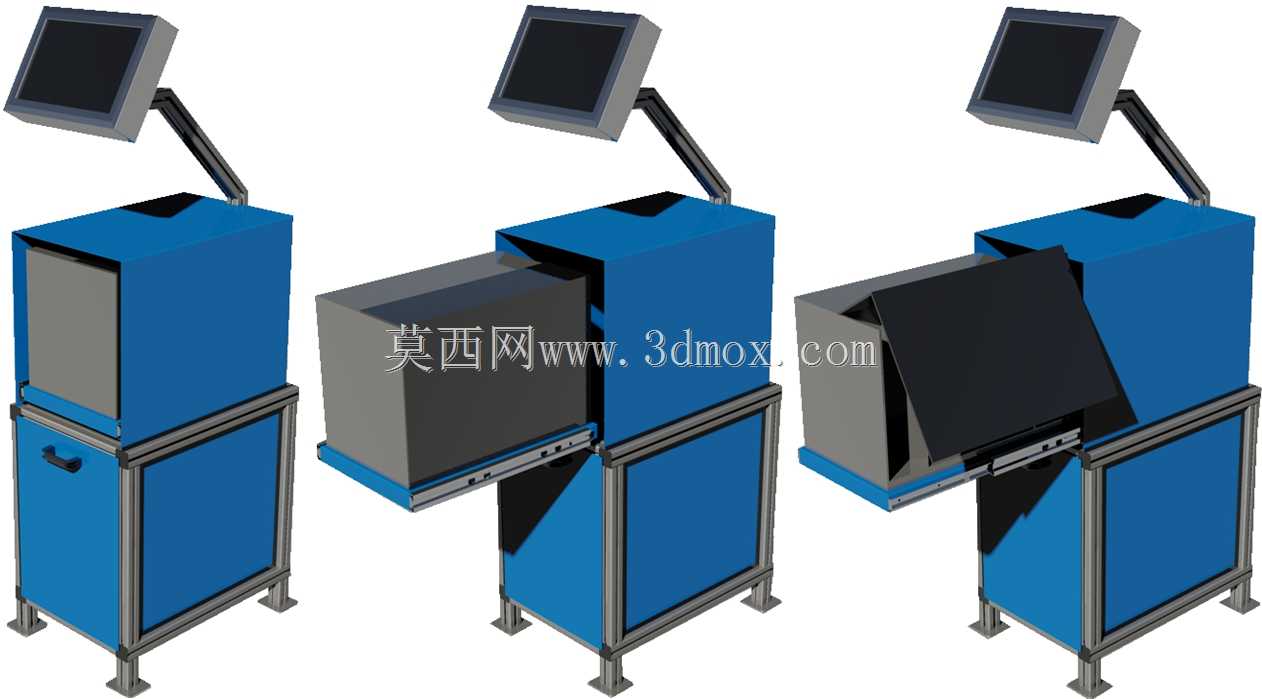

　　该套三维结构围绕车间现场的工业标签打印作业展开，整体为落地式工作站形态，将打印主机、操作显示终端、承托料台与下部柜体整合在同一铝型材框架内，适配生产流水线旁的物料标识、包装条码打印、批次信息赋码等现场工位。设备主体采用方管铝型材搭建承力骨架，骨架底部设置可调支撑脚，可在车间地坪存在小幅不平整时调平整机，避免打印过程中机身晃动影响走纸精度；骨架下部围合为封闭柜体，既可以容纳打印耗材、备用碳带、标签卷与维护工具，也能将走线、电源转接部件收纳在柜体内部，减少现场粉尘、碎屑对电气连接部位的侵扰。上部核心工位为标签打印机安装位，打印机采用抽拉托盘式承载结构，托盘沿水平方向从机架内向外拉出，日常更换标签卷、清理打印头、

　　处理卡纸故障时无需将整机从机架中拆解搬出，拉出后即可完全暴露打印机的进纸通道、碳带安装轴与出纸口；托盘两侧设置限位导向结构，推回机架后可自动对齐定位，保证打印机出纸方向与前方取料位无干涉。操作显示屏通过可弯折的悬臂支架安装在机架顶部后侧，悬臂支持多角度俯仰与水平回转，现场操作人员无论是站立在设备正前方取标签，还是侧身对接流水线来料，都可以将屏幕调整到视线平齐的角度，避免长期低头操作造成的疲劳；悬臂内部可穿设显示屏的供电与信号线缆，外观无外露拖线，移动悬臂时线缆不会与周边设备发生拉扯。设备的外形布局充分考虑车间通道的安装边界：整机占地面积控制在单人操作工位范围内，宽度方向预留出打印机抽拉所需的拉出空间，

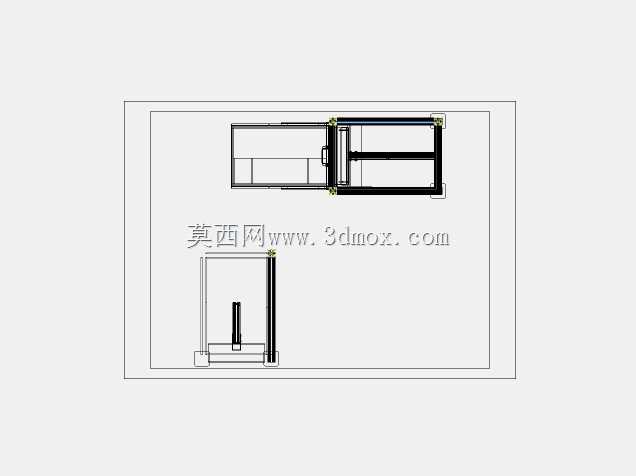

　　现场布置时设备前方需要留出不小于托盘全行程的操作距离，左右两侧仅需预留少量散热与维护间隙即可，无需额外预留大面积检修通道；高度方向上将显示屏设置在站立操作的舒适视区，下部柜体顶部平面可临时放置待粘贴标签的工件、扫码枪与作业指导文件，形成打印、核验、粘贴的连贯作业台面。从结构设计逻辑来看，机架型材之间采用角件与内置连接件组合锁紧，框架整体刚性足以承受打印主机的重量与往复走纸产生的微振动，柜体护板采用薄金属板折弯成型，通过螺钉固定在型材槽内，外观平整且拆装方便；打印托盘的导向件选用低摩擦滑动副，抽拉过程无卡滞，托盘末端设置硬限位，避免拉出过度导致打印机坠落。该工作站的功能定位是把独立的工业标签打印机转化为产线旁的集成化作业终端，

　　区别于桌面式打印机随意摆放的形态，整机的高度、操作位、储物空间都按照工厂现场的作业流程规划，操作人员完成条码信息录入后，打印机即时输出标签，从出纸口取出即可粘贴到对应物料或包装箱上，省去了往返办公室取标签的转运环节。针对工业现场多粉尘、偶尔有飞溅碎屑的环境，设备顶部的遮护结构可以阻挡上方落尘直接落在打印头进纸缝隙，显示屏外置的安装方式也让操作区远离打印出纸的粉尘区域；柜体的封闭设计同时兼顾了防火与耗材收纳需求，成卷的标签纸与碳带可分类存放在柜内层板上，现场5S管理更易落实。建模过程中完整还原了铝型材框架的截面特征、角件连接位置、悬臂支架的多段铰接结构、抽拉托盘的导向配合关系，以及打印机本体的进纸出纸轮廓，结构工程师可以直接基于该模型核对工位布局的干涉情况，调整显示屏悬臂长度、托盘抽拉行程、柜体层板高度来适配不同型号的工业打印机，也可以在此基础上扩展扫码枪支架、标签剥离机构、报警提示灯等附加部件，快速衍生出适配不同产线需求的标识打印工位。设备安装时先将底部框架就位调平，再依次固定下部柜体护板、装入打印托盘与打印机主机，最后挂载悬臂与显示屏，整机模块化程度高，现场组装无需复杂工装，后续搬迁时也可按模块拆分转运，适配车间产线调整时的工位移位需求。
