凸轮分割器配套驱动电机回转工作台

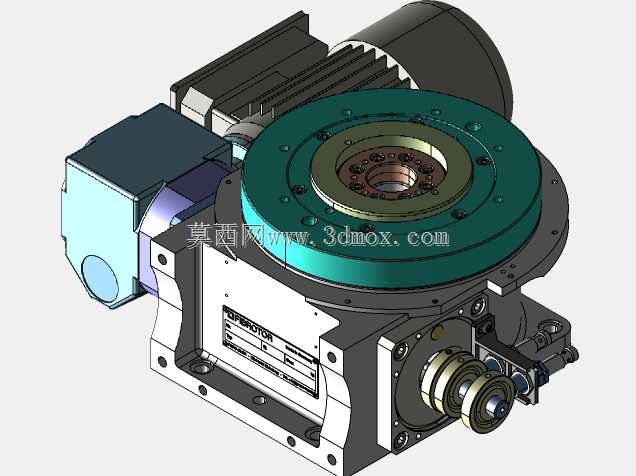

　　这套三维结构对应的是自动化产线里常见的间歇式回转分度单元，核心承载件为顶部大直径回转工作台，盘面预留多圈环形安装孔与中心定位孔，可直接固定多工位夹具、载具或待加工工件，盘面下方连接凸轮分割器箱体，侧部集成驱动电机与传动组件，输出端还配置同步带轮与张紧调节结构，整体为机电一体化的完整分度模组。

　　从实际产线布局来看，这类单元多用于多工位自动装配、检测、打标、上下料工序：转盘每转过一个固定角度就精准锁止，锁止阶段各个工位可同步完成压装、螺丝锁付、视觉检测、工件取放等动作，转位阶段所有作业头抬升避让，不需要为每个工位单独配置一套执行机构，能大幅压缩设备占地与制造成本。在小零件组装、电子元器件加工、包装工序里，一台8工位或者12工位的转盘设备，往往可以替代直线排布的六到八个独立工位，工件流转不需要额外的移栽机械手，节拍稳定性也更容易控制。

　　结构设计上，凸轮分割器本身属于共轭凸轮分度机构，输入轴连续旋转，输出端按照预设的运动曲线完成“转位-停顿-转位”的间歇动作，停顿位置依靠凸轮共轭型面实现刚性自锁，不需要额外加装刹车或者定位销，重复定位精度可以控制在弧秒级别，长期运行磨损量极小。侧部的驱动电机通过法兰直接对接分割器输入轴，也有部分布局会在电机和分割器之间加入同步带传动，就像图中输出侧露出的带轮结构，既可以通过带轮配比调整输入转速，也能缓冲启停冲击，张紧轮的长槽安装孔可以调整皮带预紧力，运维更换皮带不需要拆解主体箱体。

　　安装边界方面，底部箱体为整体铸铁式支撑结构，底面和侧面都加工有基准安装面与固定通孔，设备装机时可以直接把整个单元锁在铝型材机架或者焊接钢架的安装板上，不需要额外做复杂的找平工装。顶部转盘的外径是选型时最核心的边界参数：盘径越大，边缘挂载夹具的离心力就越大，工位数量越多，总负载重量越重，就要对应选更大规格的分割器型号，同时要校核转盘的动平衡，避免高速转位时出现振动。中心通孔的设计也很实用，气路、电路或者检测信号线可以从转盘中心穿过，配合旋转接头就能给工位上的气动夹具供气，避免管线随转盘扭转缠绕。

　　建模过程中可以清晰看到内部的装配逻辑：电机轴和分割器输入轴采用同轴止口定位，联轴器补偿少量同轴度误差；转盘和输出法兰之间用止口配合周向定位，一圈锁紧螺栓均匀锁附，保证转盘回转时的端面跳动量控制在允许范围内；侧部的感应凸轮配合接近开关，可以把转盘的原点位置、工位到位信号反馈给设备主控PLC，实现转位动作和上下游工位的联锁。箱体上预留的油镜、油塞位置也完全按照实际量产机型还原，运维时可以直接观察内部润滑油液位，定期更换润滑脂就能保证凸轮和滚针轴承的使用寿命。

　　在做整机方案布局时，工程师首先要根据工位数量确定分割器的等分数，常见有4、6、8、12工位，再根据单工位负载、转盘直径、转位节拍时间计算所需的输入扭矩，匹配对应功率的驱动电机。如果工位需要在转盘旋转过程中也保持动作，还可以在中心通孔位置加装中空旋转平台或者导电滑环，这套三维模型把所有外接安装接口、连接孔位、传动部件都完整还原，结构工程师在做整线设计时可以直接调取模型套用进总装，核对干涉尺寸，不需要重新测绘分割器和电机的外形，能大幅缩短非标设备的设计周期。转盘边缘的加工面做了倒角处理，没有突出的尖角，现场调试时也能减少磕碰风险，所有外露的传动部件都预留了安装防护罩的螺孔，符合自动化设备的安全防护设计规范。
