SKF锁紧螺母精密机械锁紧构件

　　在旋转轴系的装配场景里，这类带径向卡槽的锁紧螺母是轴承定位环节里不可替代的小构件，日常在减速机输出轴、机床主轴箱、泵类转子总成、输送设备辊筒轴端都能见到它的身影，它不像高强度六角螺母那样靠扳手拧外六方施加预紧，而是依托外圈均匀分布的四个卡槽，配合钩形扳手或者勾型锁紧扳手卡入槽位，就能在狭窄的轴承座内部空间完成拧紧作业，不会因为轴端周边布局紧凑导致普通扳手无法就位。

　　从实际装配逻辑来看，这类螺母的内螺纹是和轴端的细牙外螺纹配合的，细牙螺距的选型本身就兼顾了两个核心需求：一是拧紧过程中轴向进给量小，能精准控制轴承内圈的轴向预紧量，避免预紧过大导致轴承滚动体压痕、预紧不足出现轴系窜动；二是细牙螺纹的自锁基础性能更好，配合轴端对应的止动垫圈或者锁紧卡爪，就能在设备长期振动工况下防止螺母回转松脱。很多新手工程师在做轴系结构设计时，容易忽略锁紧螺母的安装边界，把轴端螺纹长度留得过短，最后螺母拧到位之后还没贴紧轴承内圈端面，或者留的螺纹过长，螺母锁紧之后多余螺纹突出螺母端面，和端盖发生运动干涉，这个三维模型在建模阶段就把螺母的轴向厚度、螺纹旋合长度、外圈卡槽的深度和宽度都做了1:1还原，设计人员在堆叠装配体的时候，可以直接把螺母装配到轴端，模拟拧紧后的轴向位置，核对螺母外圈和轴承座内孔的径向间隙——要知道钩形扳手在拧紧的时候需要一定的操作空间，要是螺母外圈和轴承座内壁的径向间隙留得不足，扳手卡入卡槽之后根本没法转动，现场装配只能临时扩孔或者磨改扳手，严重拖慢装配进度。

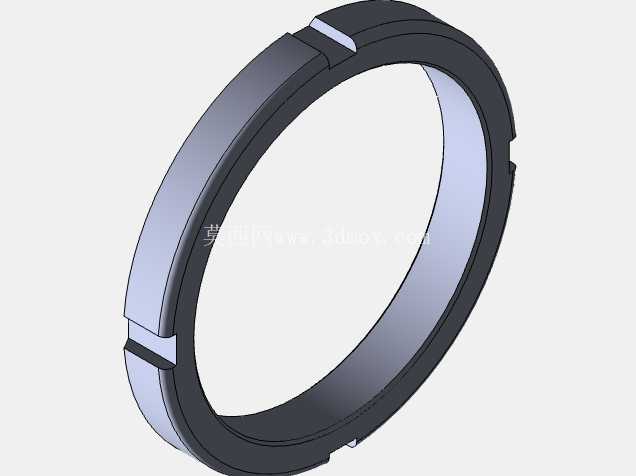

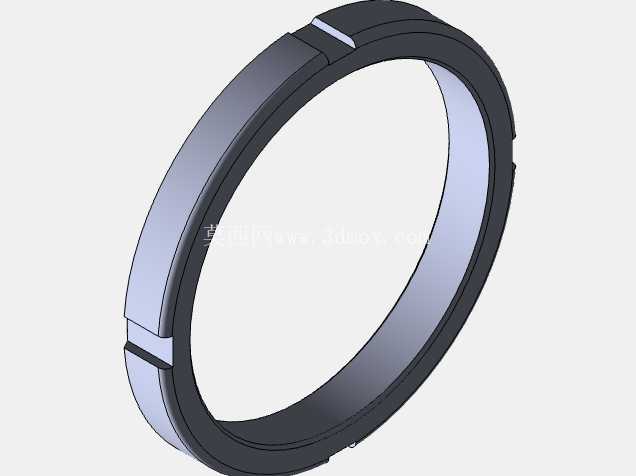

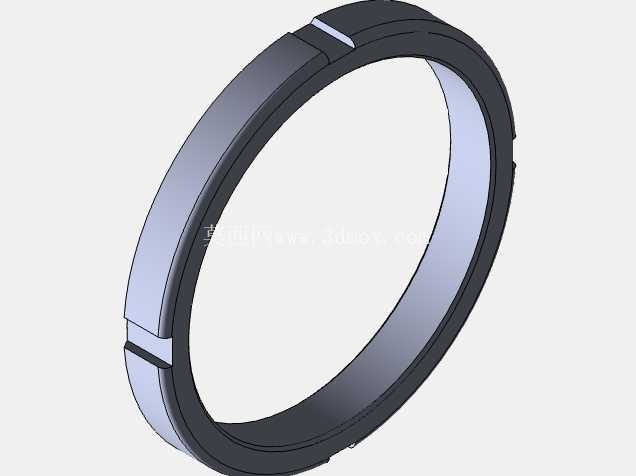

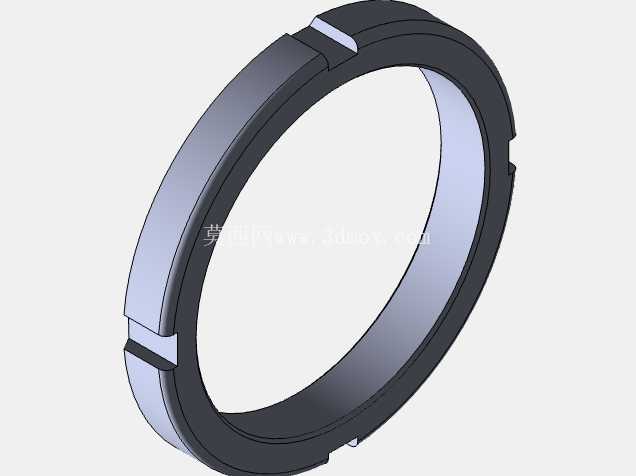

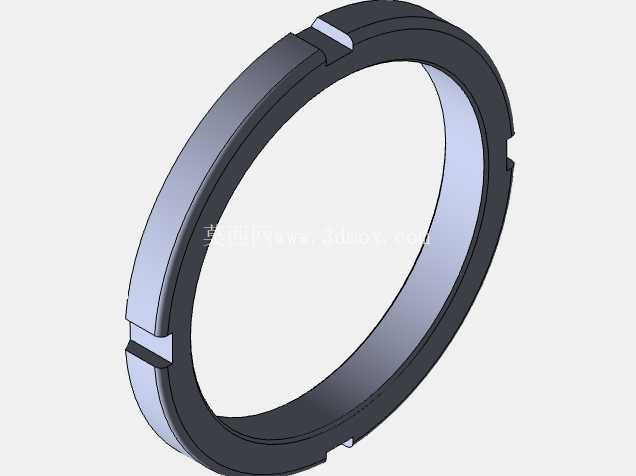

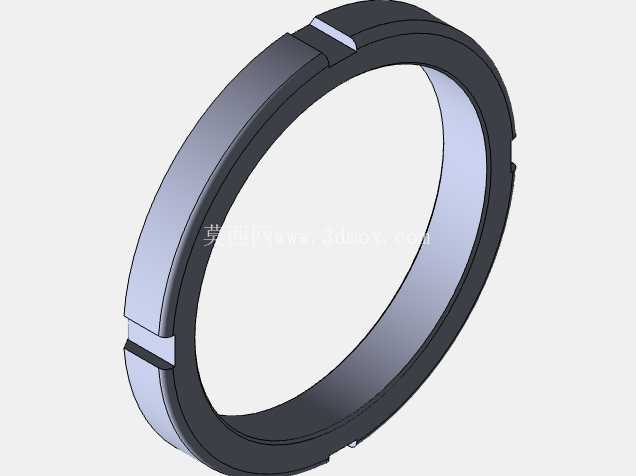

　　外形上这个螺母采用了圆环式整体结构，外圈没有突出的棱角，四个卡槽沿圆周90度均匀分布，不管扳手从哪个方位伸入轴承座的操作窗口，都能找到对应的卡槽施力，不需要反复盘动轴来调整螺母角度。螺母的两个端面都做了高精度的垂直度管控，贴靠轴承内圈的端面和螺纹轴线的垂直度误差直接决定了轴承内圈的压紧均匀度，如果端面倾斜，拧紧之后轴承内圈会受到偏载，滚动体和滚道的接触应力分布不均，短时间运行就会出现轴承发热、噪音异常，甚至滚道点蚀失效。在建模的时候，这个构件的细节处理也贴合实际加工状态：内螺纹的牙型按照标准细牙螺纹绘制，卡槽的根部做了微小的圆角过渡，避免热处理的时候卡槽根部出现应力集中开裂，螺母的外圆和端面的倒角都做了还原，装配的时候引导螺母顺利进入轴承座腔，不会刮伤座孔的内壁。

　　从选型适配的角度说，这类锁紧螺母大多用在角接触球轴承、调心滚子轴承的轴向定位场景，尤其是需要调整轴承游隙的主轴结构，转动螺母就能微量推动轴承内圈沿轴向移动，把游隙调整到设计要求的数值之后，再翻起止动垫圈的卡爪嵌入螺母的卡槽里，完全锁死螺母的转动自由度。在做设备维护拆解的时候，这个结构也有明显优势，不需要破坏轴上的其他零件，只要把止动卡爪扳平，用钩形扳手反向拧动螺母就能松开，重复拆装多次也不会损伤螺纹副，适合需要定期维护更换轴承的工业设备。很多设计人员在出工程图的时候，容易漏掉螺母卡槽的位置尺寸，导致采购回来的标准件卡槽方位和扳手操作窗口不匹配，借助这个完整的三维模型，工程师可以在装配阶段就模拟扳手的操作轨迹，确认卡槽在拧紧行程的各个角度都能被扳手触及，提前规避装配工艺性问题，不需要等到样机试制阶段才发现结构设计的疏漏。
