通讯壳体多腔精密注塑模具结构

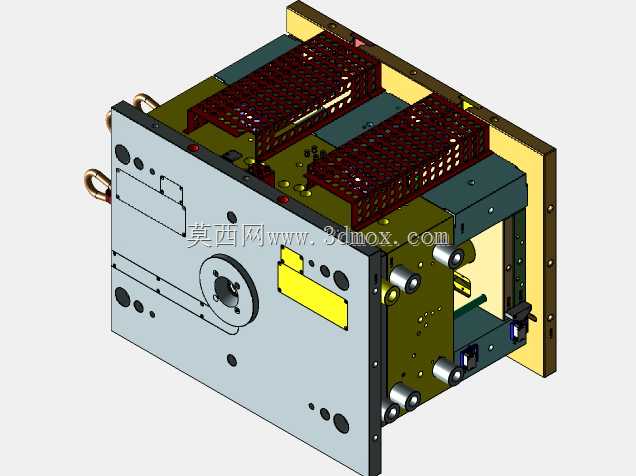

　　这套三维结构面向通讯类小型壳体件的批量注塑生产，整体呈现的是一副装配完成度较高的多腔注塑模。从外露布局可以看出，模具采用标准模架作为承载基础，定模侧与动模侧通过多组导柱、导套完成合模导向，四周导向件分布对称，能够在高速开合模过程中限制型腔偏移，降低薄壁壳体成型时的壁厚不均风险。

　　通讯工具类外壳通常具有壁薄、筋位多、外观面要求稳定、装配卡扣位置密集等特点，因此模具在型腔布置上采用并列多腔方案。图中上部两处深色网状区域对应制品成型区域或型腔镶件区域，腔穴之间保留了足够的钢材宽度，既兼顾注塑压力下的模板强度，也为冷却回路、螺钉固定和排气槽加工留出空间。多腔布局的关键不在于简单复制型腔，而在于保证各腔进胶平衡、冷却平衡和顶出平衡。设计时需要围绕浇注系统压力损失、熔体到达各腔的时间差以及模温分布进行反复校核，避免同一模次中出现充填不足、飞边或收缩不一致。

　　从模具外侧可见多组圆柱形接头和管路接口，说明冷却系统在本结构中占有重要比重。通讯壳体成型周期较短，材料多为流动性较好的热塑性塑料，若模温控制不稳定，卡扣、通孔边缘和薄筋位置容易产生翘曲。冷却水路沿型腔、型芯两侧分别布置，靠近成型面但保持安全壁厚，水路走向需要避开顶针、斜顶、螺钉和镶件分割线。对于深筋或局部热量集中区域，单纯直通水路往往不足以带走热量，实际设计中常配合隔水板、铍铜镶件或局部冷却镶件，以缩短制品在模内的冷却停留时间。

　　动模侧可以看到集中布置的顶出元件和支撑结构。壳体类零件在开模后通常包紧型芯，顶出力需要作用在加强筋、边框、立柱附近等承载能力较好的位置，避免直接顶在外观面或薄壁区域造成白痕、顶穿。顶针排布遵循多点、均衡、靠近包紧力大的区域的原则；对于侧向卡扣或侧孔，则需要通过滑块、斜顶等侧向抽芯机构完成脱模。图中模具侧面可见分层板件和导向连接部位，反映出模架、型腔板、垫块、顶出板之间的装配关系。顶板行程需保证制品完全脱离型芯，同时不能与回程杆、限位柱或支撑柱发生干涉。

　　安装边界方面，该模具整体为矩形框架结构，外侧模板承担锁模力传递，外形尺寸需要与注塑机拉杆间距、最小模厚、最大开模行程和顶出孔位置匹配。定模侧中心区域可见定位与连接结构，用于注塑机喷嘴对中及模具安装；动模侧则需考虑顶棍孔、码模槽或压板位置。模具吊装、冷却水接入、热流道或普通流道布置都应在整机装配前完成干涉检查。若采用侧面进胶或点浇口，还需在定模侧预留流道凝料脱出空间；若采用自动化取件，机器人夹爪进入方向不能与导柱、水管接头和外置行程开关冲突。

　　结构设计思路上，这类模具强调稳定量产而非单次试模成功。型腔镶件采用分块式处理，有利于复杂筋位、文字区域和易磨损部位的加工与更换；模板上的圆孔、槽口和定位销不仅承担装配功能，也体现了加工基准的延续性。分型面需要沿制品轮廓平顺展开，在保证排气的同时防止飞边，尤其在通讯外壳边缘较薄、配合面较多的情况下，封胶面宽度、承压面分布和锁模力承受区域都要明确区分。

　　从工程应用看，该结构适用于消费电子、通讯终端、网络接口设备等小型塑料外壳的成型场景。制品通常需要与电路板、按键、接口塞、装饰件等装配，因此模具尺寸链会直接影响后续装配间隙。三维建模时应将制品收缩率、拔模斜度、镶件拼接线、顶针位置、水路通道和螺钉孔全部纳入统一装配体检查，尤其要关注薄钢位强度、斜顶运动轨迹和顶出同步性。通过完整呈现模架、型腔、冷却、导向、顶出和侧向机构之间的空间关系，该结构可为同类多腔通讯壳体模具的方案评审、加工备料和装机调试提供直接参考。
