精密注塑成型模具三维结构设计

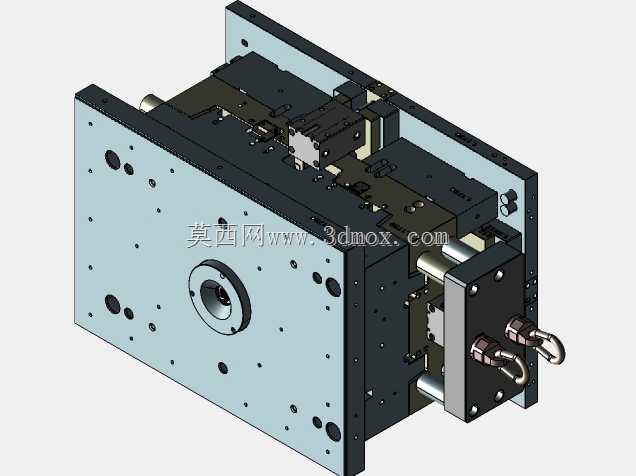

　　这套模具结构面向批量塑胶件注塑生产场景搭建，整体采用标准模架叠加定制成型组件的布局思路，在三维建模阶段就把车间上机、合模受力、顶出脱模、冷却排布以及后期维护拆装的实际需求全部纳入考量，没有仅停留在外观示意层面。从整机外轮廓来看，模具长宽高方向预留了充足的安装边界，定模侧面板居中设置主流道定位环与浇口衬套安装位，周边阵列排布的通孔对应注塑机拉杆穿装位置，孔位间距、孔径公差都按照常用卧式注塑机的装夹规格匹配，面板四周额外布置的螺纹孔用于固定隔热板、吊装标识以及行程开关支架，避免上机后临时打孔改动基体结构。动模侧向外延伸出两组对称布置的锁模吊环与液压抽芯接口，吊环位置经过重心校核，整模吊装时不会出现偏载倾斜，侧向液压油缸通过支架刚性锁附在模架侧边，油缸活塞杆与滑块抽芯机构直连，针对塑件侧壁存在倒扣、无法沿开模方向直接脱出的特征，抽芯行程在建模时预留了足够安全余量，抽芯终止位置完全脱离塑件倒扣区域，不会在顶出阶段发生干涉。

　　内部成型区域的设计围绕塑件精度与成型周期展开，型腔与型芯采用镶拼式结构，而非整体整块加工，这种处理方式一方面便于针对易磨损、易冲蚀的浇口区域单独更换镶件，降低长期生产后的维护成本，另一方面镶件之间的拼接缝隙可作为微量排气通道，在熔体高速填充时及时排出型腔内空气，减少烧焦、缺胶、气泡等成型缺陷。冷却回路围绕型腔轮廓随形布置，水路距离成型表面的间距保持均匀，避免出现局部冷却速率不一致导致塑件翘曲变形，水管接头统一排布在模具非操作侧，外接冷却水时管路走向整齐，不会和机械手取件、操作人员开合安全门的路径产生冲突。

　　顶出系统采用顶板带动多根顶针的组合形式，顶针排布位置避开塑件外观面与薄壁薄弱区域，顶出力均匀分散在塑件筋位、凸缘等结构强度足够的位置，防止顶出时塑件发白、顶穿甚至变形卡滞。回针与复位弹簧对称布置在动模侧四角，合模过程中定模面板先接触回针，强制顶板带动所有顶出元件退回初始位置，避免合模时顶针与型腔发生碰撞损坏。导柱导套组件贯穿定动模两侧，合模时承担精准导向定位作用，承受成型过程中产生的侧向偏载，保证型腔与型芯的同轴度与贴合精度，长期量产工况下也不会出现飞边披锋。

　　整套结构在三维环境中完成了全行程干涉校验：开模过程中定动模先沿主分型面分离，侧向滑块在油缸驱动下先行完成抽芯动作，随后注塑机顶杆推动顶板，顶针将塑件从型芯上平稳顶出，取件后合模顺序反向动作，所有运动部件在任意行程节点都不存在硬干涉，周边预留的操作空间也满足车间日常清理型腔、喷涂脱模剂、更换易损件的作业需求。模架各层板之间通过定位销与内六角螺栓刚性锁紧，受力较大的支承块区域额外增加撑头支撑，避免注塑高压下动模板发生弯曲挠度，保证成型塑件的壁厚均匀一致。
