紧凑型多通路旋转导电滑环结构

　　这类旋转导电滑环在工程现场常被布置在需要连续回转同时又不能绕断线缆的位置，典型工况包括回转工作台、绕线设备、灌装转台、自动旋转夹具、云台机构、包装机械分度盘以及需要360度无限制转动的检测装置。设备本体承担的核心任务，是在静止端与旋转端之间持续传递电源、控制信号或弱电信道，避免普通电缆随轴反复扭转后出现芯线疲劳、屏蔽层破损、接触电阻波动等问题。

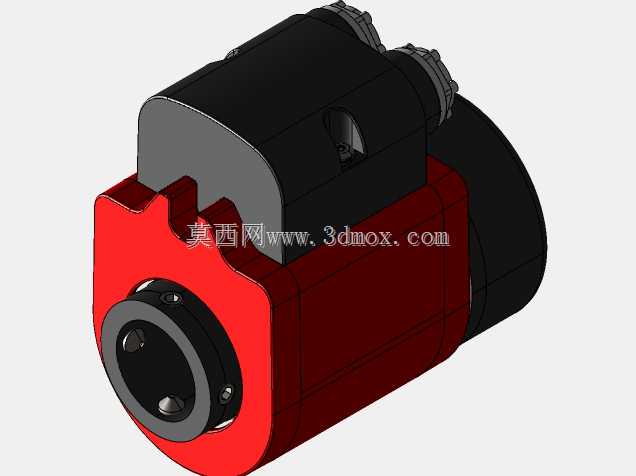

　　从结构上看，该方案采用紧凑的块状壳体配合侧向圆筒输出形式，前端设置带安装孔的法兰式连接面，可直接与旋转轴系或执行机构对接；壳体侧面预留固定边界，用于在机架上防转。红色主体区域对应内部绝缘环、刷丝组件和通道隔离腔，黑色上部区域则容纳接线腔、出线防护和端部压紧结构。顶部两组接头式出线结构便于多芯线缆分束接入，现场布线时能够区分动力线与信号线，减少强电对弱电回路的干扰。

　　设计这类部件时，首先要约束的是外径、轴向长度和安装孔位之间的关系。回转设备留给滑环的空间往往不是理想圆柱腔，而是被电机、减速机、传感器支架和护罩分割后的有限区域，因此模型将主体做成近似方形截面，在相同通路数量下降低径向包络，同时利用平直侧壁形成稳定安装基准。前端圆形法兰承担扭矩传递和同轴定位，周边螺钉孔提供轴向压紧；后端大直径圆柱区域则与轴承座或护罩形成避让关系。建模时需要重点核对法兰端面到壳体尾部的总长、顶部接线头最高点、侧向出线方向以及固定孔间距，这些边界直接决定整机装配时是否与周边钣金罩、拖链或管路发生干涉。

　　内部功能设计围绕接触可靠性展开。多通路滑环通常由铜环、绝缘隔片、电刷、支承轴、轴承和密封外壳组成，各通道之间必须保持足够爬电距离，动力通道与信号通道宜分区布置。刷丝与环道之间需要维持稳定接触压力，压力过小会在振动工况下产生瞬断，压力过大则加剧磨损并升高摩擦温升。壳体外形上的圆角、加强筋和台阶并非单纯造型处理，而是对应内部绝缘件支撑、螺钉柱布局以及外部装配受力路径。端部黑色护罩在拆装时可保护刷架组件，也能阻挡粉尘、切削液飞溅和纤维类杂物进入摩擦副。

　　在实际选型和三维布局阶段，工程师通常先把滑环作为回转链路中的功能节点处理：一端跟随转盘旋转，一端锁定在静止机架；再根据通过电流、信号路数、防护需求、转速等级和寿命要求反推外形尺寸。该模型呈现的结构适合中等通路数、空间受限且需要较快完成集成的场合。装配时应保证法兰与回转轴线同轴，固定端不得强行约束旋转体，出线处需留足弯曲半径，并让线缆在随动过程中不承受拉力。若用于高速或高防护场景，还应在外部增加护罩、接油盘或隔离密封，使滑环本体处于温度、湿度和粉尘可控的微环境中。

　　从三维建模角度看，该类零件不能只做外观包覆，需要把安装面、止口、螺钉孔、接线头位置、内部环道堆叠方向和维护拆卸空间一并表达。外观上红黑分区清晰地区分了主壳体与防护接线区域，前端黑色法兰盘提供了明确的轴系接口，顶部接头则提示线缆走向。结构工程师在整机设计中可据此检查回转半径、机架开口、护罩间隙和线缆弯折路径，从而在方案阶段就排除干涉、误装和后期维护困难等问题。
