杯类塑件精密注塑模具结构

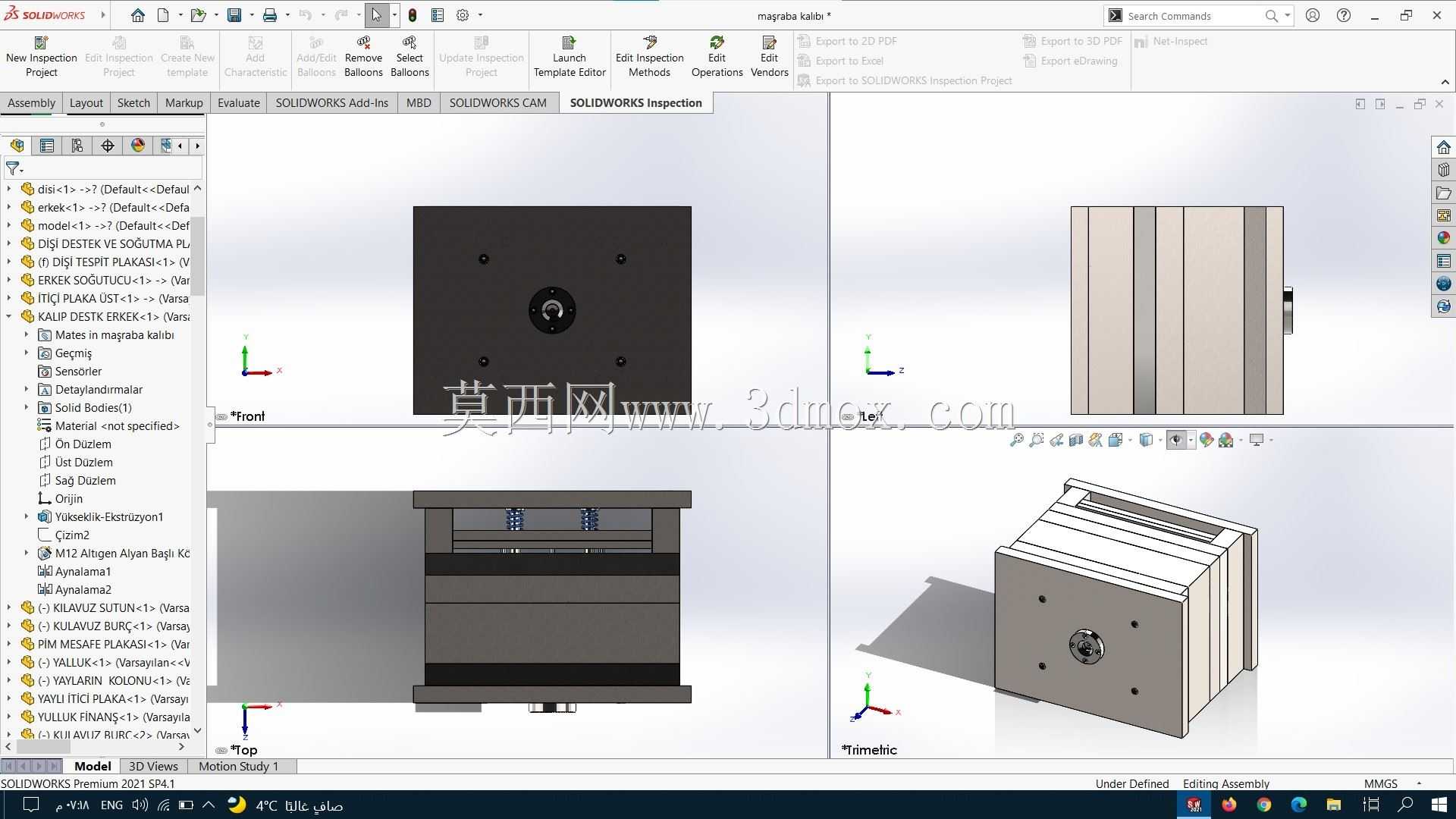

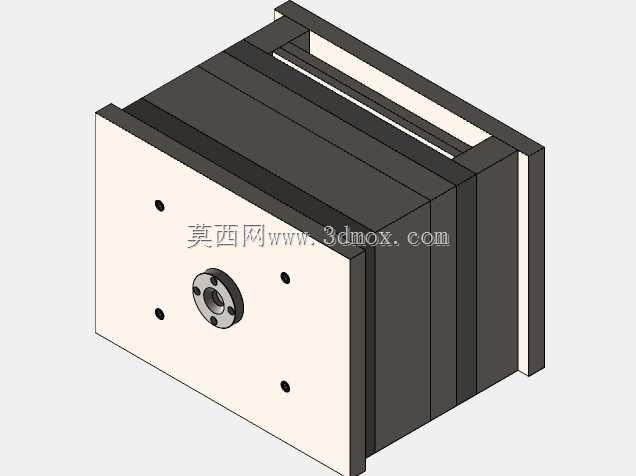

　　该套模具面向杯状塑料件的批量注射成型，结构围绕深腔类制品的充模、冷却、脱模和模具装配边界展开。模具主体采用典型两板或简化三板式布局，外部可见定模侧、动模侧、导向支承板、安装底板及侧向接口，整体外形接近长方体模架，适合安装在中等吨位卧式注塑机上。型腔区域按照杯体外形进行分型，制品轮廓具有较深的轴向成型深度，因此模具在型芯长度、开模行程、顶出距离和冷却回路布置上都需要重点校核。

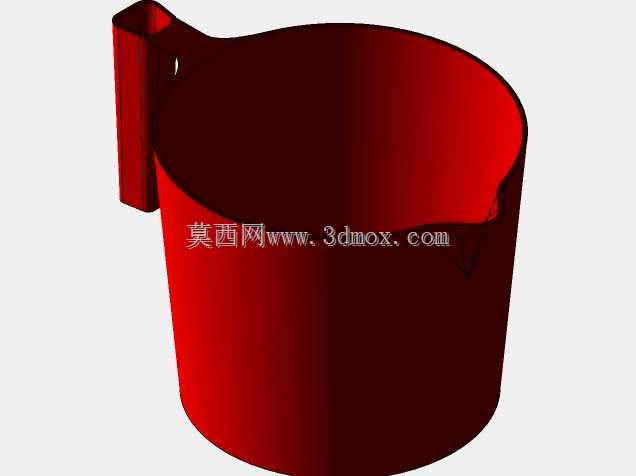

　　从实际生产场景看，这类模具常用于日用品、包装容器或小型杯壳类塑件的成型。杯体侧壁较深，熔体进入型腔后流动路径较长，若浇口位置、排气槽和冷却水道设置不合理，容易出现填充不足、熔接痕明显、杯口变形或顶出痕迹过重等问题。模型中将主要成型零件、模板和外部连接关系完整表达，便于结构工程师在方案阶段检查模架厚度、型芯悬伸长度、导柱导套配合位置以及注塑机喷嘴对接空间。

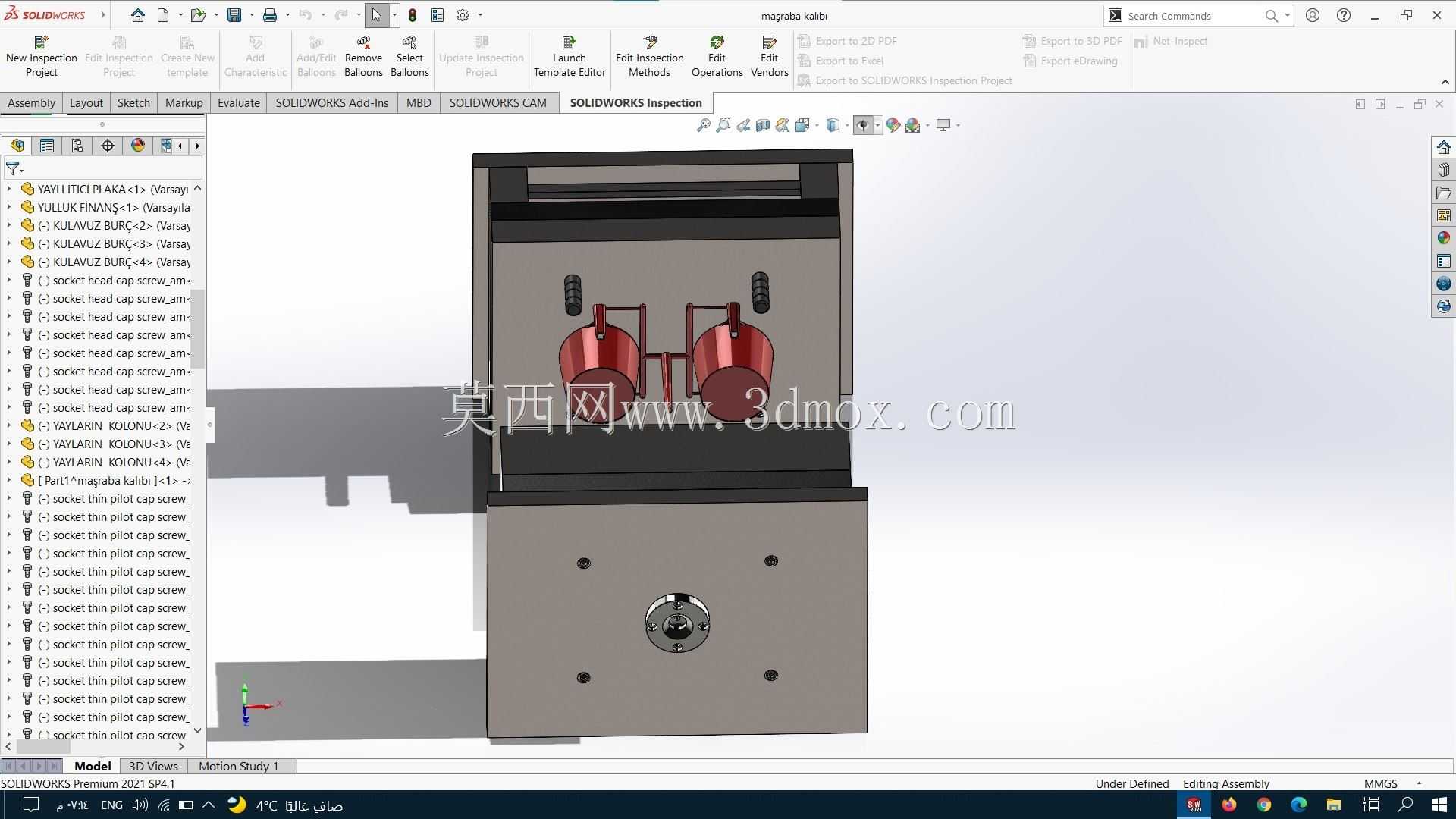

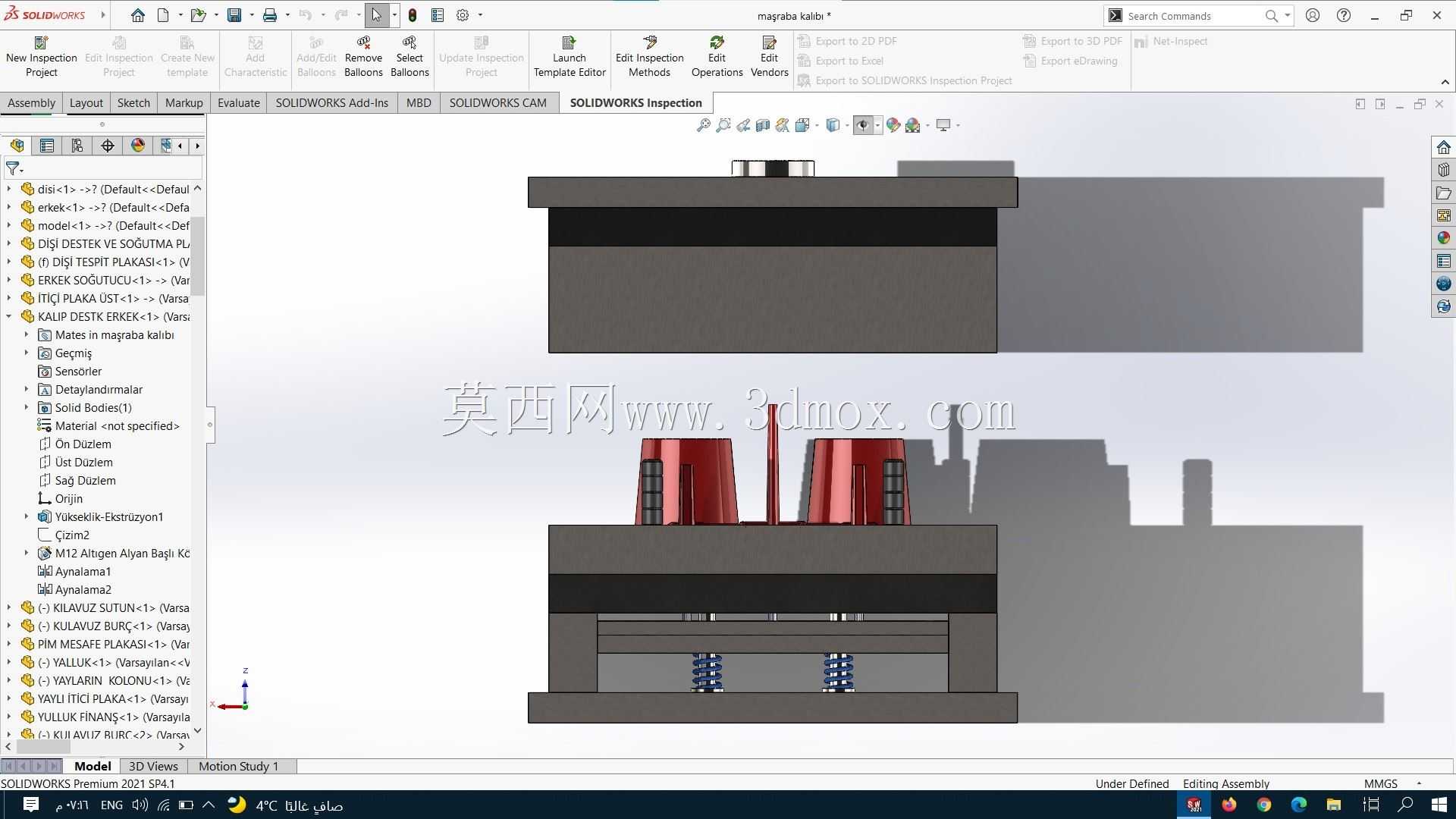

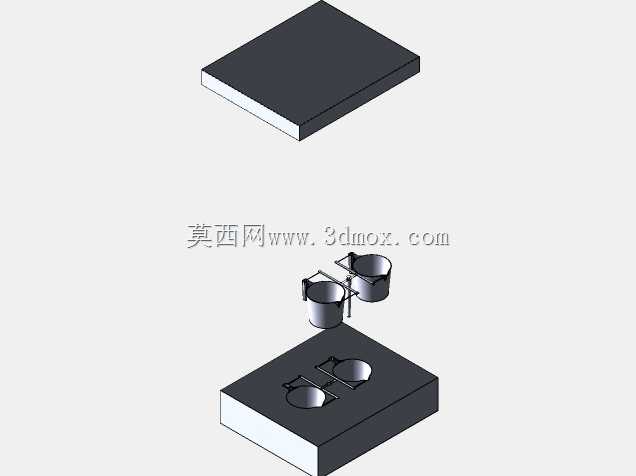

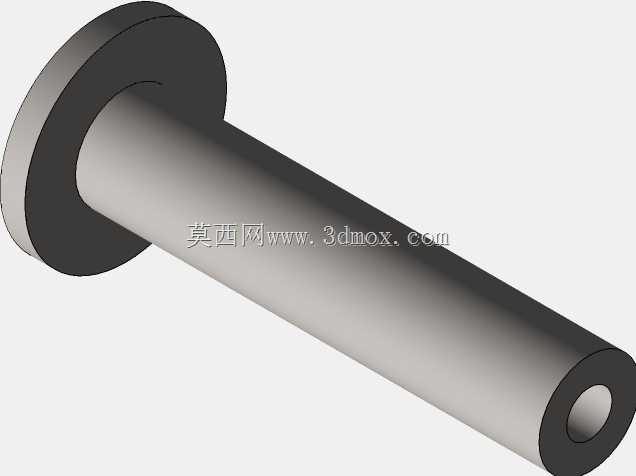

　　模具的定模部分承担型腔外形或内腔成型的一部分，动模部分则与开模方向上的制品保留关系，以便开模后塑件随动模移动并由顶出系统推出。深腔杯件在冷却时会对型芯产生包紧力，顶出设计不能只依赖单一推杆，需要结合塑件底部面积、侧壁斜度和材料收缩率布置顶杆、推管或推板结构。若杯底存在加强筋、定位柱或局部厚壁，还应在对应位置考虑冷却均衡和缩痕控制，避免局部热量集中导致成型周期延长。

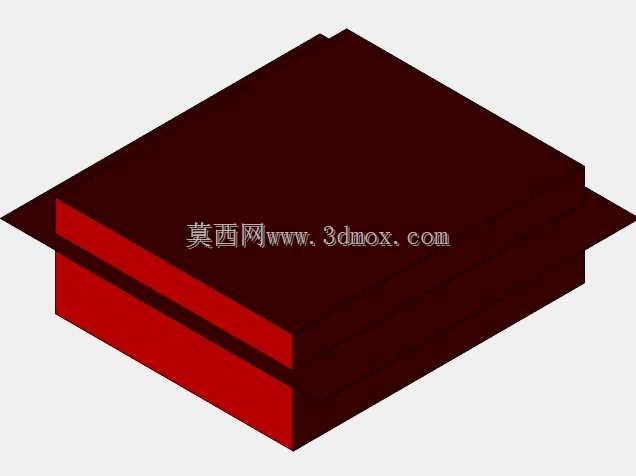

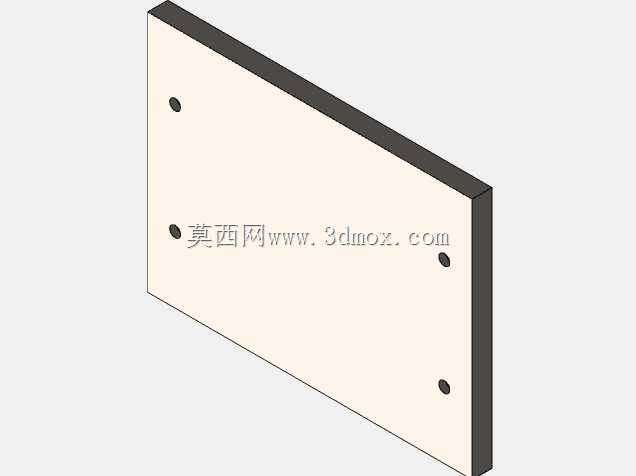

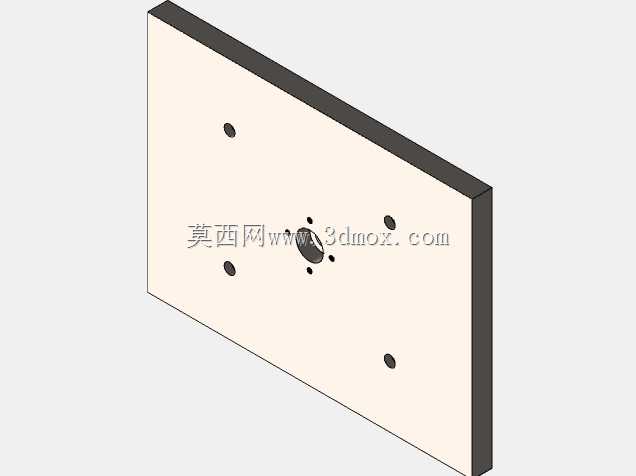

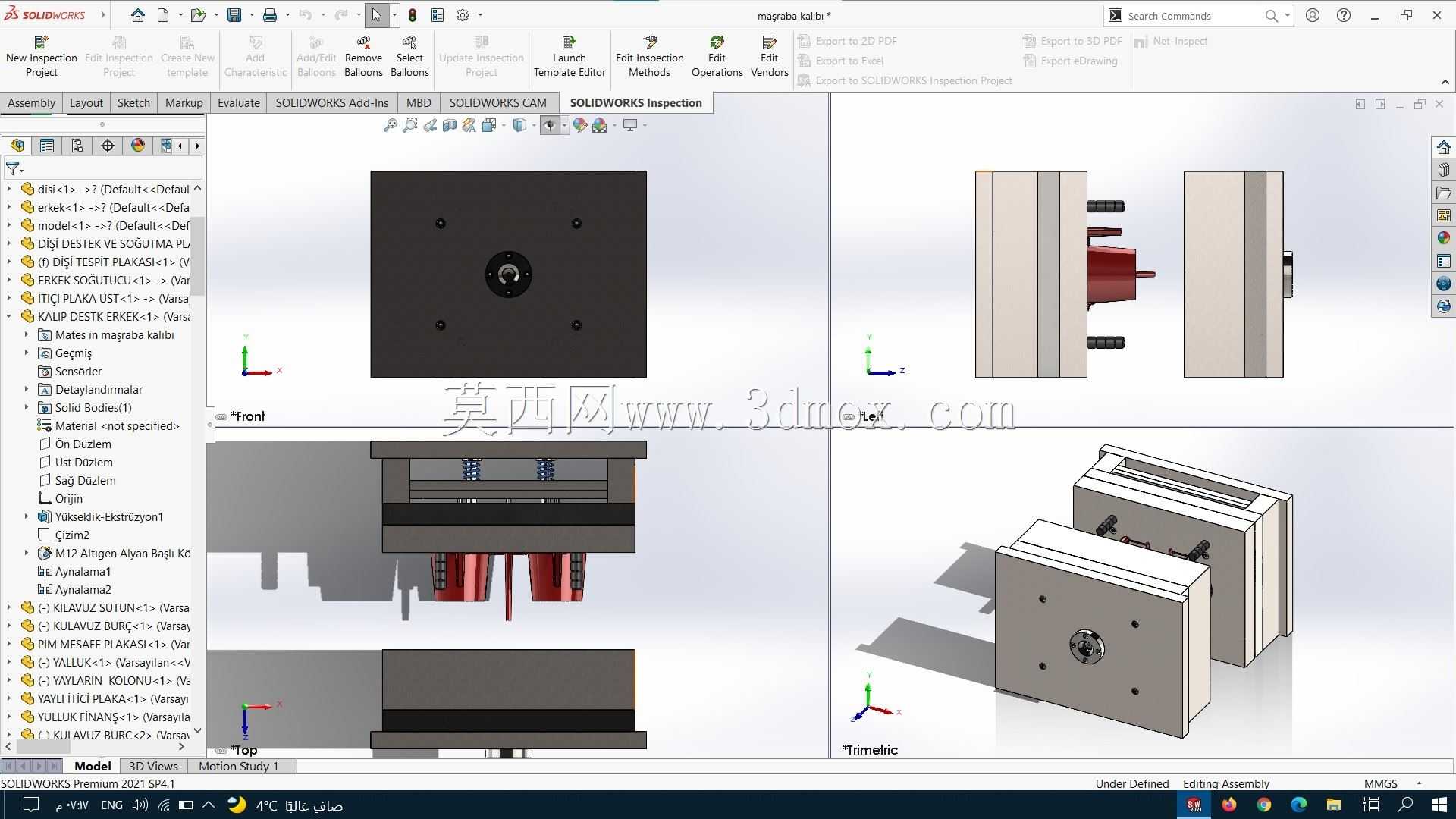

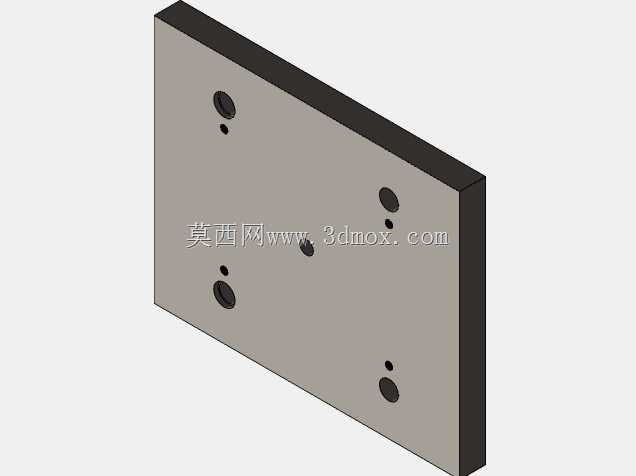

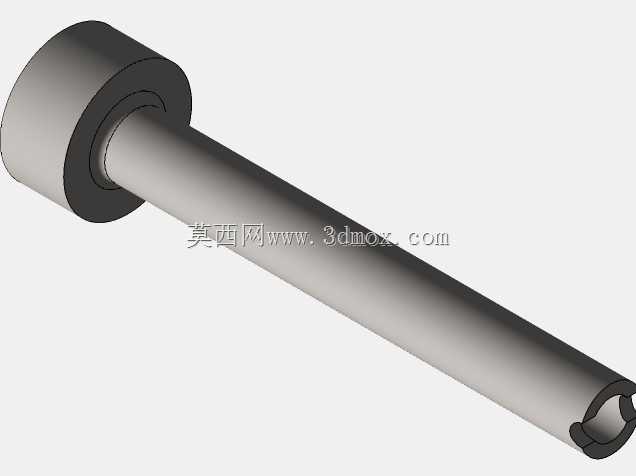

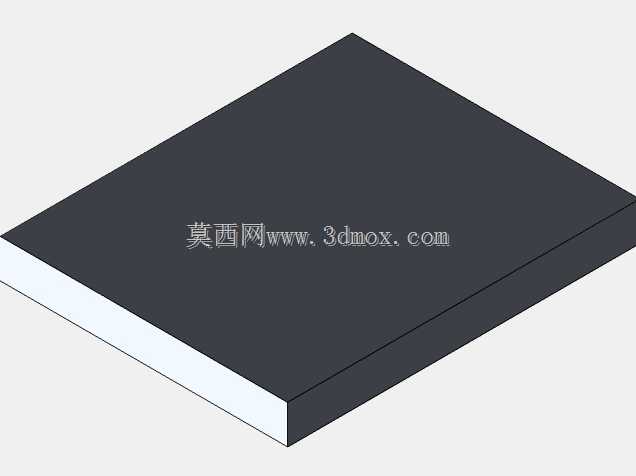

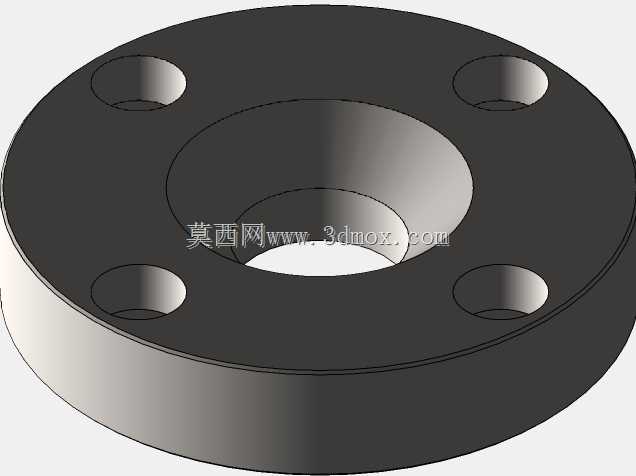

　　外形尺寸方面，模架长宽需要包住型腔投影面积，并在四周预留导柱、回程杆、紧固螺钉、冷却接头和起吊空间。模板厚度则由型腔深度、型芯固定段、顶板行程和注塑机最小模厚共同决定。模型两侧露出的红色接口可对应冷却或液压相关连接位置，实际布管时应保证软管弯曲半径，避免与注塑机拉杆、安全门或取件机械手发生干涉。模具装入设备前，还要核对定位环直径、主流道衬套球面半径、喷嘴孔同轴度以及顶出孔位置。

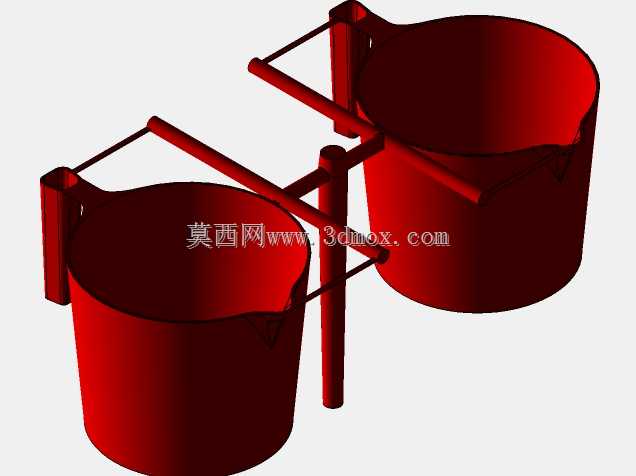

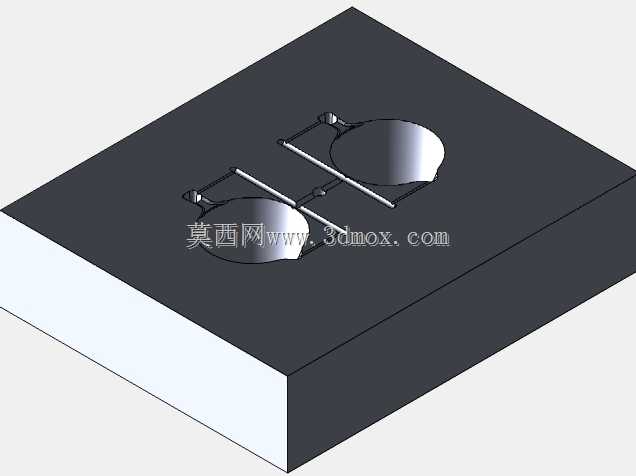

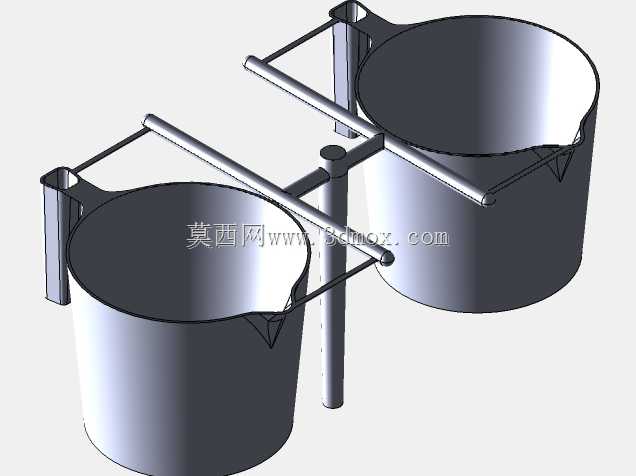

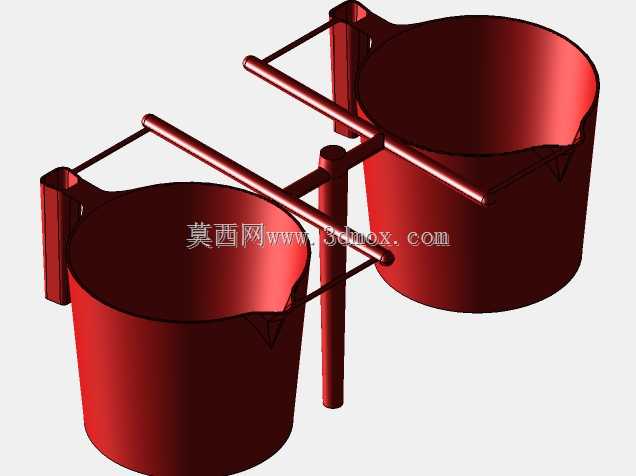

　　设计思路上，杯类塑件的分型面通常选在杯口端面或外形转折处，以便加工、飞边去除和制品脱模。型腔侧壁需要设置合理脱模斜度，深度越大，对抛光方向和斜度一致性要求越高。冷却系统应尽量沿型芯和型腔轮廓均匀分布，深腔中心可采用隔水板、喷管或铍铜镶件增强导热，否则杯底与杯口温差会造成收缩不均。浇注系统可根据产量和外观要求选用侧浇口、点浇口或热嘴方案；侧浇口加工维护简单，但会在侧壁留下浇口痕，点浇口有利于自动化断料，却会增加模具结构和开模行程。

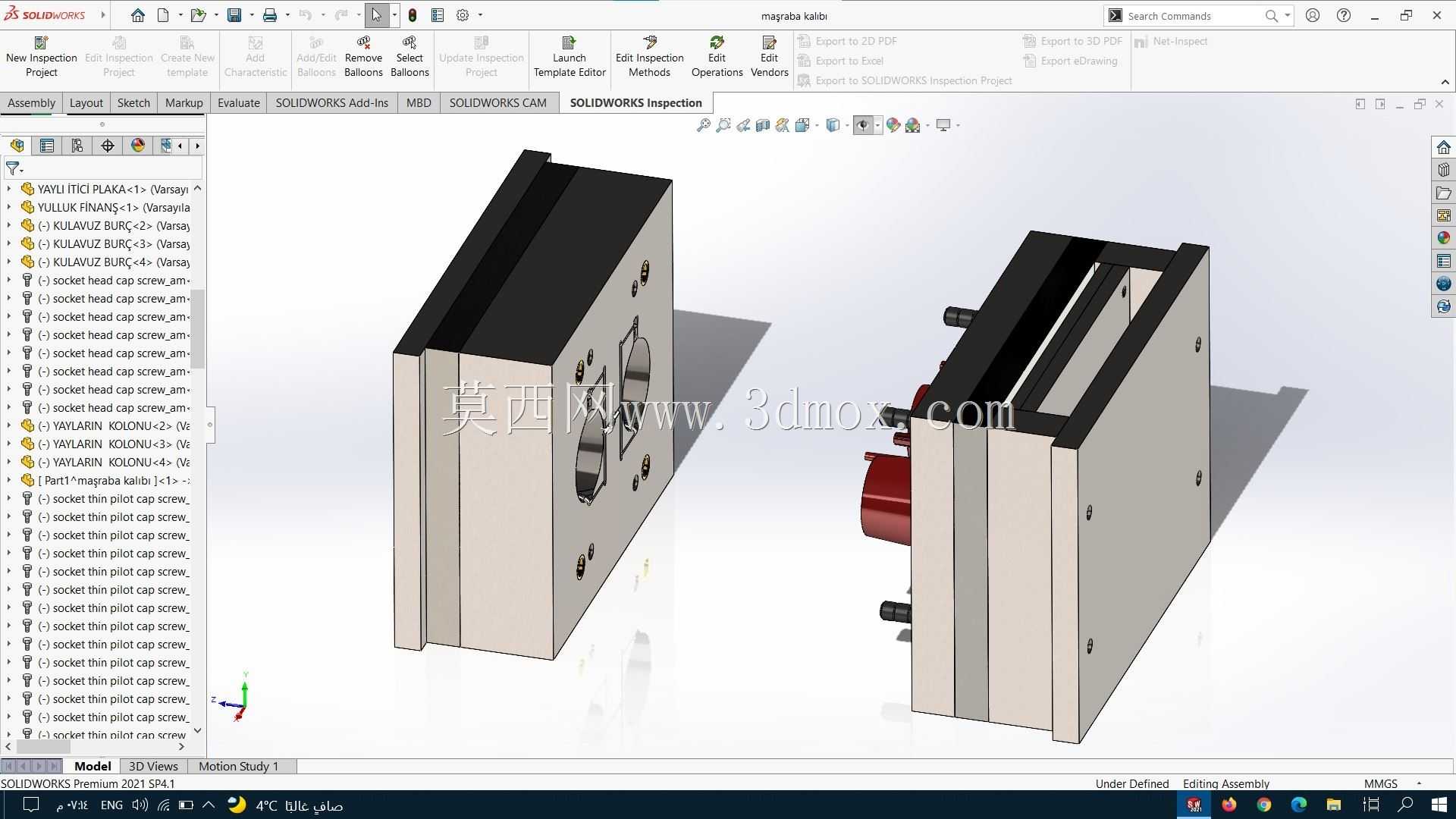

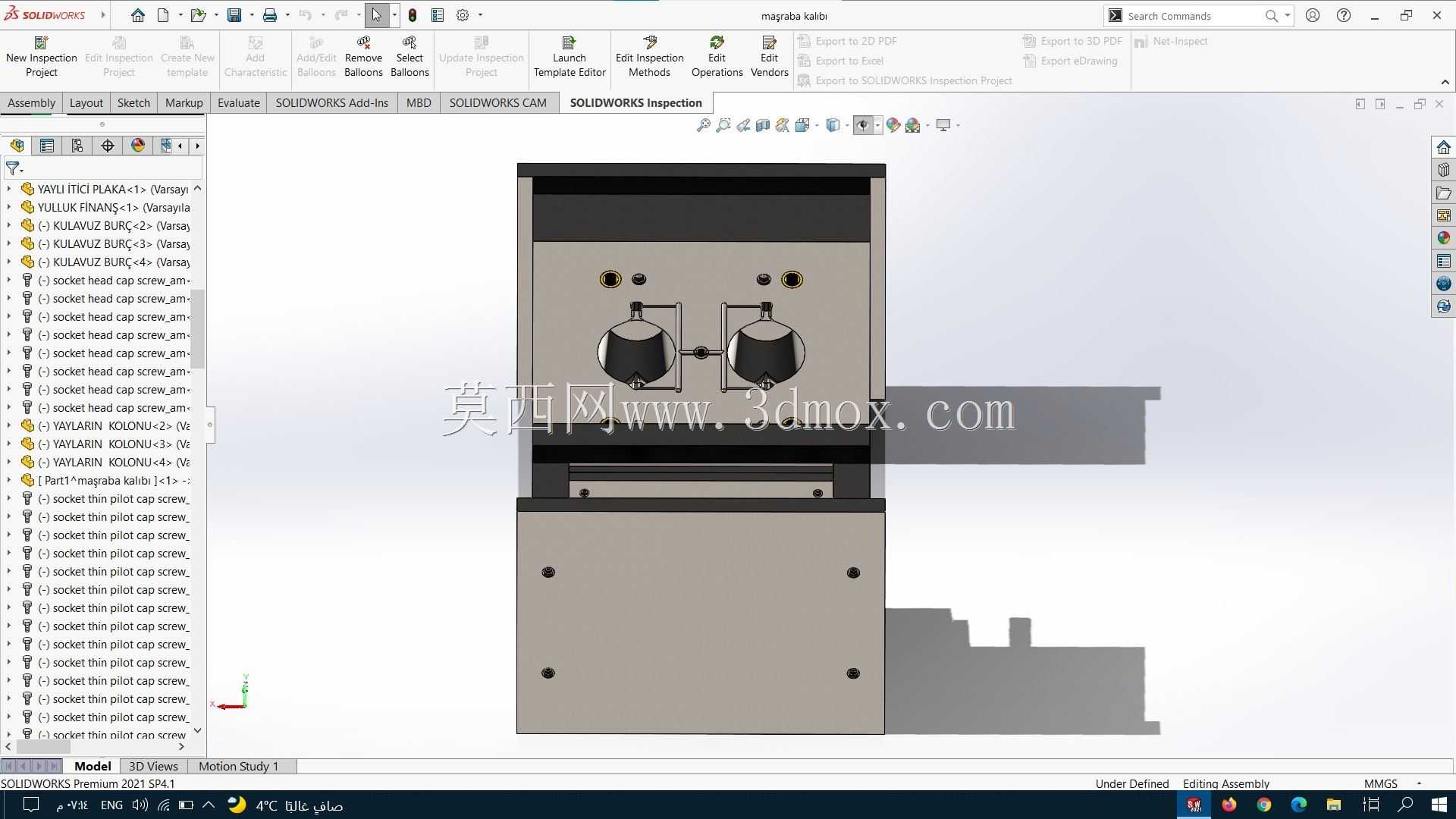

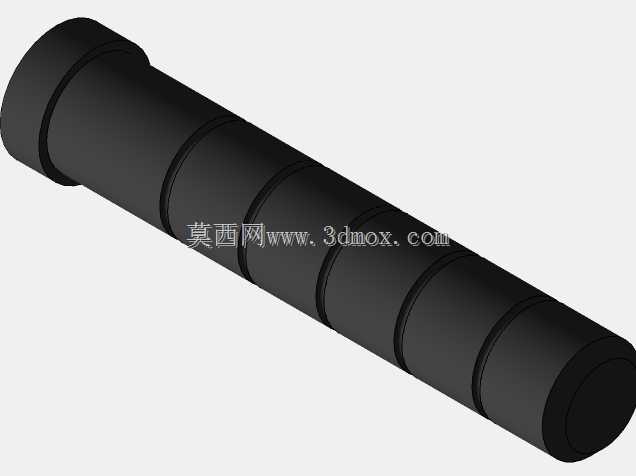

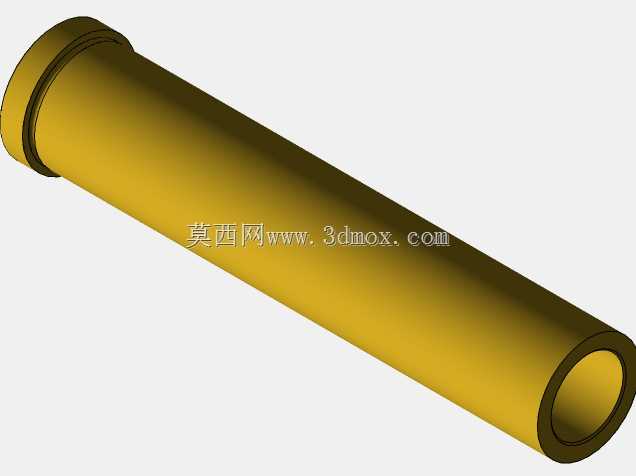

　　在三维建模过程中，这类模具不仅要表达外观形体，还应反映装配逻辑：模板之间靠导柱导套保证开合模重复定位，成型镶件通过螺钉、销钉和台阶面固定，顶出机构在动模侧往复运动，回程杆保证合模时顶板复位。所有活动零件都要留出运动间隙，同时控制配合精度，防止飞边或卡滞。对于深腔模具，还需检查起模时塑件是否会因真空吸附而变形，必要时在型芯内部设置进气结构。

　　该模型适合用于注塑模具结构学习、模架方案评审、开模动作分析以及杯状塑件成型工艺讨论。工程人员可在此基础上继续细化浇注系统、冷却回路、顶出元件、排气槽和加工公差，使其从结构展示模型转化为可指导制造与装配的模具方案。
