塑料椅座注塑成型模具结构

　　这套模具围绕小型塑料椅座类零件的批量注塑成型展开，结构上采用上下对合的模架逻辑，上部为带成型凹腔的定模部分，下部对应布置型芯与支撑脚成型区域，中间分型面贴合椅座的轮廓边界。从现场使用来看，这类模具主要安装在卧式注塑机的定、动模板之间，依靠注塑机锁模机构将两半模具压紧，熔融塑料经浇口系统注入型腔，冷却后开模，由顶出机构把包覆在型芯上的塑件推出，完成椅座或类似带支脚塑料件的连续生产。

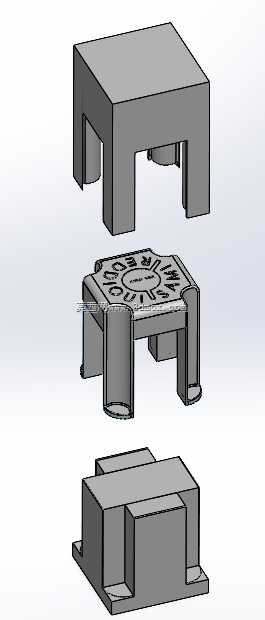

　　模型把模具的核心成型关系表达得比较直接：上模下方留出与椅座背部轮廓对应的凹位，下模型芯则还原椅座正面以及四条支脚的外形。支脚属于深腔、薄壁并存的区域，成型时塑料流动距离长，冷却收缩也更容易在根部产生缩痕，因此型芯侧需要保证足够的冷却通道覆盖，并在支脚周边设置可靠的排气间隙，避免末端充填不足或烧焦。分型面没有选择简单平面，而是沿塑件外缘和支脚转折处进行随形分模，这样可以减少侧向抽芯，也能让飞边留在容易修整的外轮廓位置。

　　设计思路上，模具优先保证塑件脱模方向一致。椅座主体的凹陷、加强筋和支脚内壁均沿开模方向拉出拔模斜度，避免型芯与塑件在开模瞬间发生咬蚀。对于支脚端部的封闭或半封闭结构，模型通过型芯分段和圆角过渡来降低应力集中；型腔边角也没有采用尖锐清角，而是保留合理圆角，使塑料填充时流动更平顺，同时减少热处理和注塑循环中的模具开裂风险。

　　从安装边界判断，模架外形呈矩形块状，四角和外侧平面需要与注塑机模板的装夹区域匹配，厚度方向要满足注塑机最小模厚和开模行程要求。上部模具承受锁模力和塑料注射压力，背面需设置定位环、主流道衬套以及与定模板连接的螺钉孔；下部模具则要预留顶针板、回针、导柱导套和支撑柱的空间。若支脚成型深度较大，动模侧的顶出行程必须大于塑件最深包覆距离，并在机械顶出与液压顶出之间按设备条件校核。

　　在浇注系统布置时，这类椅形件不宜把浇口放在外观要求高的正面中心，通常可沿边缘或背部非外观区域进胶，使熔体先填充主体平板，再向四条支脚分流。多支脚结构要特别关注流动平衡，若某一条支脚末端压力不足，会出现短射；若进胶过快，又可能在汇合线位置形成明显熔接痕。三维结构中可见的上下模避让空间，为后续添加流道、冷却水道、顶针和密封件提供了基础。

　　冷却系统的安排直接影响成型周期。定模侧对应椅座外表面，应让水道贴近型腔宽面，保证表面复制质量；动模侧型芯热量集中，尤其支脚内部难以散热，可采用隔水板或喷流方式加强局部冷却。水道不能与顶针、螺钉、导柱发生干涉，孔边到成型面的距离需要保持均匀，避免局部温差导致塑件翘曲。

　　导向与承载部分也不能忽视。导柱导套布置在模架四角附近，开模和合模时保护型芯与型腔不发生偏撞；支撑柱应落在支脚型芯和主投影面积下方，抵消注射时模腔张开的力。顶针分布要兼顾支脚根部、椅座边缘和加强筋附近，顶出力尽量作用在塑件刚性较好的位置，防止顶白、顶穿或变形。

　　整体来看，该结构适合用于讲解塑料椅座模具的分模、型腔布置、脱模和模架校核。实际工程中还需要结合塑件材料收缩率修正型芯尺寸，依据注塑机参数校核锁模力、注射量、开模行程和顶出行程，并在加工阶段对成型面进行数控铣、电极清角、抛光和装配研配，使模具在连续生产中保持稳定充填和顺畅脱模。
