四旋翼无人机机架结构三维设计

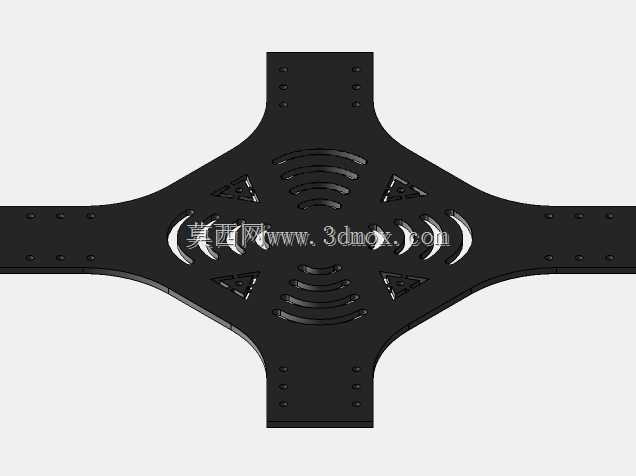

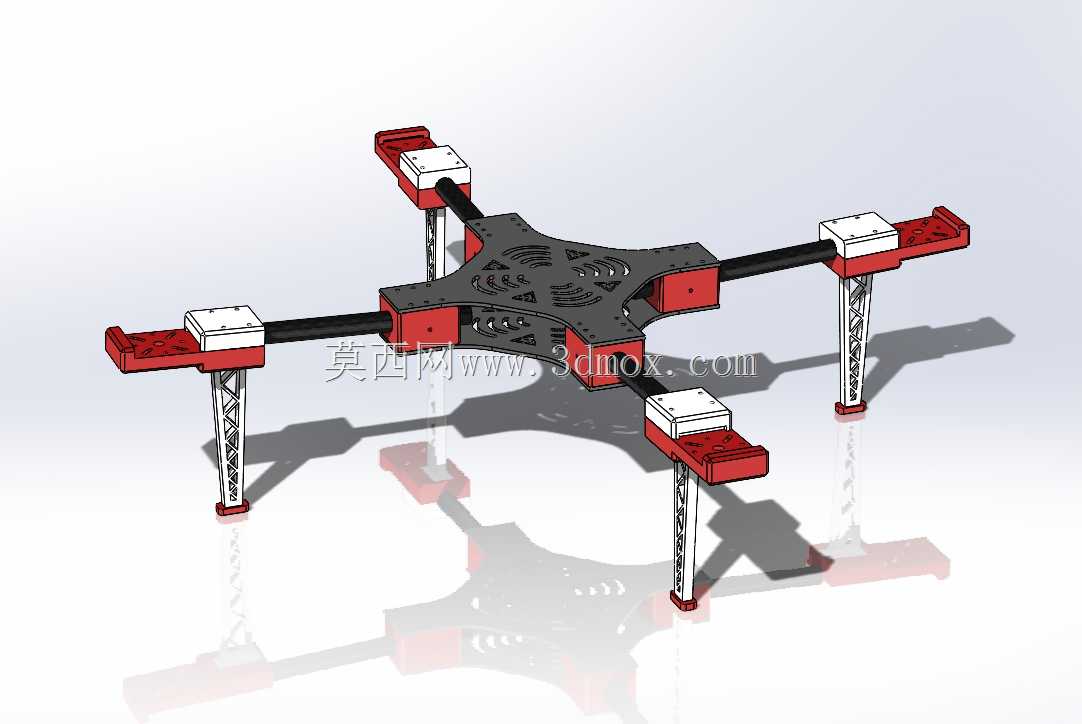

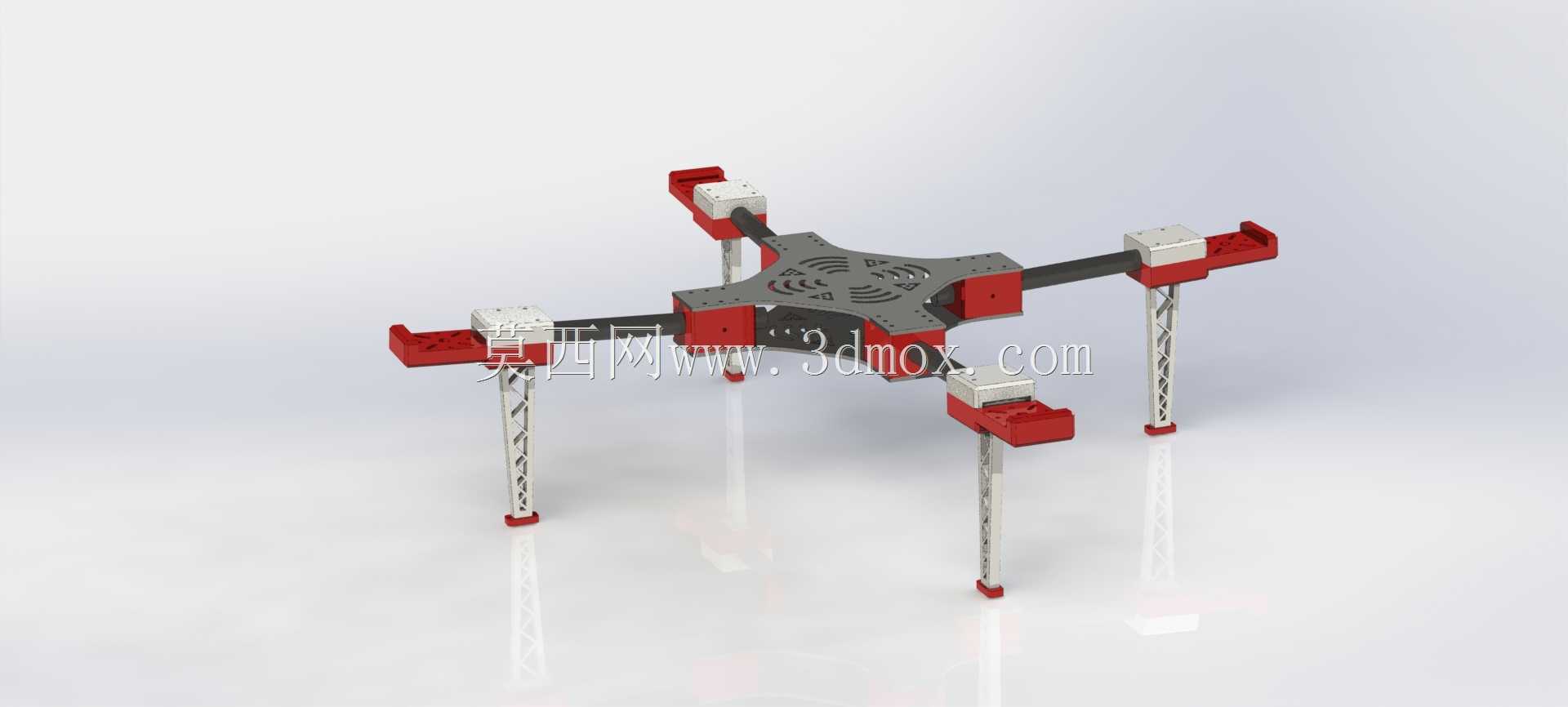

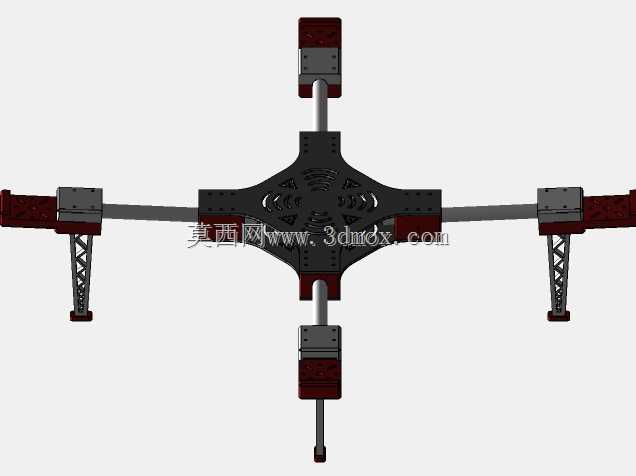

　　四旋翼机架是多旋翼飞行器的承载主体，其结构直接决定飞控板、电池、电机、电调和任务载荷的安装方式，也影响整机振动水平、重心分布与抗扭刚度。该模型围绕X型四轴布局展开，中心板采用上下叠合的板件形式，中部预留大面积镂空区域，既用于飞控、电源模块、接收机等器件的走线与固定，也通过去除非承力材料降低整机自重。中心板轮廓呈对称放射状，四个机臂沿对角线方向等角度伸出，臂端设置电机安装座，座面与机臂轴线保持垂直，以保证螺旋桨旋转平面水平，减少推力偏置带来的姿态补偿负担。

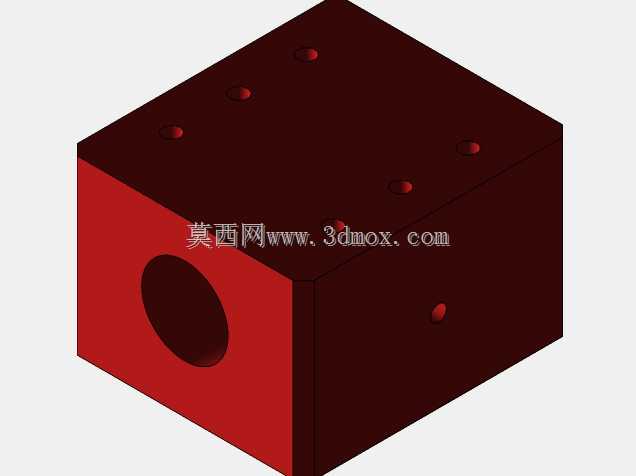

　　机臂与中心板的连接是机架设计中的关键环节。模型中臂根通过红色夹持座与中心板锁紧，夹持面形成环抱约束，能够传递电机推力、扭矩以及飞行中产生的弯曲弯矩。这种结构便于拆装维护，也方便在臂件受损后单独更换，而不必整体报废中心架。机臂本身采用细长杆件形式，截面在满足抗弯和抗扭要求的前提下尽量减小迎风面积；臂长则需要在螺旋桨直径、桨间安全间隙和整机转动惯量之间取得平衡。臂端电机座上方设置白色安装平台，可用于固定电机出线、电调或小型减震附件，平台孔位与常见无刷电机的安装间距相匹配。

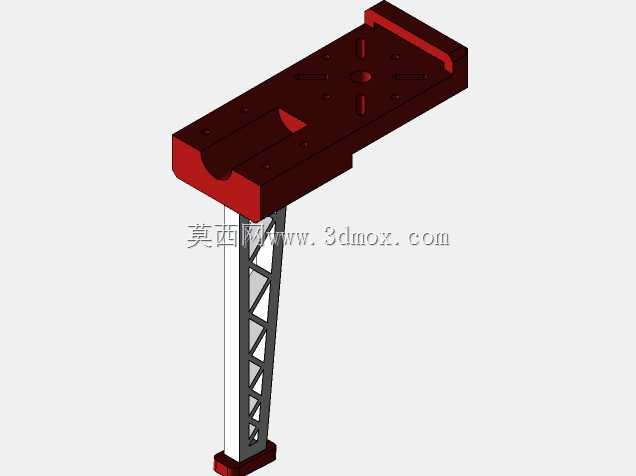

　　起落系统采用四组独立支柱，分别布置在靠近电机座的下方。支柱为桁架式细长结构，两侧斜撑与竖向杆件组合成稳定框架，能够在降落冲击时把局部载荷分散到机臂和夹持座区域。支柱底端设置红色脚垫，增大与地面的接触面积，同时在硬地着陆时提供一定缓冲，降低机臂根部受到的峰值冲击。起落架高度需要为下方任务舱、云台或电池留出离地间隙，也要避免过高导致重心上移；模型中的支柱长度与机臂厚度、电机半径相协调，能够在桨叶不触地的前提下保持较紧凑的着陆姿态。

　　从实际使用场景看，这类机架适用于航拍巡检、教学实验、结构验证和小型载荷验证平台。设计时通常先确定螺旋桨尺寸与最大起飞重量，再反推电机轴距、机臂截面和中心板厚度。轴距过小会使相邻桨叶气流相互干扰，轴距过大则会增加臂端弯矩和整机惯量，降低姿态响应速度。中心板上的镂空不仅是减重手段，也为电池绑扎、飞控减震柱安装、GPS支架固定和线缆穿越提供空间。布线时，电调至电机的三相线应沿机臂固定，避免高频振动下线缆疲劳；电源线与信号线宜分通道布置，以减少电磁干扰对飞控陀螺仪和接收机的影响。

　　该三维结构把机架承力路径表达得较为清晰：螺旋桨拉力经电机座传入机臂，再由臂根夹持座汇聚到中心板，电池和飞控的惯性载荷通过中心板安装孔反向传递，形成闭环受力体系。起落架则在着陆瞬间承担地面反力，并通过支柱把冲击导向刚度较高的臂根区域。对于结构设计人员而言，后续可在此基础上进一步校核机臂挠度、中心板固有频率和起落架屈曲稳定性；对于选型人员，则可依据电机孔位、轴距边界和中心板安装空间判断其与动力系统、任务设备的匹配性。整体模型装配关系明确，对称布局规范，能够作为多旋翼飞行器机架方案设计、干涉检查和工程出图的参考结构。
