立式集成电脑工作站置物支架结构

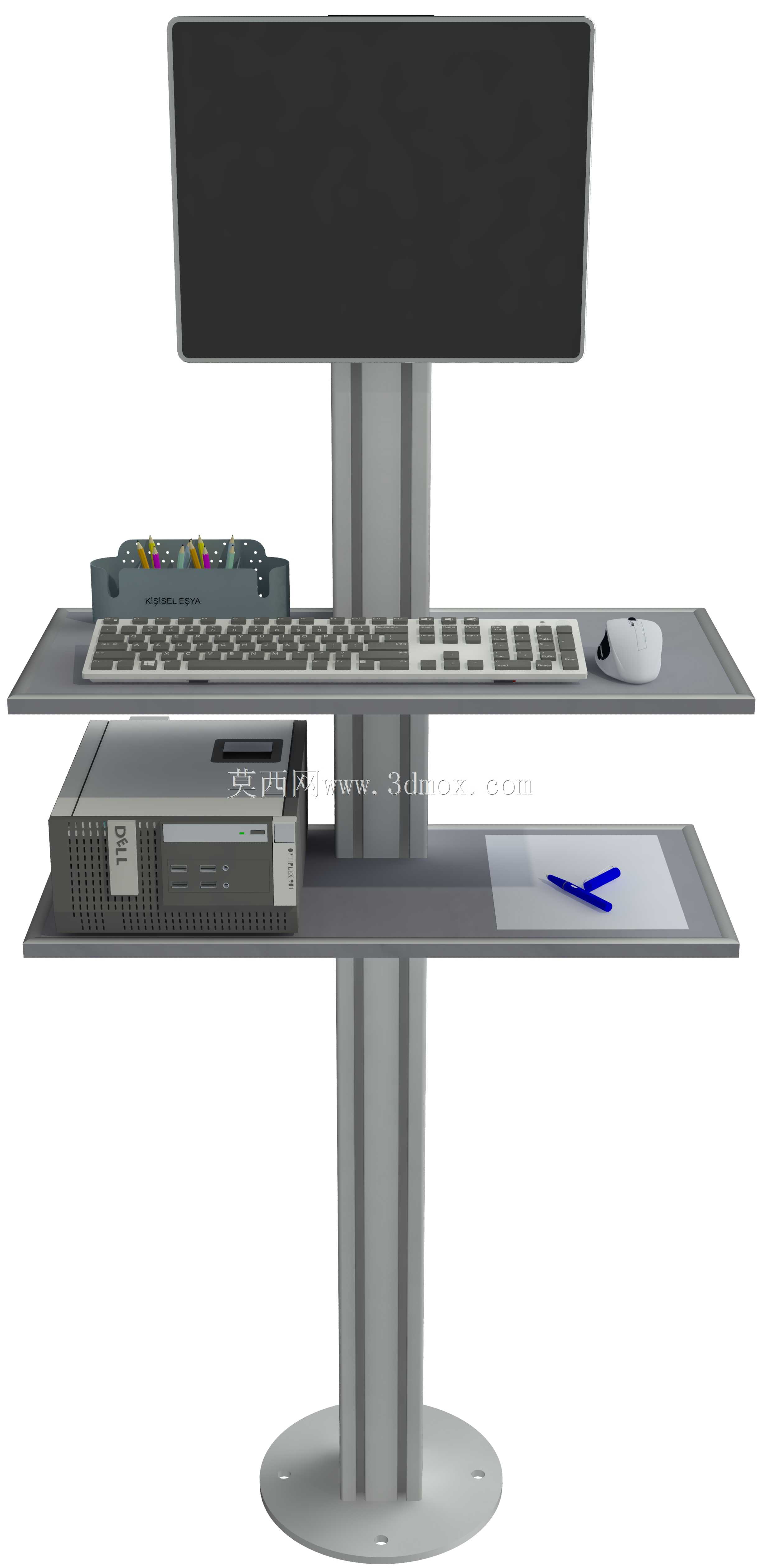

　　这套立式集成工位结构主要面向空间受限的办公区、工业控制室、值班岗亭、生产线终端点位以及小型机房操作端，把显示器、键盘、鼠标、主机和零散文具收纳在同一根竖向立柱上，减少桌面占用，也让设备走线和维护边界更加清晰。实际布置时，底座落在地面或架空地板上，立柱承担主要竖向载荷，上层托板固定显示器，中层托板放置键盘和鼠标，下层托板承托电脑主机，侧面还预留了小物件收纳区，笔、便签、U盘等常用物品可以就近放置。

　　从使用逻辑看，该结构不是单纯的电脑桌，而是一种紧凑型操作终端。显示器位于视线高度，支架背板与屏幕背面连接，屏幕倾角和高度可按人体操作姿态调整；键盘托板处于手臂自然下垂后的前臂水平位置，鼠标区域与键盘保持同一平面，避免长时间操作时肩部抬高。主机托架采用开放式平板结构，前后面板不被封闭，散热气流可以直接穿过机箱进风口和出风口，检修时也不需要拆解整套支架，只需将主机从托板上侧向移出即可连接线缆或更换硬件。

　　立柱采用矩形截面杆件，视觉上为双竖筋加中间空腔的形式，这种处理在建模时需要重点关注壁厚、折弯半径和连接孔位。若按钣金件落地，立柱可由钢板折弯后拼焊，底部与圆形法兰盘焊接，法兰盘上预留地脚螺栓孔；若采用铝型材方案，则可通过型材端面攻丝或角件连接底座，适合小批量快速装配。底座圆盘扩大了支撑多边形，设备在受到键盘按压或屏幕轻微触碰时，倾覆力矩会被底盘半径抵消。选型时需要核算显示器重心高度、主机重量和托板悬臂长度，底盘直径不宜只按外观确定，应保证在最不利偏载下仍有足够稳定裕度。

　　各层托板与立柱的连接是结构设计的关键。托板承受竖向载荷，同时在用户敲击键盘时承受反复脉动载荷，因此连接板不能只依赖单颗螺钉固定，宜采用环抱式卡箍、双侧角件或焊接立板加强。卡箍方案便于层高调节，适合不同身高人员和不同尺寸机箱；焊接方案刚性更好，适合固定工位长期使用。托板边缘设置低矮挡边，可以限制键盘、鼠标和主机在振动环境下滑移，对于车间终端、船舶舱室或车载控制室这类有振动的场景，挡边和防滑垫尤其必要。

　　外形边界方面，整体高度以显示器上沿不遮挡现场观察视线、下沿不压迫键盘操作为原则。键盘托板深度要覆盖键盘本体并预留手腕活动空间，宽度需容纳鼠标垫区域；主机托板宽度和深度应按常见塔式机箱或小型工控机尺寸确定，四周留出散热和插拔线缆的间隙。底座与地面接触区域要避开地面线槽和消防设施，若安装在防静电地板上，不能仅让地板单点受力，应将载荷传递到地板支架或增加分散垫板。

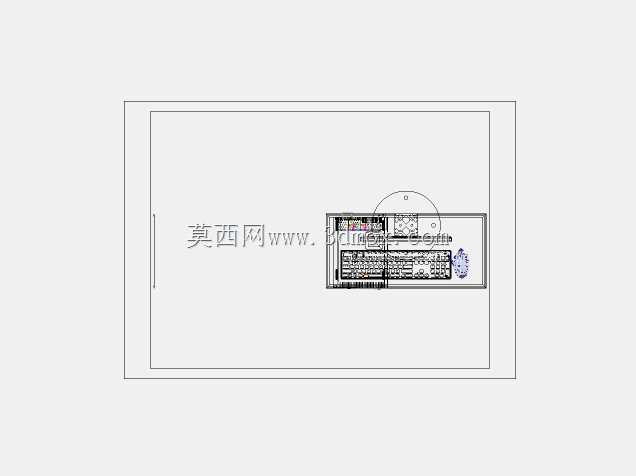

　　三维建模过程中，可先建立立柱中心线和各层托板基准面，再按显示器、键盘、鼠标、主机的外包络尺寸进行占位装配，随后检查视线角度、手臂操作范围、腿部避让空间和设备拆装路径。线缆可沿立柱后侧或内腔布置，通过扎带扣、线槽盖或卡扣固定，避免线缆悬垂影响走动。显示器电源线、视频线、主机电源线和外设线在立柱背部汇合后，向下进入地面线槽，整体外观整洁，也降低了人员勾绊风险。

　　该结构的价值在于把分散的办公设备整合为一个可落地、可维护、可调整的操作单元，既适用于固定值班室，也可通过改变底盘固定方式用于移动巡检终端。设计时不应只追求造型轻薄，而要在稳定性、散热、拆装、走线和人体操作姿态之间取得平衡，使模型在工程评审中能够直接转化为钣金加工、型材采购和现场安装的依据。
