多屏铝型材工业操作工作站台

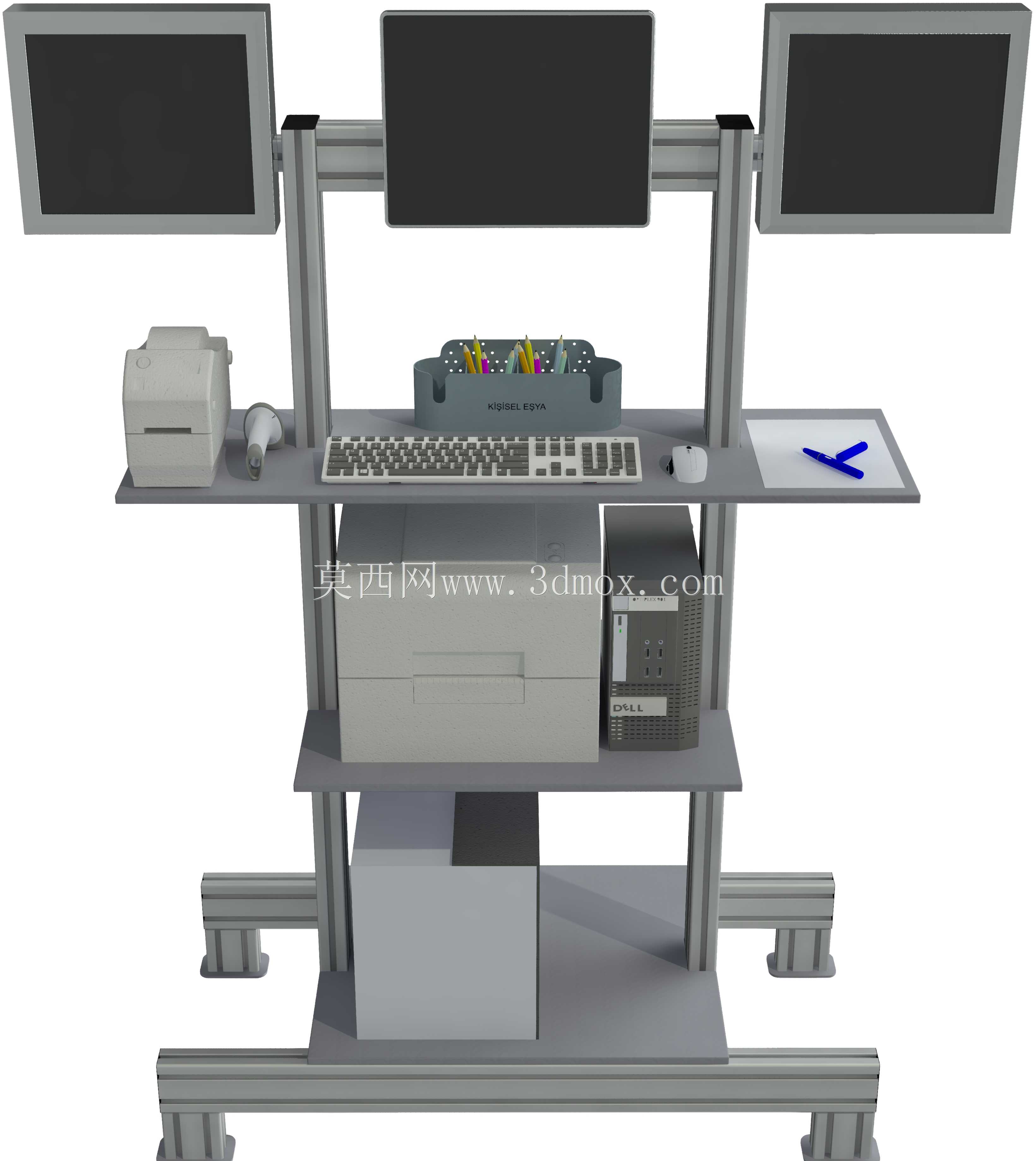

　　这套多屏操作工作站采用工业铝型材作为主体承载框架，整体为三层分层承载结构，上层横向布置三台显示终端安装支架，中层设置主操作台面，下层预留主机与存储设备放置空间，底部配置可调支撑脚座，适用于工业产线中控、多工位数据监控、设备调试运维、实验室多屏作业等场景。

　　框架主体选用标准40系列工业铝型材，立柱与横梁通过内置角件与端面连接件锁紧，型材槽口可沿立柱全行程调整各层台面、屏架的安装高度，现场无需二次焊接，拆装调整灵活。上层三台显示器支架通过T型螺栓固定在顶部横向型材梁上，左右屏支架可沿梁横向滑移调整屏间距，适配不同尺寸显示终端的安装孔位，支架铰接处支持俯仰角度调节，满足操作人员坐姿、站姿不同作业姿态下的视线角度需求。

　　中层操作台面为整块平板铺装，台面上依次布局键盘托板、鼠标放置区、小型打印终端、手写记录板，台面边缘做倒角处理，避免作业剐蹭；台面下方预留走线槽空间，显示线缆、外设供电线可沿铝型材内置槽口布设，外露线缆用扎带固定在型材槽内，保持工位整洁，避免现场走线拉扯外设。台面侧边预留拓展安装孔位，可后续加装扫码枪支架、工具挂板、照明灯具等附属配件。

　　下层设置两层置物平台，中层下层平台用于放置工控主机、服务器机箱，平台预留散热镂空区域，保证主机运行时空气流通，避免密闭空间积热；最底层平台可放置备用耗材、文件存储箱、UPS供电单元，底部支撑脚采用可调蹄脚，旋转调节螺杆可补偿地面不平度，保证整台工作站放置平稳，无晃动异响，脚座底盘直径加大，接触地面面积充足，设备整体抗倾覆能力满足多屏挂载的重心要求。

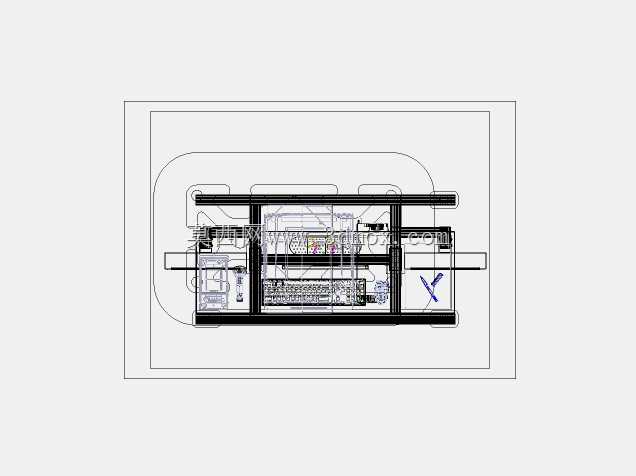

　　整台工作站的外形边界在建模时已完整预留安装间隙：框架总宽度覆盖三屏并排展开的总宽度，左右屏外边缘与框架侧边预留不少于50mm的安全间隙，避免人员走动磕碰屏幕；总高度按照成年人站立操作视线高度设计，顶部屏幕中心高度与操作人员站立视线齐平，长时间监控作业无需低头仰头；台面深度按照键盘、鼠标、记录板同时摆放的操作空间设计，操作人员手臂自然放置时肘部无悬空，符合人机工程作业要求。

　　结构设计上优先考虑模块化互换性，所有铝型材下料长度统一规整，屏支架、台面支撑板、置物层板均为独立装配单元，若现场需要增减屏幕数量、调整层间距，仅需松开对应T型螺栓即可重新定位，无需对主体框架做切割改动。框架连接处的受力点均增加加强角码，挂载三台显示器的顶部横梁做了载荷校核，满挂状态下横梁挠度控制在允许范围内，长期使用不会出现屏体下垂晃动。

　　该工作站可直接部署在车间现场中控区、设备旁调试工位、检测实验室数据采集区，将显示终端、操作外设、工控主机、辅助打印设备全部集成在同一机架内，无需额外搭配多张独立工作台，减少现场设备占地面积，线缆统一归集后也便于日常运维检修，插拔外设、清理主机灰尘时均可直接在机架层间操作，作业空间充裕。
