铝型材框架移动作业台带双侧置物层架

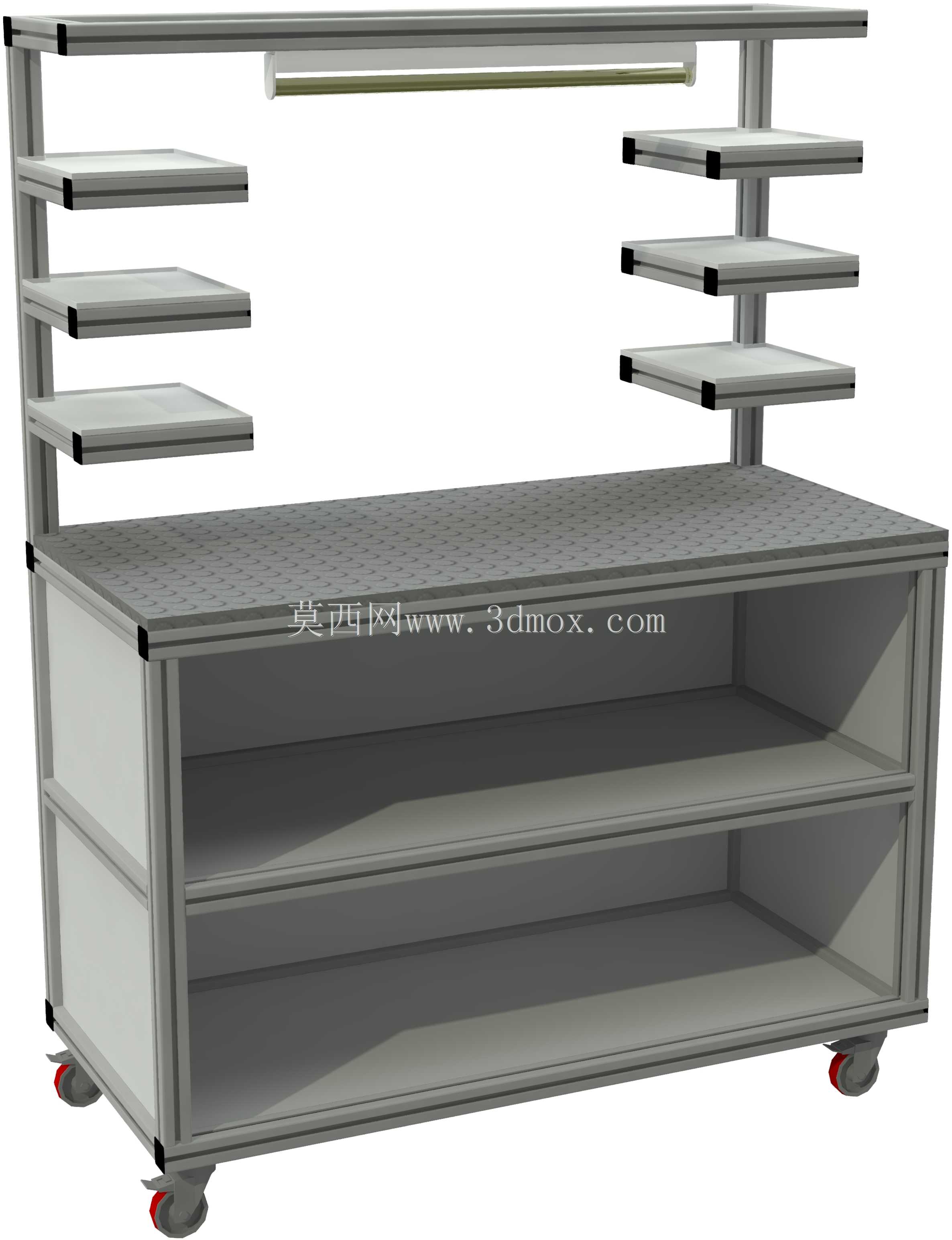

　　这套移动作业台以工业铝型材作为主承载框架，台面采用带防滑纹理的平板结构，底部配置带刹车的万向脚轮，台体下部设置两层开放式储物空间，左右两侧立柱向上延伸并各布置三层倾斜置物搁板，顶部横梁下方集成条形照明灯具，整体面向车间装配、检验、物料暂存与产线旁辅助作业场景。

　　从实际使用逻辑看，这类台架常布置在总装线边、维修工段、电子装配区或实验室周转区。操作人员可在主台面上完成零件摆放、工装夹持、半成品组装、外观检查与包装前整理；下部两层大空间适合放置周转箱、工具包、较重的待加工件或已完工批次；两侧高位搁板可分类存放小料盒、作业指导书、常用量具与轻量辅具，使作业面周围的物料取放半径控制在手臂可及范围内，减少频繁转身和往返料架的动作。顶部灯具朝向主台面，在厂房照度不足或夜班作业时为操作区提供补充照明，降低阴影对精细装配的影响。

　　框架设计采用标准铝型材拼装思路，立柱、横梁与台面支撑梁通过角件、螺栓和内置连接件组合，便于在三维环境中校核型材截面、槽口方向与连接点位置。铝型材表面阳极氧化处理后具有较好的耐蚀性，框架自重相对钢制焊接架更轻，配合脚轮后移动阻力较小；型材槽道也为后续加装挂板、物料盒支架、气动管路、电线槽、标签条或防静电器材预留了扩展界面。台面四周由型材边框约束，可承受均匀分布的装配载荷，边缘设置封边或过渡件，避免零件、工具从台面滑落。

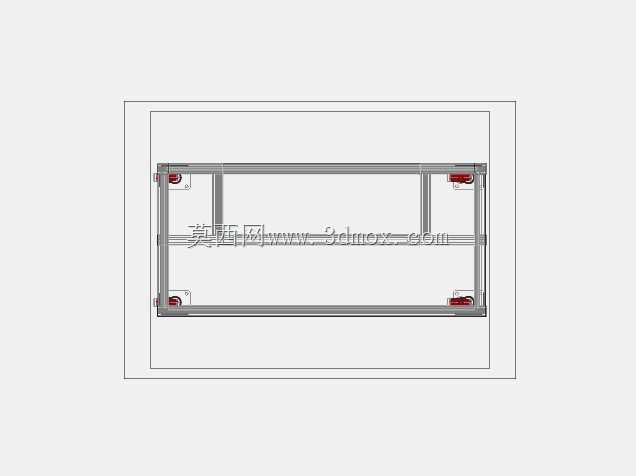

　　下部柜体并非完全封闭的钣金箱，而是以铝型材骨架配合侧板形成半开放储物区。前侧两层搁板深度较大，适合按批次分区放置物料；侧板能够阻挡小件从侧面掉落，同时保留正面取放空间。底部框架在脚轮安装位置进行局部加强，连接板将滚轮支架受力传递到多根型材上，避免单点受力造成型材端面变形。脚轮选用万向结构，其中至少部分带制动踏板，推移到位后可锁定轮体，使台架在敲击、插拔、拧紧等操作时保持稳定。

　　双侧置物架采用不对称但功能均衡的布局：左右立柱从台体后角向上延伸，搁板通过短横梁与立柱连接，层板略微向前或向作业区倾斜，便于识别盒内物料并防止物件外滑。搁板层数较多而单层面积较小，适合轻载、高频、多品种物料，不宜将重型工装集中堆放在高位。顶部灯架与侧架共用立柱，使照明、置物和防护导向形成一个整体框架；灯具安装高度经过避让，既不遮挡操作人员视线，也不会在取放高层物料时发生碰撞。

　　在外形尺寸与安装边界方面，建模时需要重点控制台面长度、深度和作业高度。主台面应满足常见工件或周转盒的摆放宽度，下部储物层的净高要保证标准物料箱能够推入；侧架总高决定了设备通过门、电梯和生产线限高区域的能力，脚轮最低点到顶部灯具上沿应作为整机高度包络。推移通道宽度需结合台体深度和脚轮回转半径考虑，转弯处还要预留侧搁板外伸尺寸。就位后，台面前方应留出操作人员站立与座椅空间，后侧和两侧不宜紧贴设备，以便检修螺栓连接、清理台面下方以及更换脚轮。

　　结构校核时，可将主台面均布载荷、下部搁板集中载荷和侧架轻载分别施加到模型中，检查横梁挠度、立柱弯矩以及脚轮支架反力。铝型材连接节点通常不宜按完全刚性焊接处理，角件连接会存在一定转动柔性，因此高位搁板载荷应控制在轻载范围，重载尽量下沉到台面或下部层板。若用于电子装配，可在台面铺设防静电胶皮并通过型材槽道接地；若用于机加工旁，则可增加耐油垫板和挡边，防止切削液、油污污染物料。

　　三维建模过程中，型材段长、端面切割、角件位置、脚轮安装孔和层板支撑件都应保持可装配关系，避免只做外观堆叠。台面纹理、侧板、搁板、灯具、脚轮和刹车踏板分别建立独立零件，便于在工程出图时生成明细表，也方便后续按客户需求调整层数、台面尺寸、脚轮形式或灯具位置。整体结构不依赖复杂焊接，拆装和改型便利，适合作为标准化车间辅助作业装备进行系列化设计。
