多层阶梯式置物工具架结构设计

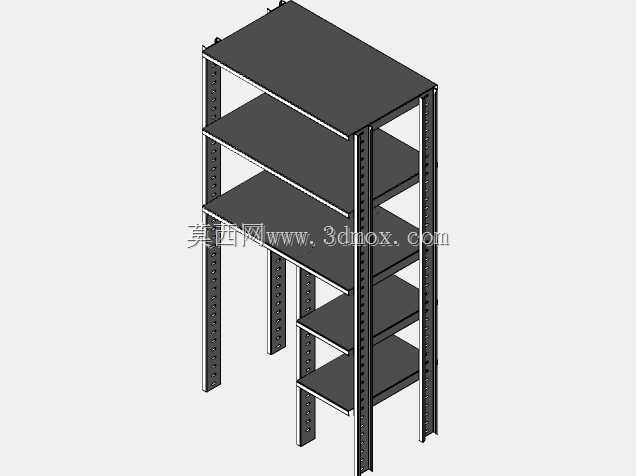

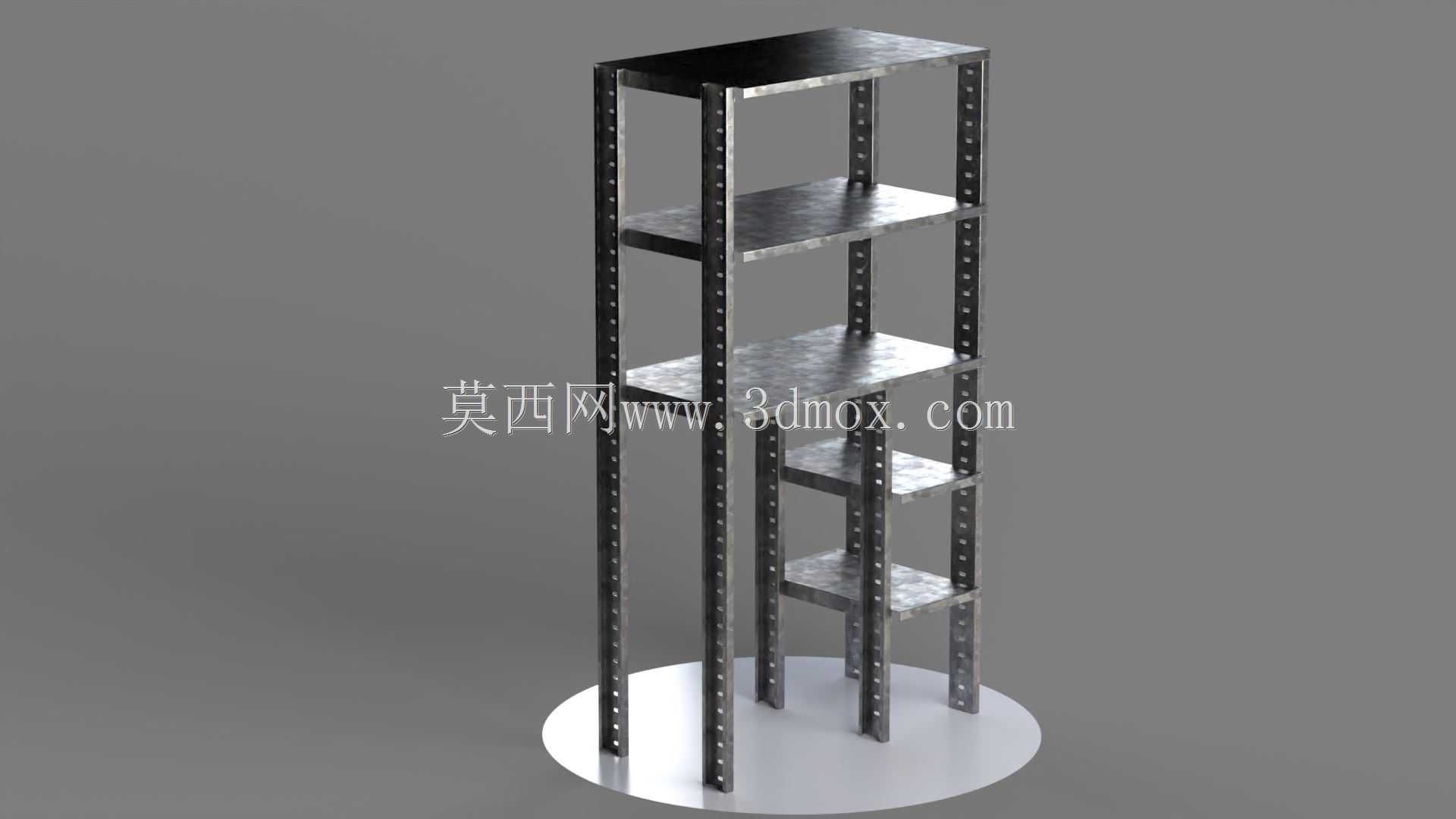

　　这套阶梯错落式多层置物架的结构方案，最初是围绕车间工位旁零散工装、量具、小型工件盒的就近收纳需求展开的，不同于常规整面齐平的标准仓储货架，它采用左右两组不同层高、不同纵深的架体错位拼接的布局，左侧架体三层置物面宽度更大、层间净高更高，用来放置体积偏大的工装夹具、半成品周转箱，右侧延伸出的窄幅架体设置四层置物面，层间距压缩，专门归类摆放小型刀具盒、标准件收纳盒、检测量具这类尺寸偏小、取用频次高的物件，高低错落的布局既避免了整排等高货架带来的空间压抑感，也让不同高度的存取动作不需要反复大幅度弯腰或者抬手，在钳工班组的工位边角、维修间的工具收纳区、实验室样品暂存区这类可用面宽有限、又需要区分大小物件存放优先级的场景里，适配性远高于统一规格的普通货架。

　　从受力框架的设计逻辑来看，整套架体没有采用复杂的焊接一体式结构，四根主支撑立柱选用带连续调节孔的冷弯型钢，立柱截面为带折边的C型，折边处做了双层压筋处理，相比同厚度的平钢板立柱，抗侧向弯折的能力提升接近四成，立柱表面的等距冲孔既可以用来卡接层板的支撑托臂，也能在后续使用过程中根据存放物件的高度灵活调整每一层层板的安装位置，不需要额外钻孔或者焊接改造。层板部分选用平整的厚钢板裁切而成，每块层板的四个角都做了向下的折边翻边，翻边高度控制在30毫米左右，这个结构细节一方面可以大幅提升薄钢板的平面抗弯刚度，放满重物之后层板中部不会出现明显下凹变形，另一方面翻边形成的围挡也能避免放置在层板上的小型零件、工具盒从侧边滑落。架体拼接的位置，左右两组架体相邻的两根立柱通过配套的卡扣件横向锁合，让两个独立架体形成整体受力框架，受到侧向触碰的时候不会出现单架偏移晃动的问题。

　　在安装边界与尺寸适配的考量上，这套架体的整体占地轮廓按照常规车间通道旁的预留空位设计，总宽度控制在1.2米区间，总深度约0.5米，底部立柱的着地端预留了安装可调脚杯的接口，实际部署的时候如果地面存在不平整的情况，可以旋转脚杯调整每根立柱的支撑高度，让所有层板都保持水平状态，不会出现存放物件滑动倾斜的问题；如果是在水泥地面的固定仓储区使用，也可以把脚杯替换成膨胀螺栓固定压板，将立柱底部直接和地面锁固，进一步提升整架的抗倾覆能力，即使顶层放置较重的物件也不会出现架体失稳的情况。架体的总高度控制在1.8米左右，这个高度符合普通操作人员站立状态下的伸手存取范围，最高一层置物面的高度不超过1.7米，不需要借助踏步梯就可以拿到放置在顶层的常用物件，最低一层置物面距离地面留足100毫米的空隙，既可以避免地面清扫时的积水、灰尘沾碰到层板上存放的物件，也方便扫地机或者清扫工具进入架底完成清洁。

　　结构细节处理上，所有立柱的裁切端面都做了封头处理，没有裸露的锋利锐边，层板和托臂的配合位置预留了微小的限位凸点，层板搭放到托臂之后不会因为拖拽物件出现层板移位滑脱的问题。错落的阶梯布局还带来一个额外的使用优势：高区的宽层板和低区的窄层板之间形成的自然台阶，可以作为临时取放高处物件时的踩踏过渡位，不需要额外搭配移动踏步凳，在临时需要取用稍高位置物件的时候踩踏受力也完全可以满足承重要求。整个架体所有零部件都采用可拆分的装配结构，运输过程中可以把立柱、层板、托臂分别打包，到达使用现场之后只需要用卡扣和紧固件就能完成整机组装，不需要专业焊接设备，后期如果需要调整存放布局，也可以快速拆分重新组合，适配不同阶段的车间收纳需求。
