六边形镂空蜂窝状钣金护圈结构

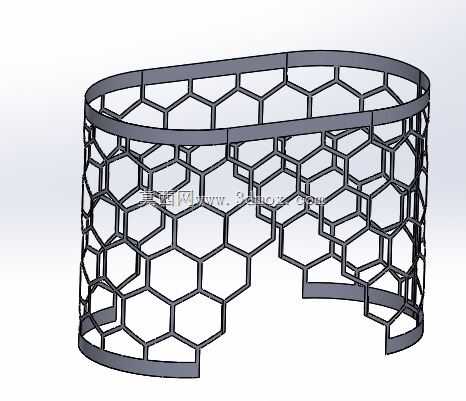

　　该结构件采用环形围合形态，整体由薄金属板材通过钣金展开、折弯成型与局部拼接构成，表面连续分布规则六边形镂空网格，形成类似蜂窝的通透骨架。设计时首先确定护圈的包覆直径、轴向高度以及上下边缘的翻边宽度，再依据板材厚度控制折弯半径和搭接余量，避免成型后出现干涉或局部应力集中。六边形孔格沿环向和轴向交错排列，相邻孔格共用筋条，材料去除比例较高，但连续筋条在多个方向上传递载荷，使护圈在轻量化条件下仍保持较好的环向刚度和抗变形能力。

　　从实际用途看，这类镂空护圈可用于旋转设备外侧、通风装置外围、灯具散热罩、机械防护栏或需要气流通过的装饰性包覆部位。封闭的环形轮廓能够对内部构件形成边界约束，减少人员直接接触运动件或高温件的风险；蜂窝开孔则不阻断空气流动，设备运行时热量可通过孔格迅速散出，外部冷却风也能穿过护圈到达内部热源。与整板封闭罩相比，该结构在相同外形尺寸下重量明显降低，对支撑框架的载荷更小，同时便于观察内部运行状态。

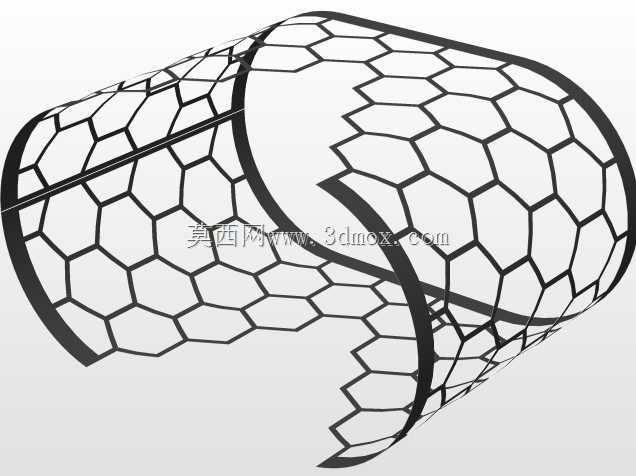

　　建模过程中，环形主体需要先建立展开逻辑，再将平面蜂窝图案映射到圆柱曲面。六边形筋条宽度应保持一致，过窄会降低抗冲击能力，过宽则会减少通风面积并增加重量。上下口设置连续包边，可提高边缘抗弯能力，也方便与机架、端盖或卡箍配合安装。护圈一侧预留开口缺口，缺口端部通过加宽筋条或增设折边进行补强，使安装时能够避开管线、支架或紧固件，同时避免缺口成为裂纹起始位置。

　　安装边界方面，护圈内径应大于被包覆部件的最大旋转半径，并保留必要的安全间隙；外径则需考虑周边机架、门板和维护空间。轴向高度要覆盖危险区域，但不能遮挡检修口或连接螺栓。若用于高速旋转设备，还应校核护圈与转子之间的同心度，防止振动状态下发生擦碰。固定方式可采用上下法兰压紧、侧向卡扣连接、螺钉耳板固定或抱箍锁紧，具体取决于设备拆装频率和承载要求。

　　蜂窝网格的排布不能只追求视觉效果，工程上需要兼顾孔格尺寸与防护等级。孔格过大时，手指或工具可能穿过开孔，防护性能下降；孔格过小则通风量不足，且钣金加工中细小筋条容易变形。对于薄板件，激光切割后折弯容易在孔边产生翘曲，因此展开图中应合理设置微连接、折弯让位和工艺边，成型后再去除余量。曲面拼接处要保证六边形图案连续，接缝位置尽量落在筋条中心，使焊缝或搭接边不破坏整体受力路径。

　　该结构的设计思路是在防护、散热、减重和外观之间取得平衡。环形轮廓承担安装定位，翻边承担边缘加强，蜂窝筋条承担主要承载，镂空区域承担通风与观察功能。对于需要批量生产的场景，可将展开轮廓参数化，调整直径、高度、孔格大小和筋条宽度后快速生成新版本；对于单件定制设备，则可根据内部热源位置局部加密或放大孔格。整体结构没有复杂实体特征，适合钣金加工流程，也便于在后续装配中与支架、密封条、紧固件协同设计。
