三连圆盘弯杆支撑置物架结构

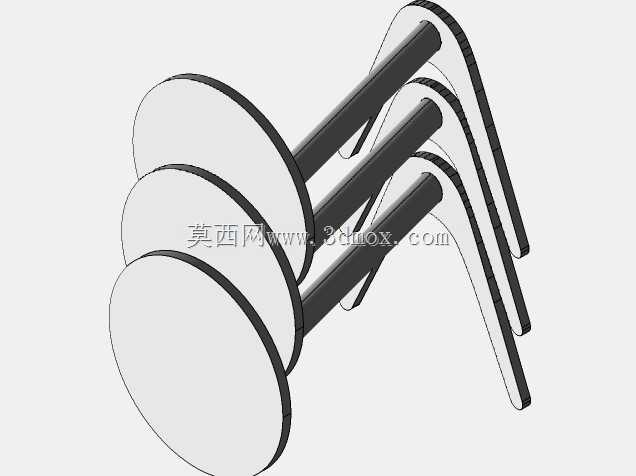

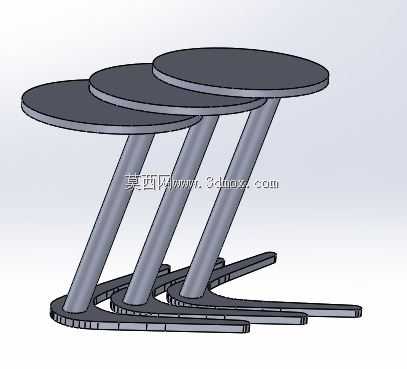

　　该结构采用三组圆形承载面与连续弯杆组合的形式，整体呈现出层叠式支撑布局，适合在小型置物、桌面承托、展示陈列以及轻型工位辅助摆放场景中使用。圆盘部分作为主要承载面，边缘轮廓完整，板面厚度均匀，能够为放置物提供稳定的平面接触区域；三根杆件沿圆盘后侧或侧向延伸，并通过弯曲成型形成支撑腿与连接臂，使承托面与地面之间保留足够的离地空间。

　　从实际使用角度看，这类结构并不追求复杂机构动作，而是强调静态承载、空间利用和外形简洁。圆盘承载面可用于放置小型工具、样品、装饰物件或临时工件，杆件之间形成的开放空间便于清洁，也减少了实体侧板带来的遮挡。弯杆在结构中同时承担连接、支撑和限位作用：上端与圆盘区域衔接，下端向外展开形成落地点，使整体受力从盘面传递到杆件，再由杆端分散到支撑面。

　　建模时需要重点处理圆盘面与弯杆之间的过渡关系。圆盘并非孤立零件，其位置、直径和层间距直接决定杆件的弯曲半径与走向。若圆盘直径过大而支腿展开不足，侧向外载下容易产生倾覆趋势；若杆件下端跨距过大，则会占用更多地面空间，影响周边通行和摆放。因此在结构布置上，应使三个圆盘的投影区域与支腿落点形成合理包络，保证重心位于支撑多边形内部。

　　弯杆部分可采用圆管或实心圆杆思路进行设计。圆管方案重量较轻，适合家具与展示类用途；实心杆方案刚性更好，适合承载稍重的工业小件。无论采用哪种截面，都应关注弯折处的曲率连续性。过小的弯曲半径会造成内侧材料褶皱、外侧应力集中，也会在三维装配中形成不自然的硬转折；较大的平滑曲率则有利于载荷沿杆身传递，并提升成型工艺可行性。

　　圆盘承载面与杆件的连接区域是结构校核的关键位置。盘面承受竖向载荷时，连接点附近会出现弯曲力矩，尤其在最上层圆盘放置偏载物体时，杆件会同时受到弯曲和扭转作用。设计中可通过增加局部焊接面、设置衬套、扩大连接包角或采用连接板过渡来降低应力峰值。若用于金属家具，圆管与圆盘之间常采用焊接固定；若用于快速拆装场景，则可在盘背设置定位套，使杆件插入后通过紧固件锁定。

　　外形尺寸方面，三层圆盘的直径应保持一致或按使用需求递减，以便在视觉上形成统一节奏。层间高度不宜仅按外观确定，还需要考虑放置物的高度范围：层距过小会限制取放，层距过大则会提高整体重心，并增加杆身长细比。支腿下端宜设置防滑垫或可调脚杯，尤其在光滑地面上使用时，脚垫能够增加摩擦并补偿微小不平。安装边界上，需预留杆件外弯后的最大宽度，不能只按圆盘直径估算占地；后侧弯曲段与墙面之间也应留出间隙，避免贴墙安装时出现干涉。

　　该结构的设计思路偏向轻量化与开放式承载。相比封闭式柜体，它没有多余围板，零件数量少，轮廓清晰，便于在三维软件中进行曲面、管件和钣金之间的方案对比。圆盘可采用板材切割后修边，杆件可通过弯管、焊接和表面处理完成，制造成本较低。若投入批量化生产，还可统一圆盘直径、管材规格和弯折角度，使不同层数的产品共用主要零件。

　　在工程建模过程中，应先确定三个承载面的中心位置和高度，再建立支腿落点，随后用连续路径描述杆件走向。弯曲段需要保证与圆盘边缘、相邻杆件之间保持安全间距，防止视觉上穿插或实际装配时碰撞。对于需要出工程图的场景，还应补充杆件中心线、弯曲半径、管口端面角度、焊点位置以及脚垫装配尺寸，使加工人员能够依据图纸完成弯管和焊接定位。整体结构简洁但对比例、重心和连接细节较为敏感，合理处理这些要素后，可获得稳定、易制造且占用空间紧凑的支撑置物装置。
