立式脚踏式手部消毒站结构设计

　　这套立式脚踏手部消毒装置主要面向人员进出频繁、手部卫生要求较高的公共与生产场景，例如车间入口、食堂通道、医疗机构预检区、学校门厅、实验室更衣区以及物流仓储交接点。设备的核心目标是在不依赖电源和手部接触的情况下完成消毒液取用，降低交叉污染风险，同时保持现场布置简洁、维护方便。

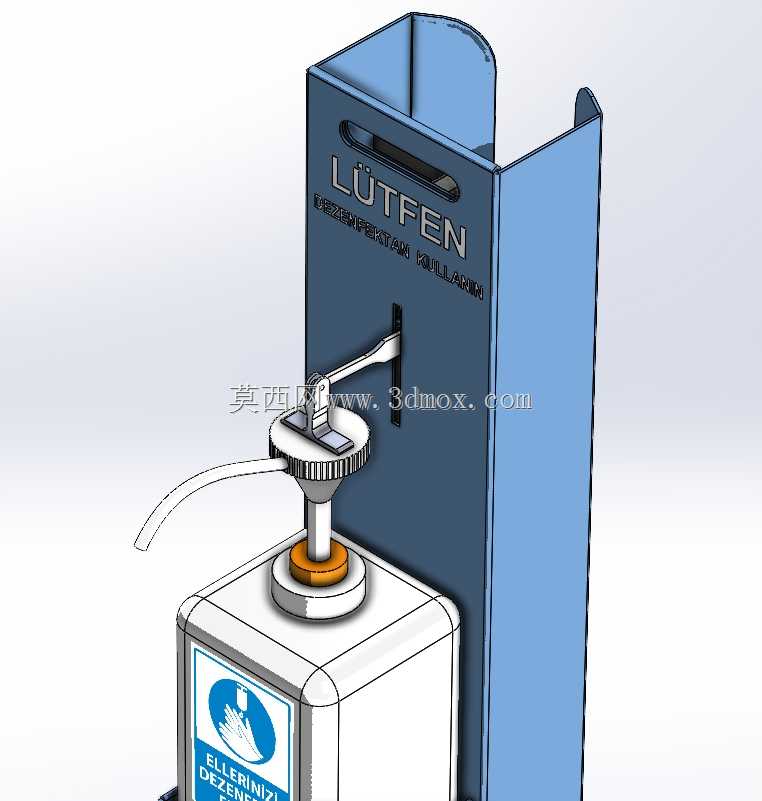

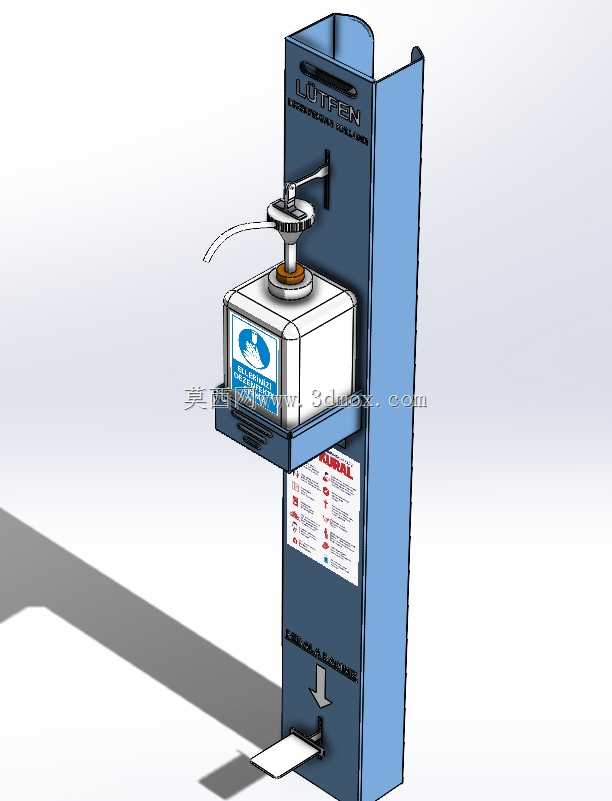

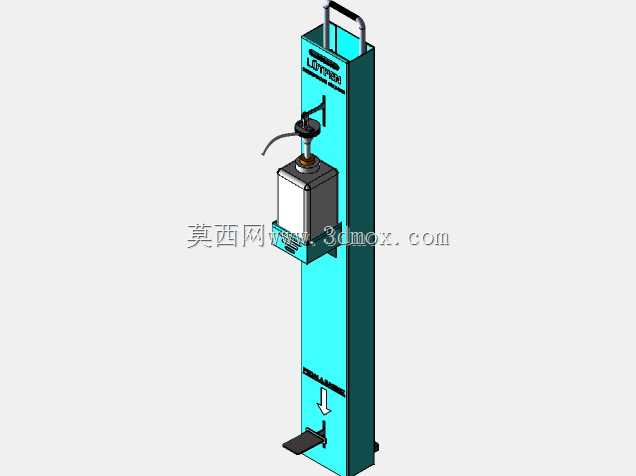

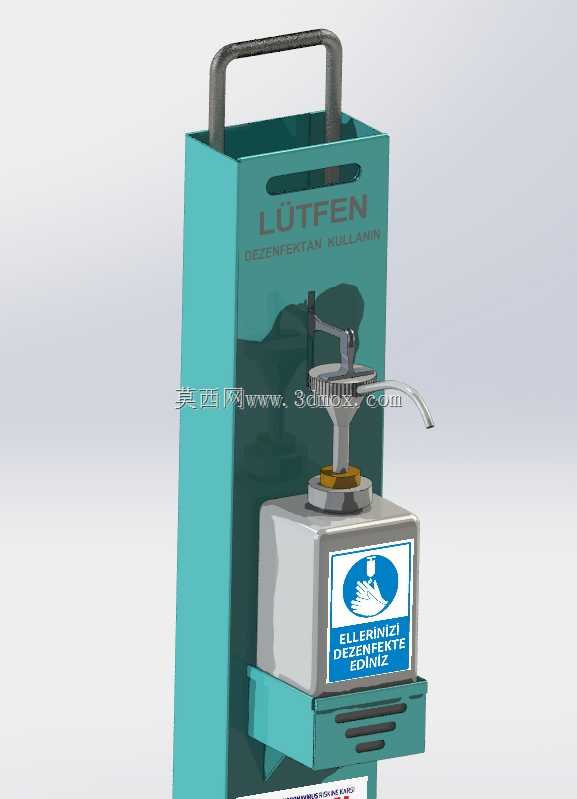

　　从结构组成看，装置由立式承载立柱、底部脚踏驱动机构、中部储液瓶托架、顶部按压泵组件、出液弯管及标识面板等部分构成。立柱采用窄长型立式布置， footprint 较小，适合靠墙或通道侧边安放。主体高度按照成年人站立操作习惯设定，使用者进入站位后，脚部可直接踩下底部踏板，无需弯腰寻找开关；手部自然伸至出液嘴下方即可接收消毒液，动作路径短，适合高频通行环境。

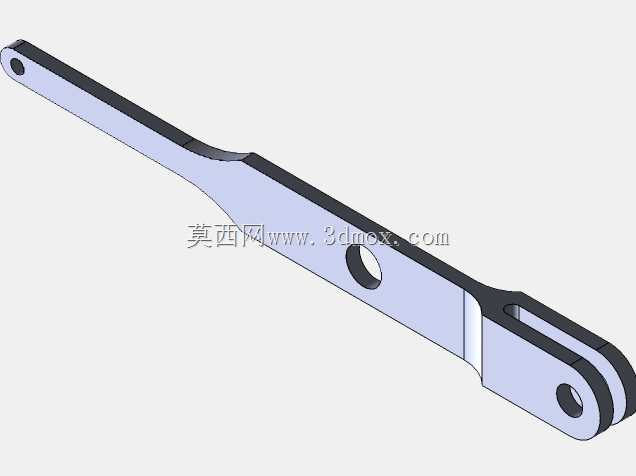

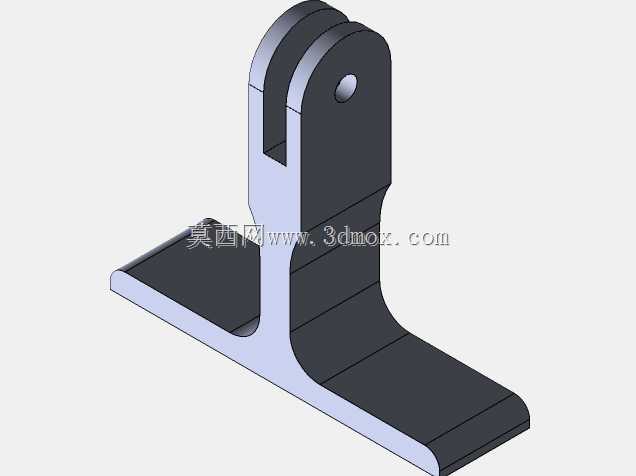

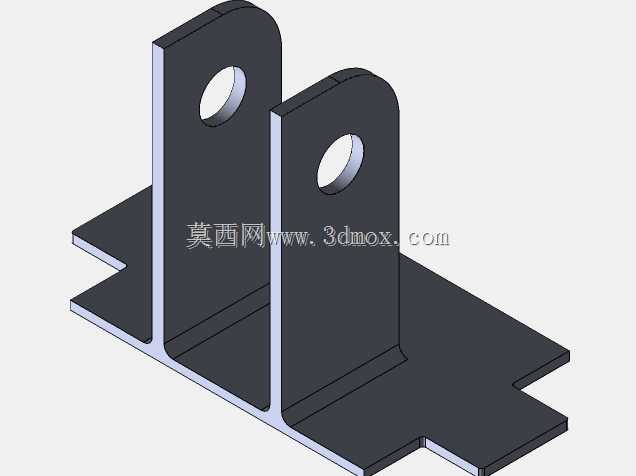

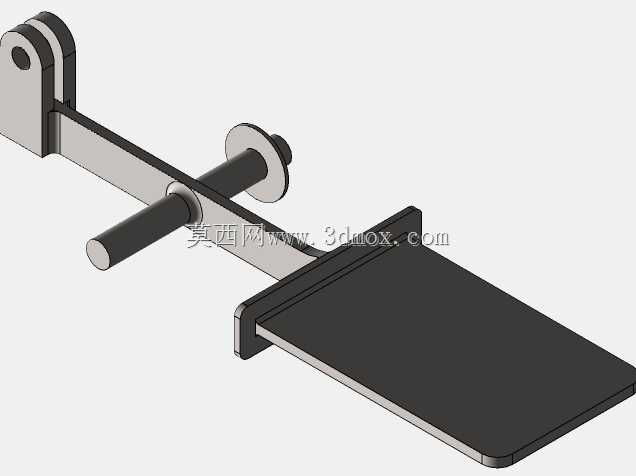

　　脚踏机构是整套设备的设计重点。踏板位于立柱前下方，通过连杆或拉索将脚部下压力传递至上方泵头按压位置，从而替代手压动作。建模时需要重点核对踏板行程与泵头压缩行程之间的匹配关系：行程过短会导致出液量不足，行程过长则可能造成泵体过载或连杆卡滞。机构支点位置应兼顾踩踏力与结构强度，踏板前缘需留出足够脚面进入空间，后缘与立柱之间避免夹脚。立柱内部或后侧可布置传动件，使外观保持整洁，也减少人员触碰运动部件的概率。

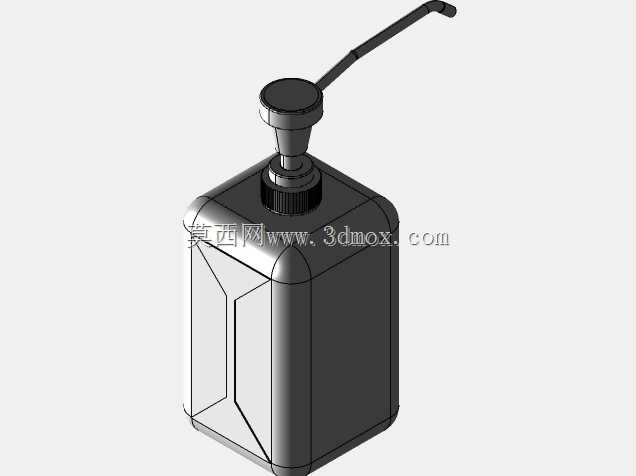

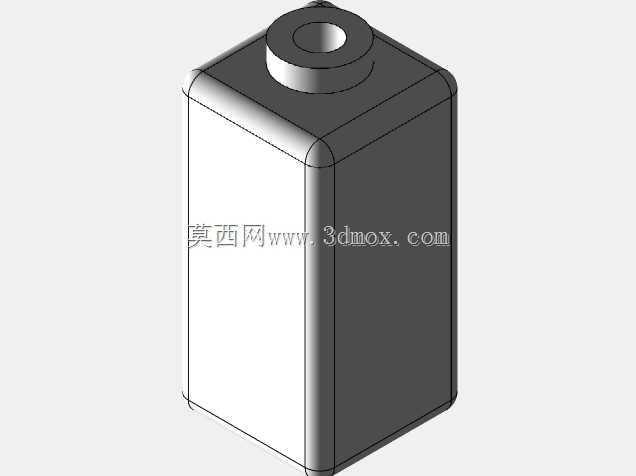

　　储液部分采用可拆卸瓶体放置在中部托板上，瓶体上方连接标准按压泵。托架设计需要兼顾容纳不同规格方瓶或圆瓶的能力，托板边缘设置挡边，防止瓶体在踩踏振动中滑移。瓶体正面预留标签区域，可张贴消毒液种类、使用提示或安全警示。出液管从泵头引向手部停留位置，管口高度与托板之间形成接液空间，下方可设置小托盘承接滴落残液，避免地面湿滑。对于需要长期使用的现场，储液瓶应能快速取出补液，管路连接不宜复杂，以降低日常维护难度。

　　外形与安装边界方面，立柱整体呈竖向矩形截面，宽度控制在通道设施常见尺寸范围内，深度方向包含踏板、托板和出液区，安放时前方需保留人员站立与踩踏板的空间，侧边应避免紧贴门框或货架。设备底部可采用加宽底板或地脚固定方式，在踩踏过程中保持稳定；若放置于洁净车间或瓷砖地面，可在底板下增加防滑垫。靠墙安装时，背部与墙面保留少量间隙，便于清洁和检修；若布置在生产线入口，还应与风淋室、洗手池、门禁闸机等设施保持合理动线衔接。

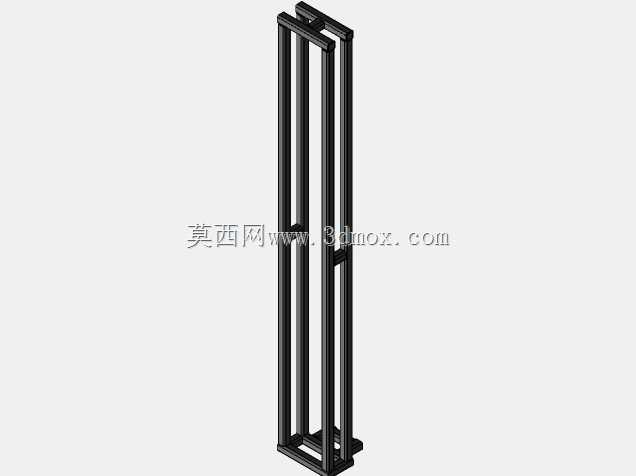

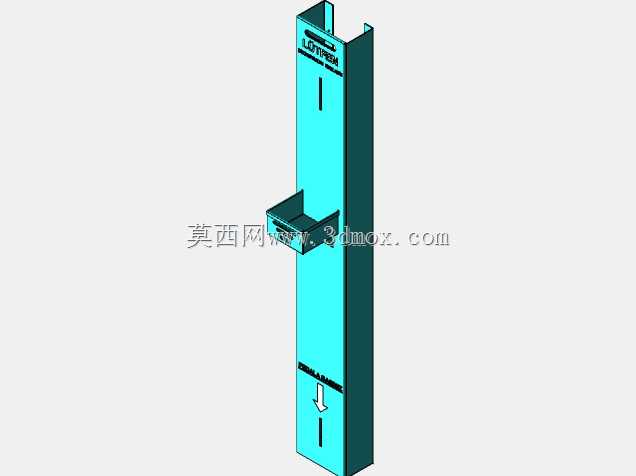

　　从三维结构设计角度看，建模过程中需要特别关注运动干涉。踏板下压、连杆上升、泵头压缩、出液管微位移之间存在联动关系，装配体中应检查踏板极限位置是否与底板碰撞，连杆是否与立柱内壁摩擦，泵头按压方向是否与传力方向一致。立柱钣金件的折弯边、托板焊接或螺钉固定点、踏板回位弹簧位置都需要在模型中明确表达。若采用钣金立柱，应考虑板材厚度、折弯半径和安装孔位；若采用型材或焊接框架，则需校核脚踏反复加载下的刚度，避免立柱晃动。

　　该装置不依赖复杂电控元件，适合在缺少电源或要求低维护成本的场所使用。与自动感应喷雾设备相比，脚踏式结构成本更低、故障点更少，且对消毒液黏度适应性较好；与桌面手压消毒瓶相比，立式站架更符合人流通道使用，能够减少瓶体倾倒、丢失和随意移动的问题。设计时可在立柱侧面增加废弃纸巾收集盒、手套盒或提示牌安装位，使站点功能更加完整。

　　在实际选型与布置中，需要根据使用频率确定储液瓶容量和踏板耐久结构。高人流场所应加大瓶体容量或采用快换补液设计，托板和泵头连接位置需承受频繁按压；低频办公区域则可简化支架结构。设备表面宜采用易清洁、耐腐蚀的材料，消毒液可能飞溅到托板、立柱和踏板上，因此材料与涂层应耐受常用含氯或酒精类消毒剂。整体结构强调无接触操作、机械传力可靠、补液维护便捷和现场站位清晰，是卫生防疫辅助设施中较典型的立式机械装置。
