西格玛型材垂直钻孔冲孔专用工装

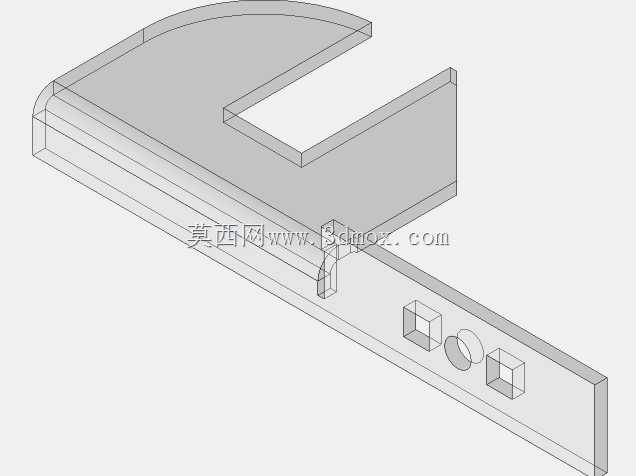

　　这套工装针对西格玛系列型材在装配前的孔系加工需求开发，核心解决车间现场手持钻孔时钻头偏摆、孔轴线与型材基准面垂直度超差、同批次孔位一致性差的问题，在电气柜框架、自动化设备机架、工业流水线支架的型材预制工序中使用频率很高。日常产线里，西格玛型材的安装孔大多需要在端面、槽腔侧壁以及指定截面位置加工，普通台钻装夹时只能靠工人划线找正，型材本身的异形槽结构很难快速定位，一旦钻孔倾斜，后续装配时紧固件无法顺畅穿入，强行锁附还会造成型材局部变形，整套机架的拼接平面度都会受牵连。这套装置的设计思路从定位基准优先出发，没有采用复杂的多轴联动结构，而是把钻孔执行端的垂直约束作为核心：工装主体设置与西格玛型材截面轮廓完全匹配的仿形定位槽，

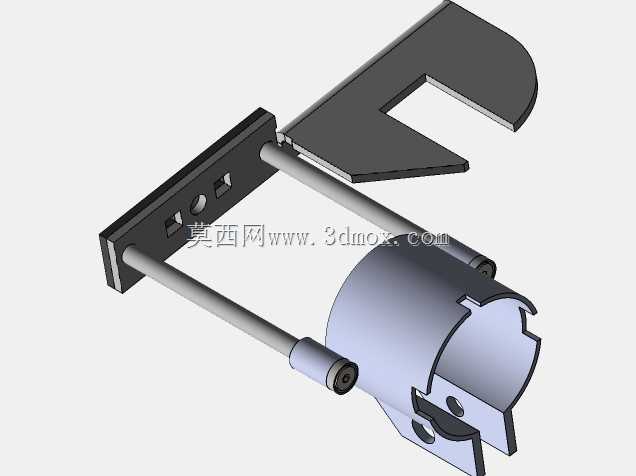

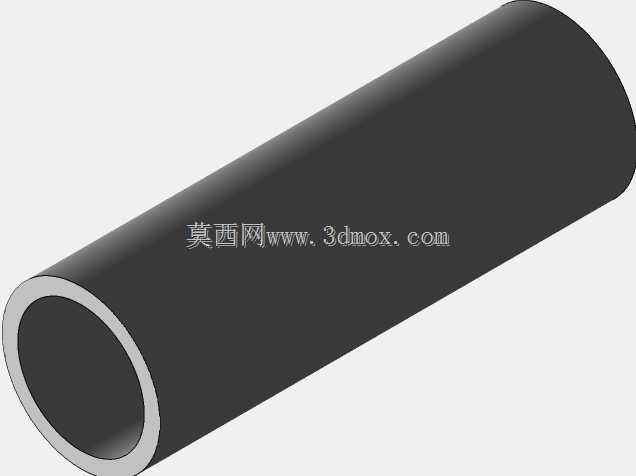

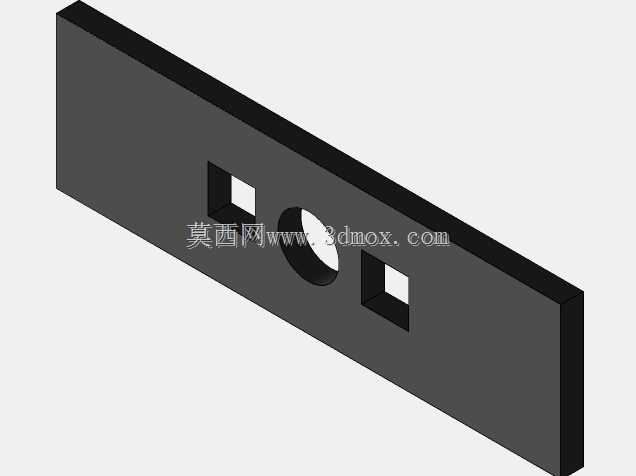

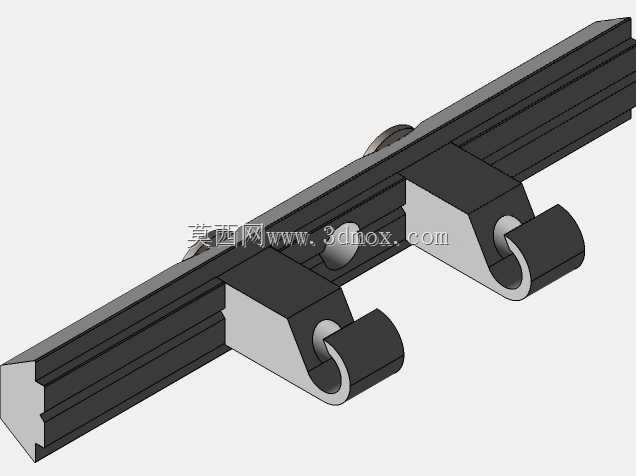

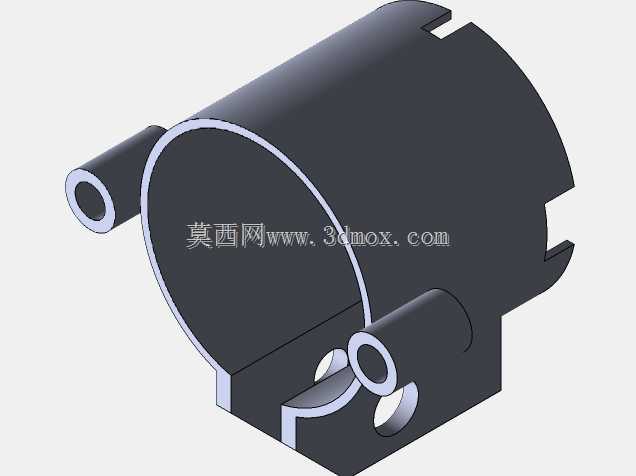

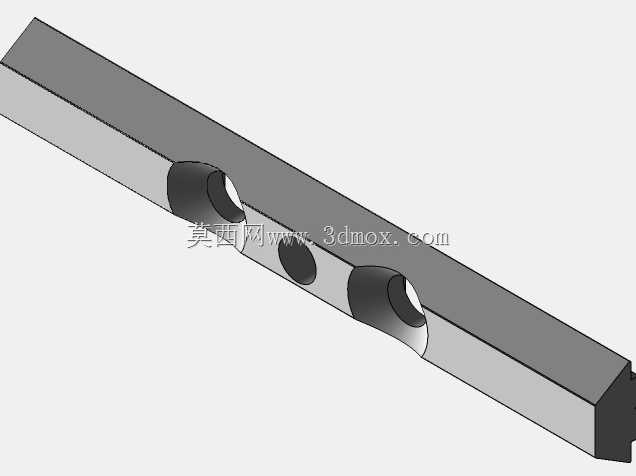

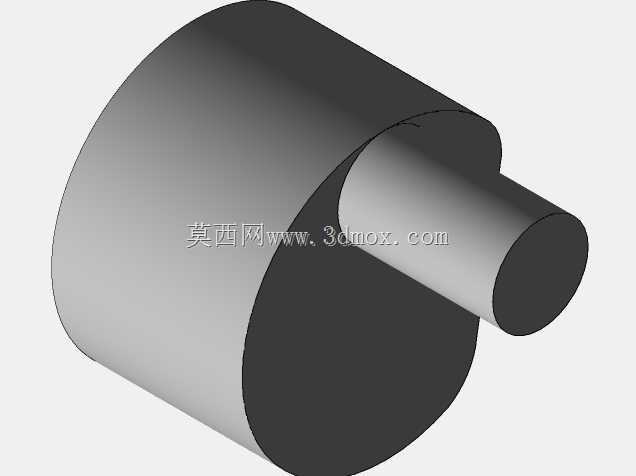

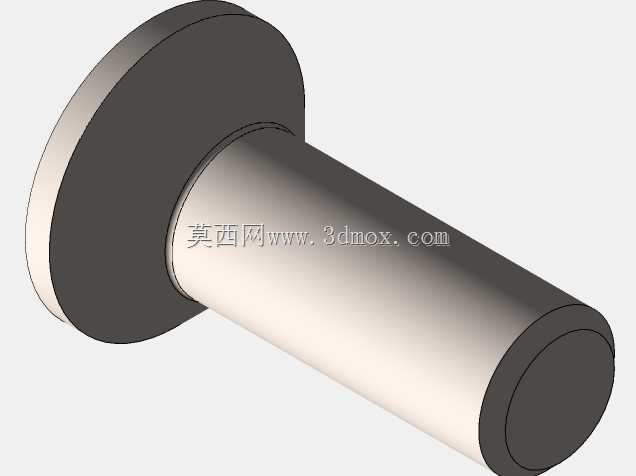

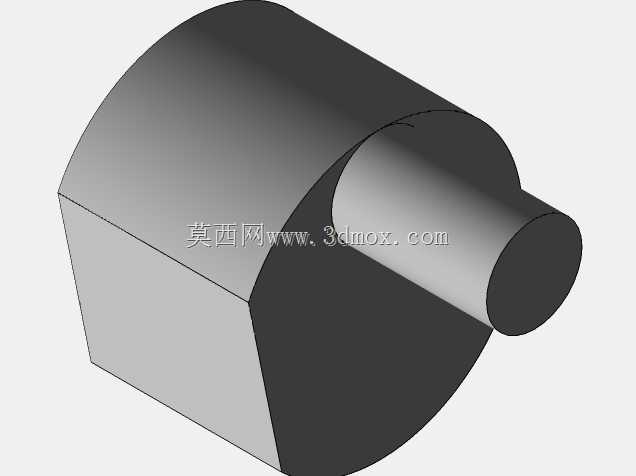

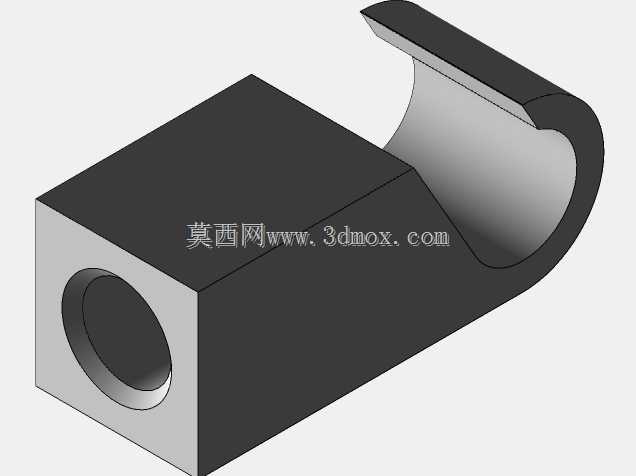

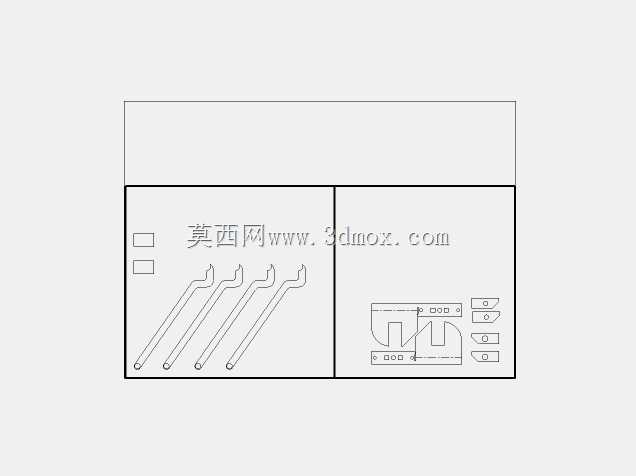

　　型材推入后槽体的两个贴合面直接复用型材自身的成型基准，限制型材X、Y方向的平移以及绕轴线的转动，不需要额外打表找正就能完成装夹。钻孔动力头的安装滑座与垂直导向柱做精密配合，导向柱两端通过支撑座固定在工装机架上，装配时保证导向柱轴线与型材定位基准面的垂直度公差控制在0.02mm以内，滑座沿导向柱下行的全程，钻头的进给方向始终保持垂直，从机构原理上避免了人工手持钻机的倾斜误差。装置的冲孔与钻孔工位做了分区布局，对应图纸里的长杆件类加工位和板块类加工位：长料工位适配西格玛长条型材的连续孔加工，定位槽侧边设置可滑移的定距挡块，挡块配合型材端面定位，每完成一个孔位加工后只需按刻度推送型材到下一挡点，就能保证同一件型材上多个孔的孔间距统一；

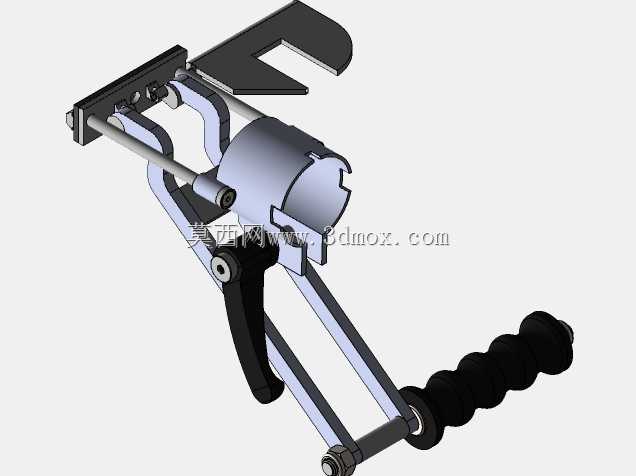

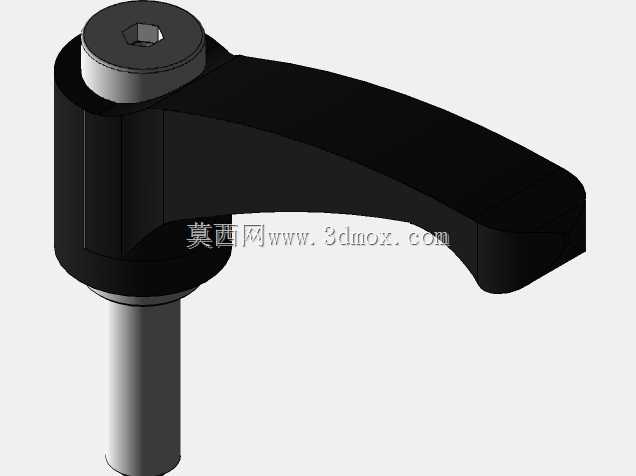

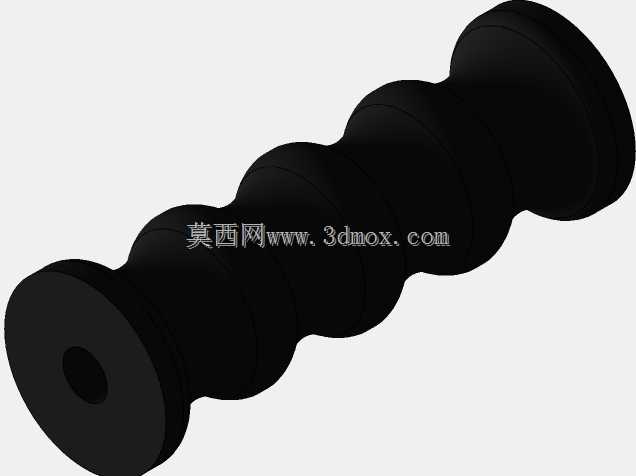

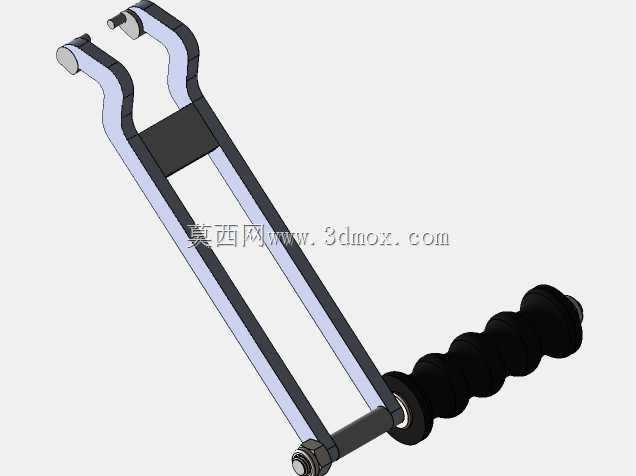

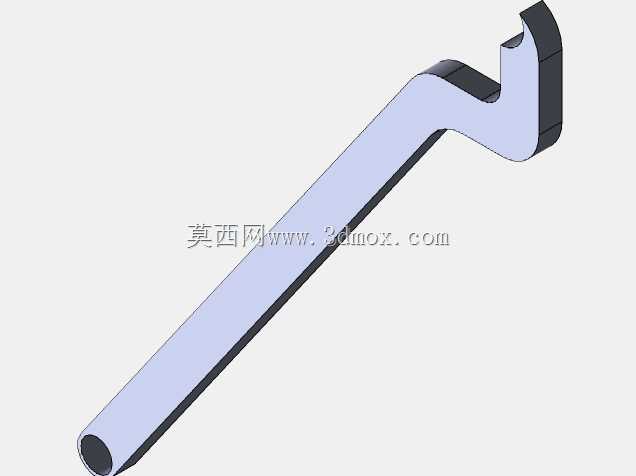

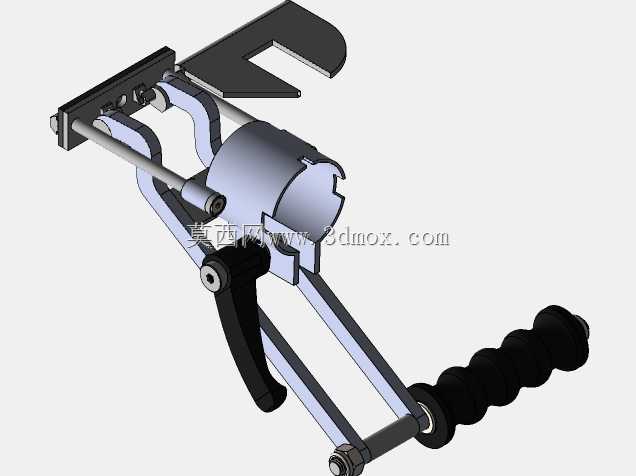

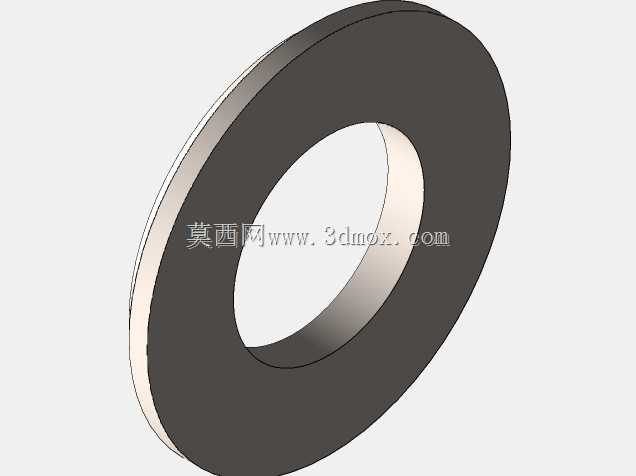

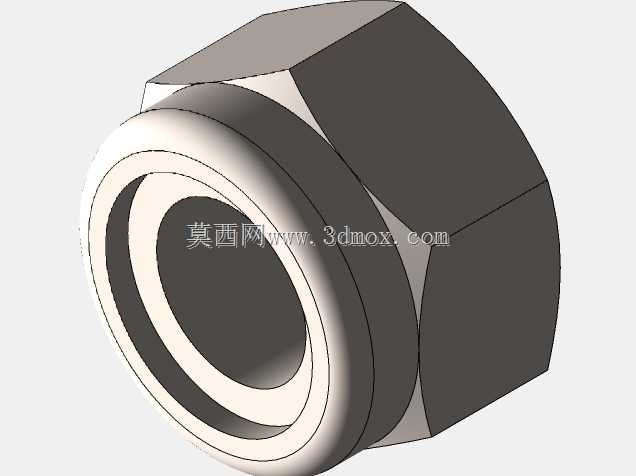

　　板块工位针对型材截断后的端板、连接附件加工，工位上配套快换压块，针对不同厚度的附件可以快速更换压头，压紧点避开钻孔走刀路径，防止加工过程中工件颤振。从安装边界来看，整套工装的机架采用型钢焊接后做时效处理，底面设置四个可调减震脚杯，不需要做专门的地基预埋，直接放置在车间硬化地面上，调整脚杯高度让工作台面水平度达标即可投入使用；设备的侧向预留了型材上料的敞口空间，长度超过两米的长型材也可以从侧向贯穿定位槽，不需要额外抬高上料高度，操作工人站在工位正面即可完成送料、压紧、进给加工的全部动作，操作动线没有冗余。结构细节上，导向滑座的进给手柄采用杠杆式设计，下行进给的阻力经过杠杆比放大，工人施加很小的握力就能给钻头提供稳定的进给力，

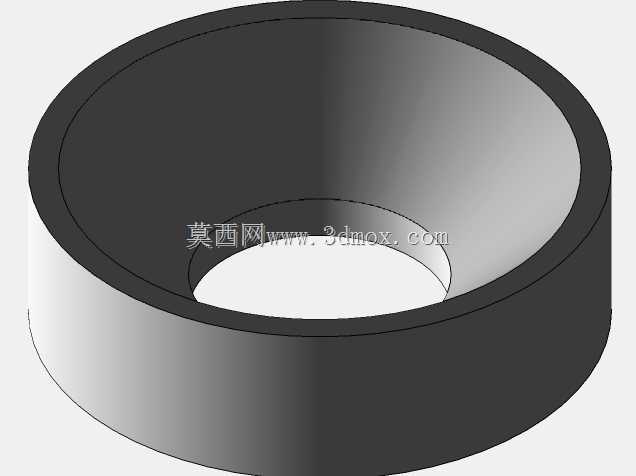

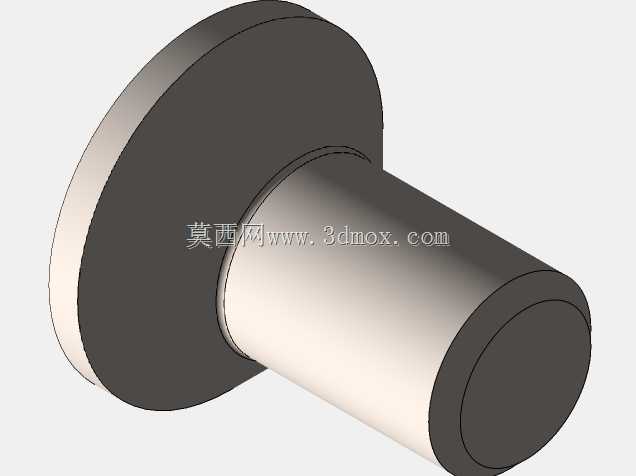

　　避免进给量忽大忽小造成钻头崩刃；钻套部位采用可更换的硬质合金导套，导套内径和所用钻头直径做小间隙配合，钻头切入工件前先经过导套的约束，进一步抵消钻头启动时的径向跳动，长期使用后导套磨损只需单独更换，不需要拆解整个导向机构。工装的定位工作面都做了发黑淬火处理，耐磨性能满足批量加工的反复装夹需求，所有定位配合面的边角都做了倒角处理，型材推入定位槽时不会刮伤型材表面的阳极氧化层。在实际产线排布里，这套装置可以布置在型材切割工序之后、装配工序之前，型材按定长切割完成后直接送入工装，一次装夹就能完成同一截面位置的钻孔、冲孔加工，不需要在多台设备之间转序，半成品的周转距离大幅缩短；针对不同规格的西格玛型材，只需要更换对应轮廓的定位槽镶块和对应孔径的钻套，十分钟内就能完成换型，适配多品种小批量的机架加工场景。装置的排屑空间在钻孔工位下方做了敞开式设计，加工产生的铝屑可以直接落到下方的集屑槽，不会堆积在定位配合面里影响定位精度，日常维护时只需定期清理集屑、给导向柱加注润滑脂即可，没有复杂的液压或电控元件，车间普通维护人员就能完成日常保养。
