薄板冲切成型复合冲压模具结构

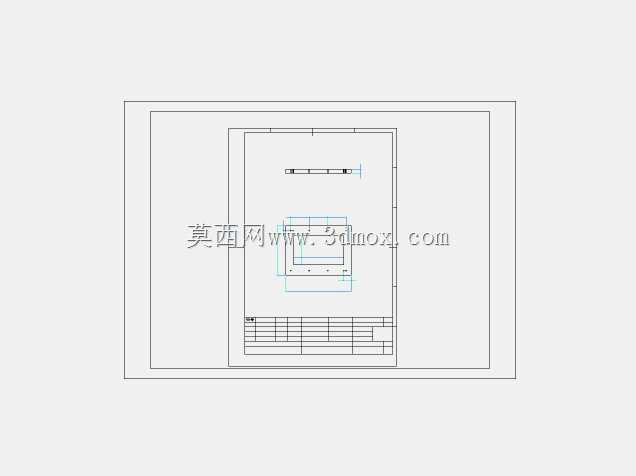

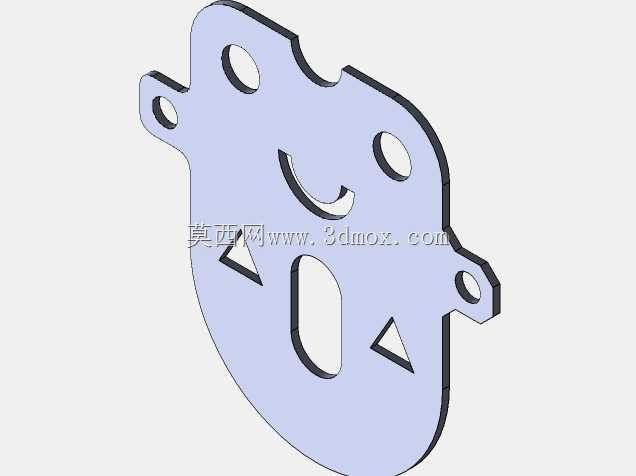

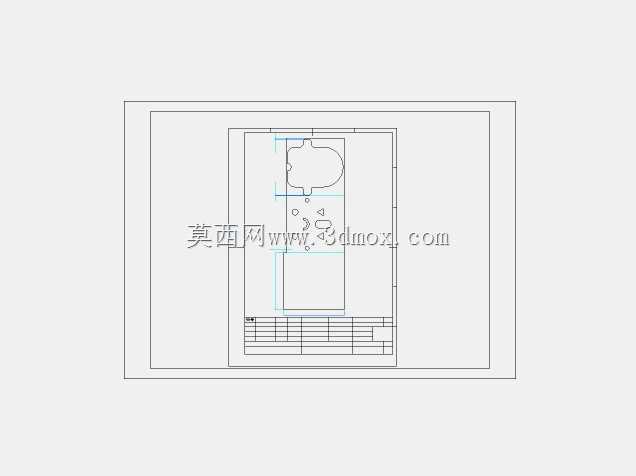

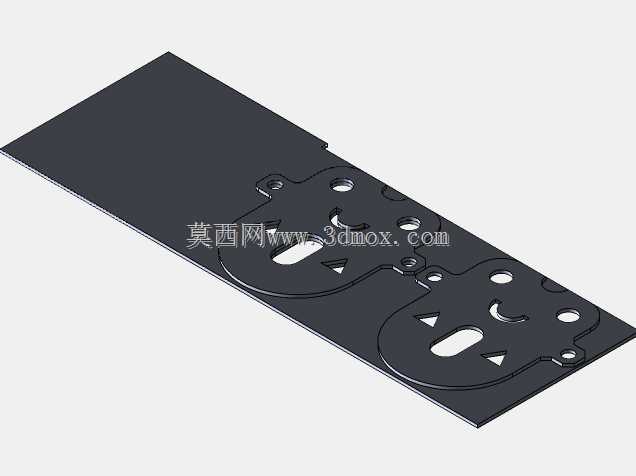

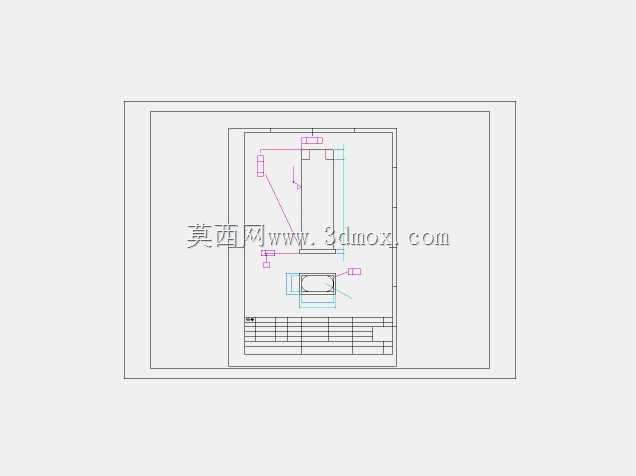

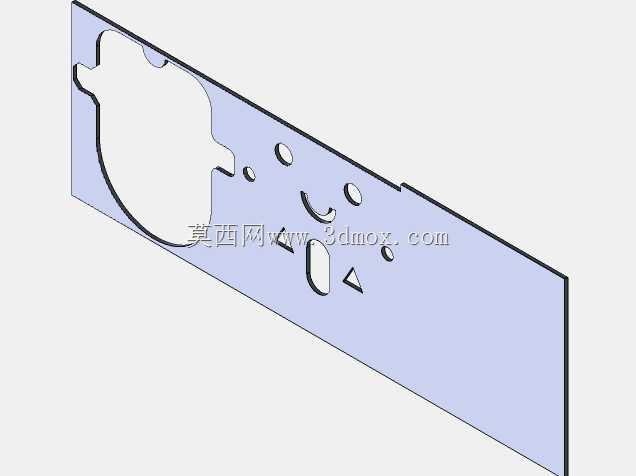

　　这套薄板冲切成型工装面向平板金属坯料的连续加工场景，常见于通讯器材外壳、支架、连接片以及小型钣金件的试制和小批量生产。现场使用时，条料或单片板坯沿下模表面定位送入，压力机滑块带动上模部分下行，先由压料与导向结构约束板材位置，随后刃口完成外形分离，局部成型块同步完成折弯、压筋或浅拉深动作。上模回程后，制件可从模面取出，废料则沿刃口周边分离，整个过程把多道钣金工序压缩在一次合模行程内，减少二次装夹带来的位置偏差。

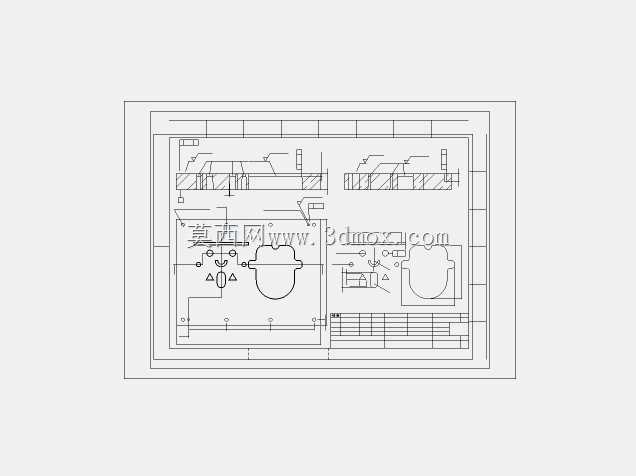

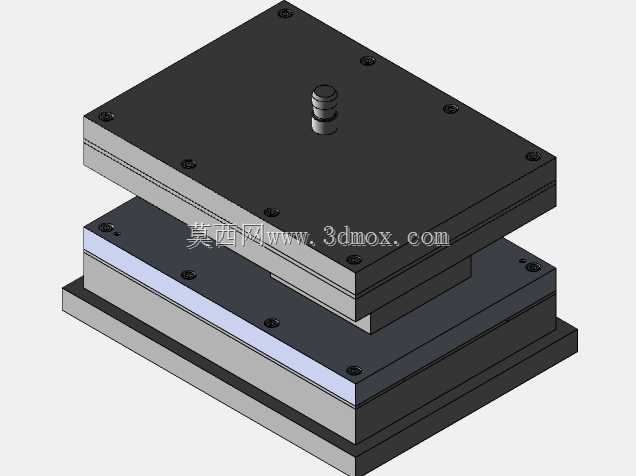

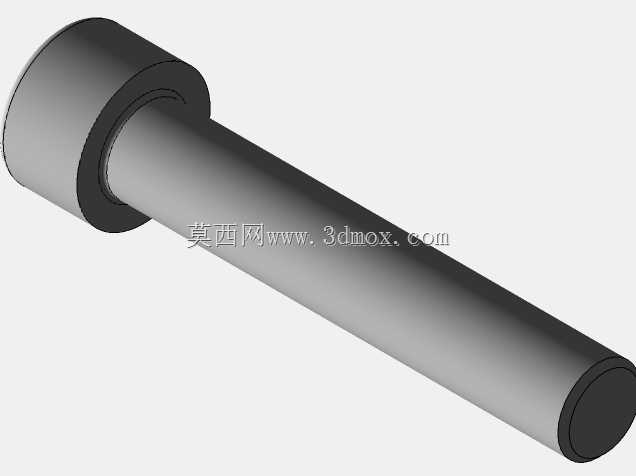

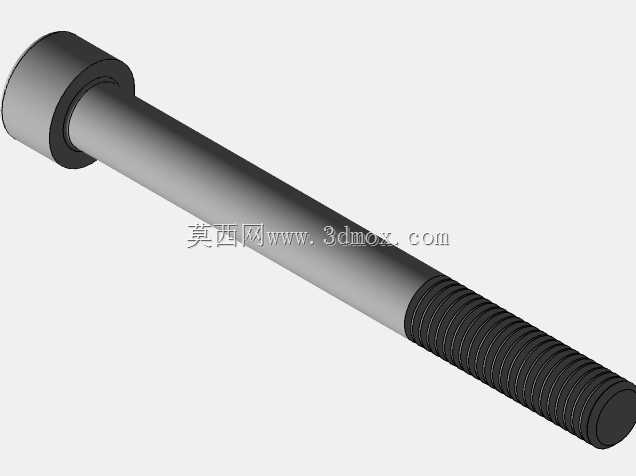

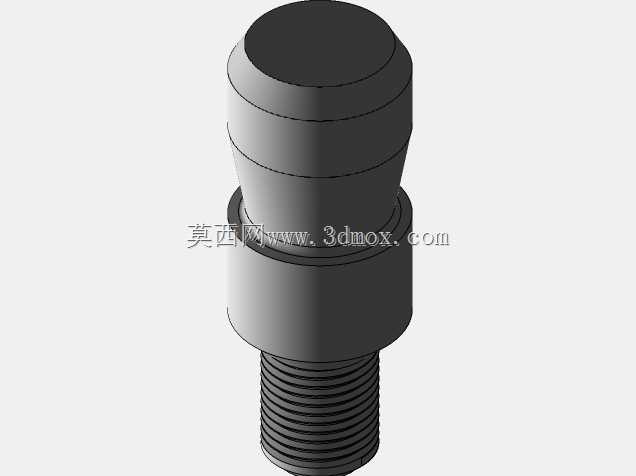

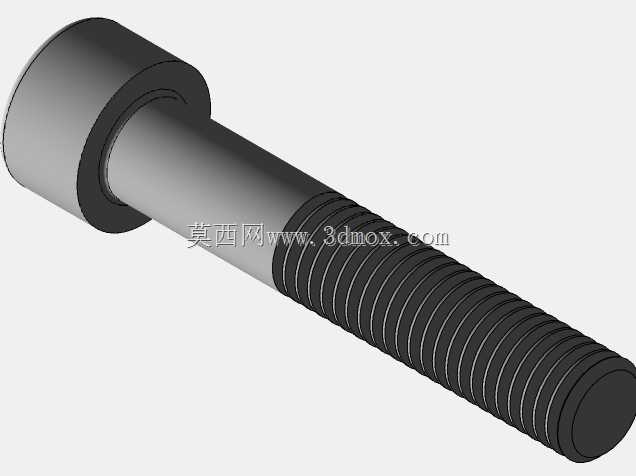

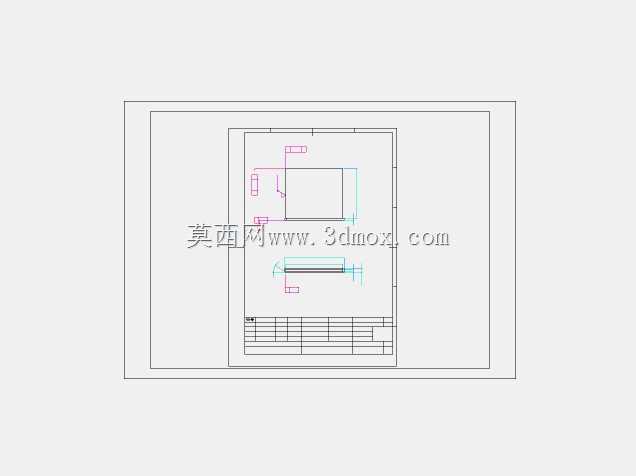

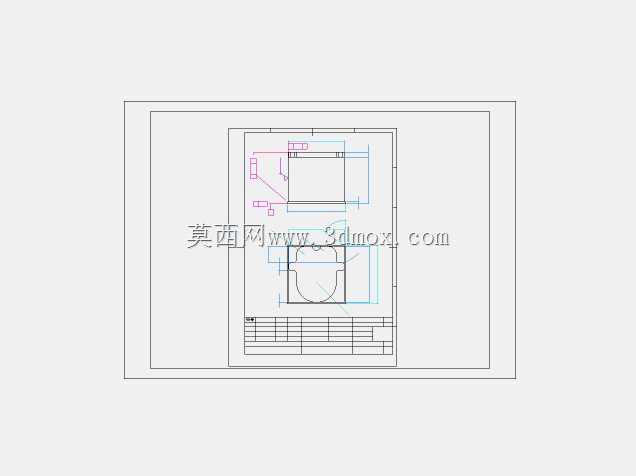

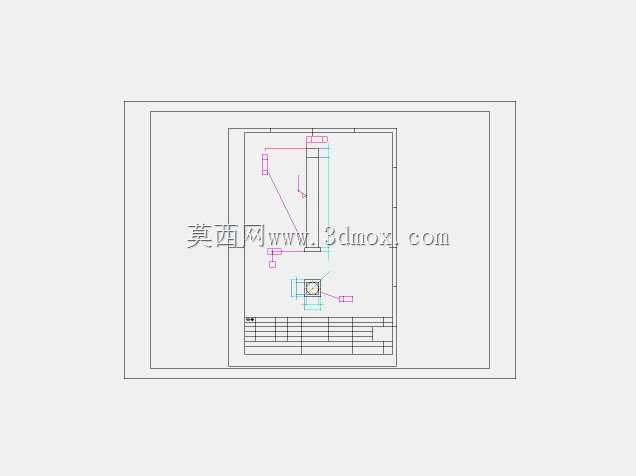

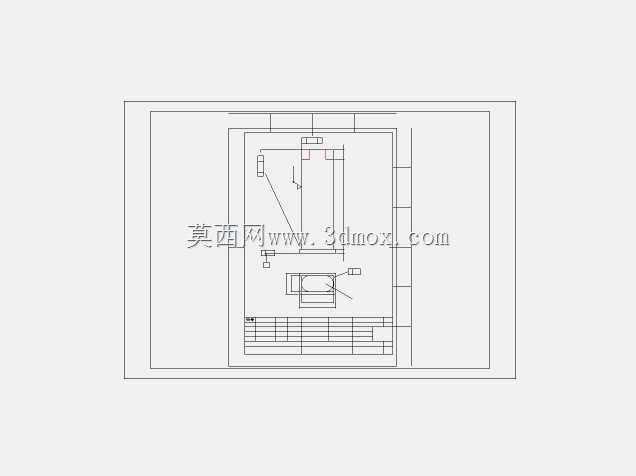

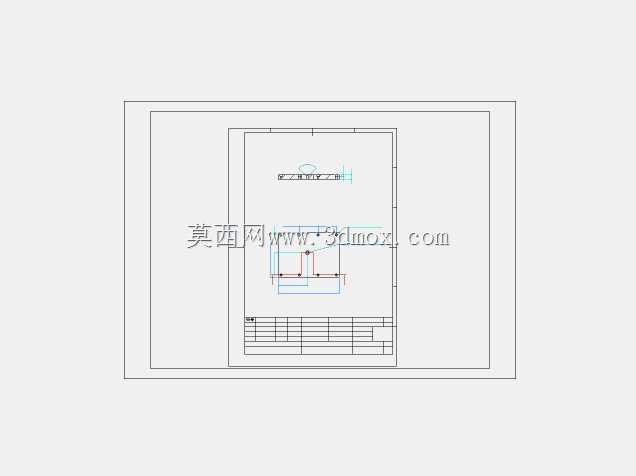

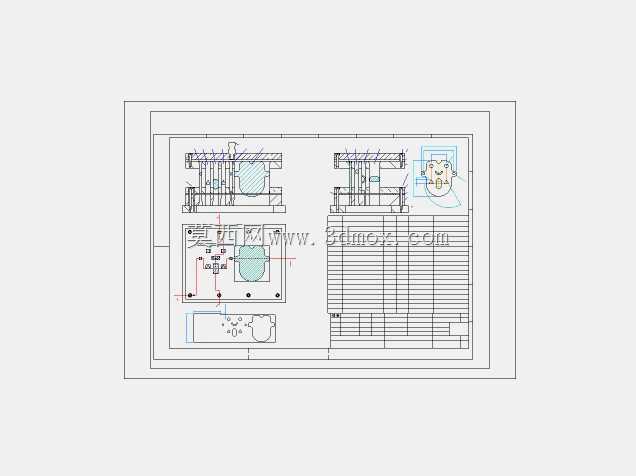

　　结构上采用典型的上下两层板式模架思路。下模部分以厚重底板作为安装基准，底板承担压机工作台面的接触与载荷传递，上面布置凹模、成型镶件、定位销和卸料支撑面；上模部分通过模柄与压力机滑块连接，顶板、垫板和凸模固定板依次叠装，保证冲切力能够均匀分散到各工作元件。模柄位于上模中心，外形为阶梯圆柱，便于装入滑块孔并对中；四周布置的内六角螺钉负责板件紧固，圆柱销承担关键板件之间的位置锁定。螺钉提供夹紧力，销钉保证重复装配精度，这也是冲压模设计中常见且可靠的组合方式。

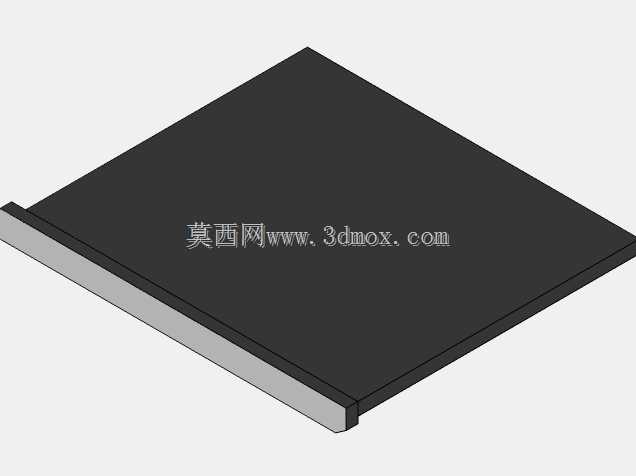

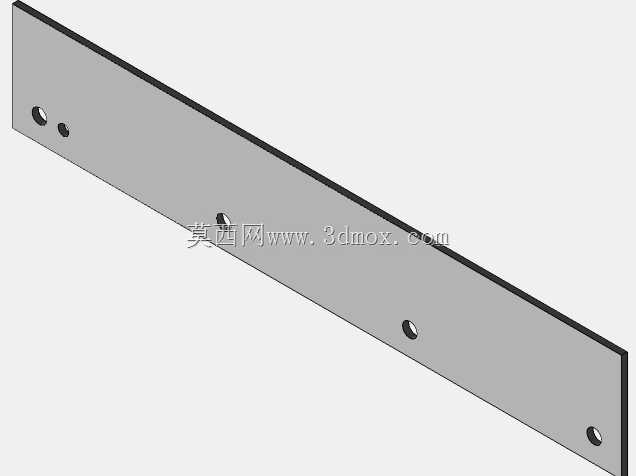

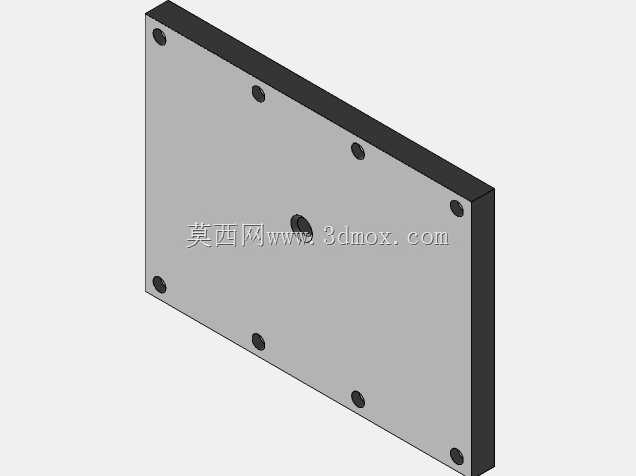

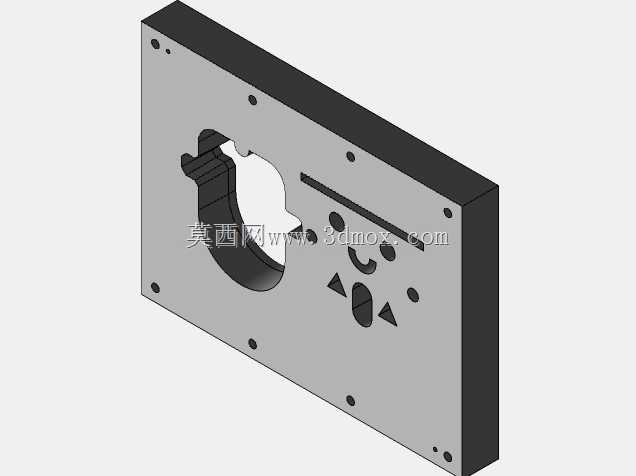

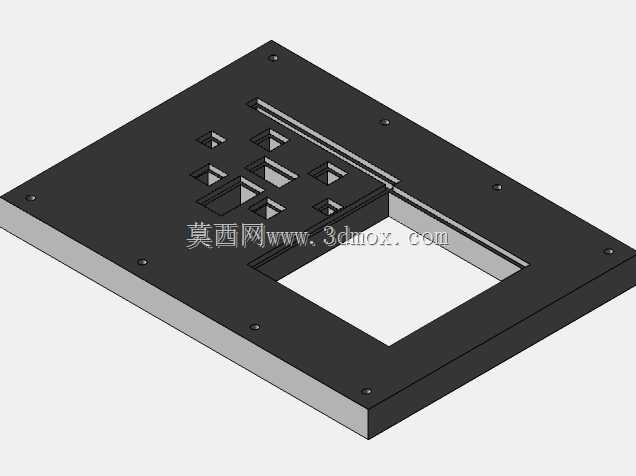

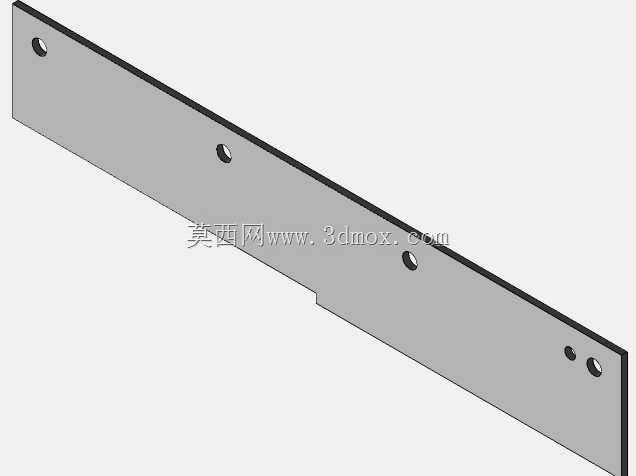

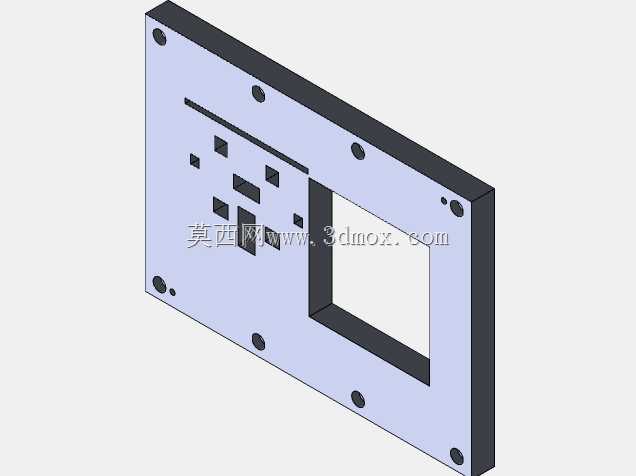

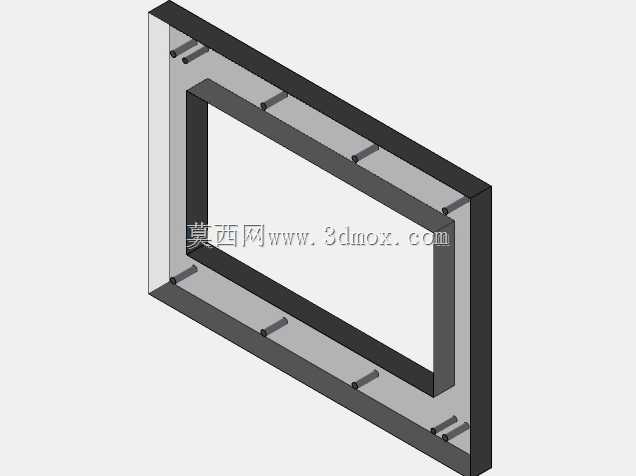

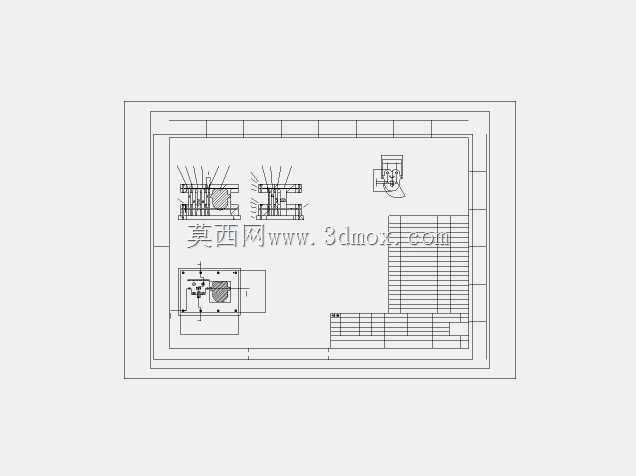

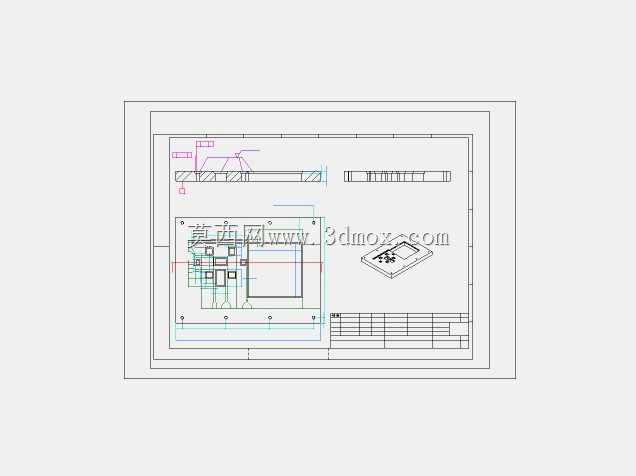

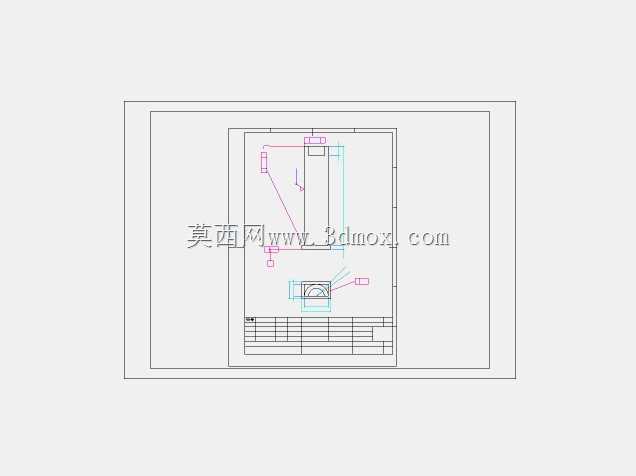

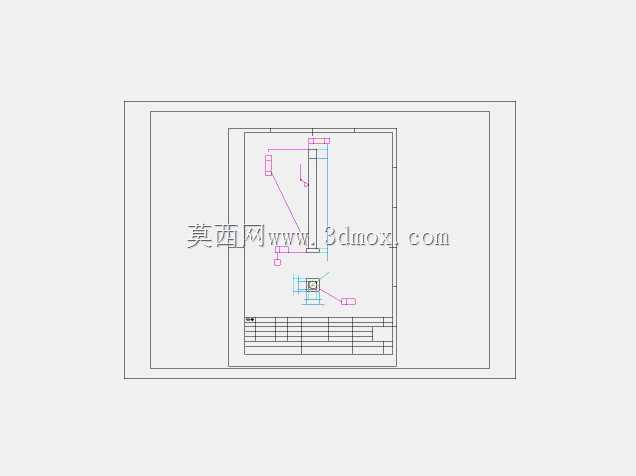

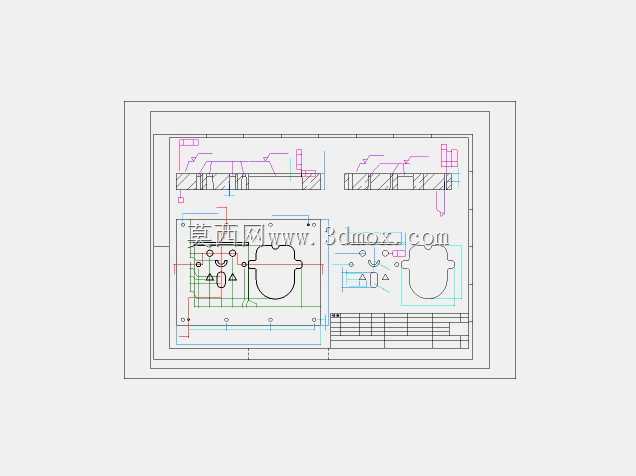

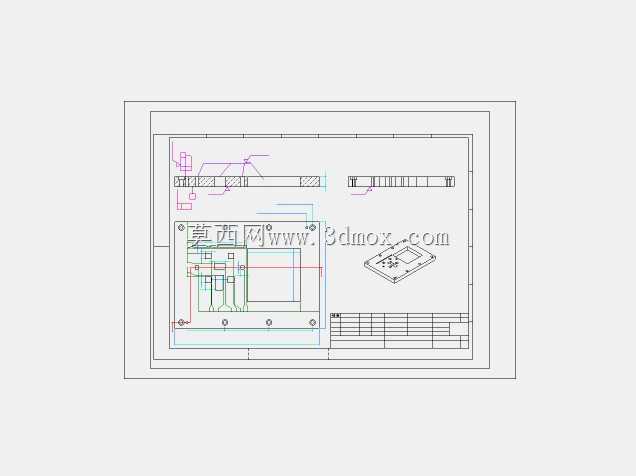

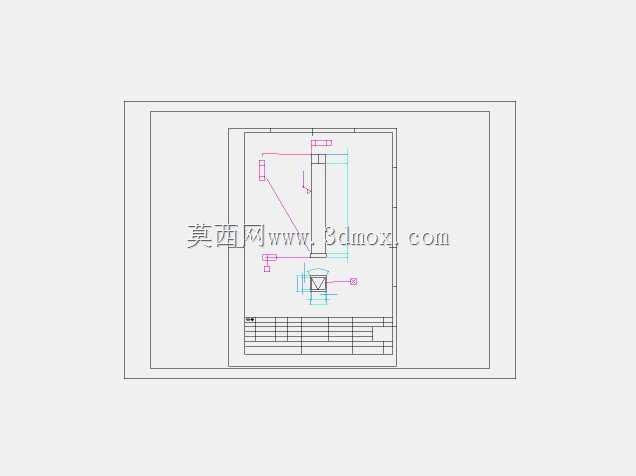

　　从建模细节看，各板件之间保留了明确的分层关系：上模座、垫板、固定板、卸料板及下模座厚度不同，反映出各自功能差异。较厚的模座主要承受弯曲和冲击载荷，较薄的垫板用于保护模座并调整闭合高度，固定板负责凸模或成型件的稳定夹持。上下模之间设置导正关系后，合模过程中刃口不会因偏载而发生侧向错位。对于薄板冲切，导向间隙和凸凹模间隙都需要围绕材料厚度选取，间隙过小会增加刃口磨损和冲裁力，过大则使断面毛刺增大、成型边缘不稳定。

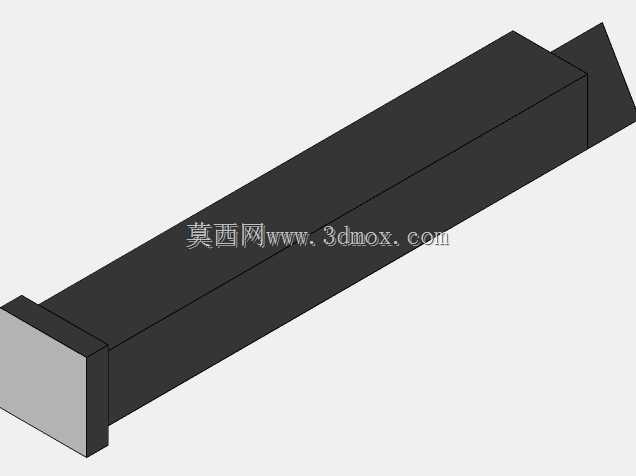

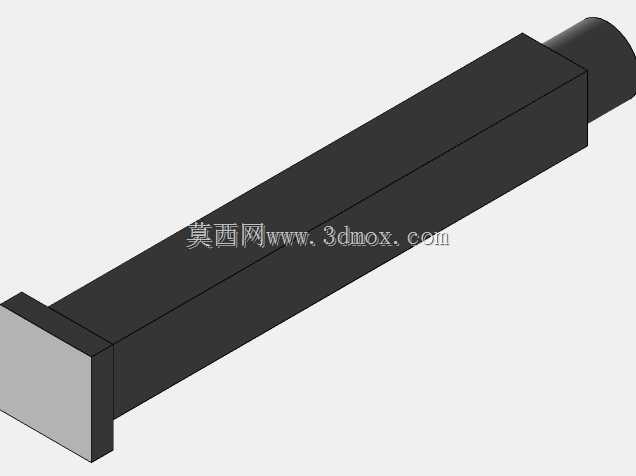

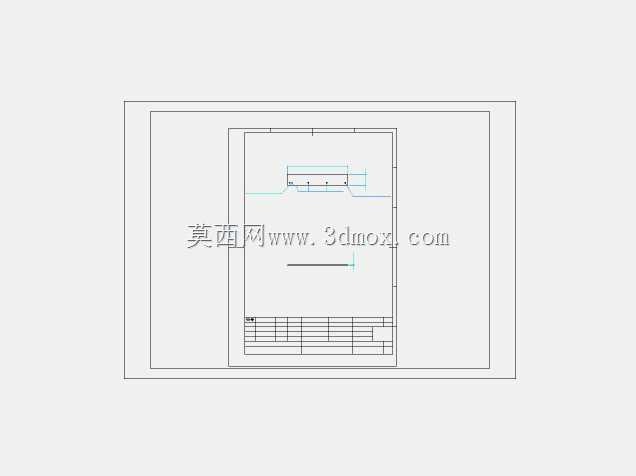

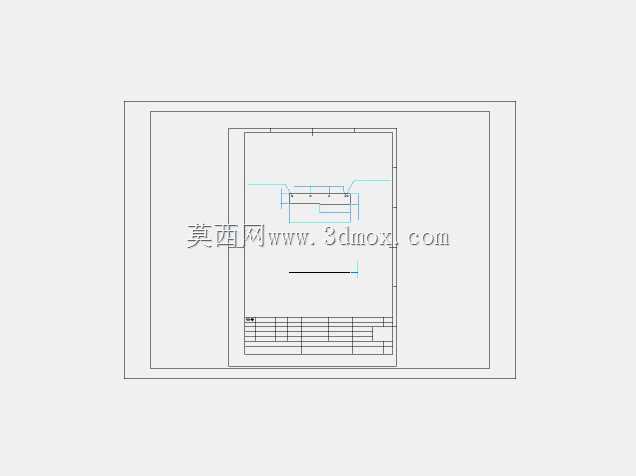

　　该模具的设计重点不只是完成一个零件形状，而是处理冲压过程中的力流和材料流动。冲切区域要求刃口锋利、刚性充足，成型区域则要控制材料拉入和回弹。板材在被剪切瞬间经历弹性压缩、塑性变形和断裂分离，若压料不足，板料会翘曲；若卸料不畅，制件可能抱紧凸模，影响连续作业。因此模型中上下工作部件之间预留了合理的开合空间，下模工作面承担定位与承料，上模工作部件在下行时完成主要动作，回程时通过板件间的相对运动使料片脱离。

　　安装边界方面，下模底板外形决定了在压机工作台上的占位尺寸，设计时需让底板覆盖主要载荷区域，并使压板或夹紧槽位置避开凹模和废料排出空间。上模模柄轴线应与滑块中心、下模工作中心尽量重合，避免偏载引起导柱、导套或刃口异常磨损。闭合高度需要与压力机装模高度匹配，滑块在上止点时应保证取放料空间，在下止点时凸模进入凹模的深度既要满足冲切，又不能造成无效啃切。对于周边设备排布而言，模具前方需留出送料和取件空间，侧面应保留清理废料、检查刃口和拆装螺钉的操作位置。

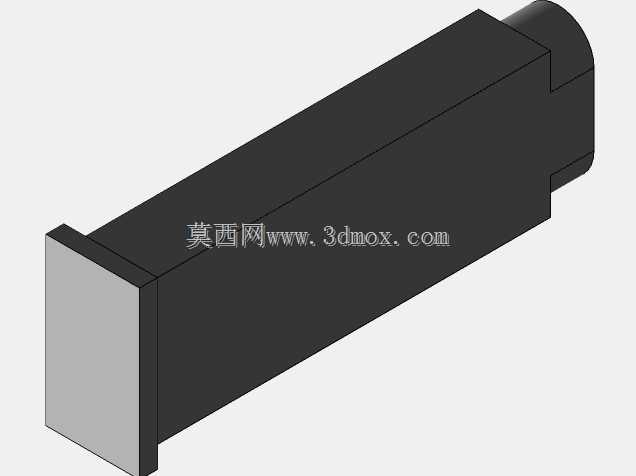

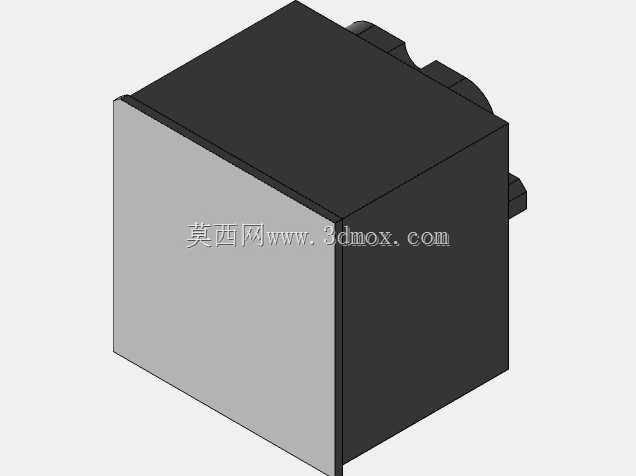

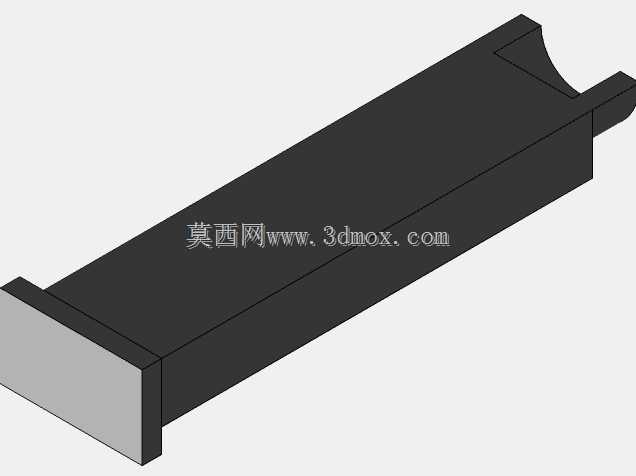

　　三维结构在评审时可直接用于检查干涉：合模状态下，凸模、凹模、卸料件和定位件之间不能出现非正常接触；开模状态下，料片应能沿定位面顺利放入，成型后的制件不应被狭小凹槽卡滞。板件四角和受力集中区的螺钉布置需要形成稳定夹紧闭环，销钉则应靠近工作载荷传递路径，而不是单纯放在便于绘图的位置。对需要后期改型的钣金件来说，将工作刃口和成型块做成可更换镶件更利于维修，磨损后只需拆换局部零件，不必整体报废模座。

　　整体来看，这套工装把钣金下料、成型和模架承载关系集中表达出来，适合结构设计师在冲压工艺规划、压力机适配、模架选型以及教学演示中参考。其价值不在于复杂外观，而在于各层板件、工作元件和安装基准之间的逻辑清晰：力从滑块经模柄进入上模，通过凸模作用于板料，再由下模和底板传回压机台面；材料在受限空间内完成分离与成型，最终得到尺寸稳定、边缘一致的钣金制件。
