钣金冲切复合模具结构设计

　　这套钣金冲切模具主要面向薄板类零件的落料、冲孔与局部成形工序，常见于通讯设备外壳、支架、安装板以及小批量五金件的冲压生产场景。模具整体采用上下分层的板件式结构，上模部分通过模柄或上模座与压力机滑块连接，下模部分固定在工作台面上，依靠滑块往复运动完成板料的剪切与成形动作。

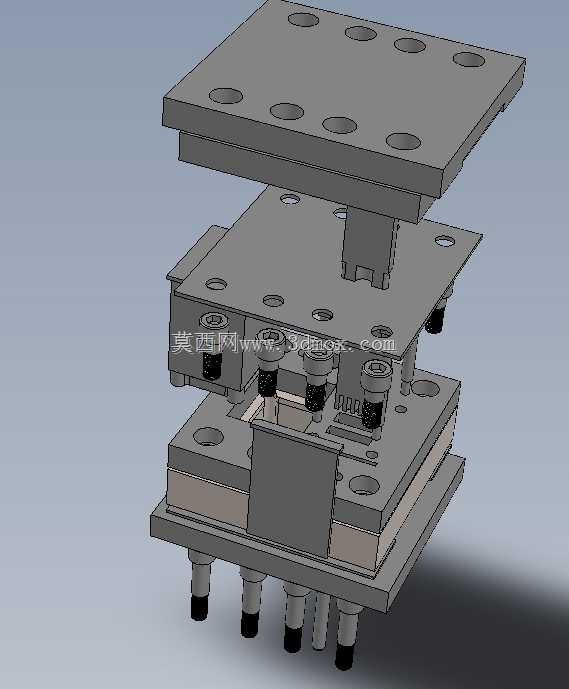

　　从结构布置来看，上模板设置了多组安装孔，用于固定凸模、导套及相关压料元件；下模板对应布置凹模、定位块和卸料导向部件。板料送入模具后，先由侧面或端部定位结构限定送料位置，压力机下行时，压料元件先接触板材，防止材料在冲切瞬间发生窜动；随后凸模进入凹模刃口，沿封闭或局部轮廓完成材料分离。冲切完成后，上模回程，卸料板将包在凸模上的料边剥离，工件或废料则通过下模漏料孔排出，形成连续作业节拍。

　　设计这类模具时，首先要明确板材厚度、材料牌号、冲切轮廓和产量要求。薄板模具对刃口间隙十分敏感，间隙过小会增加冲裁力并加剧刃口磨损，间隙过大则容易造成毛刺增大、断面斜度异常。因此凸凹模之间的单边间隙通常按材料厚度和抗拉强度选取，并在三维结构中保留刃口直壁段和后部让位空间，便于后期修磨。模型中可以看到多根导向件与弹性元件，其作用不只是支撑模板，更重要的是保证上下模在闭合过程中的同轴度，避免凸模受侧向力而折断。

　　模具的外形边界以矩形模板为基础，上层板、中间板和下层板通过柱销、螺钉及导向件串联。安装时，上模座需要与压力机滑块中心尽量重合，下模座通过压板或螺钉固定在工作台上，并保证漏料区域畅通。模板四周的孔位既承担紧固功能，也为拆装、起吊和维护留出操作空间。下部伸出的导向柱在合模过程中先于刃口接触，能够纠正上下模之间的微小偏移，对高速冲压或多工位连续生产尤其重要。

　　在功能特性上，该结构兼顾冲切与压料，适合对平面度、孔位一致性要求较高的钣金件。凸模区域采用独立安装方式，便于根据孔位变化更换易损件；凹模周边设置支撑面，使板料在剪切时受力稳定。弹性卸料结构可以提供持续压料力，减少薄板翘曲；对于较软金属板，还能降低表面压痕风险。中间模板承担传力和定位作用，厚度需要结合闭模高度、弹簧压缩量以及凸模固定长度综合确定，不能只按外观比例搭建。

　　建模过程中应重点检查运动干涉。上下模完全闭合时，凸模进入凹模的深度要满足冲切要求，但不能与下模让位腔发生硬接触；导柱进入导套后需保留足够配合长度，防止开模状态下脱出；螺钉头、销钉、弹簧和卸料板之间要留出装配工具空间。对于需要线切割或磨削加工的刃口零件，三维模型应体现合理的圆角、让位槽和固定台阶，避免出现无法加工的尖角或封闭深槽。

　　实际投产前，还要结合压力机参数校核模具闭模高度、工作台开孔尺寸、模柄规格以及总冲裁力。若多凸模同时冲切，冲压力峰值会叠加，弹性元件的预压力也需匹配材料厚度。送料方向上应设置清晰的定位基准，使每一次冲压都以同一侧边或工艺孔为参照，这样孔距、边距和外形轮廓才能稳定。维修时，刃口经过修磨会使凸模有效长度缩短，因此在垫板、限位块和卸料螺钉位置应预留调整量。

　　整体而言，这套模具结构把导向、冲切、卸料、定位和漏料集中在紧凑的模板框架内，适合作为钣金冲压工装设计的参考。三维结构不仅展示了外观装配关系，也能用于检查合模行程、零件拆装顺序和板料作业空间，为后续工程图绘制、零件加工以及现场试模提供直接依据。
