便携工程绘图收纳包翻盖防护结构

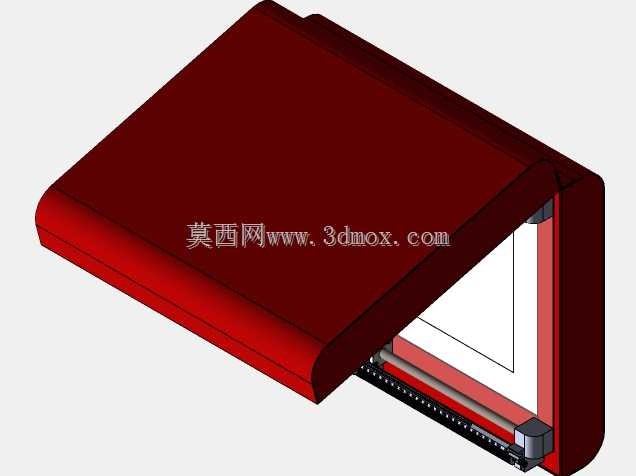

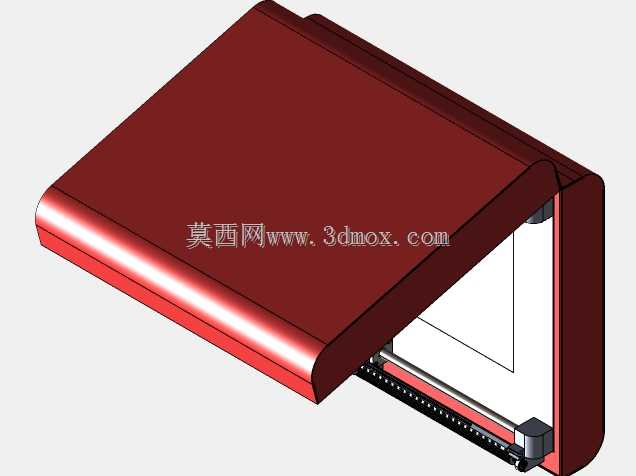

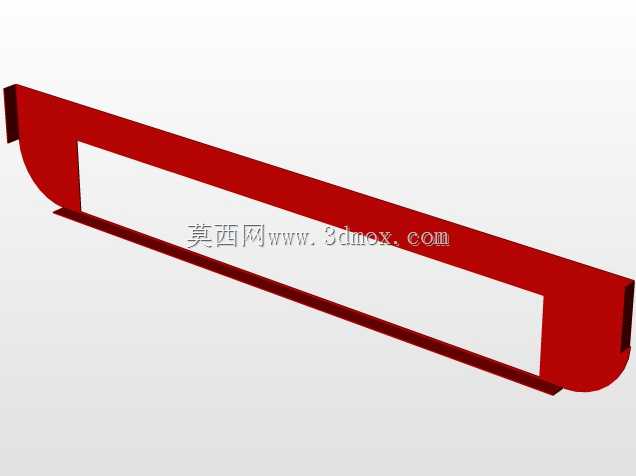

　　该结构针对外勤工程技术人员携带图纸、测量记录板、小型绘图辅具的实际场景设计，整体采用翻盖式硬质防护构型，区别于普通软质文件袋，外壳具备足够的抗挤压能力，在工地巡检、现场测绘、户外勘测等工况下，可避免包内纸质图纸、薄型记录板材被外力弯折、磕碰污损。包体上盖采用大弧度圆角过渡造型，边缘做卷边强化处理，既消除硬质壳体的锐边安全隐患，也提升了壳体整体的抗弯刚度，当包体受到侧向挤压时，弧形曲面可将局部集中应力分散至整个盖体板面，减少局部凹陷变形的概率。

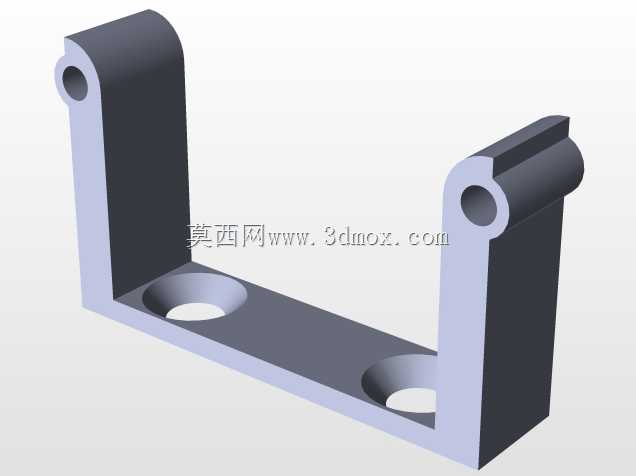

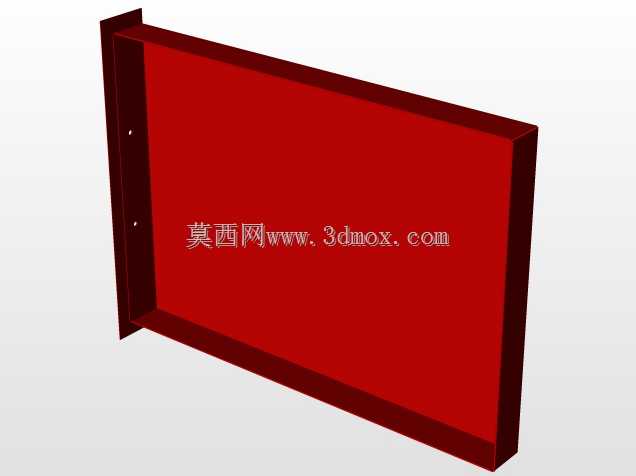

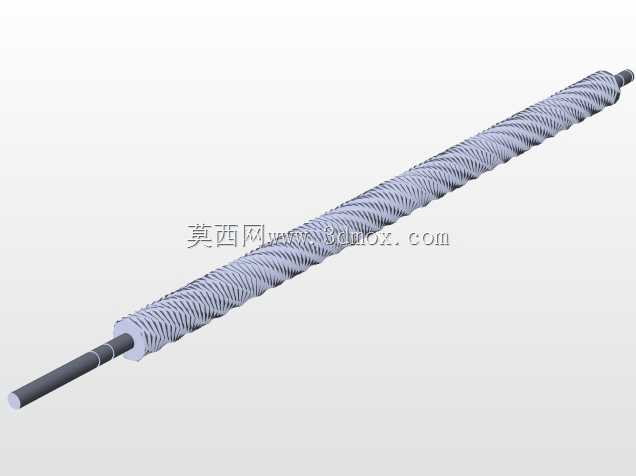

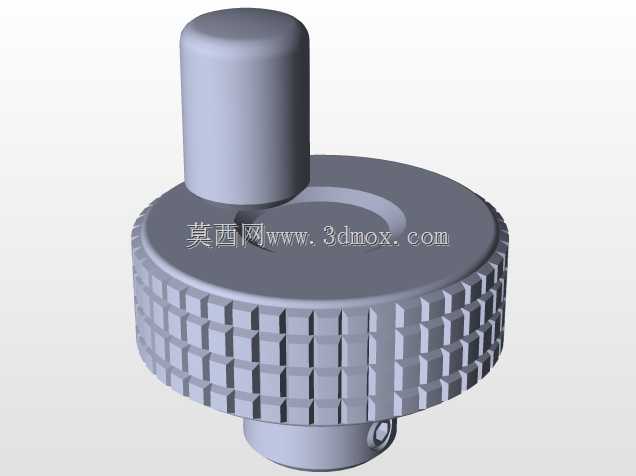

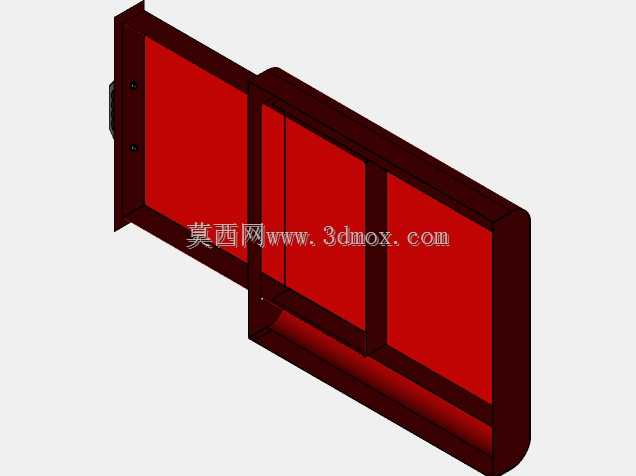

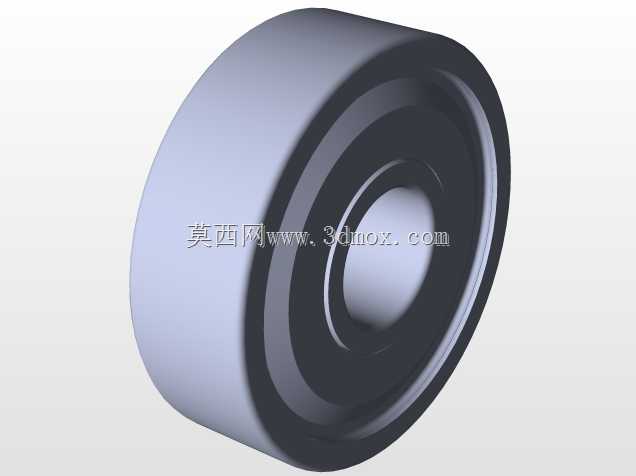

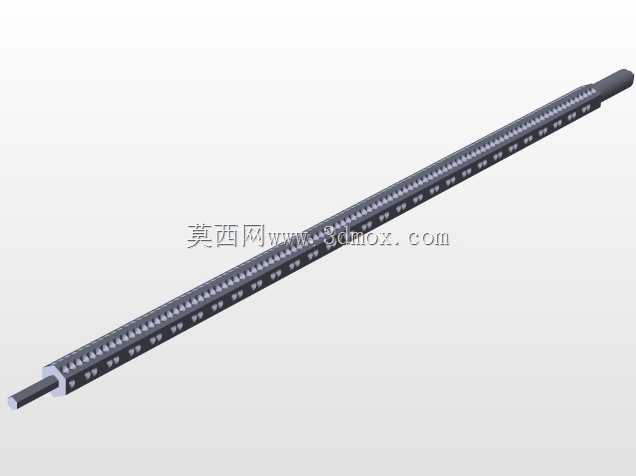

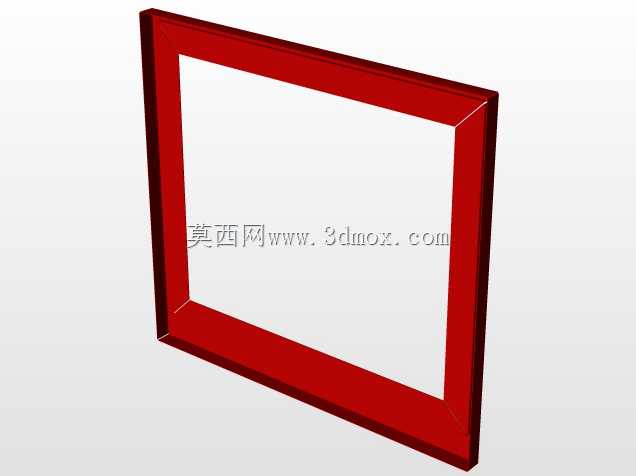

　　从装配边界来看，上盖与下盒体的后侧采用长跨度铰接布局，铰接轴沿包体宽度方向通长布置，开合过程中盖体运动轨迹稳定，不会出现单侧卡滞、翘边的问题；盖体开启后可维持大角度翻开状态，方便使用者直接在包内承托的绘图板上完成现场草图绘制、尺寸标注作业，无需额外寻找平整支撑台面。下盒体内部预留平整承托空间，边缘设置限位挡边，可对放入的绘图板、图纸夹形成周向定位，避免携带过程中内部物件来回窜动摩擦。包体开口侧配置横向锁止压条，压条沿开口全长分布，闭合后可让上盖与下盒的贴合面均匀压紧，防止雨水、扬尘从拼接缝隙进入包内，适配户外复杂作业环境。

　　设计过程中优先考虑手持携带的人机特性，盖体顶面做大面积平整处理，无突出外置构件，堆叠搬运时可平稳叠放多个同规格包体，不会出现滑移滑落问题。壳体壁厚按照硬质便携防护容器的常规受力要求设定，在控制整体重量的前提下，保证成年人单手握持携带、短时坐压不会发生永久性塑性变形。内部承托面的平面度经过结构优化，绘图时垫板不会出现局部悬空晃动感，配合底部的支撑凸点，即便放置在不太平整的工地地面、碎石表面，包体也能保持相对稳定的支撑状态。

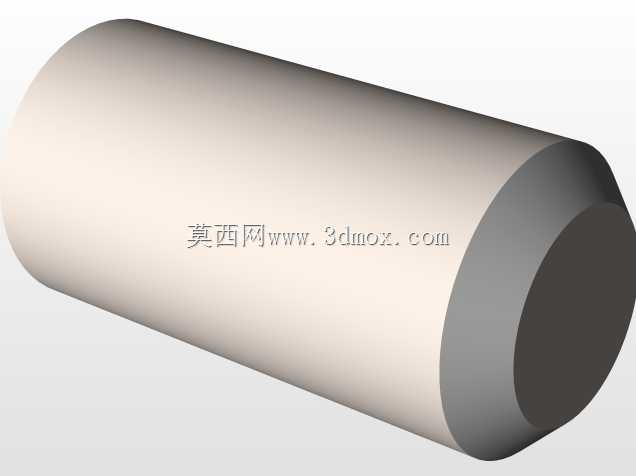

　　铰接位置的间隙经过合理预留，长期反复开合后不会因壳体轻微磨损出现盖体偏移、对位不准的问题；开口处的密封贴合面设计为阶梯搭接结构，相比直边对接，挡尘挡水的路径更长，防护效果更优。包体边角位置做加厚补强处理，跌落磕碰时首先接触的边角区域可吸收冲击能量，避免冲击力直接传递到内部存放的图纸、绘图工具上。整体结构没有多余的复杂异形构件，壳体脱模工艺性良好，适合批量加工生产，各配合部位的公差预留充分，装配时无需额外调整即可实现顺畅开合，日常使用中维护难度极低，仅需定期清理铰接缝隙内的泥沙即可保证长期可靠运行。
