立式方形塑料烟灰缸结构造型设计

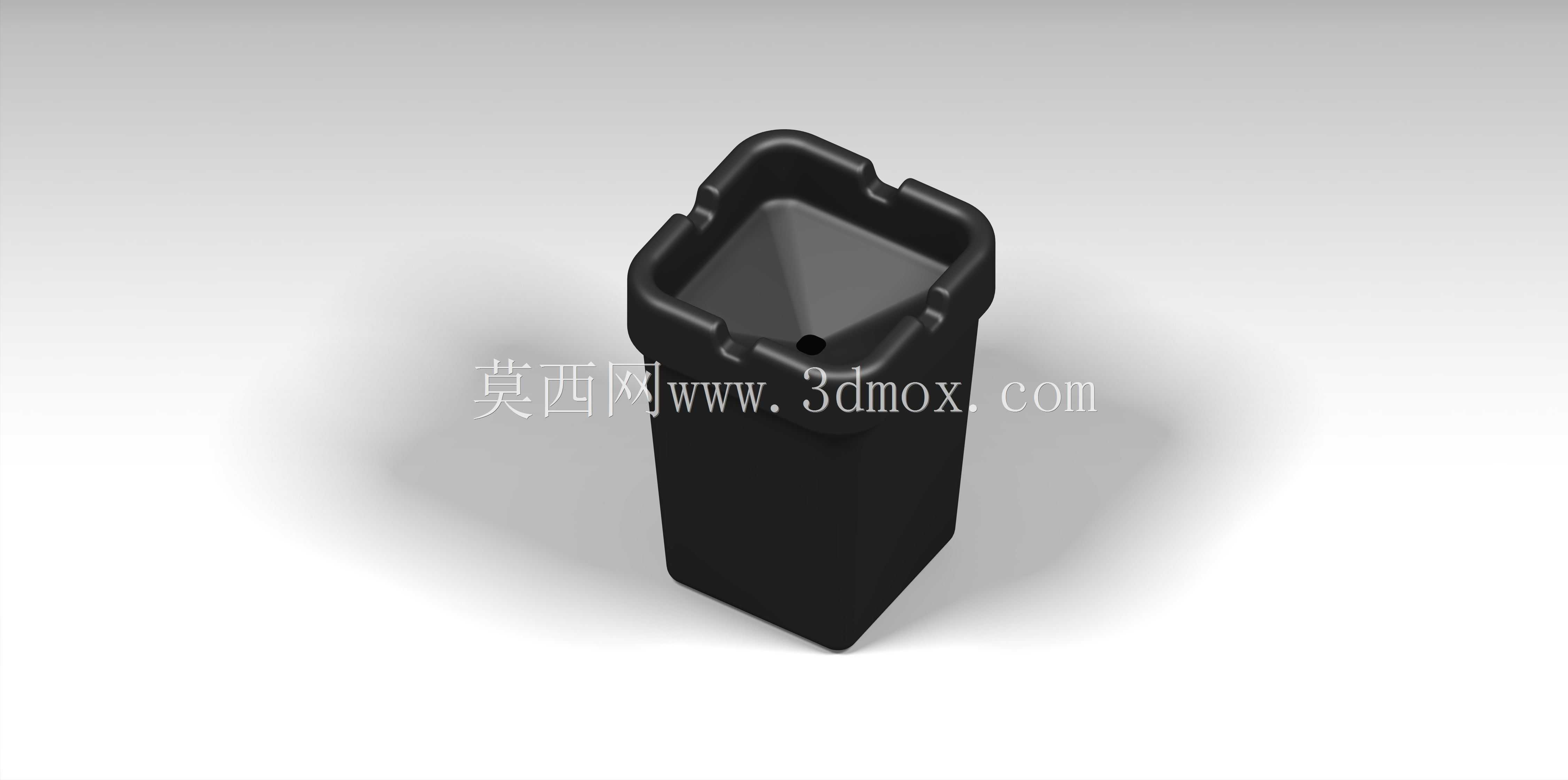

　　该作品呈现的是一款立式方形塑料烟灰缸，整体采用高而窄的柱体形态，区别于常见浅盘式烟灰缸，更适合桌面空间有限、需要集中收纳烟灰并降低烟灰外散风险的使用场景。模型同时表达了外观曲面、实体壁厚和顶部功能结构，可用于日用塑料制品的结构评审、注塑件造型推敲以及周边配套桌面用品的方案展示。

　　从使用功能来看，烟灰缸顶部设置了内凹的盛灰腔，腔体向中心收拢，形成较深的容纳空间。烟灰落入后不易因桌面轻微振动、人员走动带起的气流或空调风而飘散，能够保持桌面和周边区域清洁。顶部边缘布置有多个烟槽，烟槽位置沿方形口部周向分布，可同时支撑多支香烟临时放置。烟槽开口宽度需要兼顾香烟直径和放置稳定性，槽底与口部过渡处做圆滑处理，避免香烟被尖锐棱边压损，也减少使用者取放时的磕碰感。

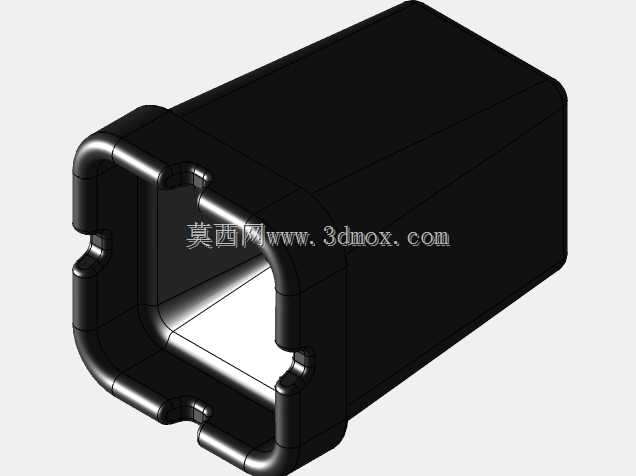

　　结构造型上，产品外轮廓为近似方形的直立筒身，四角采用圆角过渡。圆角并非单纯的装饰处理，在塑料成型中还能改善熔体流动路径，降低角部应力集中，并减少脱模时侧壁划伤的可能性。筒身从顶部向底部略微收束，视觉上更加轻巧，也符合注塑件拔模方向的基本要求。若进入实际开模阶段，外壁需要沿脱模方向保留连续拔模角，内壁则应根据型芯脱模方式设置相应斜度；底部可布置局部加厚区或环形支撑脚，使制品放置在桌面上时形成稳定接触，避免因底面翘曲造成晃动。

　　顶部口沿是该件的关键区域。它不仅承担香烟搁置、烟灰阻挡和手持搬运时的受力作用，还要在频繁擦拭、烟头触碰和温差变化下保持外形完整。口沿外侧可设计成略厚的边框，以提高整体刚性；内侧与盛灰腔连接处应设置圆角，使烟灰清理时不易在死角积存。腔体中心的小孔可作为工艺孔或排水孔理解：在清洗时，积水可通过该孔排出；若作为成品使用，也可配合底部可拆卸结构形成清洁通道。若该孔在最终产品中保留，则需要考虑孔边强度、飞边控制以及与底部密封或承接结构的关系；若不保留，则在建模阶段可将其作为成型工艺方案的评估特征。

　　从安装和摆放边界看，这类烟灰缸属于台式日用器皿，不需要机械安装固定，但占地面积、高度和重心需要协同设计。方形底座占用桌面面积较小，适合会议桌、茶桌、接待台、办公工位和户外休闲桌等环境。较高筒身会使重心上移，因此底部应保证足够支撑范围，壁厚分布也不宜过度向顶部集中。外形尺寸确定时，应先依据常用香烟长度、手指取放空间和单次盛灰量划定口部尺寸，再根据桌面视觉比例确定筒身高度；外围还需预留香烟横向搭放后的伸出空间，避免烟支碰触桌面或相邻物品。

　　建模过程中，实体与表面特征需要分开控制。外壁曲面负责保证造型连续性和光影效果，内部实体则用于检查壁厚均匀性、口沿加强区域、底部支撑以及烟槽与内腔的相交关系。烟槽处属于局部开口和缺口结构，容易产生壁厚突变，设计时应让槽壁与口沿顺滑相接，并在模型中核查是否存在薄钢区域、倒扣或无法一次脱模的特征。对于批量生产而言，该件适合采用注塑成型，材料可围绕阻燃、耐热、易清洁和耐冲击等要求选择；结构工程师在后续深化时，还需结合浇口位置、熔接痕走向、顶出布局和收缩率对模型进行修正，使外观造型与成型工艺保持一致。
