国际象棋主教棋子精细造型结构

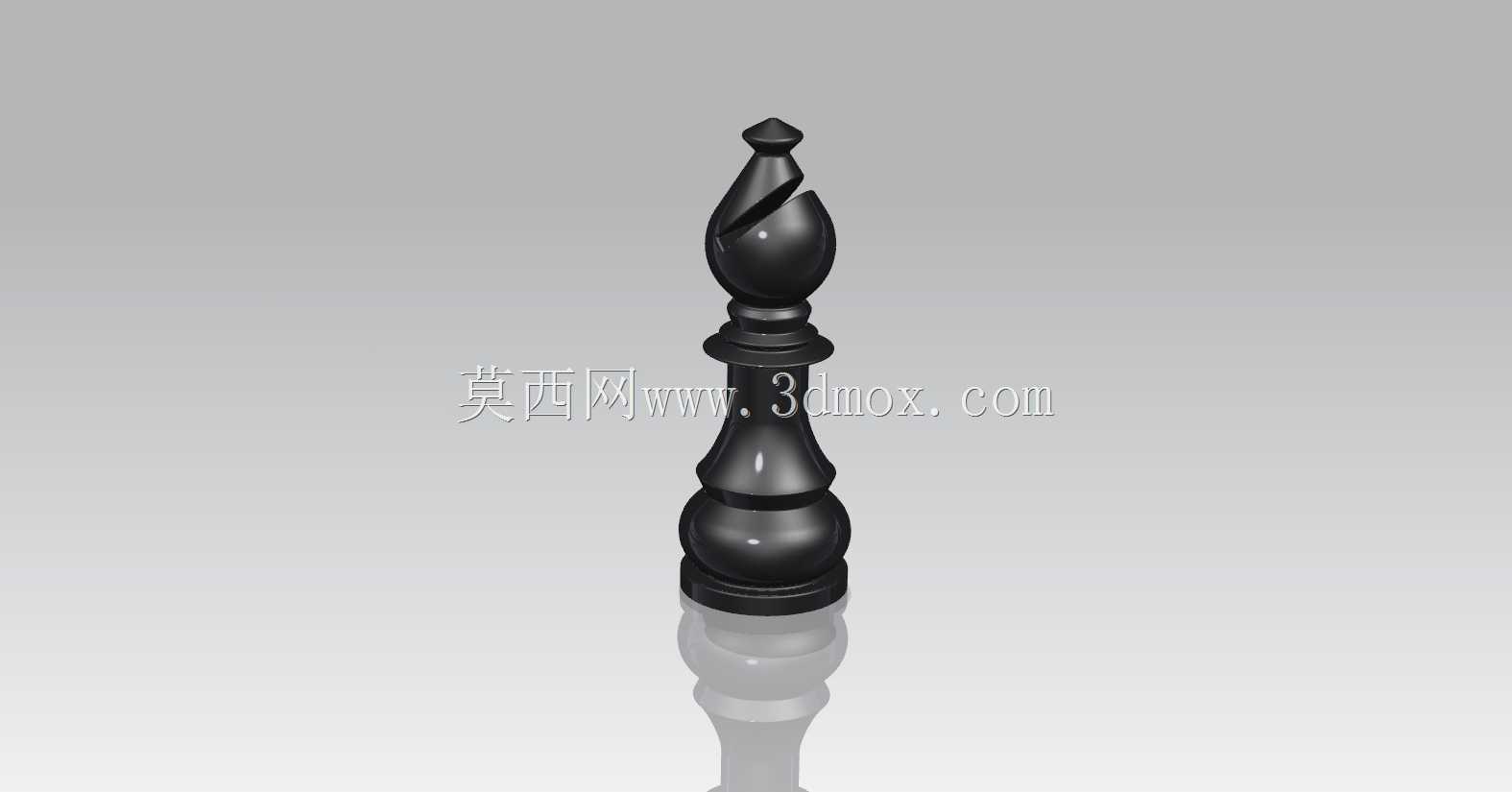

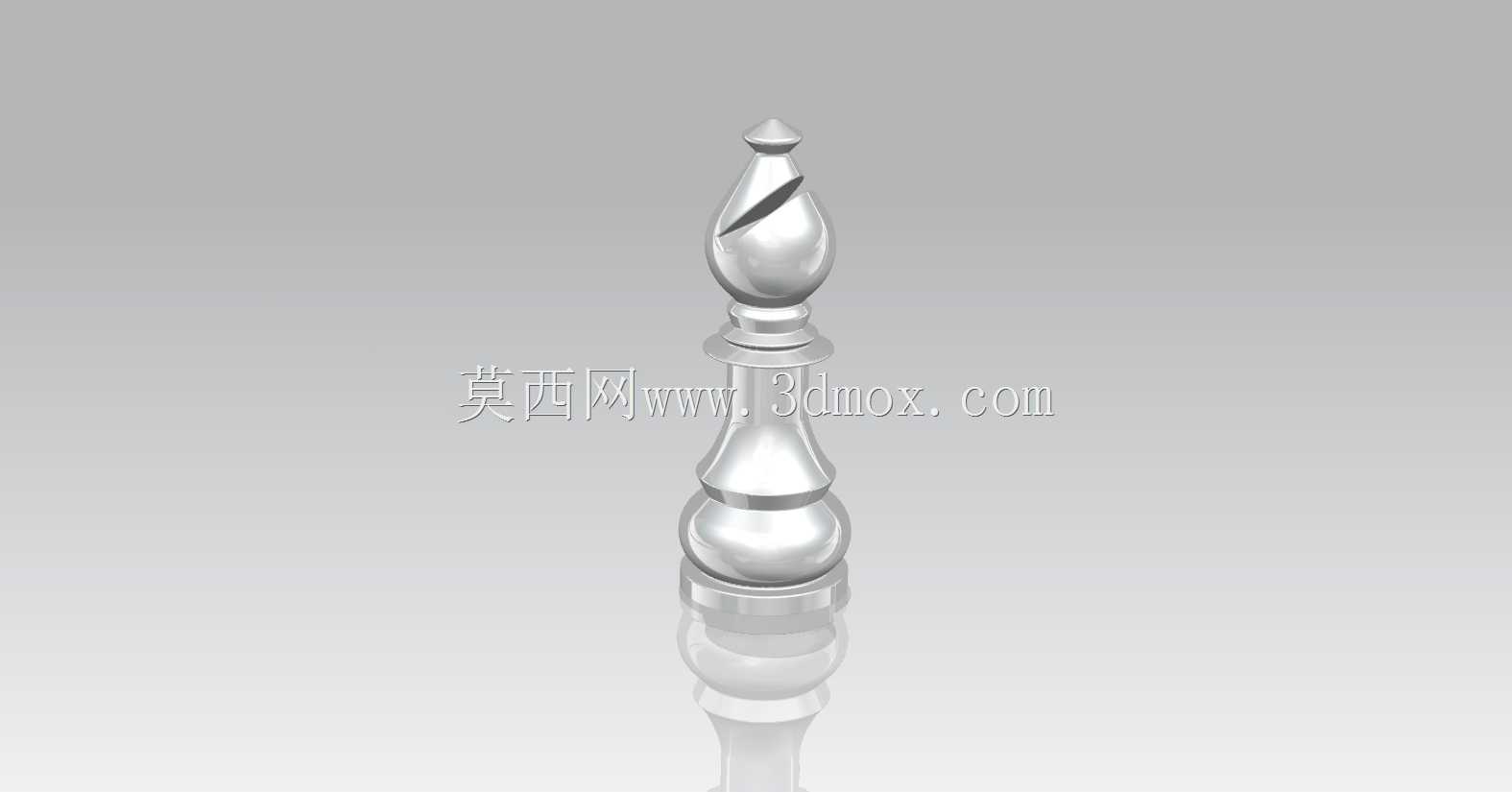

　　该主教棋子的三维造型围绕国际象棋标准对局识别逻辑展开，整体采用回转体为主的曲面构建方式，兼顾桌面棋具使用、文创摆件开发、3D打印样件制作以及教学演示等多场景需求。棋子主体沿竖直中心轴完全对称，底部设置平整的圆形支撑端面，能够稳定放置在棋盘格平面上，摆放后无晃动、侧倾风险，底面边界与棋盘方格的接触面积经过合理控制，既保证站立稳定性，又不会因底座过大挤占相邻棋子的摆放空间。

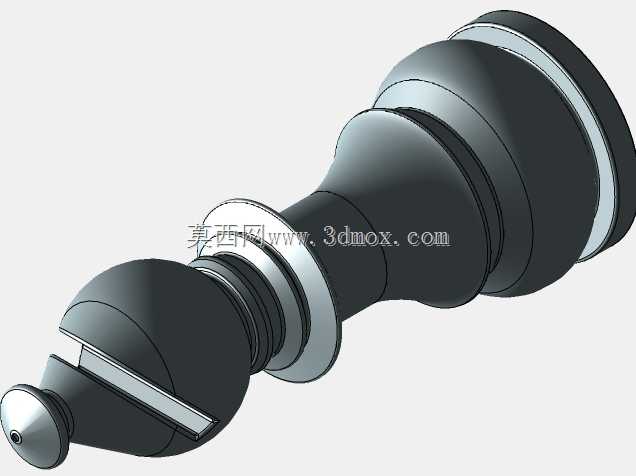

　　从结构分层来看，棋子自下而上依次为底座、下段收腰柱身、中部鼓形装饰段、上段锥形主教标识段与顶部尖顶。底座采用阶梯式圆弧过渡，最下端为平直贴合面，向上通过两段相切圆弧抬升，避免直角棱边在注塑、树脂打印或金属铸造过程中产生应力集中；下段柱身先向内收窄形成握持区，再向外平滑扩展，棋手在对局中捏取棋子时，手指可自然贴合收腰曲面，移动过程中不易滑脱。中部鼓形段是整个棋子视觉重心所在，曲面采用多段样条曲线拟合，轮廓饱满且无突兀折角，光线照射下能够形成连续的高光带，凸显金属或抛光材质的质感。

　　主教棋子最核心的识别特征为上部的斜向开槽造型，建模时在锥形回转体基础上切除一道贯通两侧的斜向窄槽，槽口边缘做微小圆角处理，既还原传统国际象棋主教的冠部切口符号，又避免薄刃结构在实际加工中出现崩边。槽位下方设置一圈凸起的环形装饰线，将上部标识区与中部握持段明确分隔，装配或后期上色时可沿该环带做分色处理，提升棋子的层次感。顶部收为圆润尖顶，尖端保留小半径圆弧，不存在尖锐锐角，日常使用中不会划伤棋盘或使用者手部。

　　尺寸边界方面，整体高度适配常规国际象棋棋子的比例区间，底座直径约为整体高度的三分之一，符合王、后、车、马、象、兵整套棋子的尺寸梯度关系；棋子最大外轮廓出现在中部鼓形段，该段直径小于底座直径，保证多枚棋子并排摆放时不会互相干涉。所有外表面均为连续顺滑曲面，壁厚设计遵循均匀过渡原则，若采用空心注塑工艺，内壁可随外轮廓同步偏移，避免局部壁厚过大导致缩水凹痕；若采用金属铸造，各转角处的铸造圆角已预留，能够降低充型阻力并减少冷隔缺陷。

　　在实际应用中，该造型可直接用于棋类产品的结构设计验证：导入装配环境后可与标准棋盘方格进行干涉检查，确认棋子在格内移动、换位时的安全间隙；也可作为文创衍生品的基础数模，在保持主教识别特征不变的前提下，替换表面纹理、材质或附加装饰元素。曲面建模过程中以中心轴线为骨架，所有轮廓线段均保持相切约束，修改整体高度或底座直径时，下游曲面能够同步再生，便于整套象棋棋子进行参数化变型设计，满足不同规格棋盘与不同加工工艺的适配需求。
