法兰式隔膜喷嘴精密机械结构

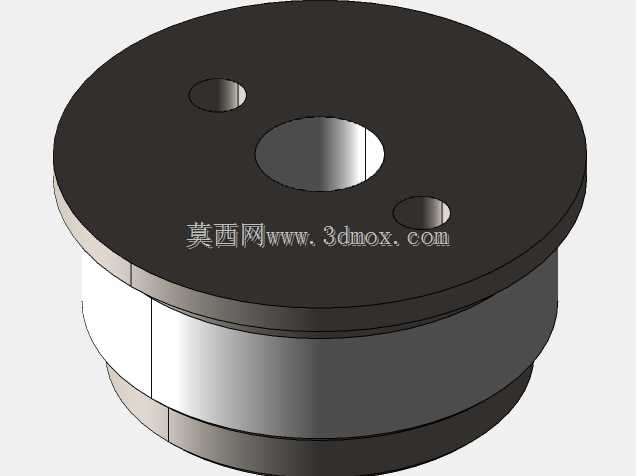

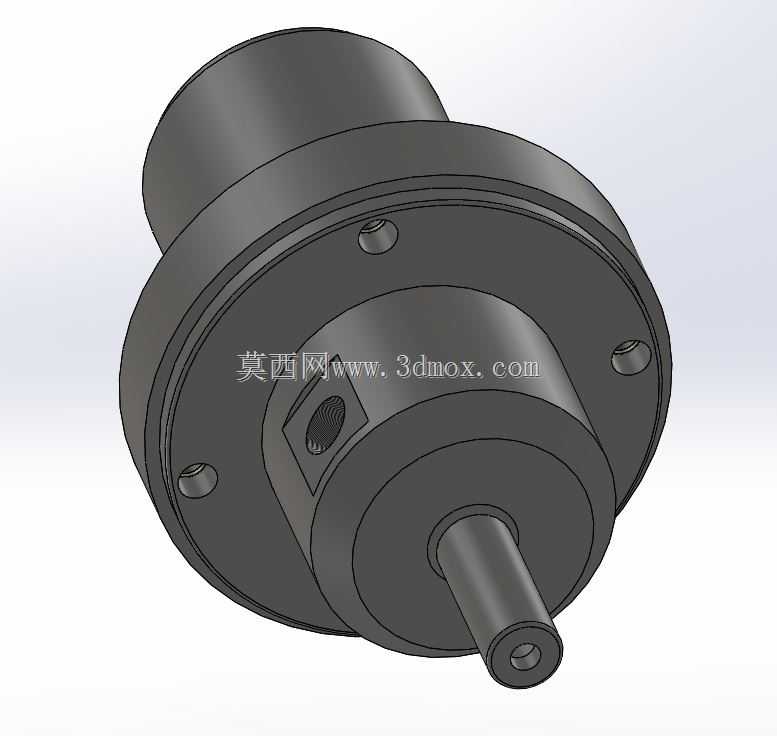

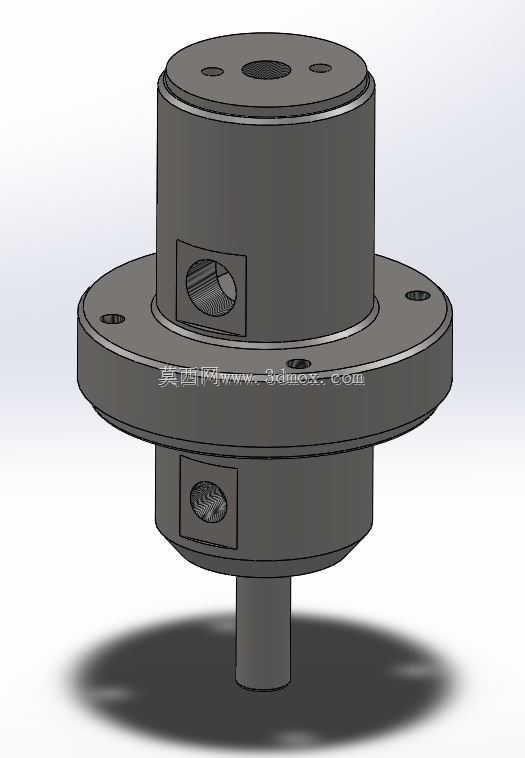

　　该隔膜喷嘴采用上下分段同轴布局，中部设置环形法兰安装盘，法兰盘面沿圆周均匀分布多个沉头安装孔，可直接通过螺栓固定在反应罐体、喷涂腔体或流体管路的对接端面上，安装基准面与喷嘴主轴线保持严格垂直，能够保证装配后喷嘴的喷射方向与设备预设工位完全对齐，避免出现喷射偏斜、密封面错位的问题。喷嘴上部为圆柱形承压腔体，顶端端面开设中心主流道孔与两个对称布置的辅助孔，侧部开设横向内螺纹接口，可接入控制气路或者辅助流体通路；下部腔体同样设置侧向接口，底端延伸出圆柱形导流柱，内部流道与顶端中心孔贯通，整体流道转折处均做圆弧过渡处理，减少流体输送过程中的压损与湍流扰动。

　　从实际工况适配角度来看，这类隔膜喷嘴常应用在自动化喷涂生产线、小型试剂定量加注设备、化工实验反应装置以及食品医药行业的微量流体分装工位，依靠内部隔膜的往复形变实现流体的通断与定量输出，相比普通直通式喷嘴，它可以通过侧部控制接口接入低压气源，驱动隔膜快速启闭，既能够避免输送介质与驱动部件直接接触，防止高粘度、易腐蚀或者洁净度要求高的物料被污染，也可以在断流瞬间快速切断流道，杜绝喷嘴出口出现滴漏、拉丝的问题。在涂装产线中，该喷嘴可以配合往复机或者工业机器人的末端执行器使用，法兰盘直接固定在喷腔支架上，侧向控制接口连接电磁阀输出的压缩空气，通过电信号控制隔膜开合频率，即可实现涂料、脱模剂或者防护液的定点定量喷射；在试剂分装工位，它可以接入微量输送管路，依靠隔膜的定程形变保证每次喷出的流体体积误差控制在极小范围内，满足小剂量分装的精度要求。

　　结构设计过程中，首先确定了中部法兰作为整个零件的安装基准，法兰的厚度经过刚性校核，在承压工况下不会出现翘曲变形，法兰上下的腔体同轴度公差控制在合理范围内，保证内部隔膜安装后可以均匀贴合密封面，不会出现单侧偏磨导致的密封失效。上下两处侧向接口均采用标准管螺纹规格，能够和市面常用的快插接头、气动软管直接适配，无需额外加工转换接头；接口内部的流道与主腔体交接处做了沉孔避让，保证接头拧紧后不会顶触内部隔膜，预留出隔膜正常形变的活动空间。顶端的三个开孔中，中心孔为主流体进出通道，两侧小孔可根据实际使用场景选择作为压力平衡孔、备用接入口或者工艺定位孔，在不同的部署方案下不用修改主体结构即可完成功能适配，提升了零件的通用适配性。底端的导流柱长度经过流道仿真优化，流体从主腔体流出后经过导流柱的稳流段，出口处的流态更加均匀，喷射出的雾场或者液柱形态稳定，不会出现流道出口处流体发散、偏移的问题。

　　外形尺寸方面，中部法兰的外径大于上下腔体的外径，安装时法兰下端面可以贴合配套的密封垫片，垫片受压后完全填充结合面的微观间隙，承压状态下不会出现介质外漏；上下腔体的外径统一，外围没有突出的棱角结构，在设备内部排布时不会和相邻的管路、电气元件发生干涉，整体轴向长度紧凑，适合安装在设备内部空间局促的工位。零件的所有外轮廓转角处均设置了工艺倒角，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或者密封件，也能够在喷涂、阳极氧化等表面处理工序中避免边角处出现涂层堆积不均的问题。内部隔膜的安装腔室尺寸按照标准弹性隔膜的规格设计，腔室的内壁粗糙度满足密封要求，隔膜被上下腔体压紧后，边缘处形成一圈连续的密封带，驱动腔和物料腔完全隔离，驱动用的压缩空气不会窜入输送物料中，输送的物料也不会泄漏到气动控制回路里。在长期运行工况下，该结构的运动部件仅为弹性隔膜，没有高速相对摩擦的配合面，磨损量极低，维护时仅需拆开法兰连接螺栓即可更换隔膜，不用整体拆卸整条管路，日常检修的操作难度很低。针对不同的输送介质，主体结构可以适配不锈钢、工程塑料或者铝合金等多种材质，三维建模过程中所有配合尺寸、螺纹规格、安装孔位都按照实际加工标准搭建，既可以直接用于零件的数控加工编程，也可以导入流体仿真软件中分析不同压力、不同流量下的内部流场分布，为喷嘴的工况参数调整提供可靠的结构依据。
