双环连接传动连杆结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:651074
  • 双环连接传动连杆结构设计
  • 双环连接传动连杆结构设计

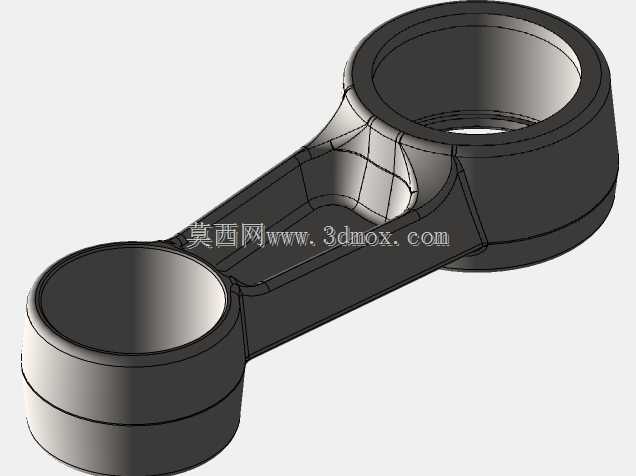

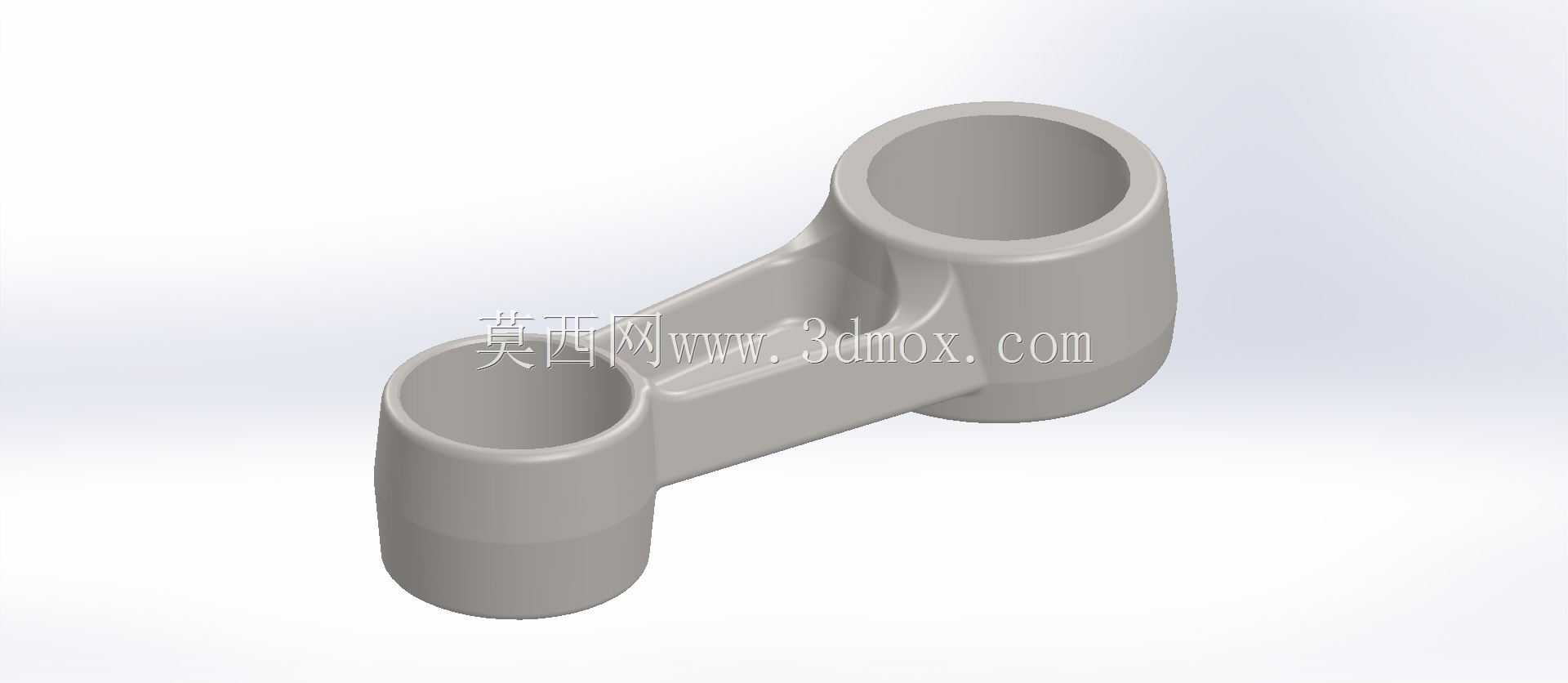

  在往复动力传递的机械结构里,连杆是把旋转运动和直线往复运动做双向转换的核心承载件,这套双环一体式连杆的建模思路,完全围绕小功率动力单元的实际装配工况展开。先从安装边界说起,两端的环形座分别对应两个回转销轴,大端环适配曲轴侧的曲柄销,小端环适配活塞销或者从动摆臂的铰接轴,两环的中心距是整个连杆最核心的尺寸链参数,这个距离直接决定了从动件的行程上限,建模时两环的同轴度、中心连线的直线度都做了刚性约束,避免装配后出现运动卡滞。环体本身做了阶梯壁厚设计,环的内壁预留了轴瓦或者衬套的压装余量,内壁的光洁面不需要额外做复杂特征,压入铜衬套之后就能和销轴形成回转摩擦副,环的端面高出连接腹板,既给两侧的限位挡圈留出了安装空间,

  也能在连杆做高速往复摆动时,避免腹板和相邻的机体侧壁发生剐蹭。中间的连接腹板没有采用等厚度的直板造型,而是顺着载荷传递的路径做了曲面过渡,从大端环的外壁平缓收窄再延伸到小端环,腹板和两端环体的交接位置全部做了大圆角融合,这个细节是结构设计里规避应力集中的关键——连杆在工作中承受的是周期性交变拉压载荷,启停瞬间还会叠加冲击载荷,如果交接位置是直角棱边,应力会在棱边处成倍聚集,长时间运行很容易从拐角处萌生疲劳裂纹,大圆角过渡可以把载荷均匀分散到整个腹板截面,不用额外增加整体壁厚就能大幅提升构件的疲劳寿命。腹板的截面采用了工字形演化的薄腹结构,在保证连杆摆动平面内抗弯刚度的同时,尽可能削减垂直于摆动方向的多余材料,

  往复运动的构件每减少一分自重,运动过程中产生的惯性力就会同步降低,曲轴端需要平衡的配重质量也能随之减小,整套动力机构的振动水平会明显下降。实际应用场景里,这类连杆既可以用在小型空压机、微型内燃机的曲柄滑块机构中,把曲轴的旋转运动转化为活塞的压缩往复动作,也可以用在轻工自动化设备的摆臂驱动机构里,作为两个铰接回转点之间的传力拉杆,把凸轮或者偏心轮的动力传递到执行摆臂上。装配的时候两端环的轴线必须保持严格平行,如果两环轴线出现偏角,销轴运转时会出现偏磨,衬套的局部载荷会急剧升高,短时间内就会出现烧衬套的故障,所以建模阶段两个环形端面的平行度、内孔的圆柱度都设置了严格的几何公差约束。外形上整个连杆没有多余的突出特征,

  所有外轮廓都做了顺滑的曲面衔接,既方便铸造或者锻造开模的时候拔模,毛坯成型后不需要大量额外机加工就能得到基础外形,后续只需要精镗两端内孔、铣削两个端面就可以完成成品加工,工艺性非常友好。和分体式连杆相比,这种一体式双环结构没有连杆盖和连接螺栓,零件数量更少,装配时不需要额外做螺栓的预紧力校核,在小载荷、高转速的工况下,没有螺栓松脱的失效风险,结构可靠性更高。设计过程中还在腹板和环体的过渡区域预留了轻量化的优化空间,后续如果需要进一步降低惯量,可以在腹板的低应力区域去除多余材料,只要避开主载荷传递的路径,就不会削弱整体的承载能力。整个构件的所有壁厚都保持均匀过渡,没有出现局部壁厚突变的位置,无论是采用铸铝、铸铁还是锻钢加工,成型过程中都不会因为冷却速度不均产生内部缩孔或者变形,成品的良率更容易控制。
