带鞍座支腿的卧式承压储液罐体

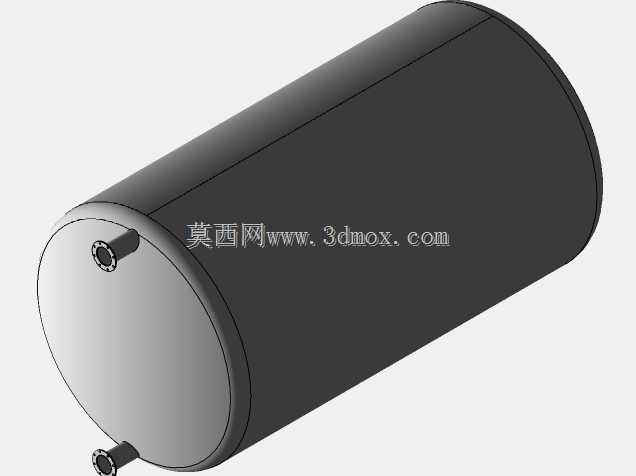

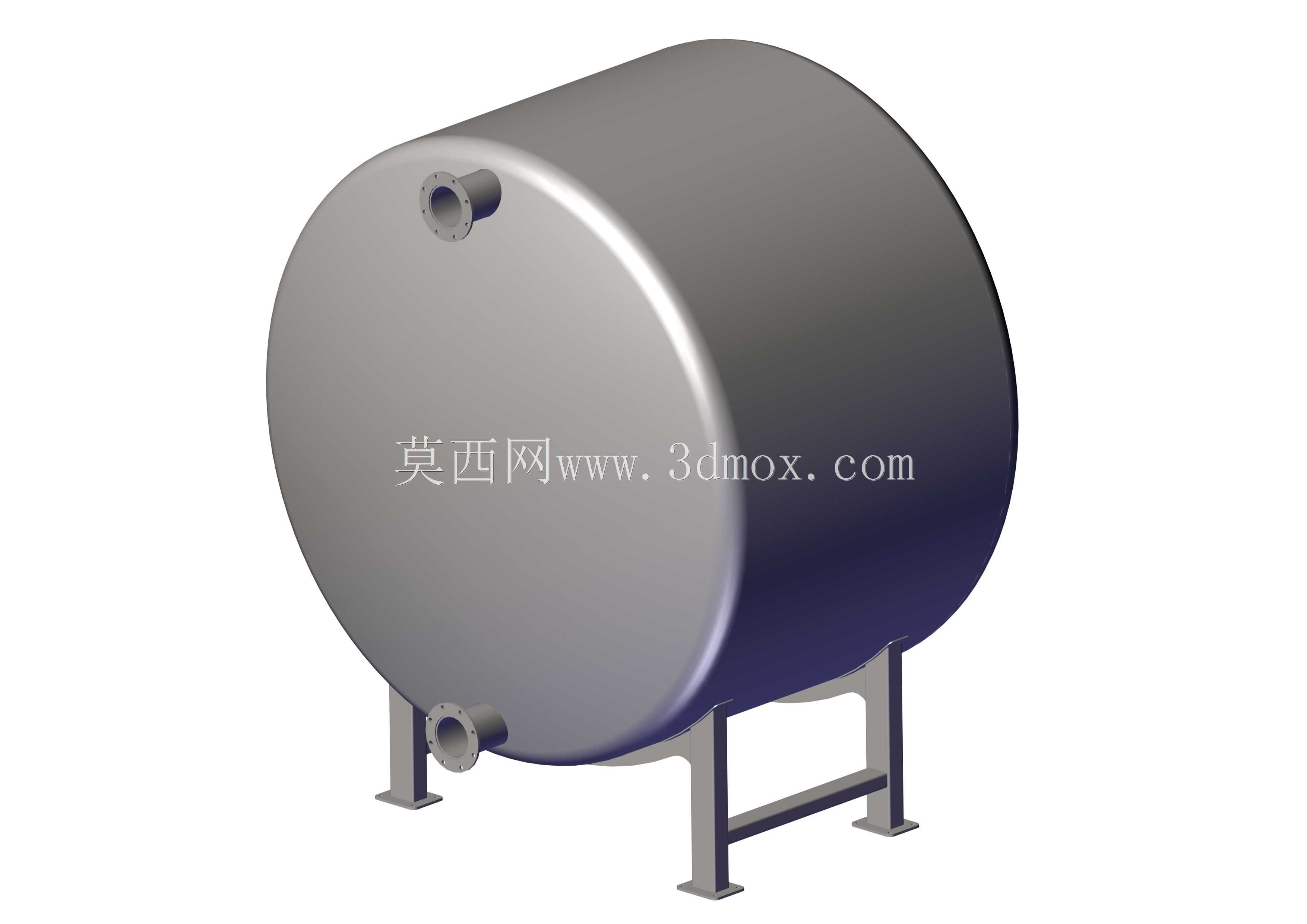

　　这套卧式储液罐体在中小型流体储运、车间工艺缓冲、换热站补水、燃油暂存以及小型化工配料工段里十分常见，和立式储罐相比，它的重心更低，对厂房层高不敏感，日常巡检时人站在地面就能触及侧面接管，吊装就位也不需要超高作业空间。罐体主体采用圆柱形筒身搭配两端椭圆形封头的结构，这种构型不是单纯为了外观规整：圆柱段在承受内压时环向应力分布均匀，椭圆封头则能把端部载荷平顺过渡到筒壁，避免平端盖带来的大厚度加强和局部应力集中。筒身上下两处接管分别布置在上封头附近和下封头低位，上接口可作为溢流、排气或者回流管路接口，下接口正对罐底最低点附近，停机检修时能够把残液尽量排净，减少积液死角。支撑部分采用两件鞍式支腿，支腿不是简单的方管焊接件，

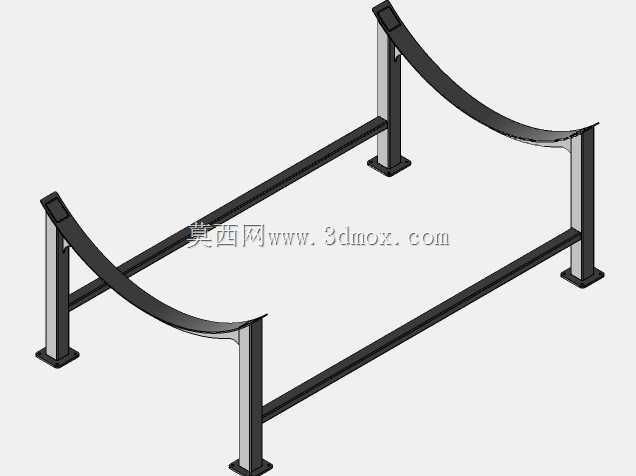

　　而是沿筒身下表面做出弧形贴合面，让罐体重量沿接触弧面分散传递，而不是集中在两条棱线上；支腿之间加设横向连梁，既约束两支腿的相对开合变形，也抵消罐体充液后因筒体微变形产生的侧向推力。支腿底板开出地脚安装孔，现场就位后通过膨胀螺栓或者预埋地脚板固定，底板与支腿立板之间设置加强三角筋，承受满液工况下的弯曲载荷。建模时筒身采用薄壁实体思路控制壁厚，封头与筒身对接处保留焊接过渡余量，接管根部做出凸缘加强结构，避免开孔削弱筒体强度后在压力波动时产生疲劳裂纹。鞍座与筒壁的配合弧面需要严格匹配筒体外径，间隙过大会造成局部点接触，间隙不均还会在焊接或装配时强行拉合，产生附加装配应力。安装边界方面，罐体横向宽度由筒身直径决定，

　　长度方向包含封头凸出量和接管外伸尺寸，布置时要在两端封头外侧预留操作空间，方便拆装法兰和连接管道；下方支腿底板到筒体中心线的高度决定了下接管离地面的净空，需要保证底排管路阀门有安装和操作空间，同时让排污管能够顺坡接入收集系统。上方接管要避开厂房梁柱和检修通道，罐体周围应留出液位计、压力表或者呼吸阀的安装位置。若用于储水或导热油系统，罐体可在筒壁外侧预留保温层支撑件，后期包覆岩棉或聚氨酯保温层后外形尺寸会整体增大，选型时不能只按裸罐尺寸预留机位。若用于燃油或轻质溶剂储存，鞍座处应考虑静电跨接位置，接管法兰也要匹配对应管道等级。结构校核中重点关注满液状态下的两支腿反力、筒体在鞍座边角处的局部切向剪应力，以及封头附近开孔的补强范围；

　　运输状态下则要核算支腿与筒体连接焊缝在颠簸载荷下的强度。三维建模过程中，筒身、封头、接管、鞍座和连梁均可参数化驱动，调整直径、长度、壁厚和支腿跨距后即可衍生出不同容积规格，便于在项目初期快速完成布置校核。模型把焊缝、底板开孔、接管法兰端面和支腿加强筋都做了实体表达，结构工程师可以直接截取断面检查壁厚与支撑关系，管道设计师能够据此对接管口坐标，施工现场也能参照支腿底板位置核对预埋基础，减少因二维图纸表达不清带来的返工。
