内燃机活塞受压工况有限元仿真分析

　　活塞作为往复式内燃机核心运动部件，长期在高温高压交变载荷下工作，其结构强度直接决定整机可靠性与服役寿命。本次仿真针对车用柴油发动机活塞开展静力学强度校核，设定活塞顶面承受20MPa均匀燃气爆发压力，覆盖发动机满负荷工况下的极限受力场景。

　　从实际装机场景来看，该类活塞适配中小排量四冲程柴油机，广泛应用于轻型货运车辆、工程辅助动力单元以及小型固定式发电机组。活塞在气缸内做高速往复直线运动，顶面直接承接燃烧室燃气膨胀做功的推力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转输出扭矩。运行过程中活塞同时承受燃气侧的高温热载荷、往复运动产生的惯性力、裙部与缸壁间的侧向挤压力，以及活塞环槽位置的摩擦交变载荷，受力状态十分复杂。

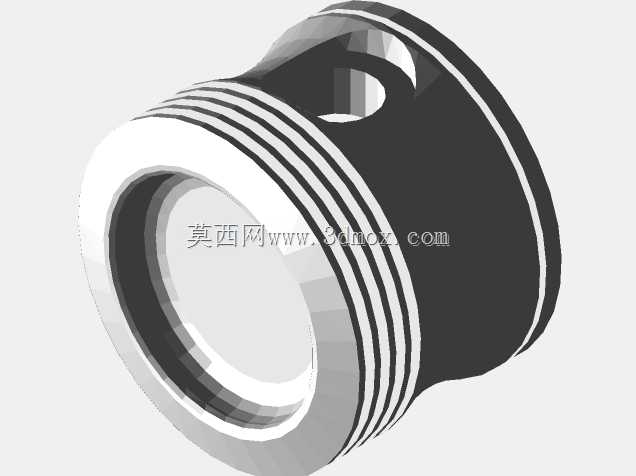

　　开展仿真前的结构建模阶段，需要完整还原活塞所有关键受力特征：顶部燃烧室凹坑的曲面轮廓直接影响燃气压力分布，建模时需保证凹坑圆角过渡无几何尖角，避免应力集中导致计算结果失真；头部三道环槽分别对应气环与油环安装位，槽底的退刀槽尺寸、环岸厚度都要按照实际加工尺寸还原，环岸区域是高压燃气易冲蚀的薄弱位置；活塞销座部位采用加厚凸台结构，销孔内部设计微量椭圆修形，补偿受载后的销孔变形，避免活塞销边缘出现局部应力峰值；裙部设计为中凸变椭圆型线，工作状态下受热膨胀后可与气缸壁保持均匀贴合间隙，既保证导向精度，又避免冷态敲缸、热态拉缸故障。

　　边界条件设置贴合实际装配关系：活塞销与销座孔设置接触约束，模拟销轴对活塞的支撑作用；活塞环与环槽侧面设置接触对，传递燃气作用在环带区域的压力；裙部外侧约束缸壁法向位移，模拟气缸套对活塞的径向限位；载荷以20MPa均布压力施加在活塞顶面及火力岸区域，对应发动机最大爆发压力工况。

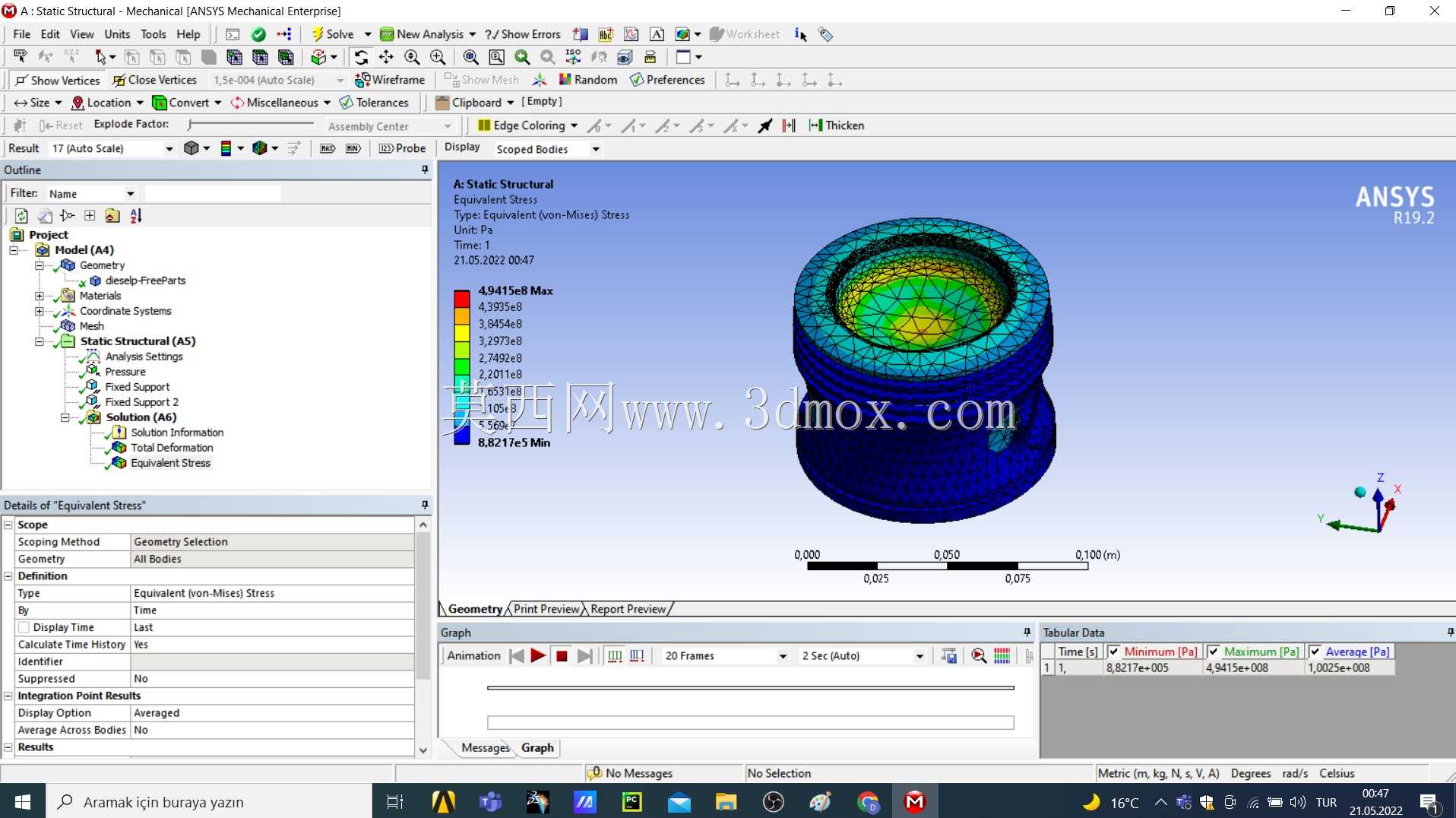

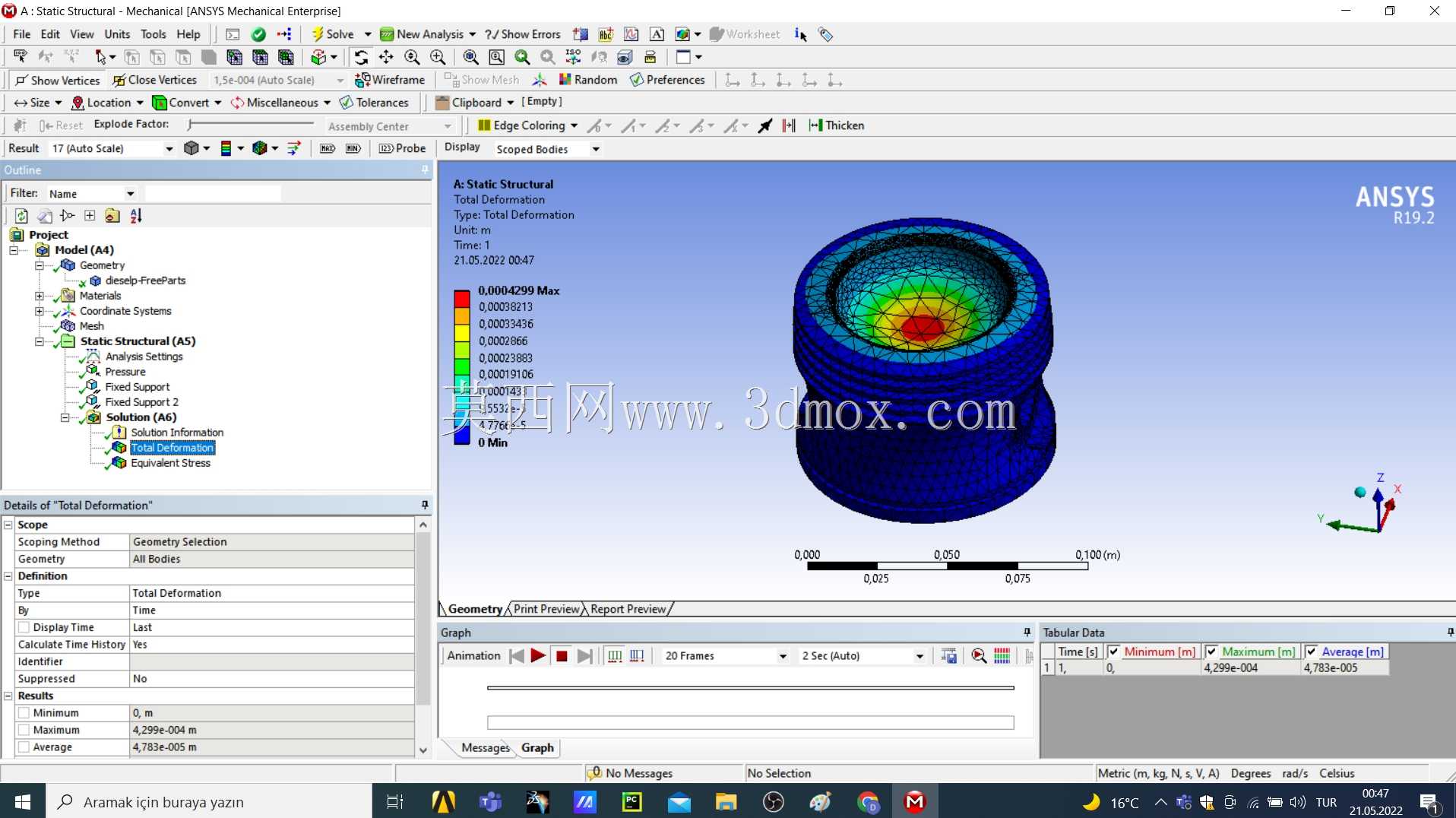

　　从仿真云图结果可以看出，应力高值区域集中在燃烧室凹坑边缘圆角、活塞销座内侧上部以及环槽根部位置，其中销座过渡圆角处应力水平最高，该区域也是实际工程中活塞疲劳裂纹的高发位置。活塞顶面中心区域受燃气压力直接作用产生向下弯曲变形，销座沿活塞销轴线方向出现明显扩张变形，裙部下端变形量相对较小，符合活塞实际受载的变形规律。

　　设计优化阶段可针对高应力区域调整结构：适当加大销座与活塞内腔的过渡圆角半径，分散局部集中应力；在保证燃烧室压缩比不变的前提下，优化凹坑边缘壁厚分布，减薄非受力区域冗余材料，降低活塞整体往复质量，减小惯性载荷；环槽根部可增加微量卸载槽，切断应力传递路径；裙部型线结合变形仿真结果修正膨胀余量，匹配不同缸体材料的热膨胀系数。

　　安装尺寸校核方面，活塞总高、头部环带位置高度、销孔中心至顶面的压缩高度都需要严格匹配发动机缸体、连杆的装配尺寸链，活塞外径与缸套间隙控制在设计公差范围内，活塞销长度与销座跨距保证连杆小头的安装空间，运动全程活塞不得与气门、缸盖避阀坑发生运动干涉。整套仿真流程完整复现活塞极限受压状态，可直接为活塞结构改进、材料选型以及疲劳寿命预估提供量化数据支撑。
