12V37mm76RPM直流行星减速电机

项目分类:电动机 发布时间:2022-06-09 ID:651596
  • 12V37mm76RPM直流行星减速电机

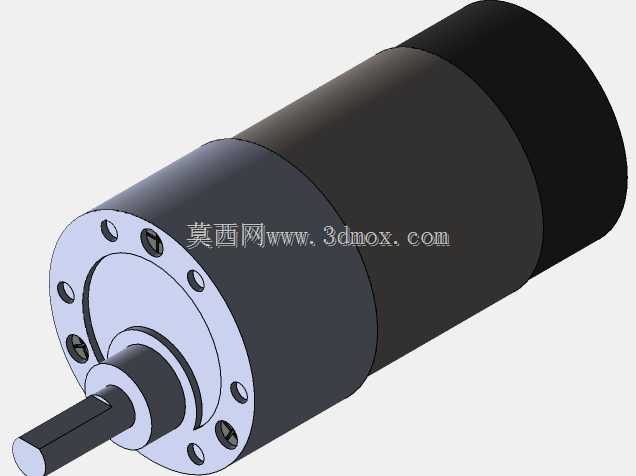

  在小型自动化输送线、桌面式分拣机构、智能阀门执行端、医疗辅助推送装置以及教学实验平台里,低速大扭矩的直流行星减速电机一直是紧凑动力单元里的常用选型。这类执行件既要把直流电源输入的高速旋转转换成设备末端可直接使用的低转速输出,又要在有限安装空间内控制径向尺寸,避免挤占周边传感器、走线槽和安装支架的布置空间。本次梳理的37mm外径直流行星减速电机,额定工作电压12V,输出端额定转速76RPM,结构上采用圆柱筒体加前端法兰安装面的经典布局,输出轴从前端盖中心伸出,整机轴线与输出轴同轴,动力传递路径短,传动同心度容易保证。

  从实际装机场景来看,这类小直径减速电机很少直接裸露使用,多数会通过前端法兰面上的周向安装孔固定在设备立板或支架上:前端法兰盘沿圆周均匀布置多组沉孔与螺纹孔,安装时可从外侧穿入螺钉锁紧,也可在支架侧加工对应螺孔从电机侧锁附,两种装夹方式都能保证电机筒体与安装基准面垂直。输出轴为单伸式圆柱轴,轴端可配套联轴器、同步带轮、小齿轮或者驱动滚轮,轴伸长度预留了常规联轴器的锁紧空间,装配时不需要额外车削改轴;如果设备末端存在小幅径向载荷,轴根部的台阶结构可以承担定位作用,限制带轮或联轴器轴向窜动。

  设计这款电机三维结构时,首先要把动力段和减速段的层级关系理清楚:筒体后半段为直流驱动电机本体,外壳多采用拉制铝筒或钢制喷塑筒,兼顾屏蔽性能与散热面积;前半段集成行星减速齿轮组,前端盖同时作为减速机构的前支撑座,端面上的轴承室、齿轮定位槽、安装孔位需要保持同轴度公差,建模时要以输出轴轴线为全局基准,所有回转特征围绕该基准阵列、拉伸,避免后续出工程图时出现孔位偏心。行星减速部分的内齿圈藏在筒体与前端盖之间,太阳轮直接联动驱动电机转轴,多级行星架逐级降速,最终把扭矩传递到输出轴;这种结构相比平行轴减速箱,最大优势就是径向尺寸完全和电机本体对齐,整机没有外凸的齿轮箱腔体,在狭小设备腔体内布线、装拆都更方便。

  选型核对阶段,37mm的筒体外径是核心安装边界:设备安装位的通孔直径需要略大于37mm,预留0.5-1mm的装配间隙,方便电机从后侧穿入安装板;前端法兰的外径大于筒体,装配后法兰端面贴紧安装板表面,承担轴向定位。76RPM的输出转速对应末端线速度很低,比如配套直径50mm的驱动滚轮,表面线速度大约0.2m/s,刚好适配小型物料缓步推送、阀门缓慢启闭、夹具平缓旋紧的工况,不会因为转速过快产生冲击。12V供电适配常见的铅酸电池、开关电源直流输出回路,在移动小车、户外便携设备里也能直接取电,不需要额外配置高压驱动模块。

  结构细节上,前端盖的安装孔沿圆周均匀分布,建模时采用圆周阵列特征生成,保证相邻孔的夹角一致,现场安装时螺钉受力均匀,不会出现法兰局部翘起的问题。输出轴与前端盖之间设置轴承支撑位,可承受一定的径向悬臂载荷,当输出端挂载小齿轮啮合传动时,齿轮啮合力可以直接传递到端盖轴承,不会把侧向力全部压在减速齿轮和电机转轴上,延长齿轮组使用寿命。筒体表面为光滑圆柱面,没有多余凸起,设备上可以配套抱箍做辅助支撑,对于长行程卧式安装的场景,除了前端法兰锁附,在筒体中段增加一处抱箍固定,能大幅降低电机运行时的悬臂振动。

  在三维装配过程中,还要提前预留接线空间:电机尾部的供电引线从筒体后端引出,建模时要在设备后侧留出至少30mm的走线弯折空间,避免引线被安装板挤压破皮;如果设备布局紧凑,也可以将电机尾部朝向设备内腔,引线沿筒体侧面走线槽固定,远离输出轴的旋转部件。针对需要频繁正反转的工况,比如小型往复推送机构,行星减速结构的反向间隙较小,换向时输出轴的空程量低,工位重复定位精度更容易满足设计要求。整机没有外露的齿轮、传动件,所有运动部件都封闭在筒体和端盖内部,日常工况下不需要额外加注润滑脂,防护性能优于开式传动结构,在多粉尘的轻工生产线上也能稳定运行。
