手压式喷雾瓶喷头组件结构设计

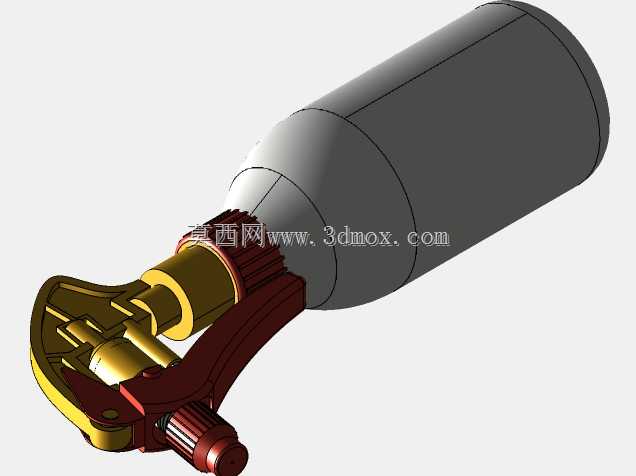

　　日常清洁消杀、园艺浇花、家居分装洗护场景里，手压式喷雾容器是普及率极高的小型日用器具，这套三维结构完整还原了扳机式喷雾头与储液瓶的全部装配关系，拆解后可以清晰看到各功能部件的配合逻辑，对于做日用品结构开发、注塑件分型设计、小型流体器具研发的工程师来说，是非常典型的参考案例。

　　从实际使用逻辑倒推结构设计，首先要满足单手握持按压的操作习惯：扳机摆臂的回转支点设置在喷头壳体内部，红色扳机的按压行程控制在15到20毫米区间，成年人单手握持瓶身时，食指自然搭在扳机外侧，按压力度控制在8到15牛，既不会因为力度过小导致每次泵出液量不足，也不会因为阻力过大造成长时间操作手指疲劳。喷头内部集成了微型柱塞泵结构，每次扣动扳机，柱塞在泵腔内做直线往复运动，配合进液口的单向阀结构，先在泵腔形成负压将瓶内液体从吸液管抽取上来，再通过柱塞挤压将液体压入喷嘴流道，高速液流经过喷嘴处的旋流芯结构，在离心力作用下打散成微米级雾滴，从前端红色喷嘴帽的中心小孔喷出，形成均匀的扇形雾化面。

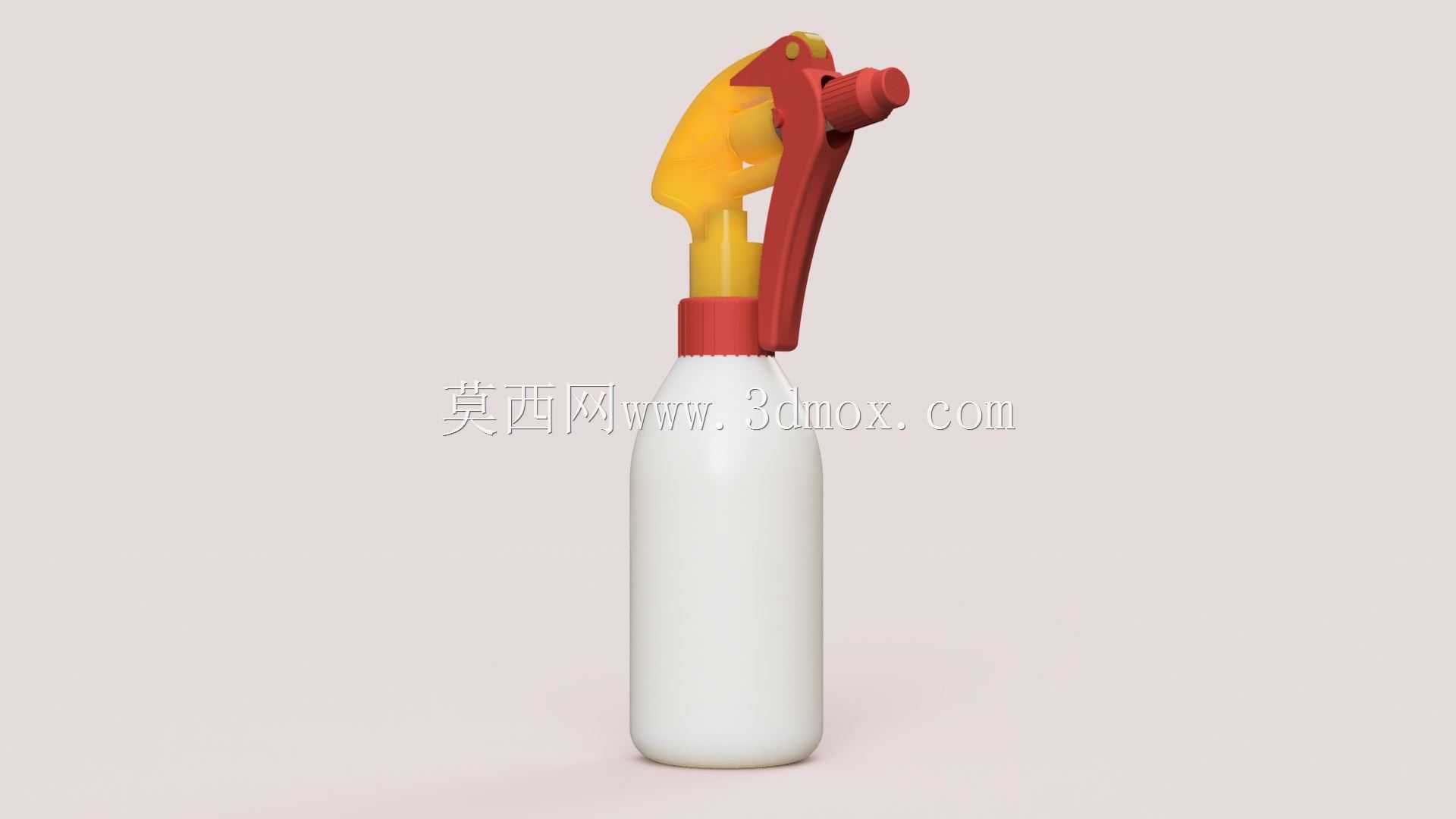

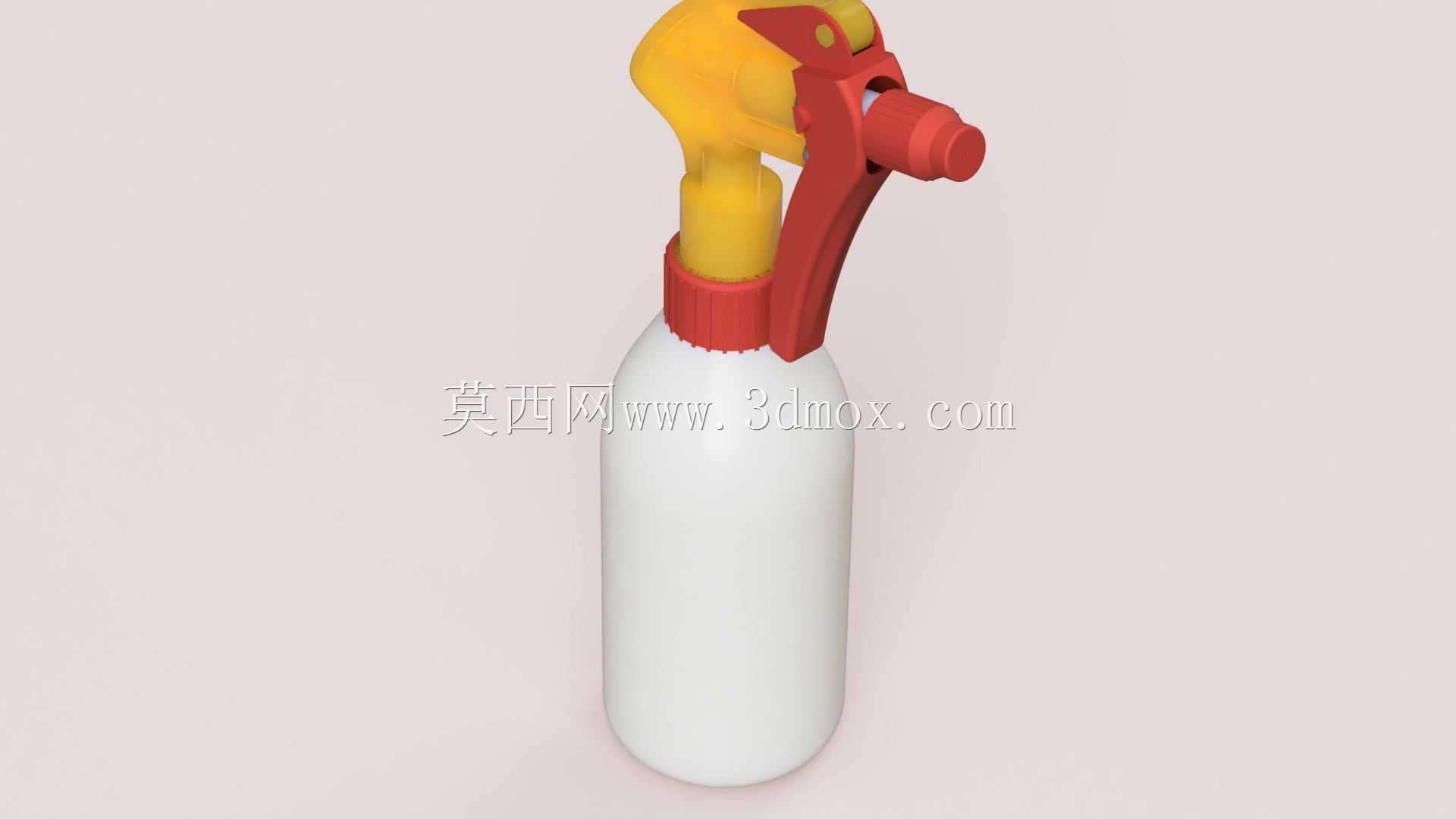

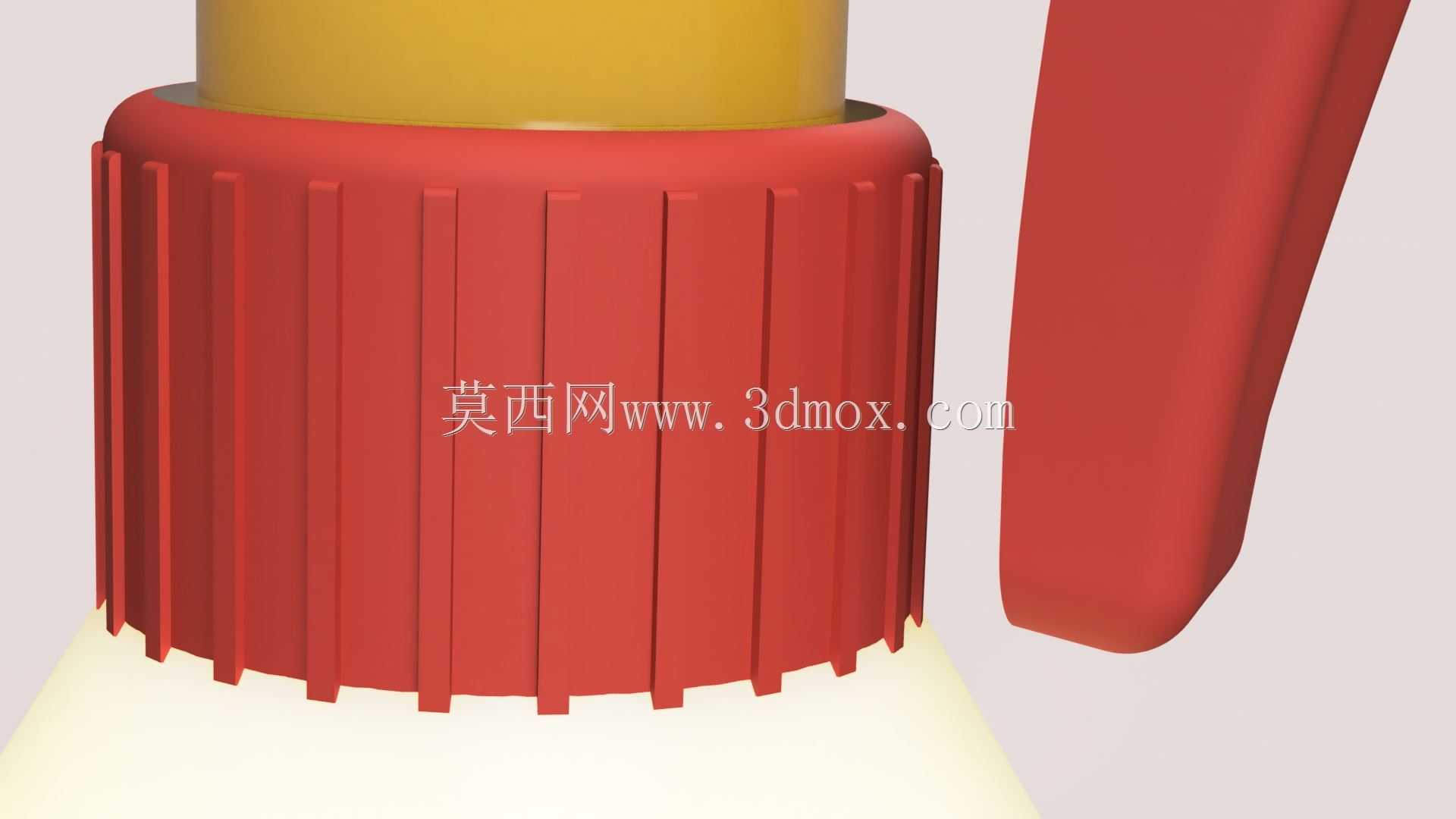

　　外观布局上，储液瓶采用乳白色半透明HDPE吹塑成型，瓶身做直筒圆肩造型，底部设置圆角过渡避免放置时应力开裂，瓶身外径控制在60到70毫米区间，整体瓶高不含喷头部分约160毫米，常规500毫升容量的瓶身可以适配绝大多数家用置物架、清洁工具柜的存放空间，瓶身顶部的螺纹瓶口采用标准28牙日用瓶口规格，和喷头下方的红色锁紧螺盖旋合配合，螺盖内部设置密封垫片，拧紧后可以完全避免瓶内液体倾倒渗漏，哪怕容器整体倒置摆放，也不会出现液体从螺纹缝隙漏出的问题。

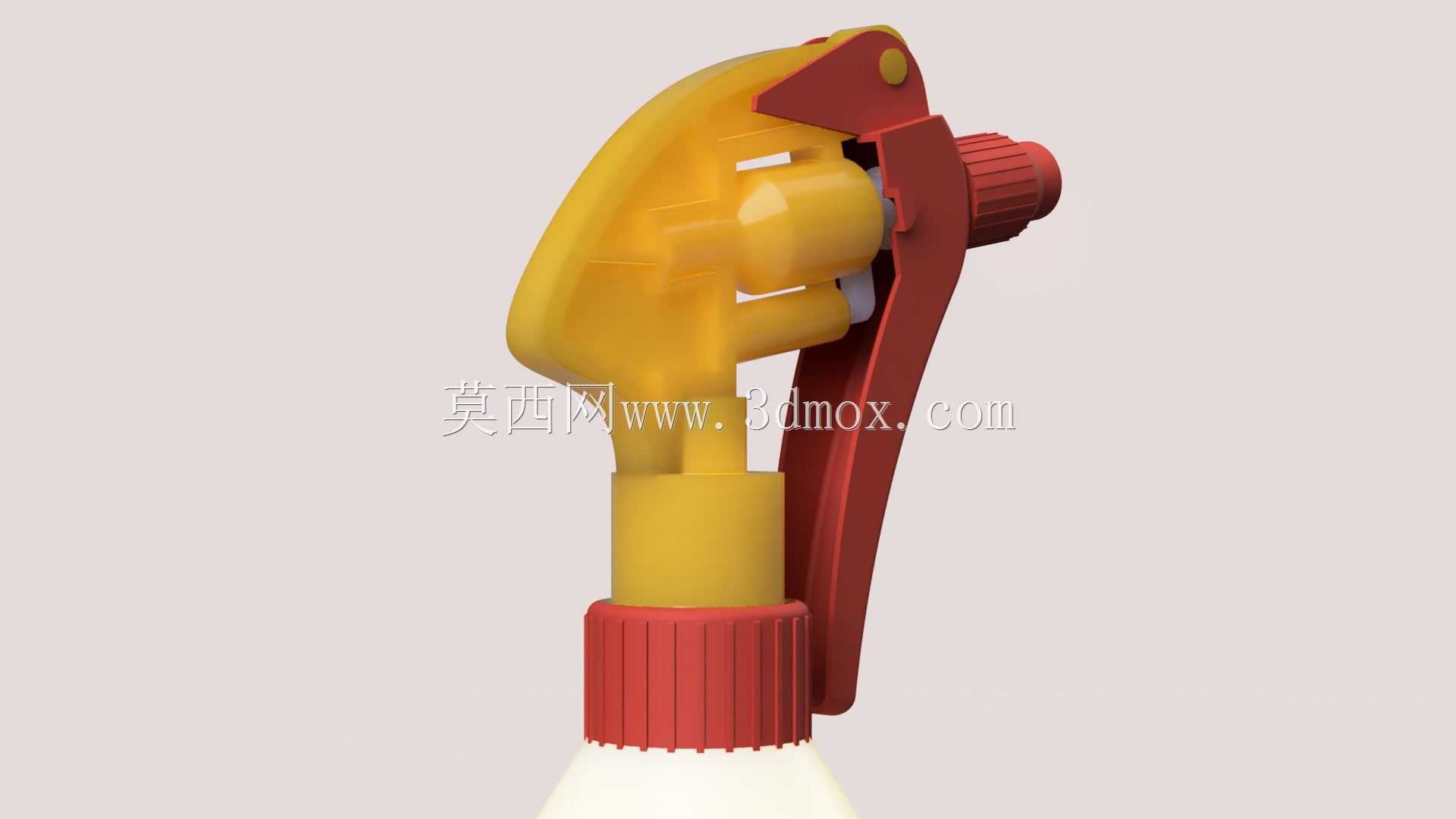

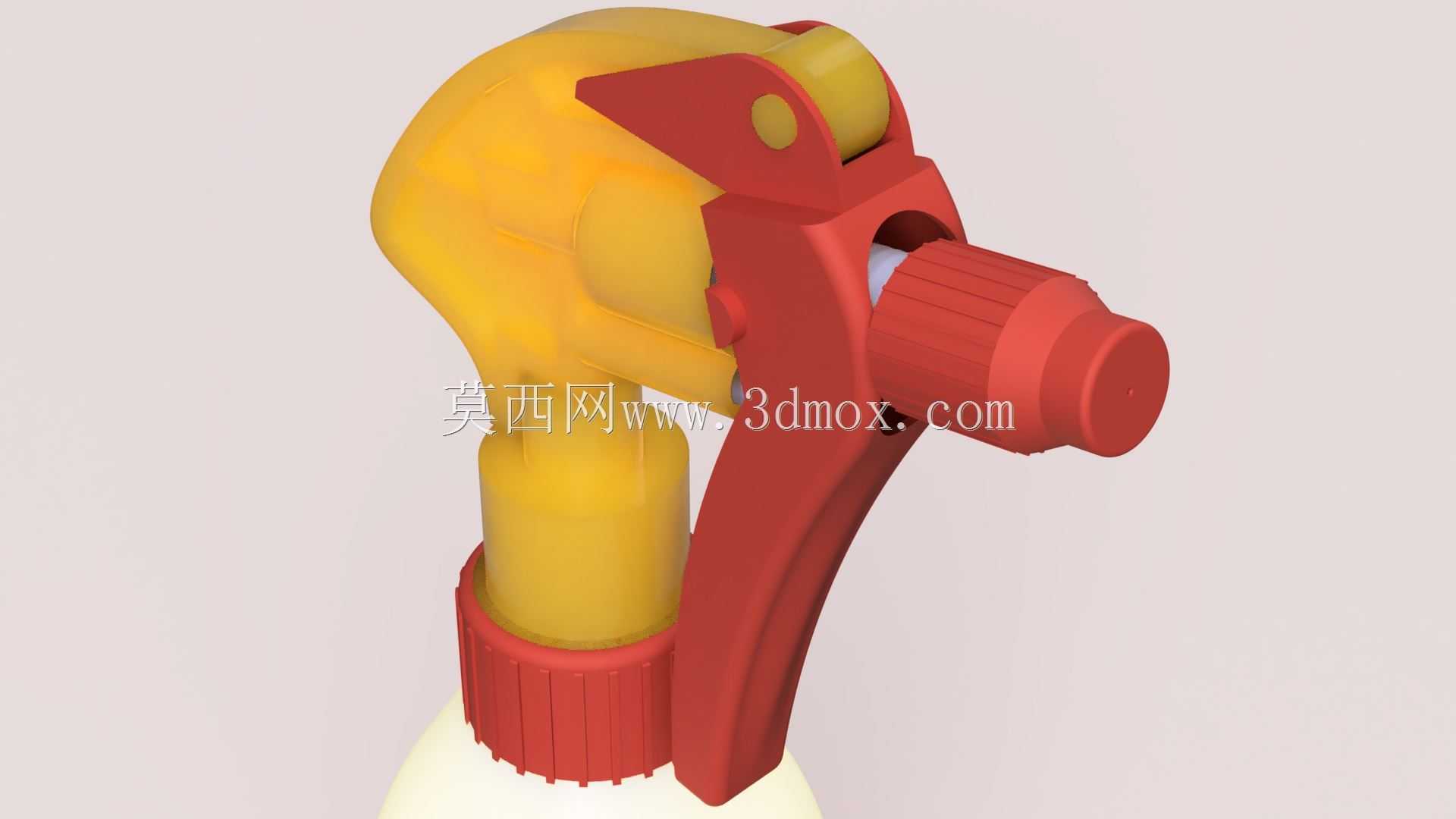

　　喷头部分的功能分区非常明确：黄色的主体壳体承担所有内部零件的安装定位，顶部预留的小黄色盖板是加注排气或者泄压结构，当瓶内温度升高出现小幅正压时，该位置可以平衡内外气压，避免液体从喷嘴意外渗漏。红色的扳机、喷嘴帽、锁紧螺盖采用辨识度更高的配色，既在外观上和黄色壳体、白色瓶身形成视觉区分，也在功能上做了区域划分：所有用户直接接触操作的部件都用红色标识，装配生产线工人组装时也可以快速区分不同物料，减少混料装错的概率。

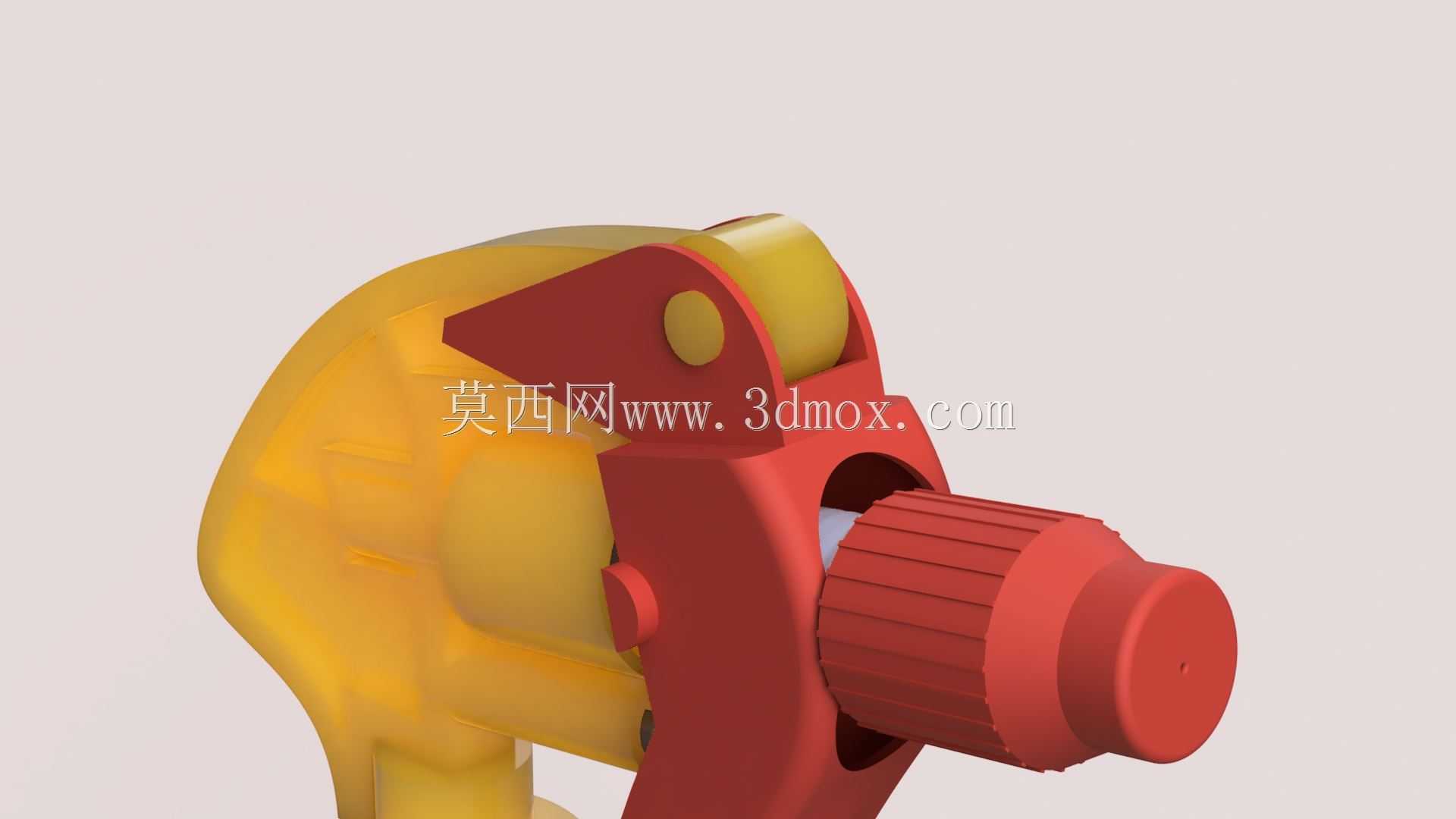

　　安装边界方面，整套喷雾器总高度控制在220到240毫米，最大外轮廓是扳机向外延伸的位置，横向总宽度不超过90毫米，放在常规背包侧袋、电动车储物格都可以轻松容纳。吸液管从喷头底部一直延伸到瓶身内腔的最低位置，管底做斜口裁切，哪怕瓶内剩余液体只有十几毫升，也可以最大限度将残液抽取干净，避免大量液体残留无法喷出。喷嘴前端的红色旋帽还可以调节模式，旋松时流道间隙变大，喷出的是柱状直射水流，适合远距离冲洗污渍；旋紧时流道收窄，液体经过旋流槽充分雾化，喷出均匀雾状，适合喷洒消毒水、给叶面喷水增湿。

　　结构设计时还要重点考虑塑料件的装配公差，所有壳体的卡扣配合间隙控制在0.1到0.2毫米，既保证组装时可以轻松扣合，又不会因为间隙过大出现使用时晃动摇摆。扳机的回转位置设置限位挡块，扳机松开复位时依靠内置弹簧的弹力自动回位，最大张开位置被挡块限位，不会因为用力过度扳断摆臂。整套结构没有复杂的金属零件，除了内置的复位弹簧和单向阀的小弹性件，其余全部为PP、PE、HDPE塑料材质，整体重量控制在60克左右，装满液体后总重量也不到600克，长时间手持操作不会有明显负重感。这类结构的通用性极强，同一款喷头主体可以搭配不同容量、不同瓶身造型的储液瓶，只需要更换匹配的螺纹连接盖，就可以衍生出100毫升便携分装款、1000毫升级园艺大容量款，覆盖不同使用场景的需求。
