车载高空作业伸缩臂载人作业平台

　　这套车载高空作业装置的三维结构，主要面向道路巡检、园林修剪、路灯维护、场馆外立面检修以及厂区高位管线安装等需要临时到达高处作业面的场景。它并不是独立行驶的整机，而是可布置在车辆底盘或固定承载基础上的臂架式作业模块，通过底部安装板与承载平台连接，利用多节臂体的伸展和变幅，把末端载人框送到指定空间位置。

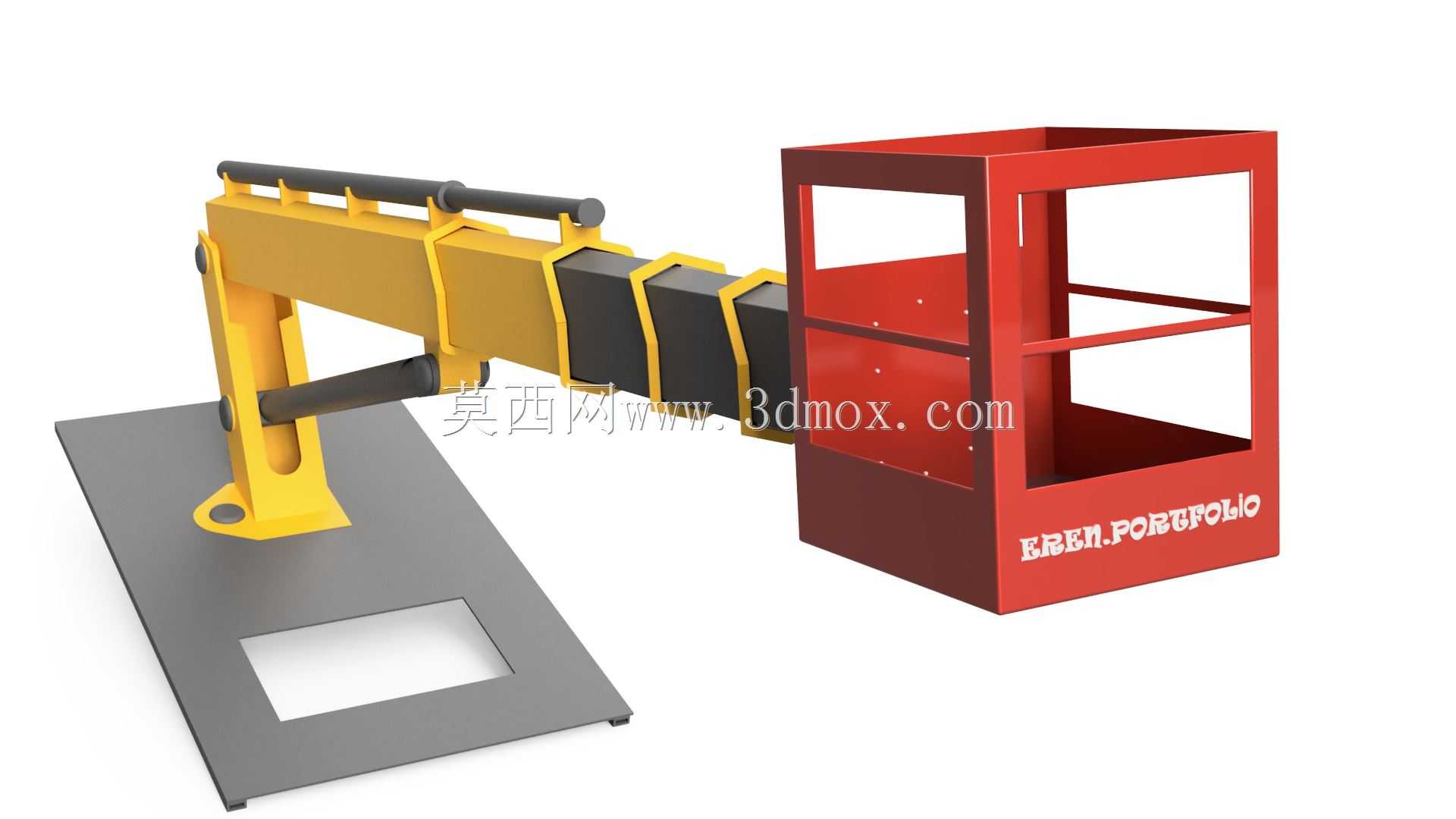

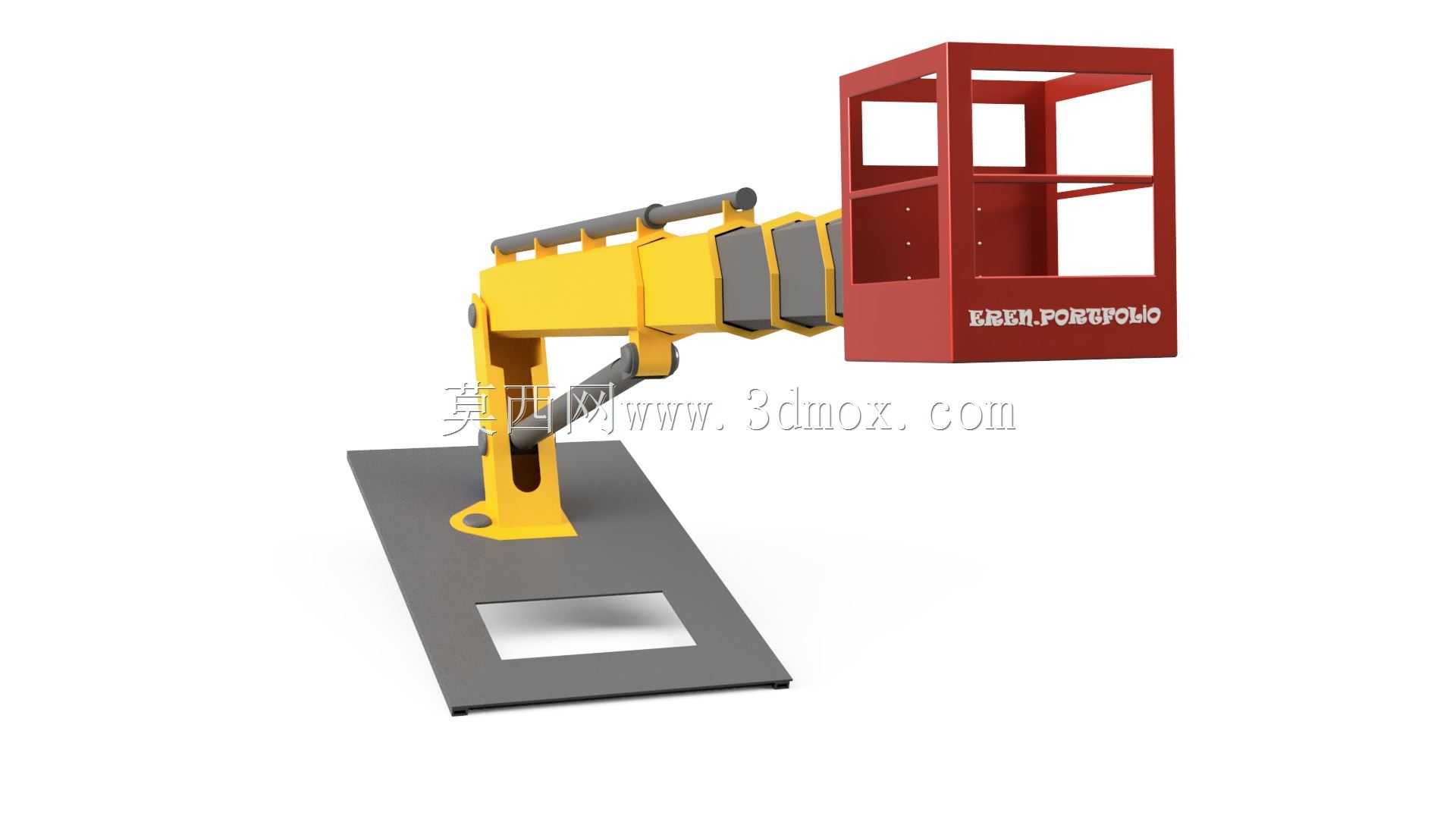

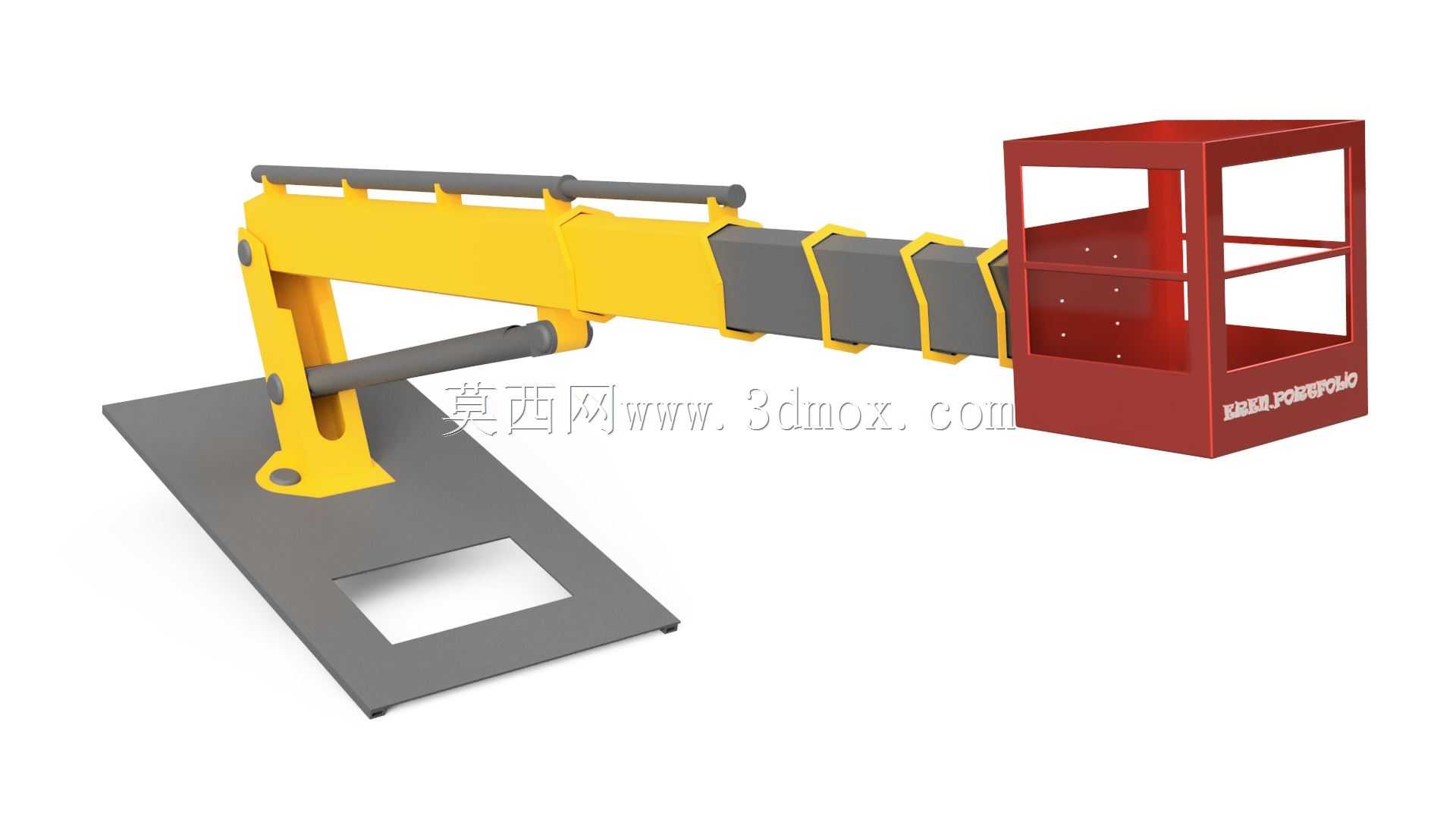

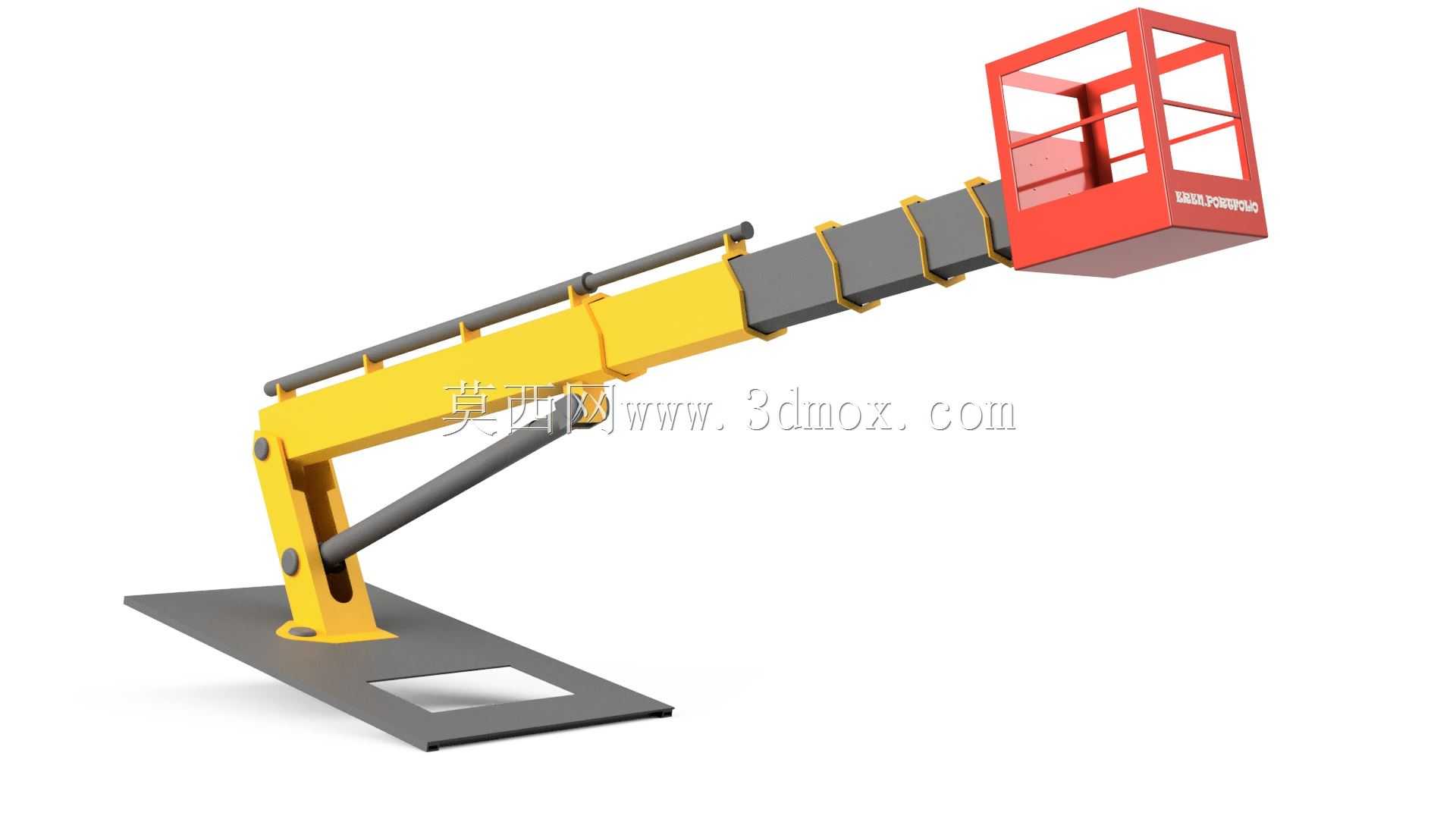

　　从结构组成看，模型包含底部固定支座、主变幅臂、多级伸缩臂、液压执行杆件、臂体导向抱箍以及末端载人作业框。底部灰色安装板承担整机载荷传递，板面上预留矩形开口和安装孔位，既可以避让车辆底盘上的既有部件，也方便螺栓组与副车架进行刚性连接。实际布置时，安装边界不能只看臂架收拢后的投影，还需要校核变幅油缸下翻空间、臂节外伸轨迹以及载人框旋转或摆动时与驾驶室、货箱栏板、护栏之间的安全距离。

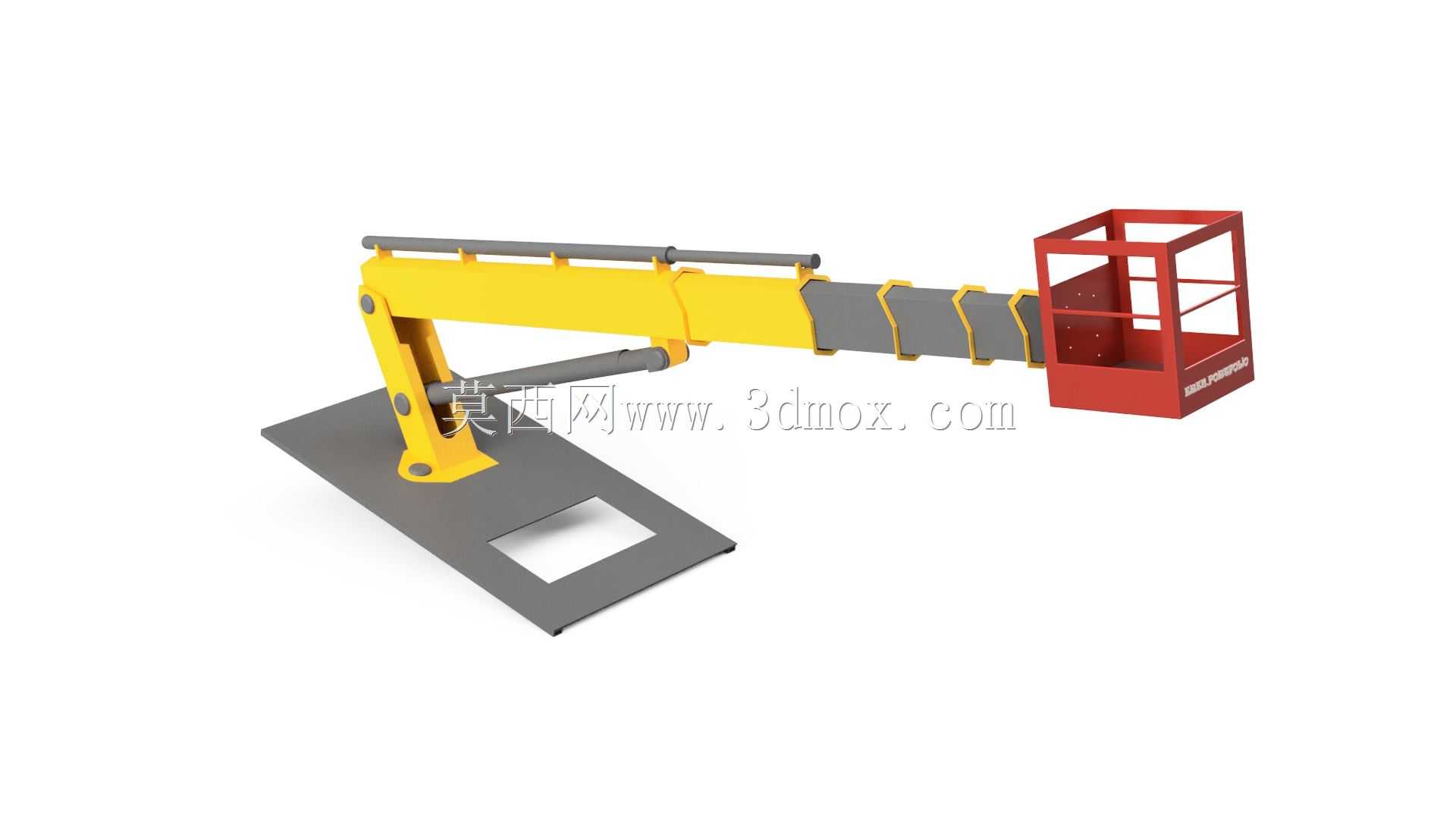

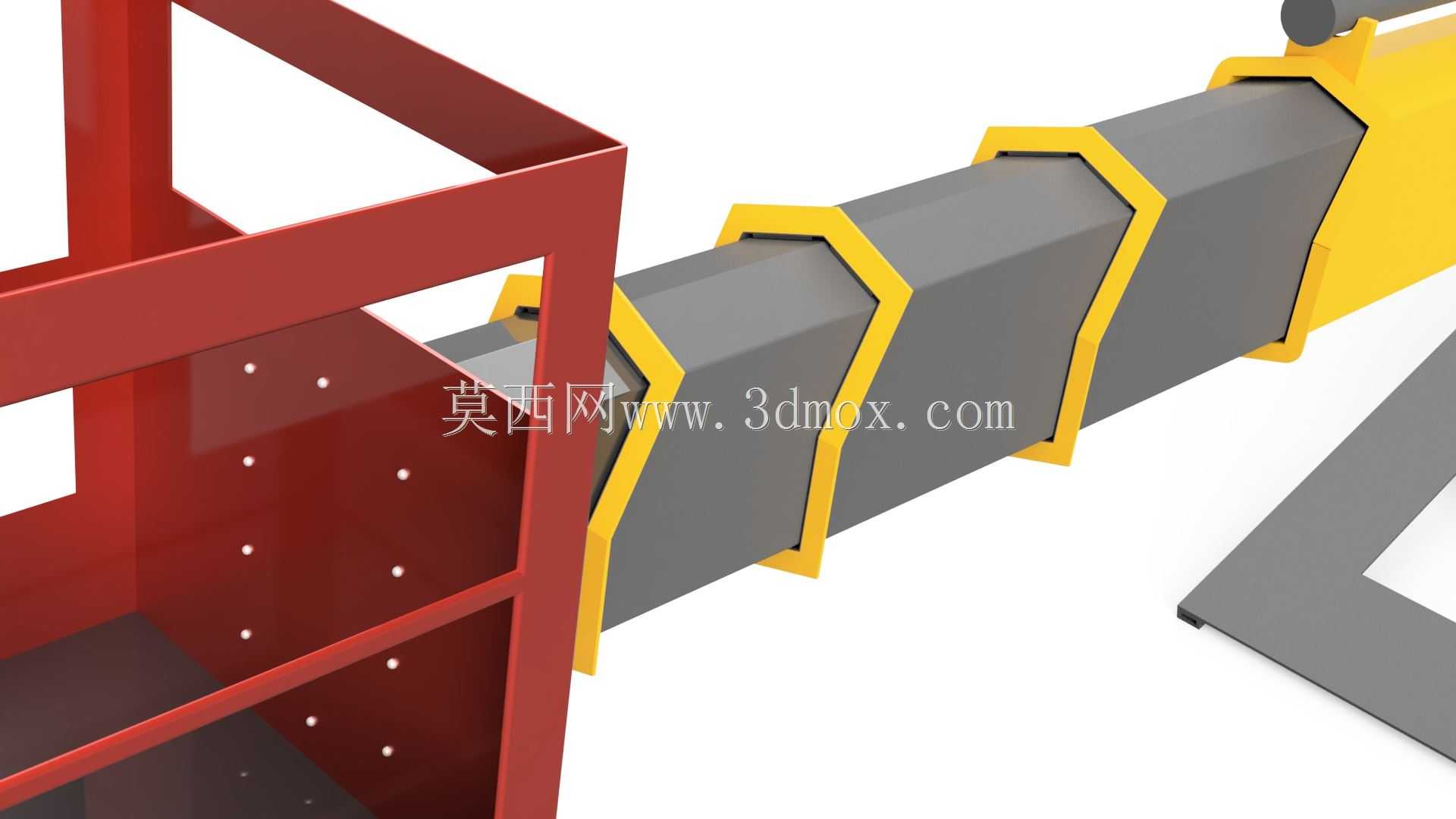

　　主臂采用黄色箱型焊接结构的表达思路，截面在承受弯矩较大的根部区域保持较高刚度，向末端逐步过渡到较轻的伸缩节。灰色臂段嵌套在主臂内部，通过伸缩机构逐级送出，外部黄色抱箍起到导向、限位和防护作用。这种布局的重点在于让臂体在全伸状态下仍能控制末端挠度，同时在收拢状态下压缩纵向长度，避免车载状态下超出车辆允许的布置范围。臂侧布置的灰色杆件对应液压油缸或随动支撑件，工程建模时需要把油缸两端铰点、行程极限和臂体角度联动起来检查，不能只按静态外观摆放。

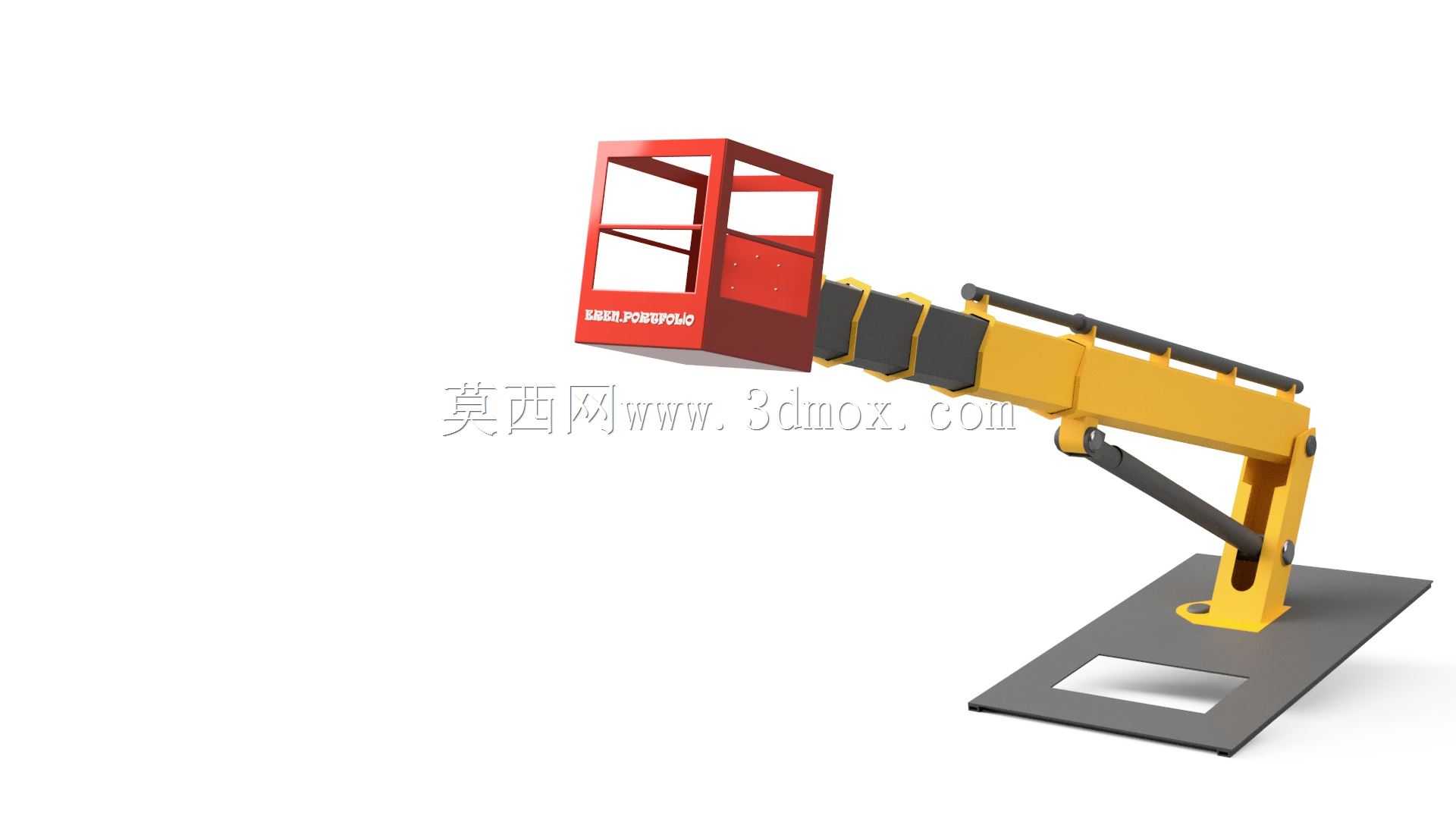

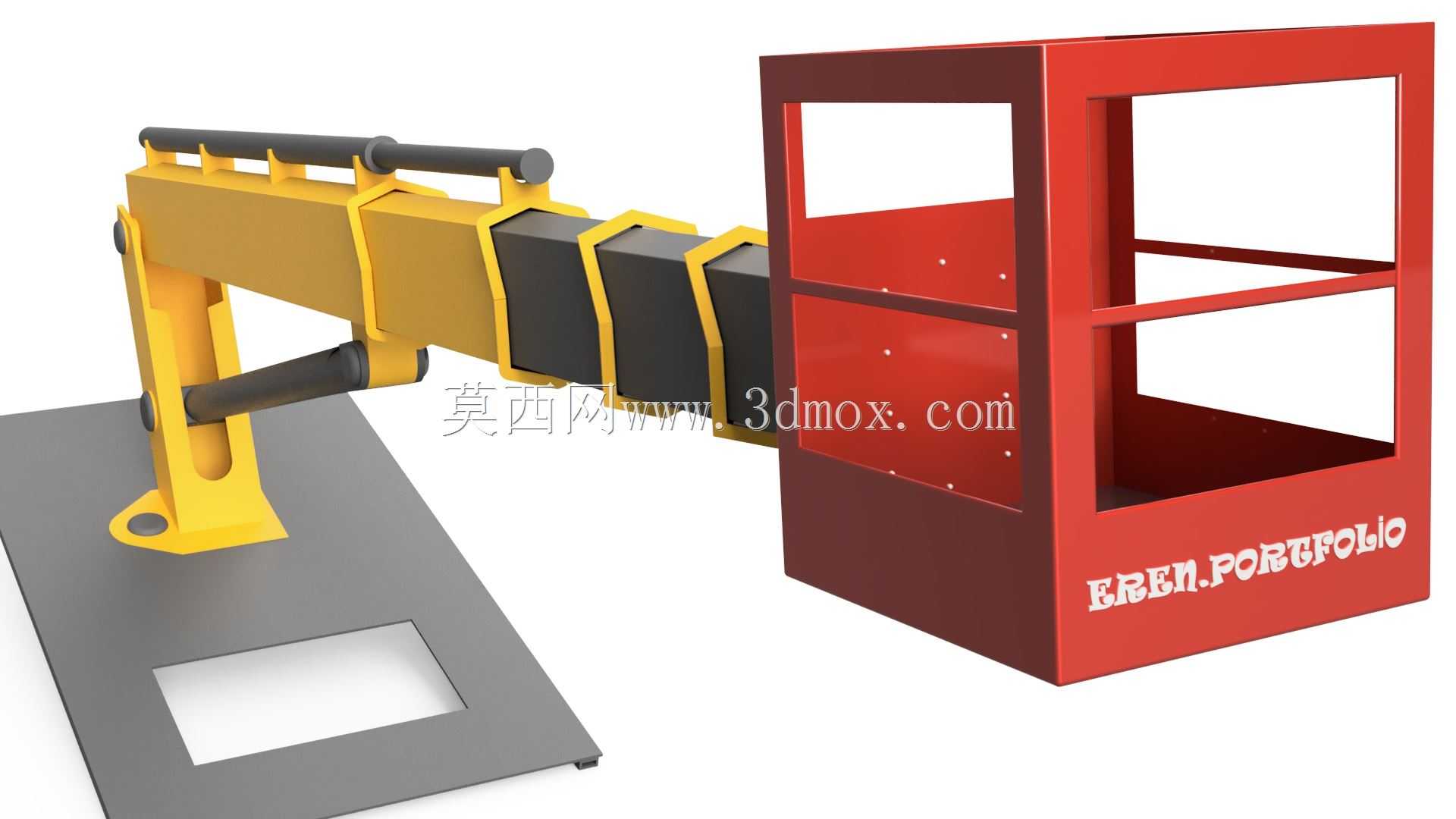

　　末端红色框体为载人作业平台，框架四周设置栏板和开口边界，底部承载面与臂架末端通过连接结构固定。平台内部预留了人员站立和小型工具放置空间，侧面可见的小孔可用于安装控制面板、防护件、线束固定座或辅助铰链。实际用途上，作业人员站在框内，随臂架升降到达路灯、监控杆、树冠、厂房檐口等位置，完成检修、紧固、喷涂、清洁或更换作业。平台设计需要同时考虑人员重量、工具重量、动态晃动以及侧向载荷，栏板高度、踢脚防护和入口形式都应围绕高空作业安全展开。

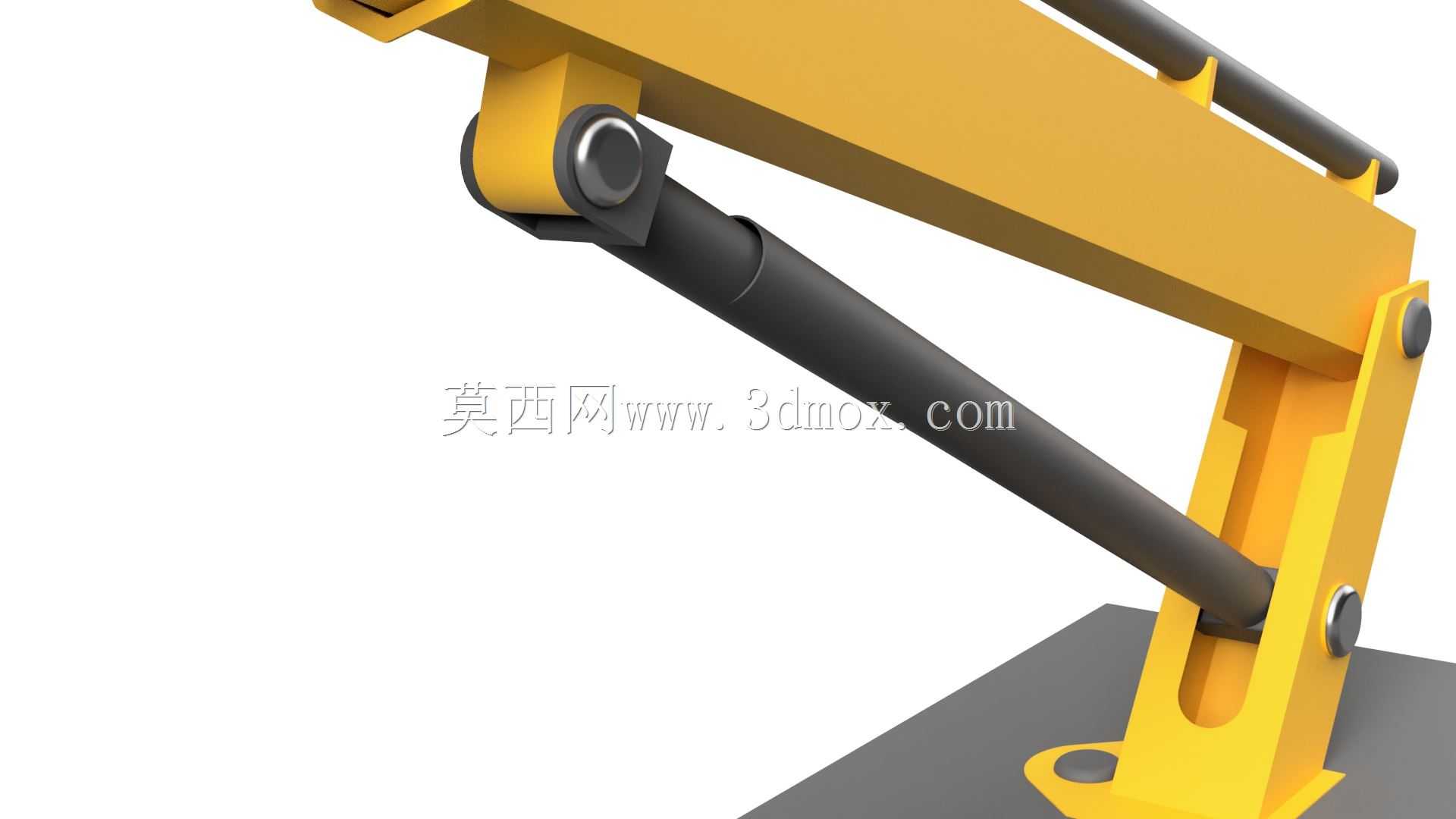

　　建模过程中，臂架的运动关系是核心。主变幅铰点位于底部支座上方，油缸一端连接支座附近，另一端推动主臂抬起；伸缩臂则沿主臂轴线方向滑移，各节臂之间存在配合间隙和导向长度。若只建立单一静止姿态，很难发现全行程中的干涉问题，因此结构设计时通常要检查收拢、低角度远伸、高角度近位等典型工况。尤其在低角度大幅度外伸时，臂架自重和末端平台载荷会对根部铰点、安装板螺栓以及承载车辆底盘形成较大弯矩，安装板的厚度、加强筋分布和螺栓规格都需要围绕这一工况展开。

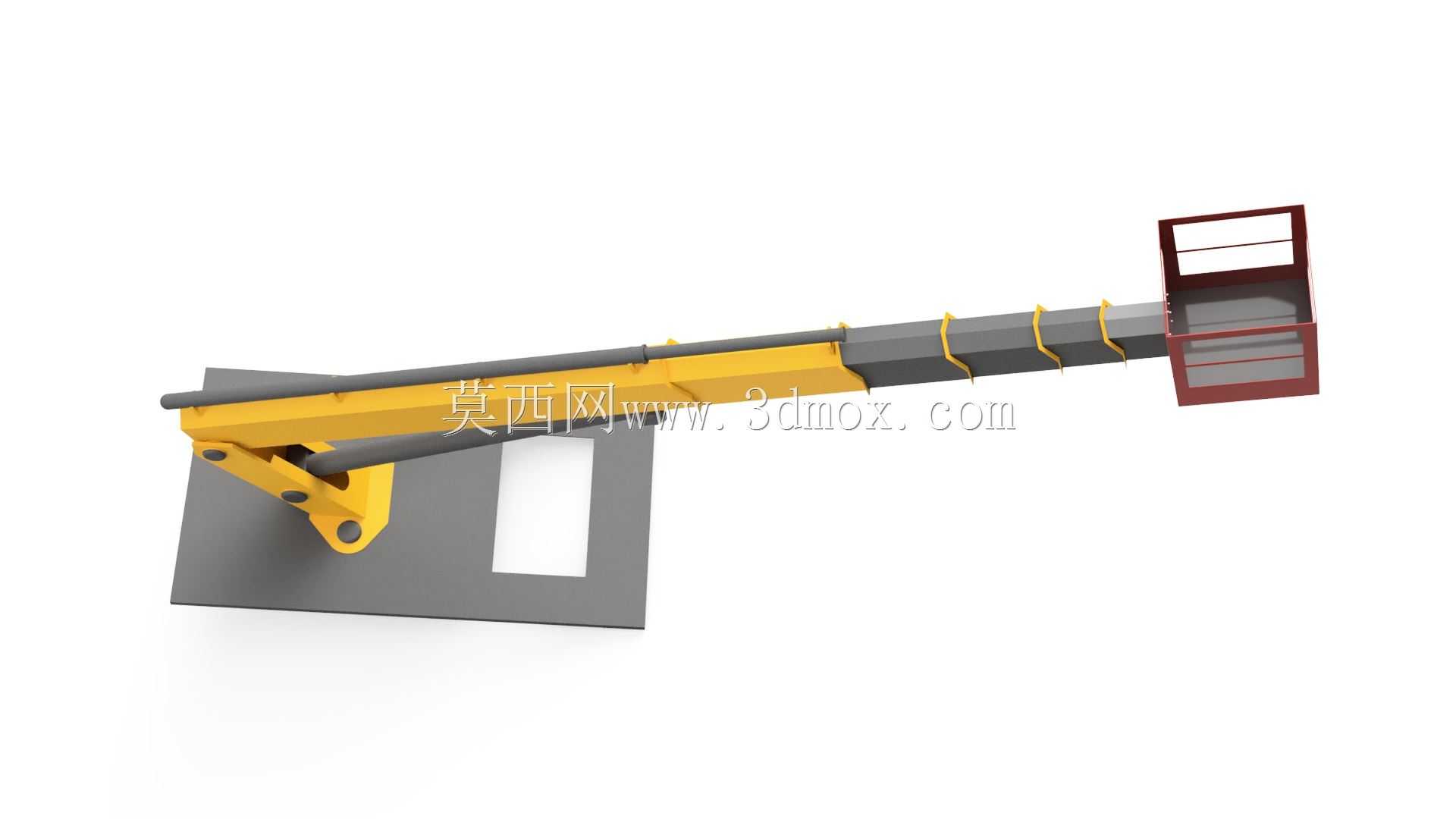

　　外形尺寸方面，该类装置在车载状态下强调紧凑性：臂体应尽量沿车辆纵向布置，载人框收拢后不应遮挡驾驶视线，也不宜在车辆侧面形成过大外伸。作业状态下，则要关注最大作业高度、最大水平跨距、平台离地间隙和臂节重叠长度之间的平衡。臂节重叠量过短会导致导向刚度不足，末端晃动明显；重叠量过长虽然稳定性更好，却会增加重量并压缩有效行程。模型中多道抱箍的位置，正是对伸缩导向段和外伸受力段进行区分的直观体现。

　　从制造角度看，黄色臂体适合采用板材折弯后焊接成箱型截面，焊缝布置应避开高应力转折区；底部安装板需要与车辆副车架或回转支撑面配合，板面平面度直接影响螺栓受力均匀性；红色载人框则可采用型材焊接框架，外侧附加护板，以降低人员磕碰风险。液压管路、控制线缆和安全锁止机构在外观模型中虽未完全展开，但在详细设计时必须沿臂架内侧或拖链空间布置，并在臂节伸缩时保持合理弯曲半径。

　　整体来看，这套结构把车载机动性、臂架伸缩能力和载人作业平台结合在一起，适用于需要频繁转移作业点、单次高空作业时间不长但对到达范围有要求的维护类任务。三维设计的价值不只是呈现黄臂红框的外观，而是通过铰点、臂节、油缸、安装板和平台边界的完整表达，为后续运动校核、受力分析、车辆安装布置以及加工焊接提供清晰的结构依据。
