小型圆柱螺旋弹簧阻尼减震支柱结构

　　该结构属于小型弹簧阻尼一体化减震支柱，常见于轻型代步车、电动滑板车、小型搬运设备、试验台架以及需要隔离振动的紧凑机械单元中。它的核心作用不是单纯承受静载荷，而是在车轮、车架或运动机构受到路面冲击、往复载荷和高频振动时，通过弹簧储存与释放能量，再由阻尼部件抑制弹簧反复振荡，使被支撑对象保持相对稳定。实际布置时，减震支柱通常斜向或近竖向安装在活动摆臂与固定机架之间，上端铰接点负责传递拉压载荷，下端则与运动侧连接，形成随行程变化的传力路径。

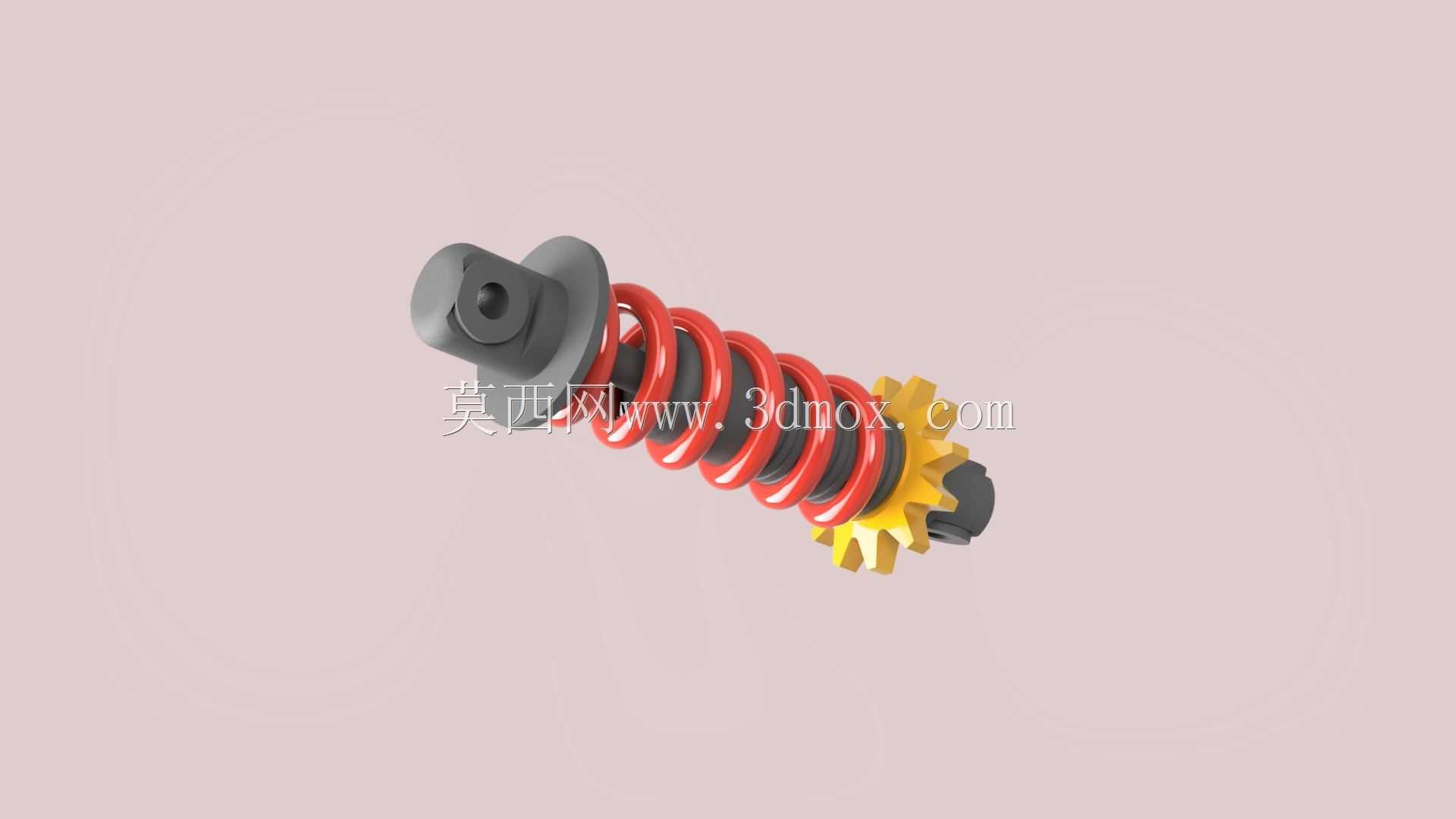

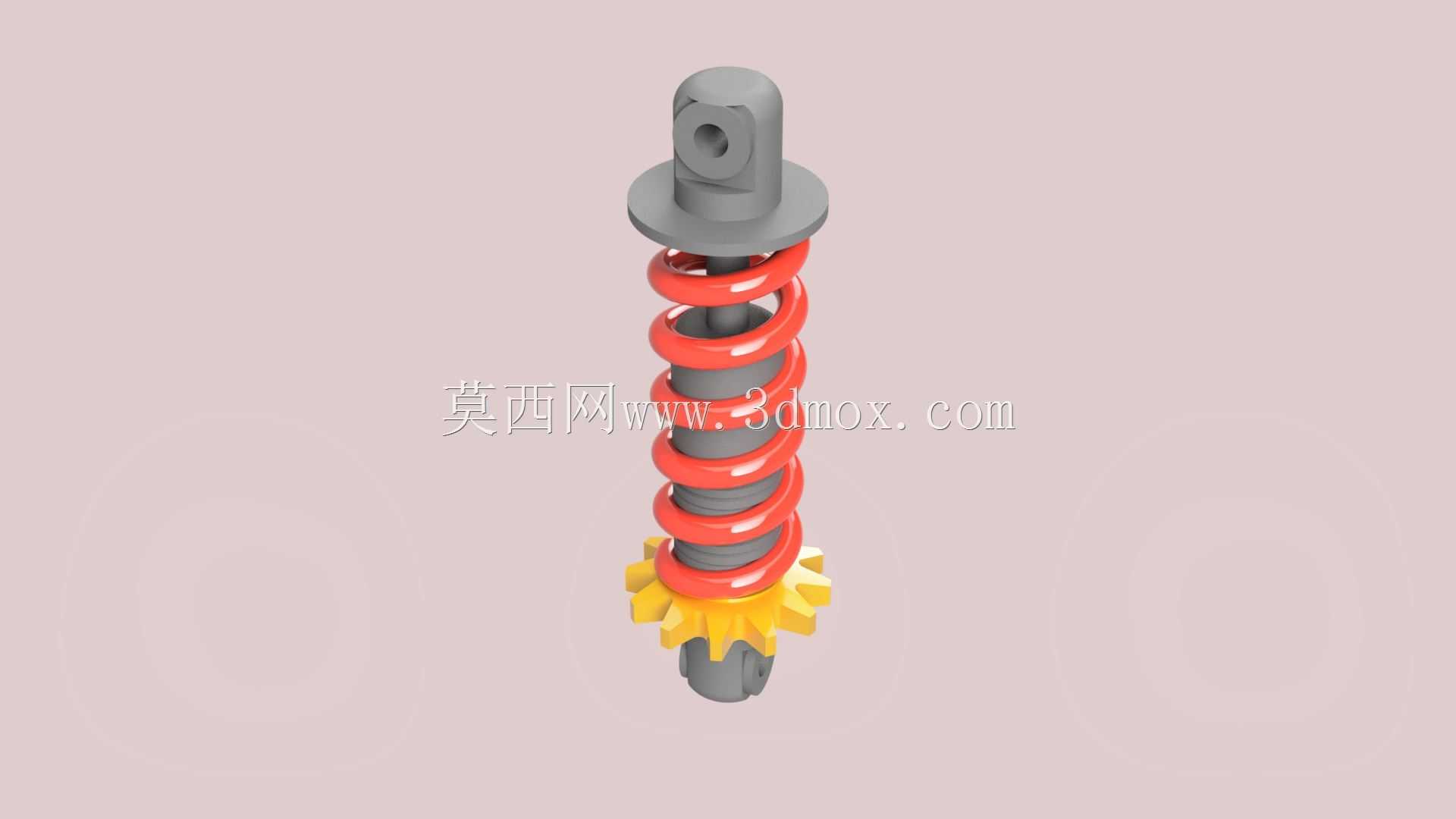

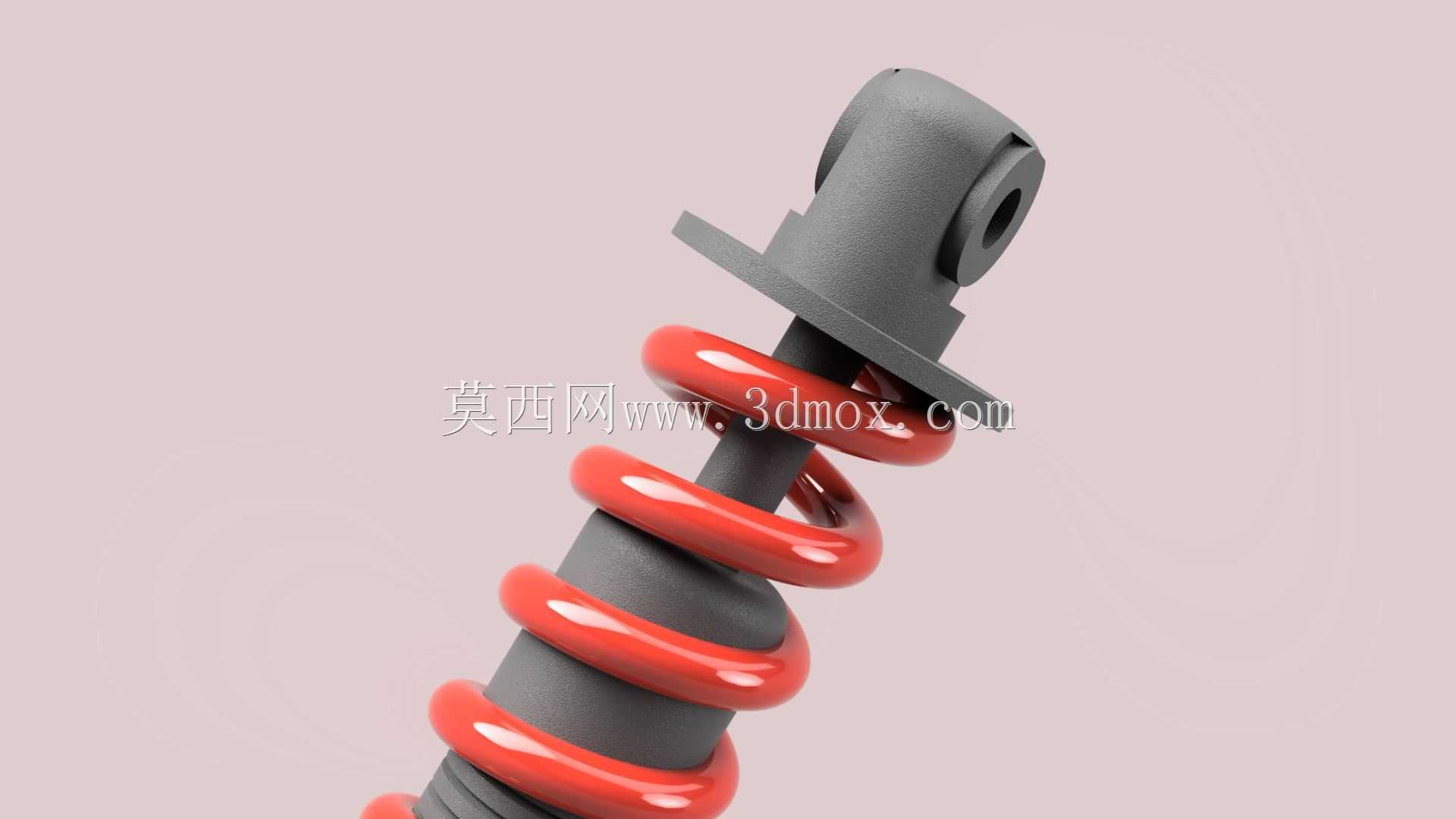

　　外形上，构件由上部铰接座、中部导向杆、外置红色螺旋弹簧、下部支撑筒以及端部安装耳组成。上端支座采用带孔耳板结构，孔位用于穿入销轴或螺栓，允许支柱在压缩和回弹过程中产生小幅角度摆动，避免硬连接造成附加弯矩。中部活塞杆表面需要保持较高直线度和光洁度，因为它既是弹簧的导向轴线，也是阻尼力稳定输出的关键部位。弹簧套置于筒体外侧，两端通过台阶面或弹簧座限位，压缩时沿杆轴方向收拢，回弹时依靠自身刚度恢复初始长度。

　　从功能特性看，螺旋弹簧主要决定支撑刚度和承载能力，阻尼筒则决定振动衰减速度。若刚度过大，经过凸起或接缝时冲击会直接传递到车架，乘坐或设备运行表现生硬；刚度过小，则支柱容易在额定载荷下过度压缩，剩余行程不足，遇到较大冲击时发生金属触底。阻尼匹配同样重要，压缩阶段需要吸收峰值冲击，回弹阶段则应控制弹簧释放速度，防止出现连续跳动。工程建模时不能只把弹簧画成独立装饰件，而应明确弹簧中径、有效圈数、线径、自由长度、预压量和并紧长度之间的关系，尤其要检查最大压缩状态下弹簧圈之间是否保留合理间隙，以及弹簧端面与支座是否贴合稳定。

　　安装边界方面，上端销轴孔中心到下端连接点的距离决定了支柱的名义安装长度，该尺寸会直接影响悬架几何和车辆姿态。设计时需要预留防尘、润滑和拆装空间，铰接孔周边应考虑衬套或轴承的布置，以降低转动摩擦和磨损。活塞杆外露区域不宜与线束、护板、轮胎或其他运动件发生干涉；弹簧外径周围也应保留径向间隙，防止在侧载或偏摆过程中摩擦护罩。对于小型车辆，支柱往往靠近轮轴和转向区域，因此还要结合轮跳轨迹检查极限转角、最大压缩和回弹拉伸三种状态，确保任何工况下都不出现卡滞。

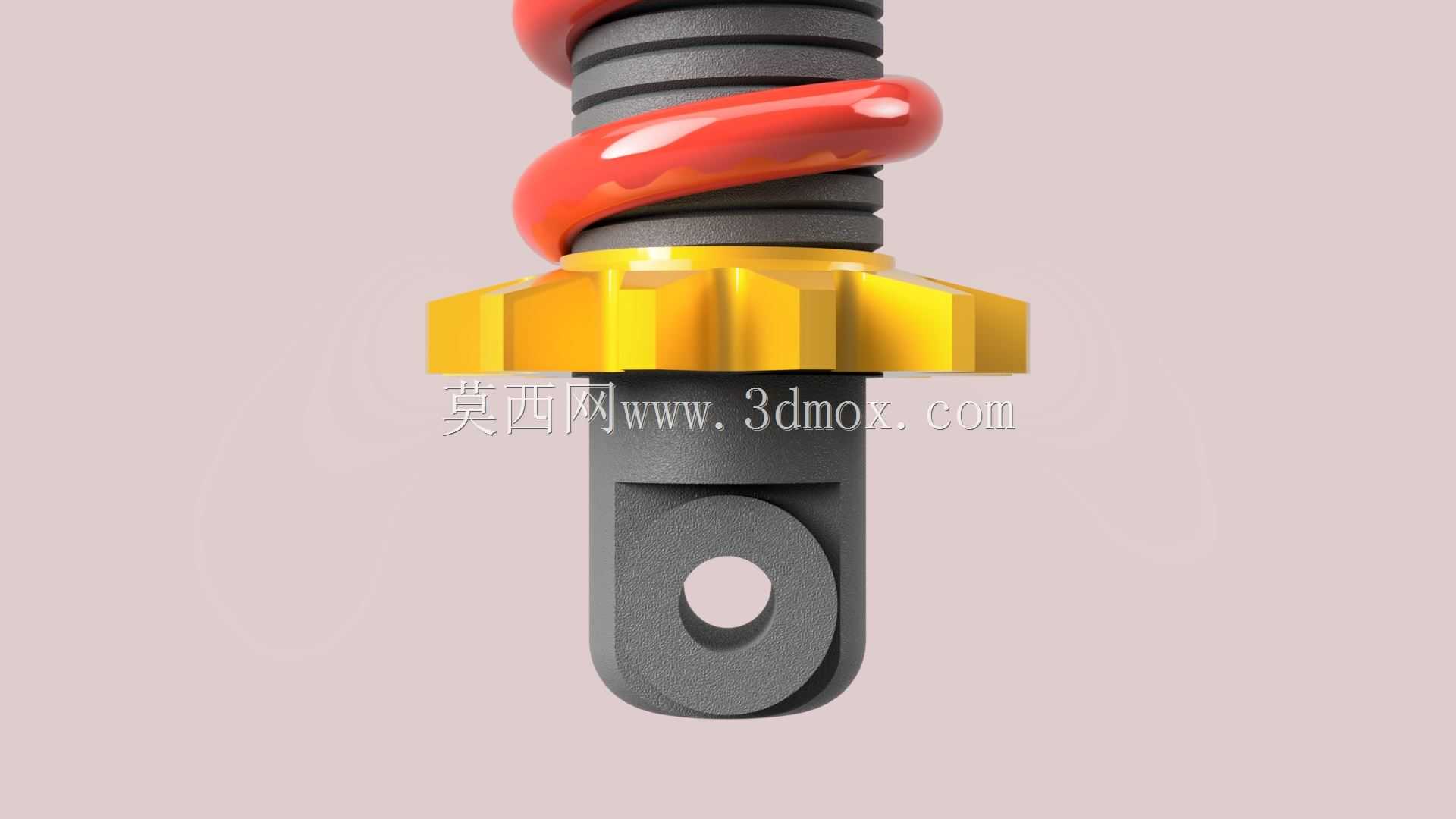

　　结构设计思路上，上部支座的加厚过渡区用于缓解孔边应力集中，侧向伸出的圆盘形台阶可作为弹簧上限位面，同时承担弹簧偏载带来的局部弯矩。下部筒体直径大于活塞杆，既提供阻尼元件的安装空间，也形成弹簧下端支撑面。红色弹簧在视觉上突出了主要弹性部件，但工程关注点应落在其轴线与筒体同轴度上；若弹簧中心线偏离活塞杆，压缩时会产生横向分力，加速导向密封磨损。端部耳板的孔径、厚度和开口方向需要与配套支架一致，销轴装配后应保证支柱只在设计平面内摆动。

　　在三维建模过程中，可按实际装配关系拆分活塞杆、筒体、弹簧、上端铰接座、下端连接座和限位件。弹簧适合采用扫掠或螺旋特征建立，并按工作圈数、端部磨平或并圈形式还原；铰接孔应保留衬套壁厚和销轴间隙，不宜将孔与销轴建成零间隙干涉。装配验证时，除了静态同轴度，还应通过简化运动行程检查弹簧长度变化、筒体伸缩距离和周边件间隙。对于结构设计人员，该类模型可用于轻型悬架方案校核、缓冲支撑选型展示以及教学演示；对于设备选型人员，则可重点关注安装孔距、行程、弹簧刚度方向、端部连接形式和允许摆角，从而判断其是否能在有限空间内完成承载、缓冲和减振三项任务。
