树脂打印机伺服传动齿轮安装组件

项目分类:3D打印机 发布时间:2022-06-09 ID:651524
  • 树脂打印机伺服传动齿轮安装组件
  • 树脂打印机伺服传动齿轮安装组件

  这套组件面向光固化树脂类打印设备的伺服进给传动场景设计,核心解决多轴同步进给时的传动精度匹配问题,在桌面级及小型工业级树脂打印设备的X/Y轴进给模组中,这类排布的齿轮组1)组能够将单个伺服电机的输出扭矩均匀分配到多根平行排布的传动辊上,避免单齿轮传动带来的偏载问题,保证打印平台运动过程中各受力点的进给速度一致,减少层纹偏移、传动卡顿这类常见的打印故障。

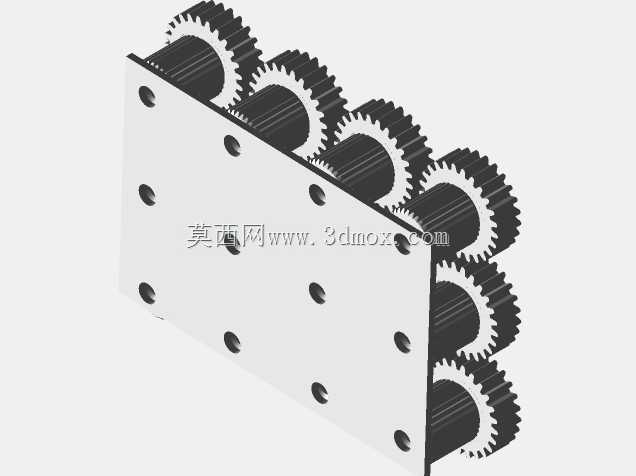

  从结构设计逻辑来看,组件采用一体化安装基板搭配多层平行齿轮的排布方案,基板上预留的规则排布通孔为安装定位孔,孔位间距严格匹配常规2020铝型材框架的安装孔距标准,安装时不需要额外加工转接件,直接通过内六角螺丝即可将整个组件固定在设备的型材框架内侧,安装边界控制在64mm42mm的矩形范围内,整体突出安装面的厚度不超过20mm,不会占用成型仓内部的有效打印空间,适配多数成型幅面在120mm80mm到200mm*150mm区间的桌面树脂打印机改装需求。

  齿轮部分采用直齿圆柱齿轮构型,齿形参数经过适配调整,单组齿轮的啮合侧隙控制在0.02mm以内,既能够保证传动过程中无明显回差,又不会因为侧隙过小导致传动阻力陡增,增大伺服电机的负载。多层齿轮平行排布在基板的同一侧,相邻齿轮之间的中心距严格按照齿顶圆、齿根圆的安全间隙计算,齿轮转动过程中不会出现齿面干涉,同时每一层齿轮对应一根独立的传动输出轴,轴端可以直接连接同步带轮或者传动丝杠,实现单电机输入下的多轴同步输出,相比多电机独立驱动的方案,这套组件能够大幅降低多轴同步的电控调试难度,减少电控部分的接线复杂度,同时降低设备的整体制造成本。

  实际应用中,这类齿轮备件多用于老旧树脂打印机的传动系统维修替换,也可用于DIY定制树脂打印设备的传动模块搭建,安装时需要注意保证齿轮组的输入轴与伺服电机的输出轴同轴度误差控制在0.05mm以内,避免轴系偏载带来的齿面异常磨损。基板上的安装孔设计为沉孔结构,螺丝锁紧后螺丝头部不会突出基板表面,不会对齿轮的转动造成干涉,同时基板的平面度公差控制在0.03mm以内,能够保证所有齿轮的安装端面处于同一平面,避免齿轮运转过程中出现端面跳动,影响传动平稳性。

  从传动特性来看,这套齿轮组的传动比为1:1等比传动,不会改变伺服电机的输出转速,主要作用是实现动力的分流传递,适合应用在需要多根平行轴同速转动的传动场景,除了树脂打印机的进给传动外,也可适配小型自动化送料机构、轻型传送带的动力分流模块,只要安装空间匹配、负载扭矩在齿轮的承受范围内即可直接套用。齿轮的齿部强度经过校核,单齿能够承受的最大扭矩为0.8N·m,完全满足小型伺服电机的输出扭矩范围,正常使用工况下齿面不会出现断齿、塑性变形这类失效问题,长期运转的磨损量控制在合理范围内,不需要频繁更换维护。

  设计过程中特意将所有齿轮的安装轴孔统一为标准直径规格,方便用户根据自身需求选配不同直径的输出轴,不需要额外对轴孔进行二次加工,基板的边角做了R2的圆角处理,避免安装过程中锐边划伤操作人员,整体结构没有复杂的异形曲面,不管是采用FDM还是光固化工艺都可以直接打印制作,也可以通过机加工的方式制作金属材质的组件,满足更高负载的使用需求。在装配时只需要将齿轮依次压入对应的安装轴,再将轴通过轴承固定在基板的对应孔位即可,装配流程简单,不需要特殊的工装夹具,普通的维修人员即可完成更换装配作业。
