小型无人机正反螺旋桨叶片结构设计

　　这套正反螺旋桨叶片主要适配小型多旋翼无人机的动力输出需求，在航模航拍、小型作业无人机的动力系统中，螺旋桨是直接决定飞行效率、载荷能力与飞行稳定性的核心部件，区别于固定翼机型的拉力需求，多旋翼无人机需要螺旋桨在垂直方向提供稳定升力，同时通过不同转向的正反桨抵消旋翼旋转产生的反扭矩，避免机身出现自旋偏移，这也是设计中同时包含左旋与右旋两套叶片的核心原因。从实际使用场景来看，这类小尺寸螺旋桨多用于轴距在200mm以内的微型无人机，包括入门级航拍无人机、室内穿越机、小型教学演示无人机等场景，这类场景对螺旋桨的重量、动平衡精度、气动效率都有较高要求，过重的桨叶会增加电机负载，缩短续航时间，动平衡偏差则会导致飞行时机身出现高频振动，

　　既影响航拍画面的清晰度，长期使用还会加速电机轴承的磨损，甚至导致飞行过程中出现射桨等安全隐患。在功能特性设计上，这套桨叶采用了典型的高升力低阻翼型截面，从叶根到叶尖的弦长逐步收窄，扭转角沿展向连续变化，能够保证在不同旋转半径处的翼型都工作在合适的迎角区间，避免叶尖部分出现气流分离导致的效率损失，同时叶尖部分做了切尖处理，能够有效降低翼尖涡流带来的诱导阻力，提升悬停状态下的动力效率。桨叶根部设计了统一规格的安装定位孔，能够匹配市面上主流的微型无刷电机输出轴尺寸，安装时不需要额外做转接处理，定位孔周边做了局部加厚设计，能够承受电机高速旋转带来的离心力，避免桨根位置出现应力集中导致的断裂问题。从尺寸边界来看，这套桨叶的旋转直径为58mm，

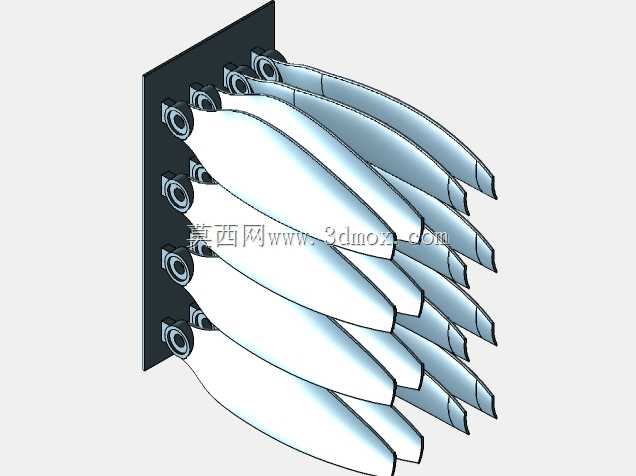

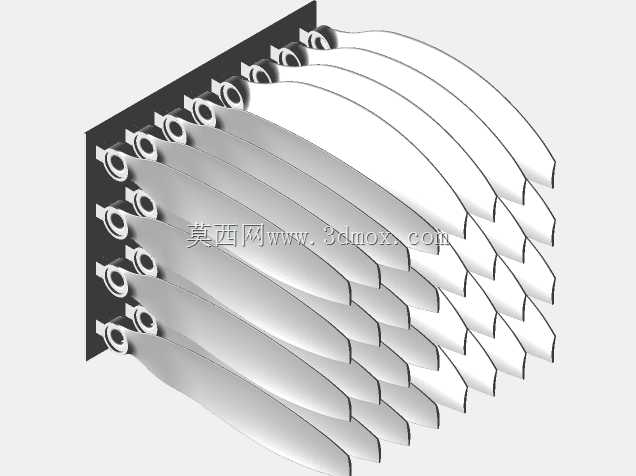

　　单片桨叶的最大厚度为2.5mm，安装孔位的中心距完全匹配对应规格电机的安装尺寸，在设计时已经充分考虑了安装后的运动边界，当四轴无人机的相邻电机轴距满足最小安装间距要求时，正反桨旋转过程中不会出现桨叶碰撞的问题，不需要用户额外调整机架尺寸。设计过程中首先针对小尺寸旋翼的低雷诺数工作环境做了气动优化，因为微型螺旋桨工作时的雷诺数远低于大型载人飞行器的螺旋桨，常规的翼型在低雷诺数下很容易出现层流分离，导致升阻比大幅下降，所以在翼型选择上专门选用了适合低雷诺数工作的薄翼型，同时通过调整不同展向位置的扭转角，让整个桨叶在额定转速下的拉力分布更均匀，避免局部位置载荷过大。结构设计上充分考虑了3D打印的工艺可行性，

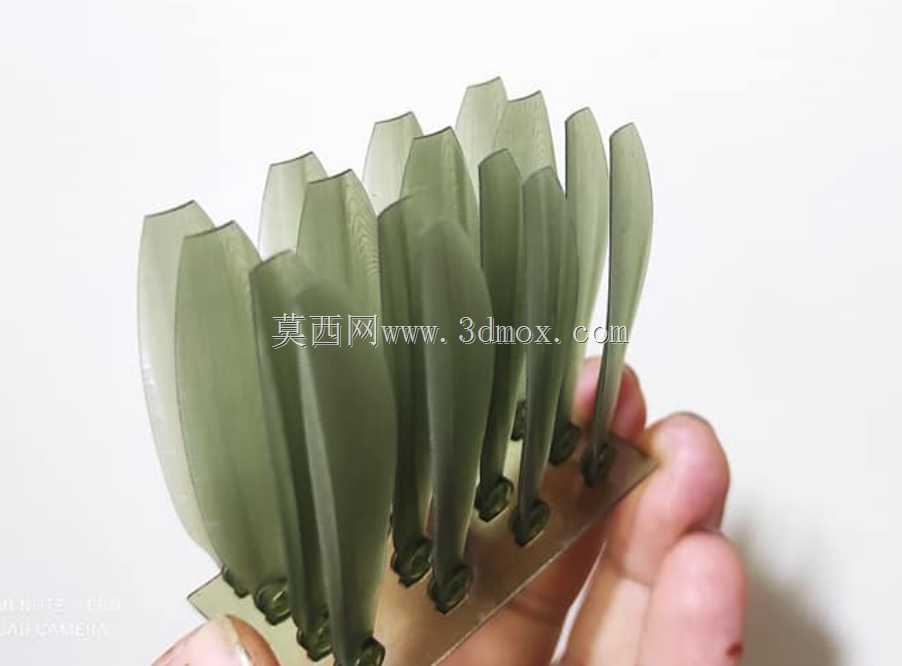

　　桨叶的整体脱模角度符合光固化3D打印的工艺要求，不需要额外添加支撑结构就可以完成打印，打印完成后只需要简单去除底座就可以直接使用，降低了用户的制作门槛，同时桨叶的壁厚设计均匀，不会因为打印过程中的冷却收缩导致桨叶出现形变，能够保证打印完成后的桨叶动平衡精度满足飞行要求。实际装机测试过程中，这套正反桨搭配对应KV值的微型无刷电机，在2S锂电池供电的条件下能够提供足够的单轴拉力，满足总重量在100g以内的微型无人机的飞行需求，悬停状态下的电机工作电流处于高效区间，能够获得较长的续航时间，同时因为桨叶的动平衡精度控制较好，飞行过程中的振动幅度很小，不会出现高频抖动的问题。针对新手用户容易出现的撞桨问题，桨叶的材料选用了具备一定韧性的光敏树脂材料，轻微碰撞不会出现直接断裂的情况，能够降低日常使用中的损耗成本，同时桨叶的外形边缘做了圆角处理，即使碰撞到物体也不容易出现尖锐的破损缺口，避免因为桨叶破损导致的动平衡失效问题。在安装适配性上，这套桨叶的左旋和右旋分别做了清晰的标识区分，用户安装时只需要按照电机的转向对应安装即可，不需要额外分辨桨叶的方向，能够避免因为装反桨叶导致的动力反向、无人机无法起飞的问题，桨根的安装面做了平面处理，安装时和电机安装座的接触面能够完全贴合，锁紧后不会出现滑动移位的问题，保证高速旋转过程中的连接可靠性。
