紧凑型机器人双自由度回转铰接关节

　　做小型串联机械臂和桌面级机器人结构时，关节模块往往是整套方案里最容易被低估的部分。很多方案一开始只算负载和臂展，等到装配阶段才发现，相邻连杆之间的转动干涉、走线空间、紧固件沉头位置全挤在一处，最后要么削掉连杆壁厚，要么被迫加大关节外径，整臂的重量和惯量跟着往上走。这套双自由度铰接结构就是针对这类紧凑布局做的，两个转动轴线在关节体内呈空间正交布置，不需要额外叠加两个独立回转支座，就能让末端连杆在相邻两个摆动方向上完成姿态调整。从现场使用场景看，这类关节最常出现在轻载教学机器人、小型多关节挂载、桌面操作臂以及仿生运动机构里。它承担的不是大扭矩重载工况，而是在有限包络里把两段连杆可靠连接起来，同时提供两个方向的相对转动。

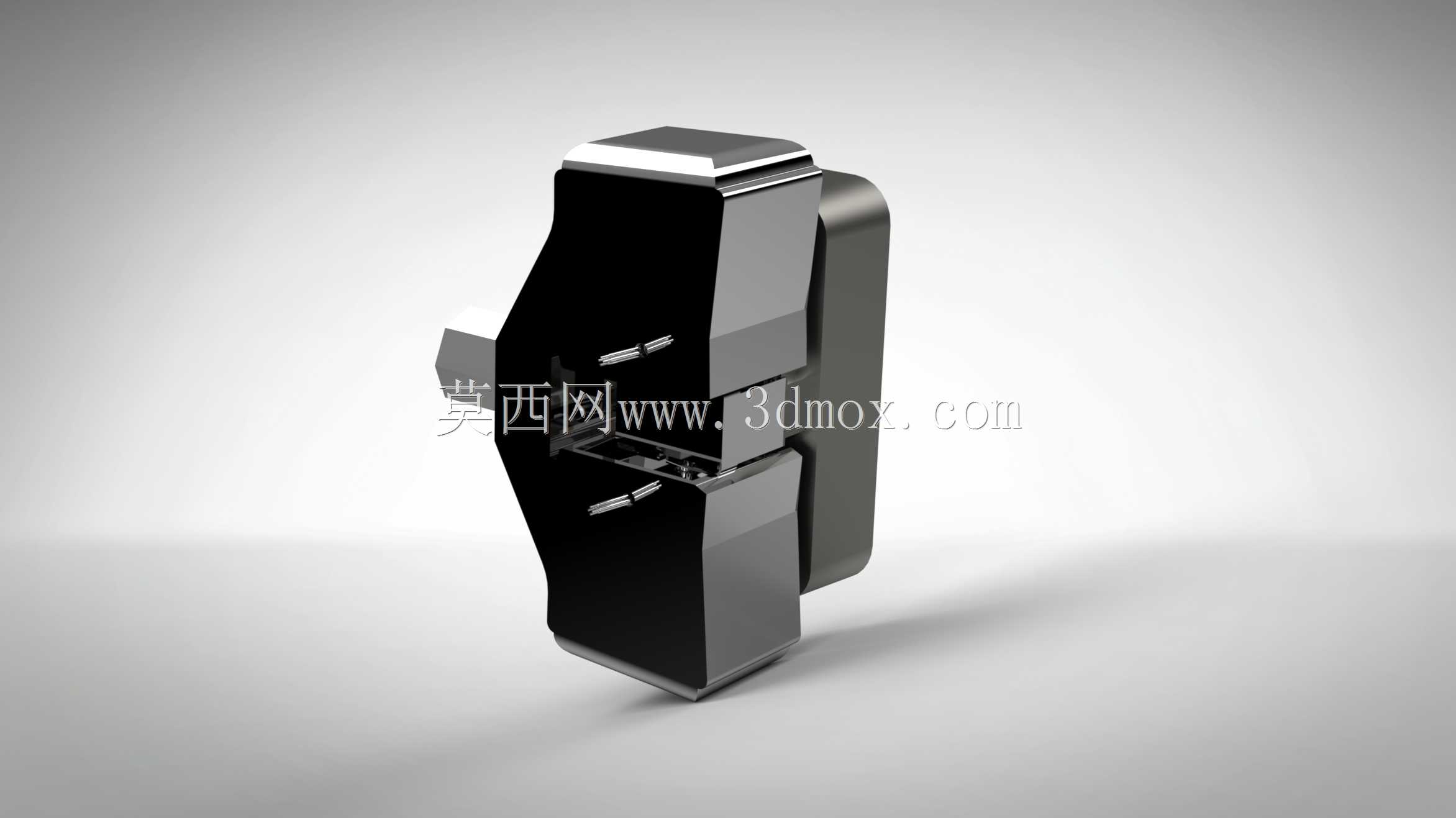

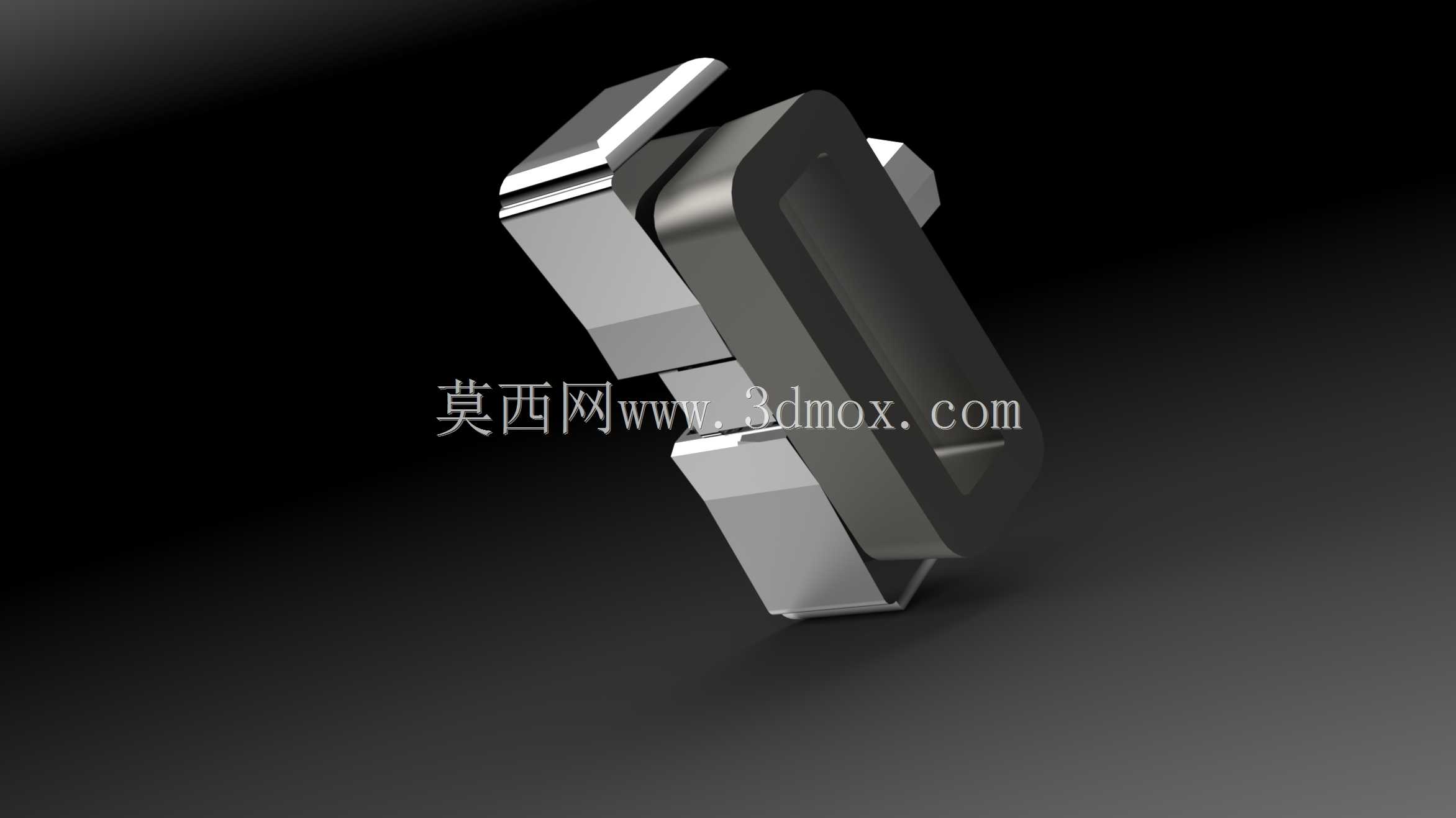

　　关节外侧的块状壳体承担连杆对接和外形包覆作用，内部预留的空腔可以穿过驱动线缆、信号线束或者小型传动件，避免线束在关节反复摆动时外露弯折。实际选型时，工程师最先关注的是安装边界，而不是单独看某一个轴的转角。这个关节的整体外轮廓接近带切角的块状结构，相邻连杆的对接面分别落在两个转动方向的端部，安装时要先确认两侧连杆在极限摆角下不会和关节壳体发生磕碰。围绕关节做运动校核时，不能只在零位状态下测量静态间隙，需要把两个自由度分别推到各自极限位置，再叠加复合姿态检查：当第一轴转到最大摆角、第二轴同时偏转时，连杆根部的圆角、沉头螺钉头部以及线束接头都可能进入干涉区。建模阶段把壳体外侧的倒角和切角都保留出来很有必要，这些特征并不是单纯的外观处理，

　　切角位置对应装配时工具伸入的空间，圆角则对应应力释放区域，避免关节在频繁往复摆动后在棱角处出现应力集中。结构设计思路上，这个关节没有采用臃肿的外置耳片铰接形式，而是把两个回转支承的位置整合到同一关节块内部。这样处理的好处是连杆对接面可以做得更贴近转动中心，减小关节偏置带来的弯矩。对于轻载机器人来说，关节偏置每增加一点，末端同等负载下关节轴承受力就会明显上升，电机维持姿态所需的扭矩也随之增大。把铰接中心收拢到关节体内部后，两侧连杆的力传递路径更短，壳体受力更均匀。从零件拆分逻辑看，外部可见的壳体分为几个配合区域：一侧对接前级连杆，一侧承接后级摆动部件，中间包覆回转结构。装配时各配合面之间需要预留合理的转动间隙，间隙过小会在喷涂、

　　氧化或者加工公差累积后出现转动卡滞，间隙过大则会让关节出现明显窜动，影响末端定位重复性。做工程图时通常会在铰接配合面标注同轴度和端面跳动要求，壳体件则要控制对接安装孔的位置度，否则多台臂装配出来会出现零位姿态不一致的问题。走线是这类双回转关节必须提前考虑的细节。单轴回转时线束只沿一个方向弯折，双自由度复合运动时，线束会同时承受两个方向的扭转和弯曲，如果直接把线缆贴着壳体外角布置，很短时间内就会出现外皮磨损。比较稳妥的做法是利用关节中部空腔让线束从转动中心附近通过，弯曲半径尽量放大，在线束和壳体接触的位置增加耐磨护套或者圆角导向。关节外部的平整安装面可以用来固定限位块、磁感应开关或者小型阻尼件，方便根据不同设备的动作范围做机械限位。比如在教学机械臂上，往往不希望关节无限位转动，防止学生误操作导致臂体碰撞基座，这时可以在壳体侧面加装限位螺钉，把转角限制在安全区间。而在仿生多关节挂载上，又可能需要更大的摆动范围，只需调整限位件位置即可适配。整体来看，这个关节模块的价值在于把两个方向的铰接功能压缩在一个紧凑块体里，减少了零散支座和连接件数量，结构工程师在搭建轻载机器人、小型操作臂或者创意运动机构时，可以直接围绕它的外轮廓和对接面去延伸连杆，不必从零开始堆叠复杂的双耳铰接结构。
