百吨级C型开式偏心冲压机床结构

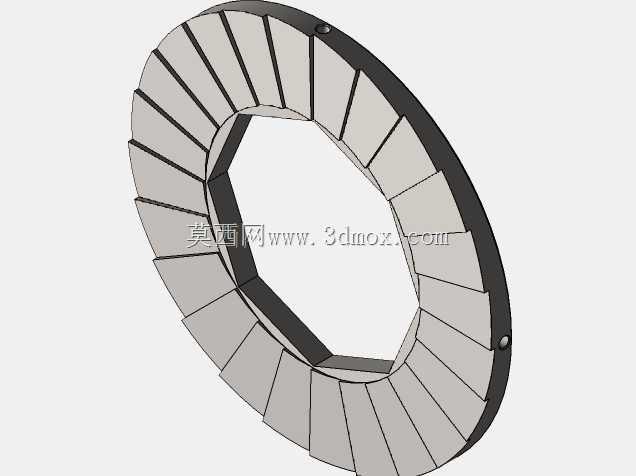

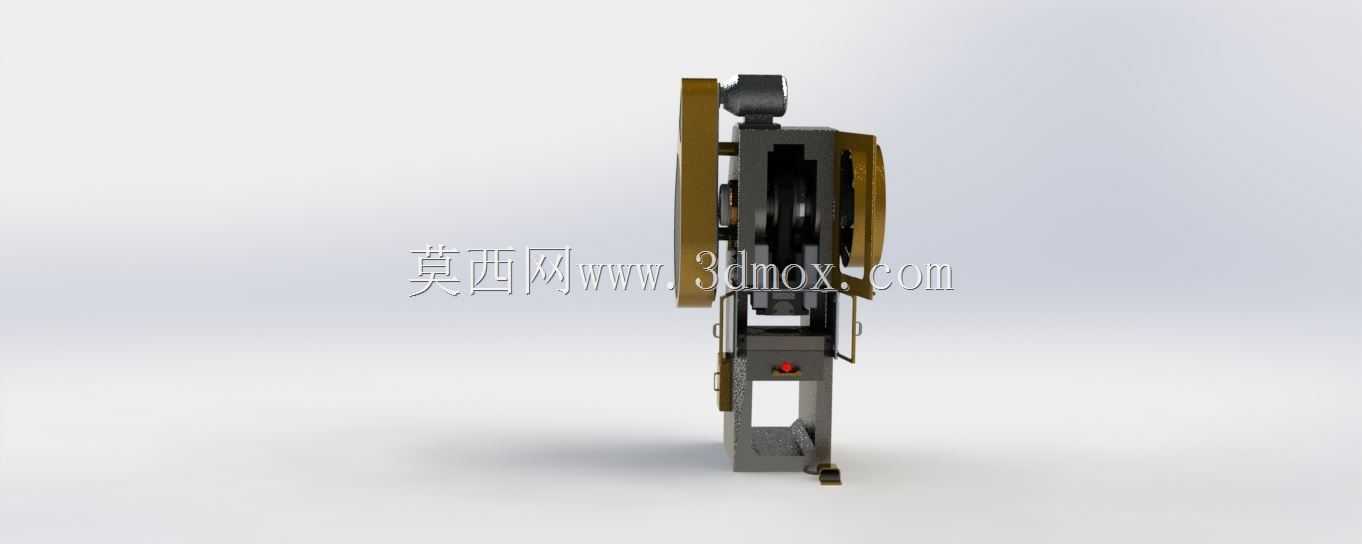

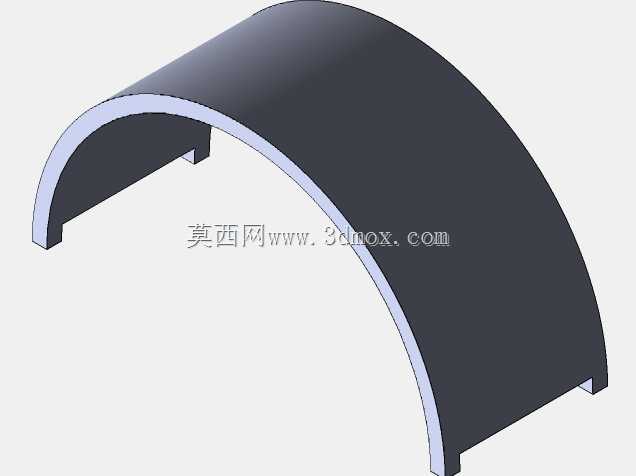

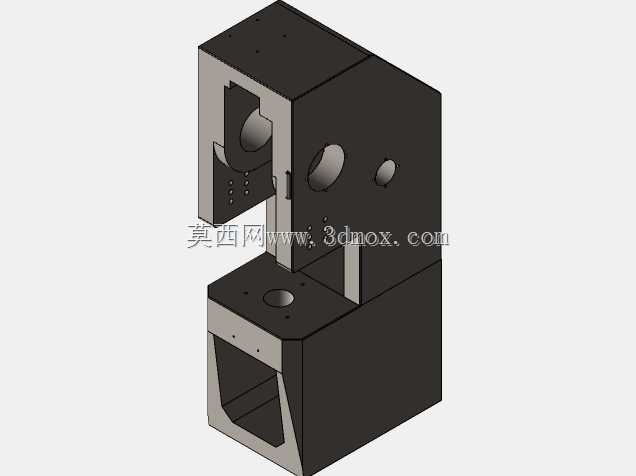

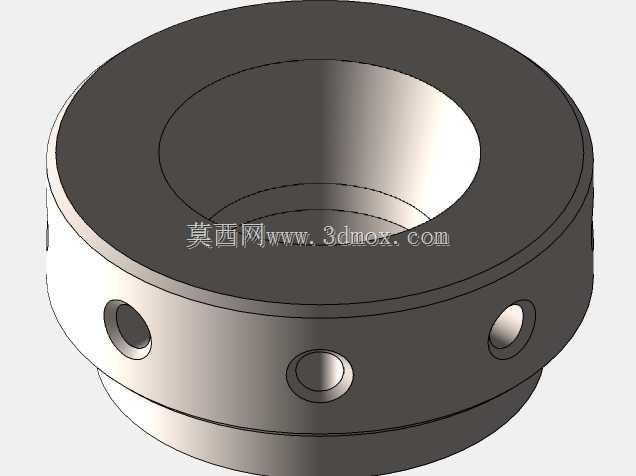

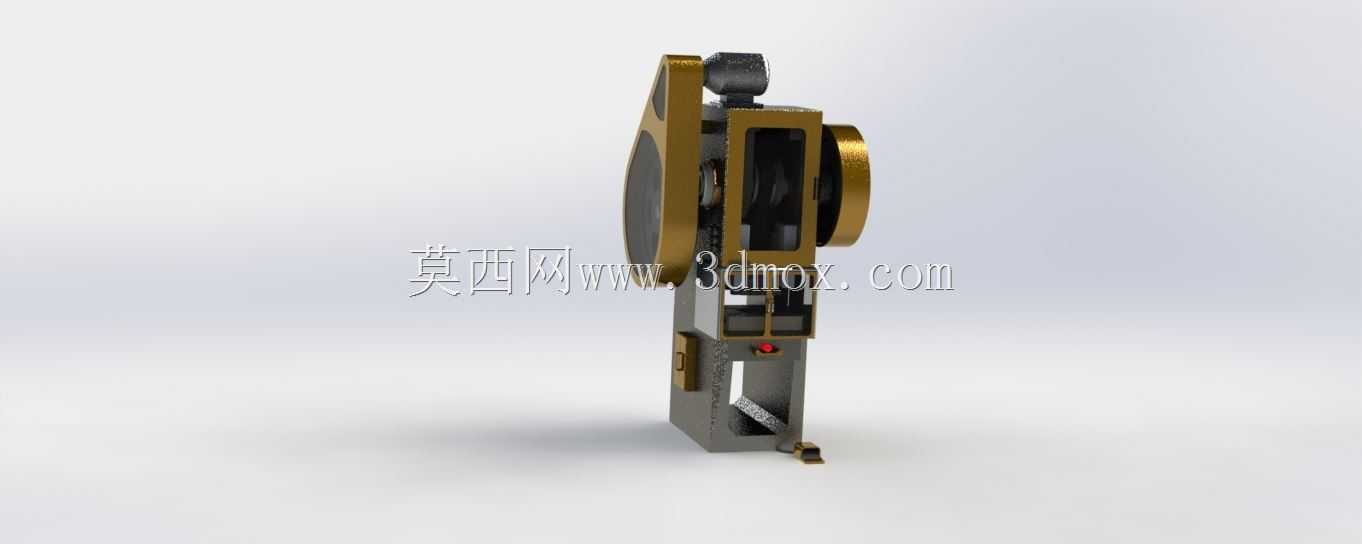

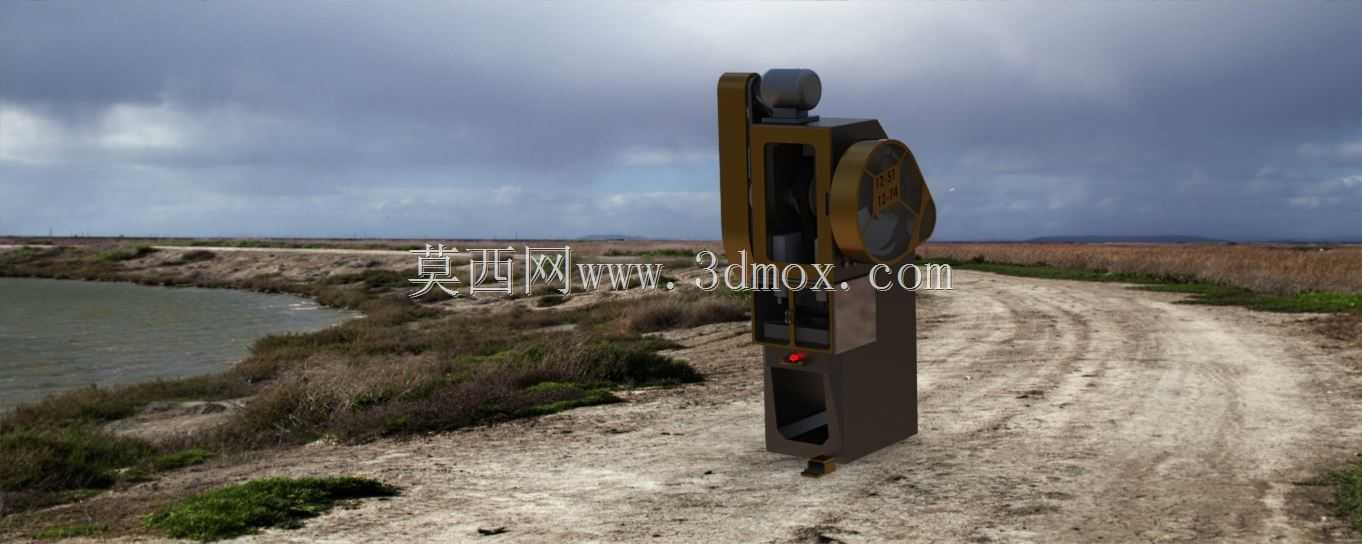

　　这套偏心式C型压力机三维结构，面向厚板冲压、落料冲孔与浅成形工序的车间布局校核场景，在五金件批量加工、汽车覆盖件修边、型材冲孔工位中十分常见。整机采用开式C形焊接机身，正面三向敞开的操作空间，方便操作人员从左右及正面送取料，也适配自动送料机、机械手连线排布，无需像闭式冲床那样预留两侧穿料的封闭窗口，在中小型冲压产线里换模、对模、清理废料都更顺手。

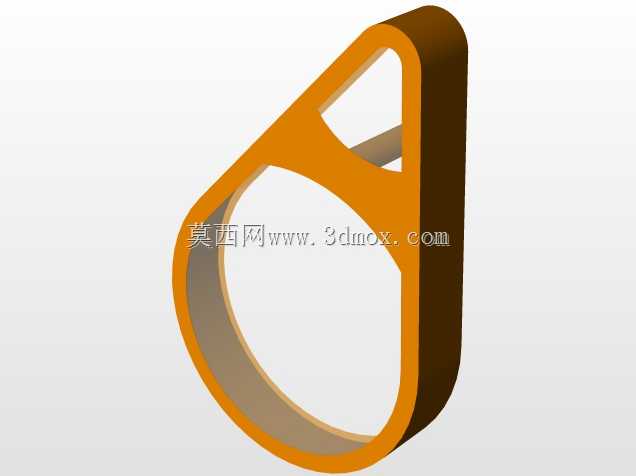

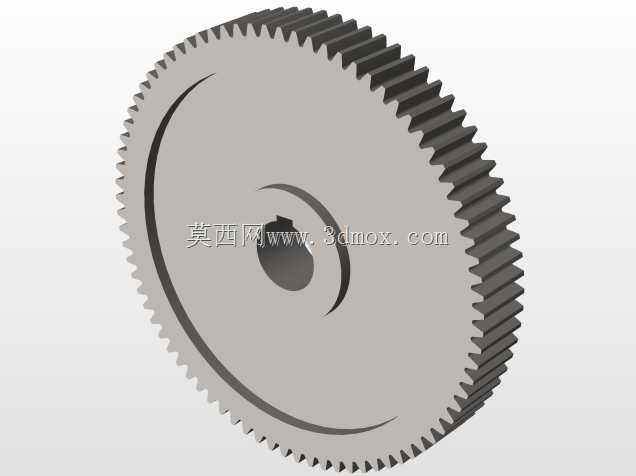

　　从受力路径来看，公称力百吨级的冲床在冲压瞬间，滑块承受的冲裁反力会直接传递到C型机架的喉口区域，开式结构天然存在喉口张口变形趋势，因此建模时机身立板、上横梁与工作台底座的过渡圆角、加强筋布置都做了对应加厚处理，喉口深度按照常规宽板送料需求设定，保证待加工板料可以越过模具区域完成步进送料，不会被机身立板干涉。偏心主轴的传动逻辑区别于普通曲轴冲床，偏心轴颈通过连杆把旋转运动转化为滑块的上下往复直线运动，行程固定且公称力行程区间更贴近下死点，冲裁厚板时刚度表现更稳定，不会因为载荷突变出现滑块速度骤降的闷车问题。

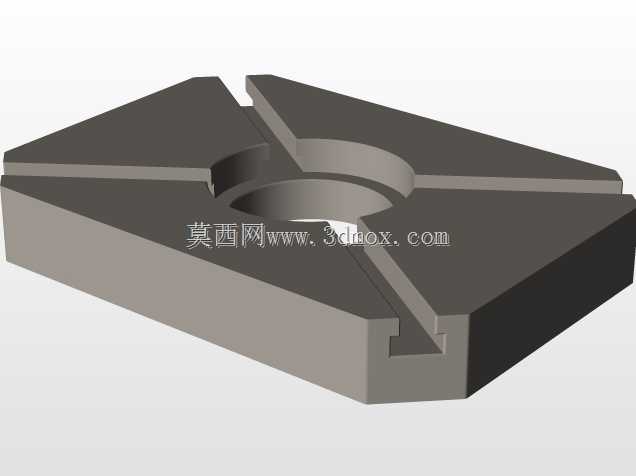

　　滑块导向部分采用长导轨面配合，导轨间隙可通过侧面镶条调整，冲裁过程中承受偏载时，滑块不会出现明显偏转，保证上下模具的对中精度，避免冲头单边啃刀口。工作台面预留了标准T型槽与模柄安装孔，模具夹紧时可以直接用压板螺栓固定，台面落料孔居中布置，冲裁下来的废料可以直接顺着孔道落入下方废料槽，不需要额外在工作台面开孔避让。机身底部的安装底座按照重型设备地脚布局设计，多个地脚螺栓孔的位置匹配车间混凝土基础的预埋间距，安装时二次灌浆层厚度预留充足，设备运行时的冲击振动可以被基础充分吸收，不会出现机身窜动。

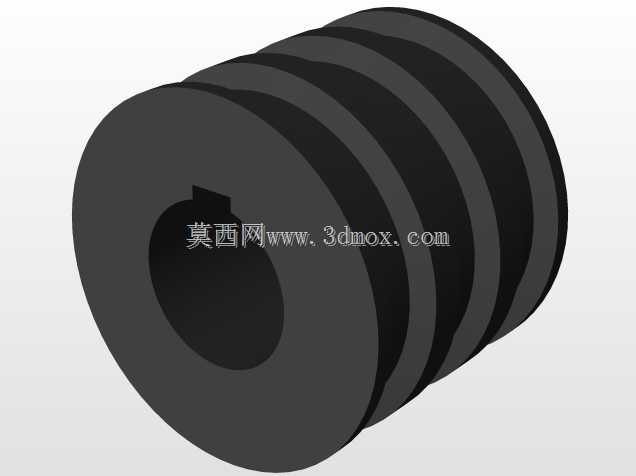

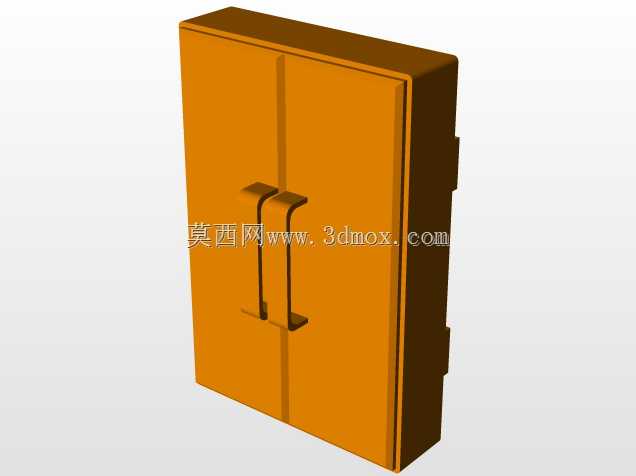

　　在产线规划阶段，这套三维结构可以直接用来校核设备与周边物料架、送料机、安全防护光栅的间距：C型机身的左侧伸出部分不会遮挡操作人员的上下料动作，右侧动力舱的位置预留了电机、飞轮、离合器的检修空间，日常维护时拆开护罩就能完成摩擦片更换、轴承注脂作业。偏心冲床的工作特性决定了它更适合短行程、大冲压力的工序，比如厚钢板冲孔、小型零件精冲、压印铆接，相比液压机它的行程次数更高，批量生产节拍更快；相比长行程拉深压力机，它在下死点附近的刚度冗余更足，冲裁瞬间的机身弹性变形量更小，模具刀口的使用寿命也能相应延长。

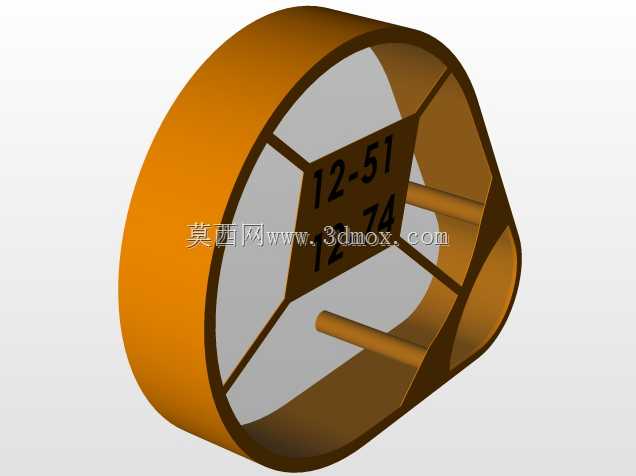

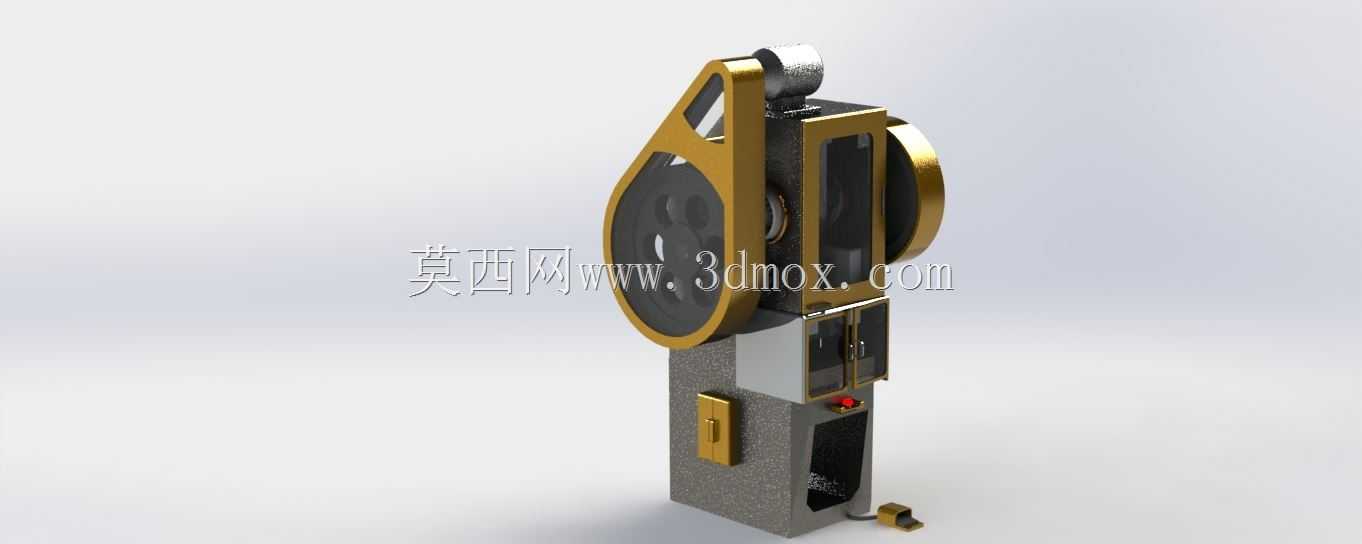

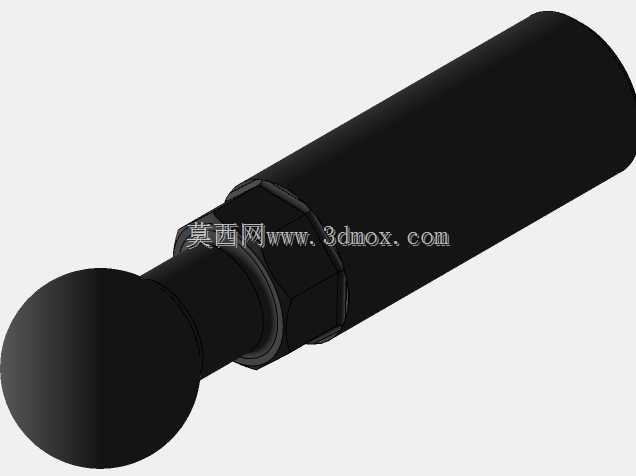

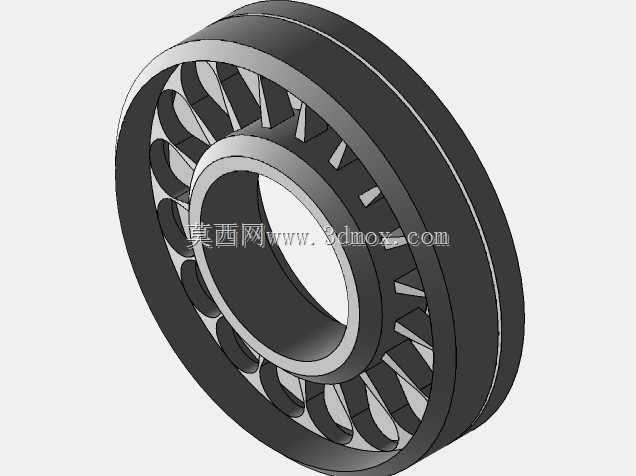

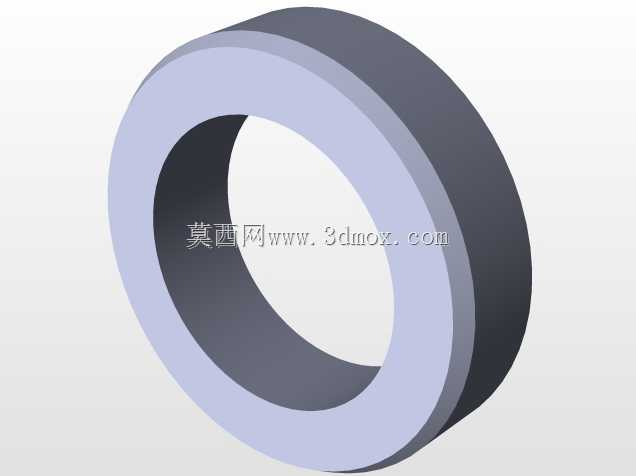

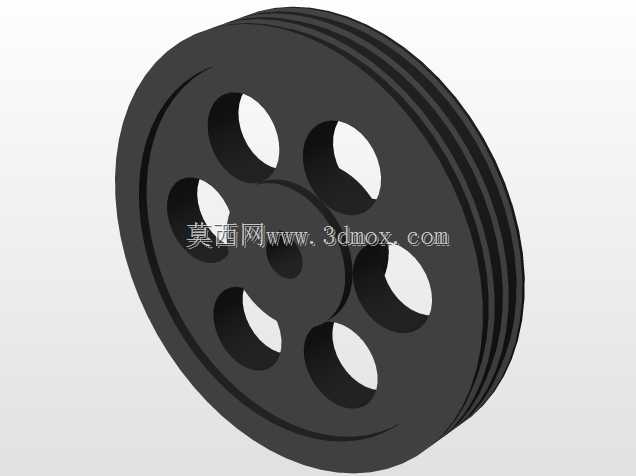

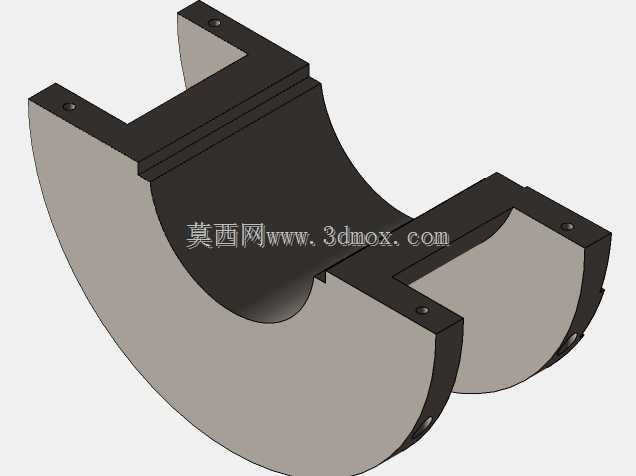

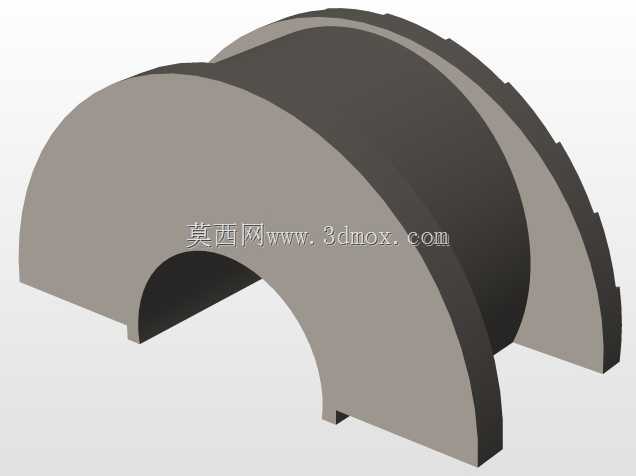

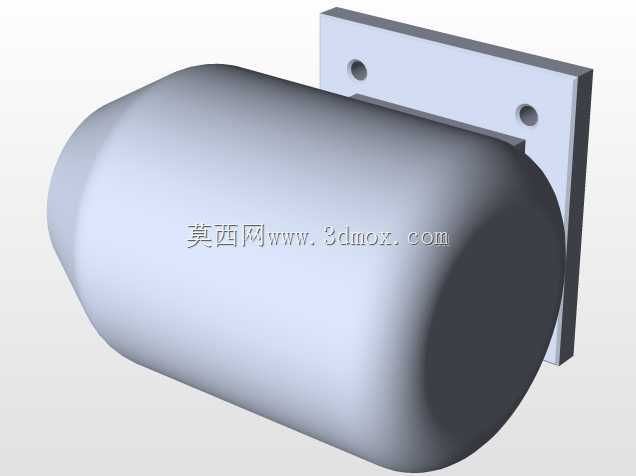

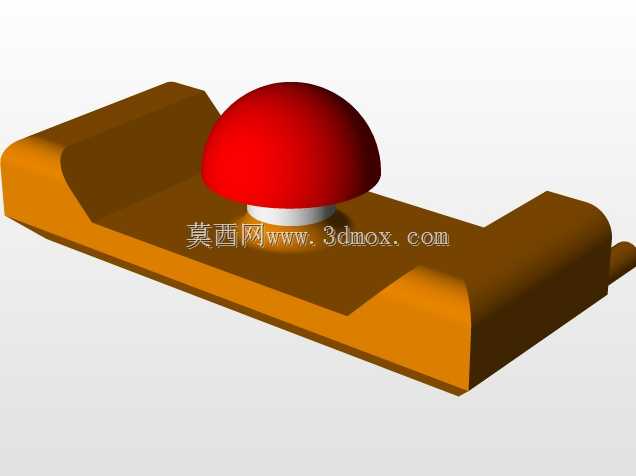

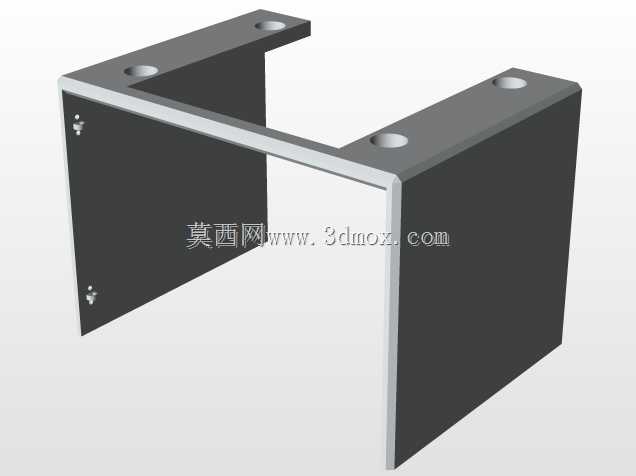

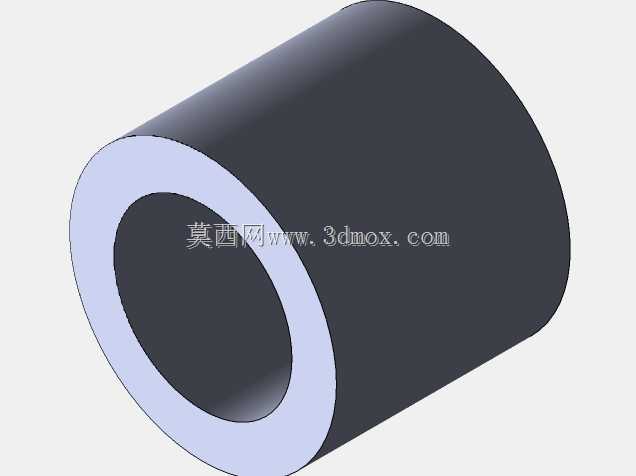

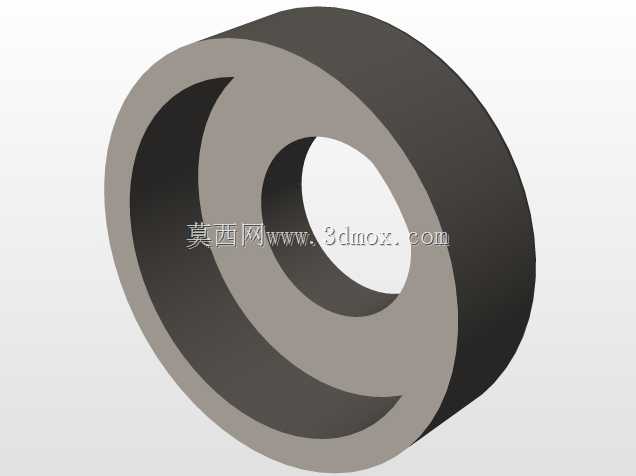

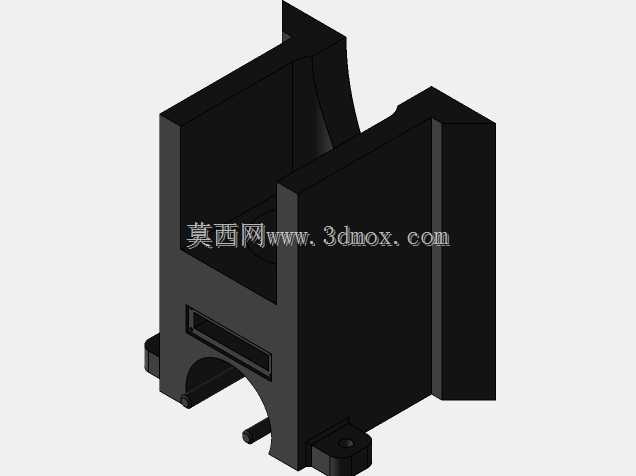

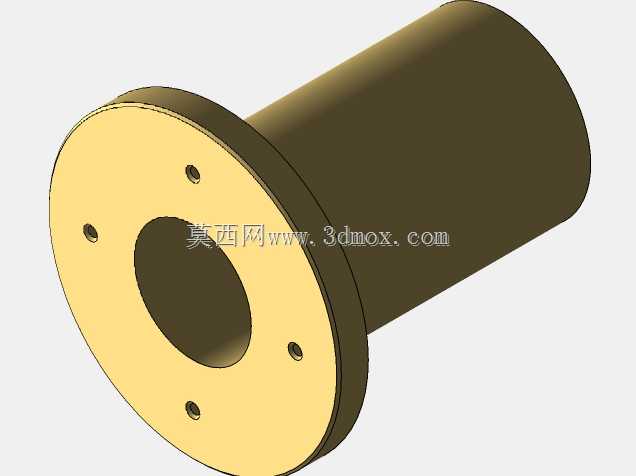

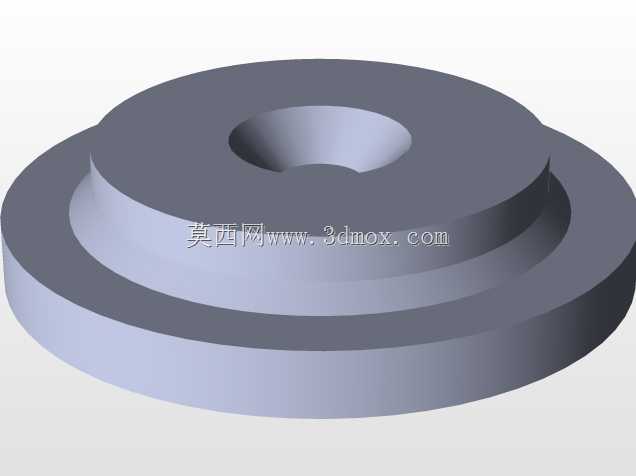

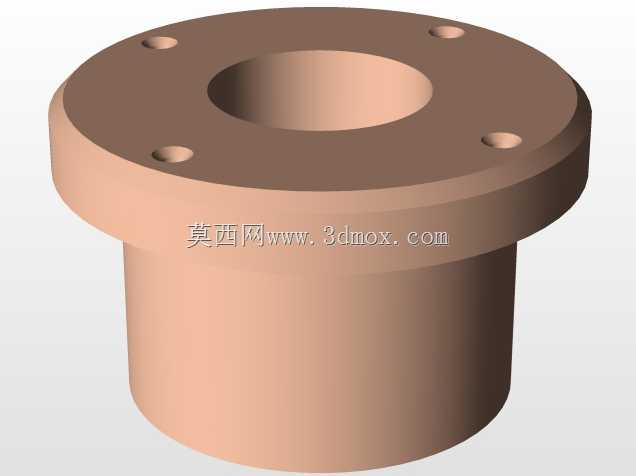

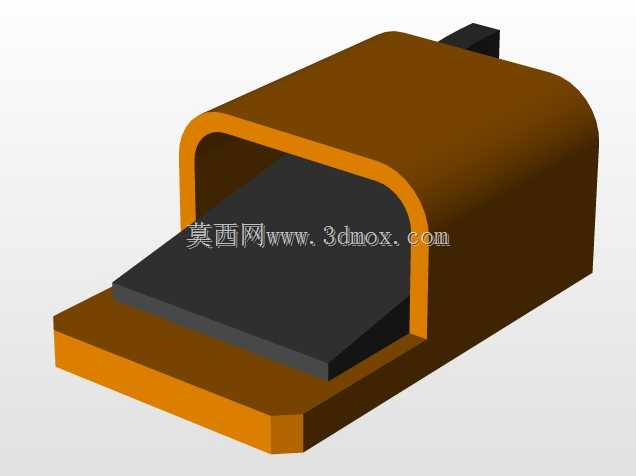

　　建模过程中把机身焊接拼块、偏心轴、连杆、滑块、导轨、飞轮、离合器组件都做了独立装配约束，运动仿真时可以直观看到主轴旋转一周滑块的全行程运动轨迹，校验连杆在最大偏角位置不会和机身内腔发生磕碰，滑块在上死点位置时，模具闭合高度调整空间完全覆盖常规冲压模具的装模范围。气动平衡缸布置在滑块两侧，用来平衡滑块与上模的自重，避免主轴运转时连杆和轴颈出现反向间隙冲击，高速连续冲压时运动更平稳。整机的外围安全护罩、急停按钮安装位、双手操作按钮站的位置也在结构里做了预留，完全符合冲压车间的安全规范要求，落地投产时不需要额外在机身上焊接改制安装支架。
