塑料热凸台压合热熔工装设备

项目分类:压力机 发布时间:2022-06-09 ID:650777
  • 塑料热凸台压合热熔工装设备

  这套热凸台压合设备主要面向塑料壳体类零件的热熔铆接与凸台压装工序,在汽车内饰件、消费电子外壳、通讯终端结构件以及小型家电组件的装配现场都有比较典型的应用。设备并不追求大吨位压制,而是围绕塑料柱受热软化后快速成型这一工艺特点进行设计,通过受控温度、稳定下压行程和可靠的双手操作逻辑,把塑料件上预留的热凸台熔压成限位帽,使上层钣金、电路板、塑胶卡扣或装饰片能够被牢固固定在基座上。

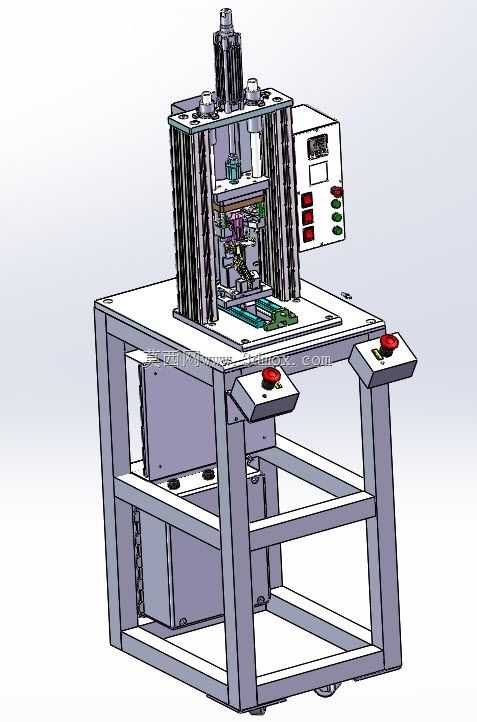

  从整机布置看,设备采用立式框架加工作台的结构。下部为方管焊接机架,四根立柱形成稳定支撑,机架内部预留电气与气动元件安装空间,前侧设置可开启维护区域,便于过滤调压阀、电磁阀、气管走线及中间继电器等元件的检修。上部压装机构安装在工作台面后方,压头沿竖直方向运动,两侧使用直线导向件承担偏载,避免热压过程中因工件摆放误差造成压头倾斜。工作台面采用钢板加工,平面度和刚性直接决定治具安装基准,台面四周留出压装操作区,工件夹具靠近中心布置,操作者取放件时不需要深入机构内部。

  热压执行部分由气缸提供主驱动力,缸体固定在上层安装板,活塞杆通过浮动接头与热板组件连接。浮动连接的作用在于补偿加工与装配中的微小不同轴,使热板受力更均匀。热板位于压头下方,内部布置加热元件和温度检测元件,外部通过隔热块与运动板连接,减少热量向气缸和导向部件传递。热板下端根据产品凸台位置设置压头,压头形状通常与热熔柱直径、成型帽直径及最终压合高度相匹配。对于多凸台产品,热板需要保证各压点温度一致和高度一致,否则会出现个别凸台未完全熔融、另一些凸台过压塌边的问题。

  设备右侧设置独立控制盒,面板上布置温度控制仪表、启动按钮、停止按钮、急停按钮以及状态指示元件。温控仪表用于设定和显示热板温度,实际生产中常根据塑料材料种类调整,ABS、PC、PC/ABS等材料的熔融温度和热敏感性不同,压头温度过高会导致拉丝、发黄或材料碳化,温度过低则成型帽不饱满。气动回路提供下压压力和保压能力,压力经调压阀设定后作用于气缸,压头接触塑料凸台后保持短时间热压,随后根据工艺需要可设置冷却保持阶段,使热熔帽在定型前不发生回弹。

  操作安全方面,工作台前方左右两侧设置双手启动按钮盒,按钮位置分开,操作者必须双手同时触发才能启动压合循环,可避免手部处于压头下方时设备误动作。控制盒和按钮盒上均配置急停元件,出现卡件、治具错位或温度异常时可立即切断动作。压装区域周围的框架既承担防护作用,也为安装光栅、安全门或透明防护罩预留了边界。对于需要纳入自动线的场景,该设备的工作台高度、机架侧面空间和背部走线位置也便于增加转盘、移载机构或线体接驳轨道。

  建模时需要重点控制几个尺寸边界。首先是机架底脚到工作台面的高度,应兼顾操作者站立作业和夹具更换;其次是压头最高点与上安装板之间的气缸缩回空间,需保证活塞杆、导向轴和热板组件在全行程内不发生干涉;再次是热板到工作台面的开模高度,该尺寸决定工件放入和取出的操作空间,也限制产品治具的最大厚度。机架左右宽度要覆盖控制盒外悬位置和双手按钮盒位置,前后深度则需容纳下部电气箱、上部压装机构以及工件取放空间。热板周围应保留隔热和散热距离,避免靠近气管、电缆和传感器。

  这套结构适合小中型塑料组件的专用热熔装配,设计思路不是通用压力机的简单缩小,而是把温度、压力、行程、保压时间和安全操作整合到同一机架中。三维结构中可以清楚看到焊接机架、导向立柱、气缸、热板、控制盒、按钮站、治具安装面和防护框架之间的关系,对于后续改型为双工位热压机、多压点热熔机或带转盘的自动铆接设备都具有直接参考价值。
