15吨每小时倾转式回转熔炼炉结构

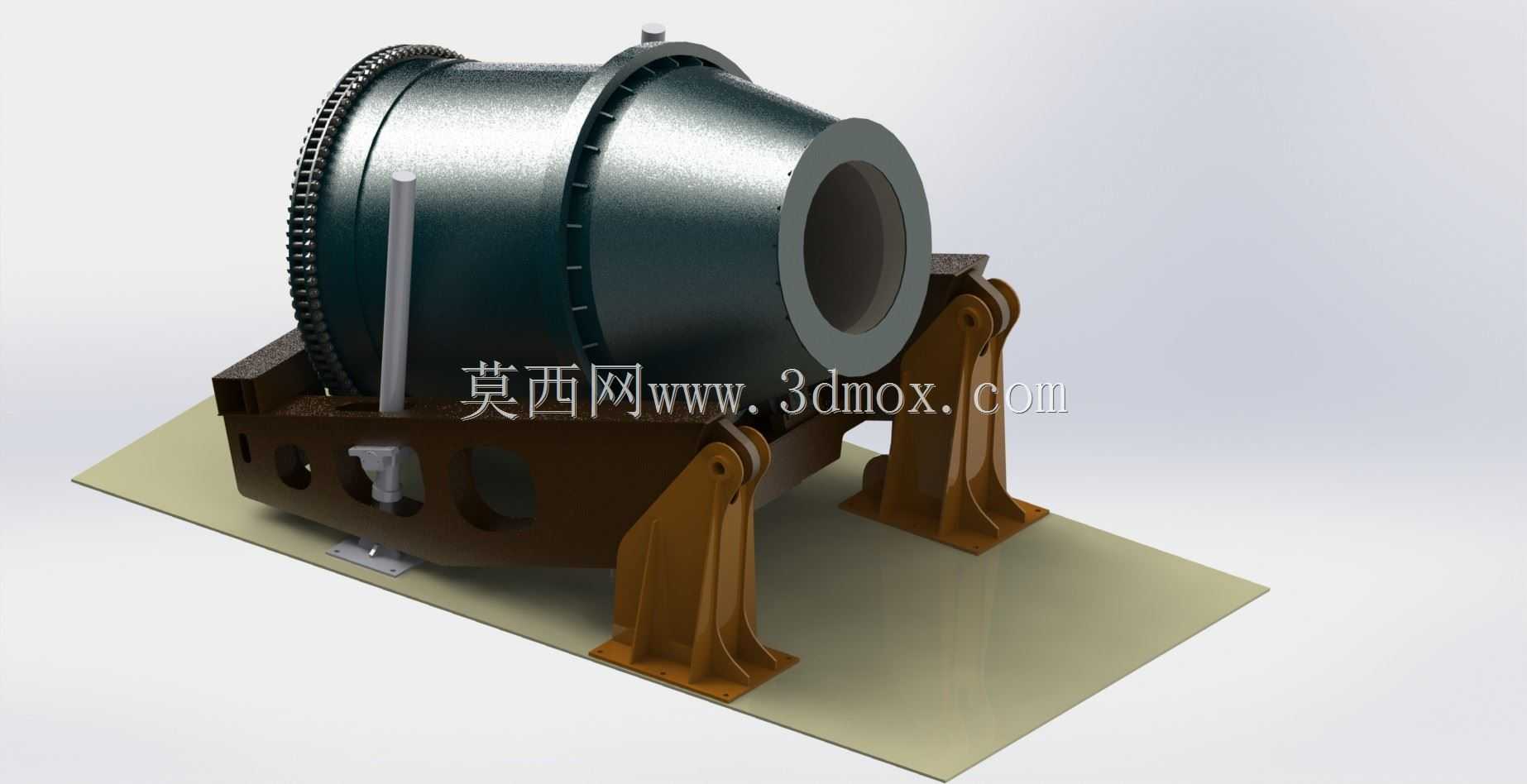

　　该回转炉主要面向中小型冶金、铸造及再生金属处理场景，用于块状或颗粒物料的连续加热、焙烧、熔炼与出料作业。设备标称处理能力为15吨/小时，适合布置在厂房内固定工位，配合上料、排烟、收尘及后续浇铸或输送系统形成完整生产线。炉体采用卧式圆筒结构，外部设置大齿圈，可通过驱动装置带动筒体低速回转，使内部物料在翻滚过程中受热均匀，避免局部堆积造成的温度梯度过大。筒体一端为加料或烟气通道，另一端承担出料与检修观察功能，端盖区域保留了较明确的安装接口，便于在详细设计阶段衔接密封、燃烧器或排气管道。

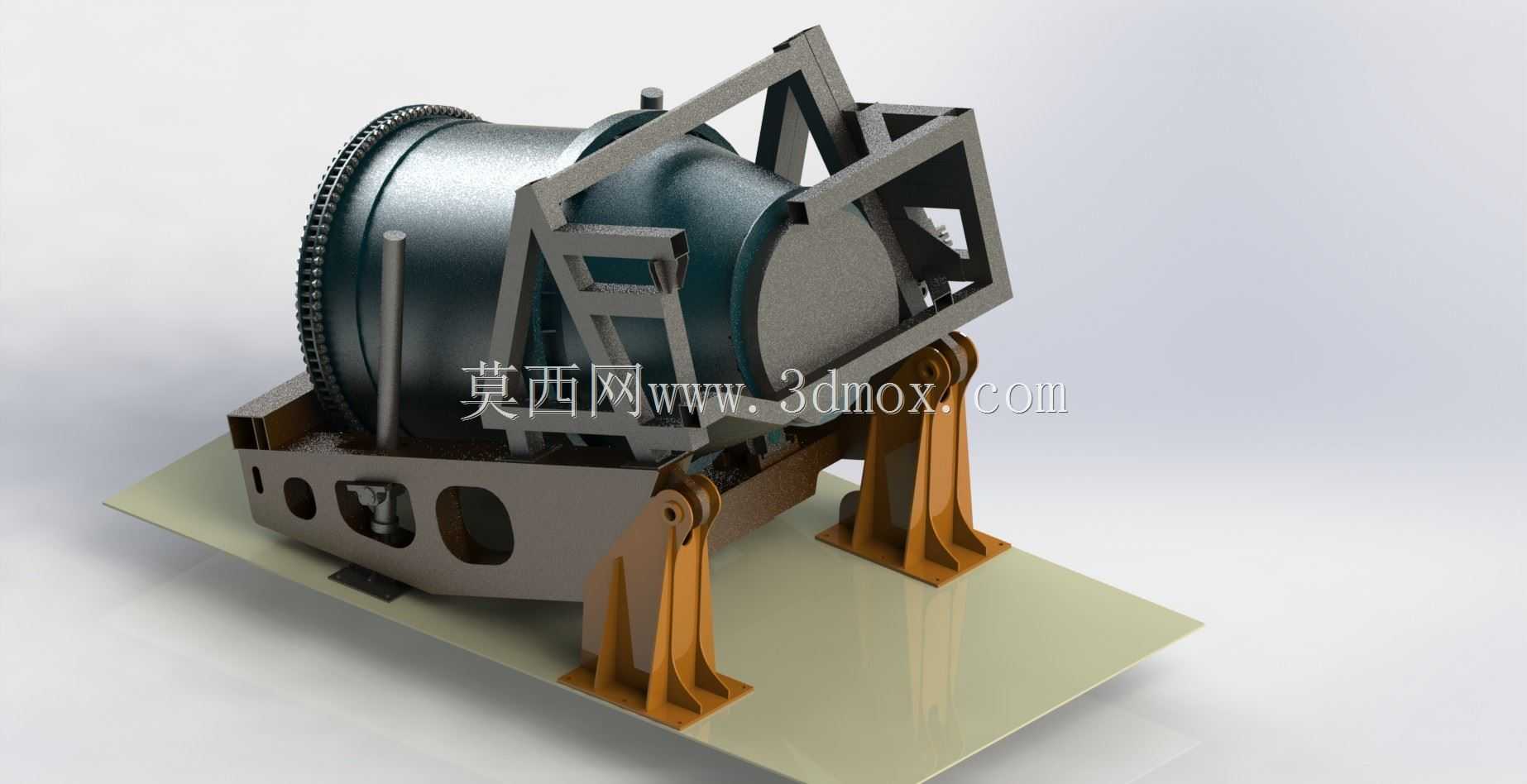

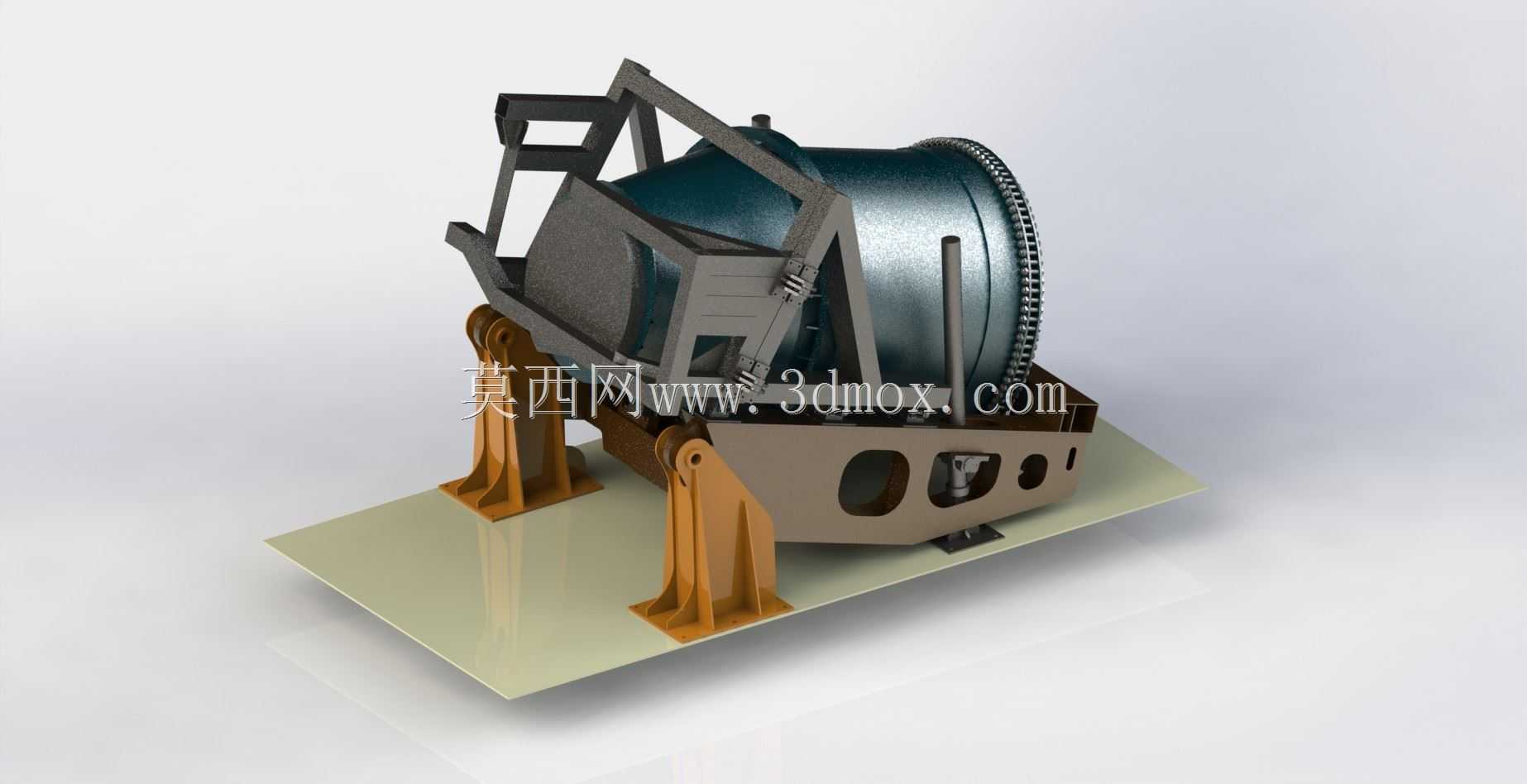

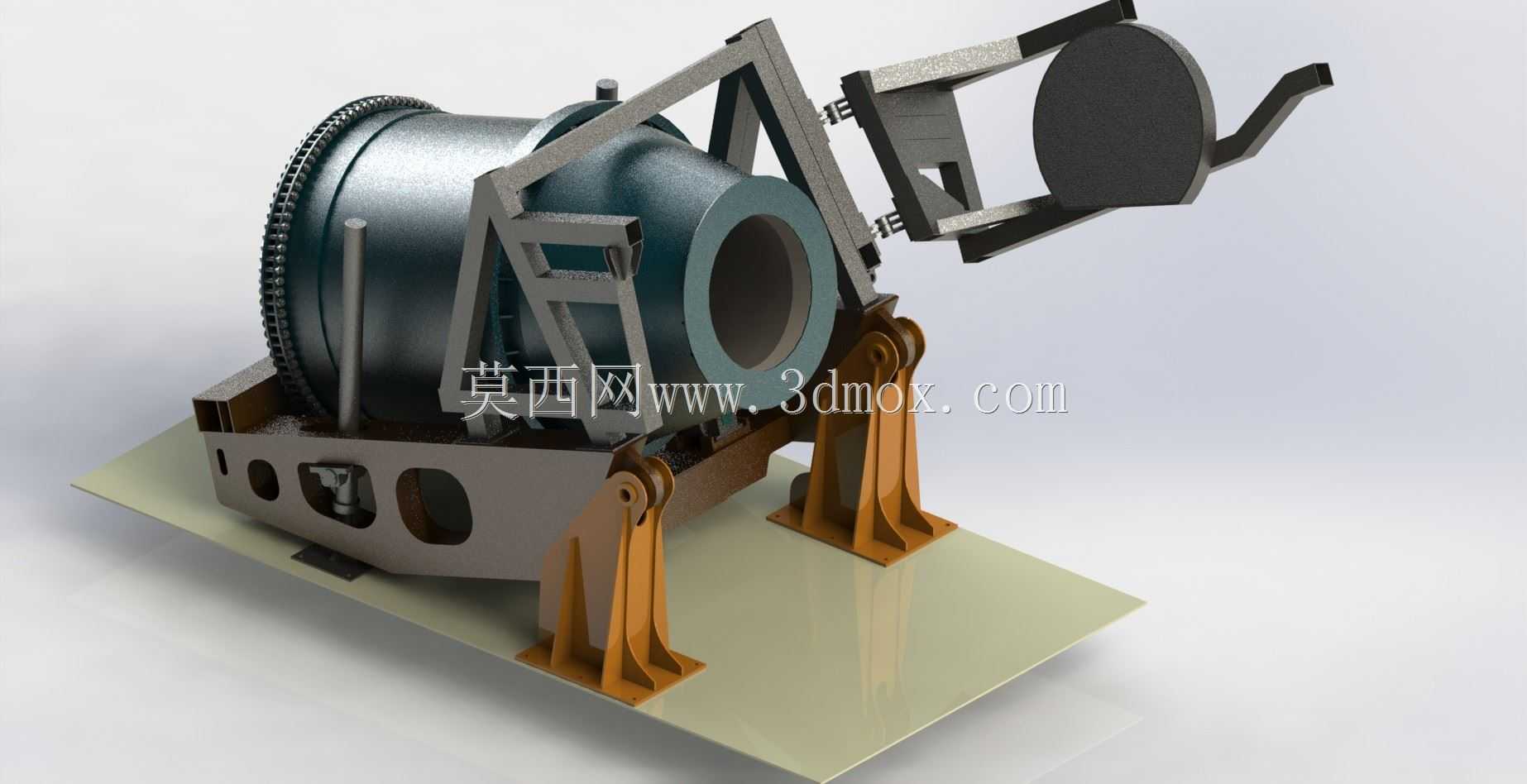

　　倾转部分是整套结构的重点。炉体被框架式托架环抱，托架两侧通过铰点连接到底座支腿上，液压缸或电动推杆可沿支架侧面施加推力，使炉体围绕横向轴线完成角度变化。该动作既服务于熔炼后的倒料，也可在检修、清渣和内衬维护时提供合适姿态。建模中可以看到左右支撑并非简单板件堆叠，而是采用加宽的箱型支腿与斜向筋板组合，底部落在整体底板上，能够把炉体满载时的倾覆力矩、回转振动和热态膨胀载荷传递到基础。

　　从安装边界看，设备长度方向由炉筒、端部传动区和倾转支架共同决定，宽度方向受两侧支座及驱动执行件限制，高度方向则需要预留炉体抬起、管路连接和上部检修空间。底座底板开设了多个安装与减重孔位，现场布置时应按载荷分布配置地脚螺栓，并在支腿附近保证混凝土基础的承压能力。上部框架采用矩形管材与焊接板件构成，围绕筒体形成稳定约束；靠近齿圈的位置应预留减速器、电机和小齿轮的装配空间，同时保证传动啮合中心距可调。

　　结构设计思路上，模型把高温炉体、机械传动和倾转承载分成三个相对独立的模块。炉筒关注回转轨迹与内衬厚度，托架关注铰点强度和刚度，底座关注整机稳定性与基础接口。三维建模时需重点核对筒体最大外径与框架内轮廓的间隙、倾转到极限角度时齿圈与底座的干涉、液压缸行程与铰点位置的匹配，以及地脚板与现场基础孔位的一致性。对于选型人员而言，该结构可作为回转熔炼炉总体布置、支撑形式和倾转出料方案的参考，后续还需结合燃料类型、炉衬材料、烟气量及驱动功率进行热工与强度校核。
