滑动门导向承重导轨结构设计

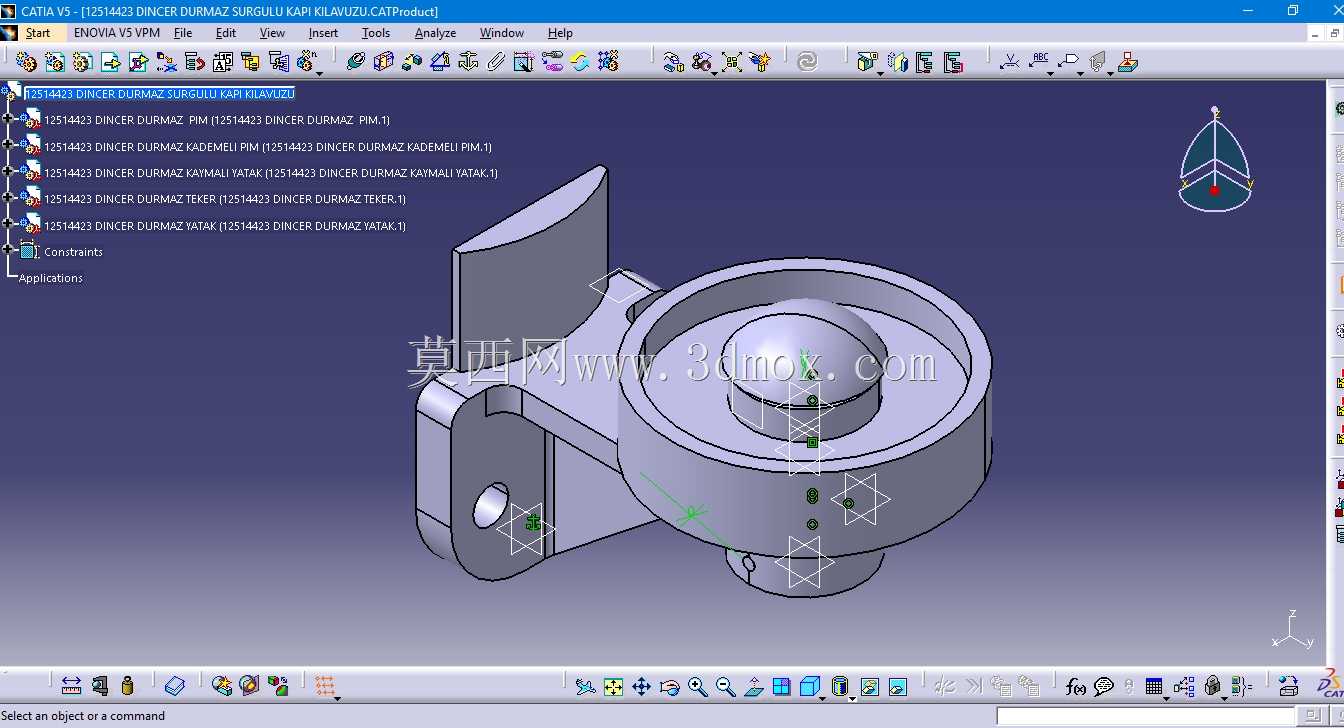

　　这款滑动门导轨结构，主要适配商用推拉隔断、工业设备防护移门、仓储区域滑动门这类需要频繁启闭的场景，在日常使用中承担门扇的承重、滑动导向以及侧向限位的核心作用，避免门扇在滑动过程中出现偏移、卡滞、脱轨的问题。从实际工况适配来看，该结构针对常规侧挂式滑动门的受力特点做了针对性优化，主体承托部位采用环形座体设计，内置的球面接触结构可以自动适配门扇安装时的微小角度偏差，抵消安装面不平整带来的附加应力，哪怕安装基面存在1度以内的倾斜，也能保证滑动过程顺畅无卡顿，不会出现局部受力过大导致的磨损加剧问题。

　　设计过程中优先考虑了受力传递的合理性，侧向延伸的安装支耳设置了同轴安装孔，可通过螺栓直接固定在门扇侧边的预装型材上，安装孔的位置经过受力校核，承重时的剪切力直接传递到门扇主体框架，不会出现连接部位应力集中导致的连接件断裂问题。支耳与主体承托座之间做了圆弧过渡加强，没有尖锐的应力集中棱角，在承受门扇满载重量时，过渡区域的应力分布均匀，不会出现长期交变载荷下的疲劳开裂问题。主体环形座的中心腔体预留了滑轮组件的安装空间，可适配直径匹配的包胶轴承滑轮，滑轮与导轨面接触时为线接触形式，滚动摩擦阻力小，启闭门扇时的推力仅为普通平滑块结构的三分之一，哪怕是重量较大的金属门扇，也能做到单手轻松启闭。

　　从安装边界尺寸来看，该导轨组件的整体外轮廓紧凑，侧向支耳的突出长度控制在常规门扇型材的安装宽度范围内，安装后不会突出门扇侧边造成磕碰风险，主体座体的厚度适配常规1.5-2mm厚度的门体板材，不需要额外在门扇上开凿深槽，仅需在对应位置钻孔即可完成固定，现场安装的适配性强，不需要复杂的定制加工。结构上还预留了润滑脂存储的微小腔体，在日常维护时可以直接从预留缝隙注入润滑脂，不需要拆解整个组件即可完成保养，能有效延长滑轮与导轨的使用寿命，降低后期维护的人工成本。

　　针对滑动过程中的侧向窜动问题，该结构的导向部位设置了双侧限位面，与配套导轨的侧边间隙控制在0.2-0.5mm之间，既不会因为间隙过小导致滑动卡滞，也不会因为间隙过大出现门扇晃动、运行噪音大的问题，在门扇快速推拉时也能保持稳定的运行轨迹，不会出现跳轨的安全隐患。所有外露的边角都做了倒钝处理，没有锋利的飞边毛刺，安装和维护过程中不会划伤操作人员，符合机械安全设计的基本要求。材质适配方面，该结构既可以采用锌合金压铸成型做表面喷塑处理，适配室内干燥环境的使用需求，也可以采用304不锈钢精密铸造后做抛光处理，适配户外、潮湿车间这类有防腐蚀需求的场景，不同材质版本的安装尺寸完全一致，可根据实际使用环境灵活选型替换，不需要重新调整门扇的安装孔位。在实际选型匹配时，单组该导轨组件可承重30-50kg的门扇重量，常规宽度1米以内的门扇上下各安装两组即可满足使用需求，门扇宽度超过1.5米时可适当增加组件数量，保证门扇滑动时的受力均匀，避免门扇长期使用出现变形下垂的问题。
