五十毫米平开式金属合页铰链结构

　　这类五十毫米规格的平开铰链，日常在机柜门板、小型设备检修门、工业配电箱外门以及轻质钢制防护门上使用频率很高，它承担的核心作用是把活动门体和固定机架铰接在一起，让门体可以绕销轴完成0到90度甚至更大角度的往复翻转，同时承担门体自重以及开关过程中产生的剪切、拉拔载荷。

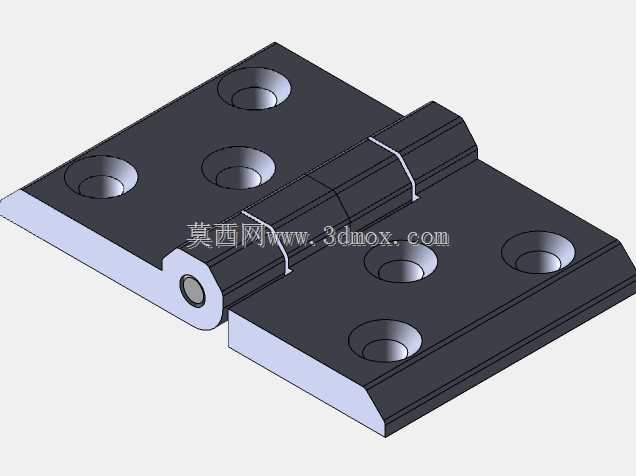

　　从实际选型的角度看，五十毫米这个尺寸属于中小型门用铰链的常用档位，两片页板展开后的总长度方向尺寸对应五十毫米量级，页板上预先加工出的沉头安装孔一共分布六处，左右页板各三个，孔位沿页板长度方向均匀排布，安装时可以直接穿入十字盘头螺丝或者沉头机螺钉，把其中一页固定在门框侧的安装基准面上，另一页固定在活动门体的侧边端面。建模的时候需要特别注意孔位的同轴度和边距约束：最外侧孔中心到页板边缘的距离要留出足够的螺丝扳手操作空间，同时页板折弯、卷圆的部位不能和安装孔发生干涉，沉孔深度要匹配所选螺钉的头部高度，保证螺丝锁紧之后端面不会突出页板表面，避免门体闭合的时候出现顶碰、间隙不均的问题。

　　结构上这款铰链采用最经典的双页对卷销轴形式，两片页板的侧边分别卷出交替排布的圆筒轴套，套体之间预留微小的轴向间隙，中间穿入整根钢制销轴，销轴两端可以做墩头或者铆接处理，防止使用过程中销轴从轴套里滑脱。卷圆部位的配合间隙在三维建模时不能按零间隙处理，通常要给轴套内径和销轴外径之间留出零点零几毫米的动配合余量，同时相邻轴套的端面之间留出零点几毫米的轴向间隙，避免喷涂塑粉、喷漆之后涂层填充间隙，导致门体转动卡滞。页板本体采用等厚薄板冲压成型的思路，板面平整，边缘做去毛刺处理，安装贴合面的平面度需要控制在合理范围内，这样锁紧螺丝之后页板可以完全贴紧门体和机架的安装面，不会出现局部翘曲、受力集中的情况。

　　在设备布局阶段做干涉检查的时候，要把铰链的安装边界提前纳入整机装配考量：铰链安装在门体和门框的拼接缝隙处，门体闭合状态下两片页板分别贴合在两个垂直或者平行的安装面上，转轴的中心位置要和门体的旋转中心线完全重合，如果转轴位置偏出门缝的理论回转中心，开关门的时候页板会和门框侧边发生剐蹭，严重时甚至会出现门体关不到位、密封胶条压缩量不均的问题。对于带密封要求的机柜门，还要结合铰链的转轴偏移量核算门体在开启初始几度范围内的位移轨迹，保证门体不会在刚开启的时候就拉扯密封胶条，延长胶条的使用寿命。

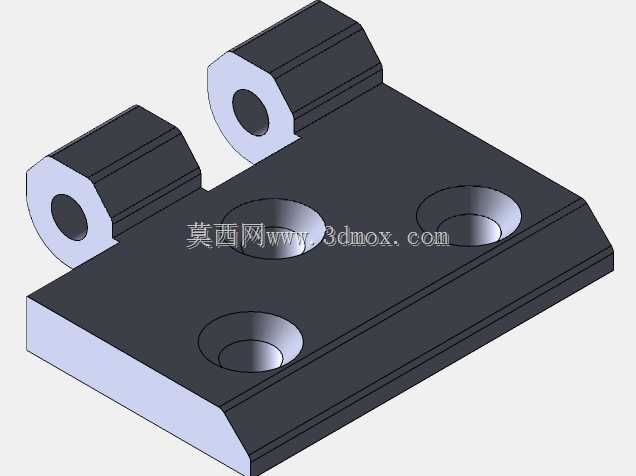

　　从承载能力角度分析，这类三孔排布的五十毫米铰链，单只的径向承载能力可以满足十几公斤级别的门体使用需求，实际设备上通常会在门体的竖直侧边上下各布置一只，门高超过一米的时候还可以在中间位置加装第三只铰链，分散门体自重带来的弯矩，避免长期使用后门体下垂、门锁对位偏移。建模过程中可以把铰链拆成左页板、右页板、销轴三个独立零件，在装配环境里通过同轴心配合、端面间隙配合完成铰接约束，既可以模拟门体闭合的装配状态，也可以直接拖动门体验证全开位置下页板、门板和机架之间的运动空间，提前排查现场安装才会暴露的干涉问题。页板上的安装孔做沉孔设计，一方面让螺钉头沉入板面以下，外观平整没有突出物，另一方面也能避免螺丝头部和相邻的转动页板发生摩擦，整个铰链转动过程中只有轴套和销轴的配合面发生相对旋转，运动路径简洁可靠，适合大批量冲压加工、成本可控，是通用门窗和小型工业设备门体连接里非常成熟的五金结构方案。
