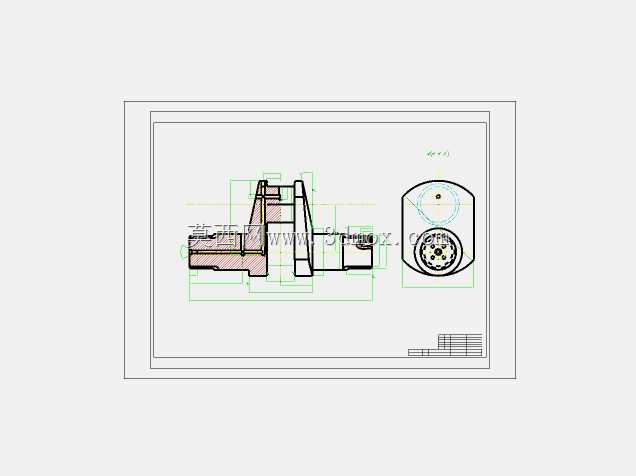

在小型往复式动力设备、便携传动机构以及部分手动动力输出装置中,曲柄轴是实现回转运动与往复直线运动转换的核心承载零件,这类零件的设计合理性直接决定整套机构的运行平顺性、负载能力与使用寿命。从工程图纸呈现的结构来看,该曲柄轴采用了偏心曲柄销与主轴颈一体化的结构布局,区别于分体式曲柄的拼接结构,整体式的轴身设计能够在小尺寸安装空间内获得更高的结构刚性,减少装配环节带来的累积误差,适配安装空间紧凑、输出扭矩中等的传动场景。
从实际应用场景出发,这类小规格曲柄轴常被用于小型内燃机、手动冲压工具、便携往复式作业设备以及部分小型农用机具的动力输出端,工作过程中需要持续承受交变弯曲载荷与周期性扭矩冲击,因此结构设计阶段首先要明确各轴段的受力边界:主轴颈作为回转支撑基准,需要与对应规格的滑动轴承或者滚动轴承内圈配合,轴颈的圆柱度、同轴度公差需要严格控制在IT6级精度区间,避免高速回转时出现径向跳动,引发整套机构的振动与异响。偏心设置的曲柄销是连接连杆部件的核心位置,销段的表面粗糙度需要达到Ra0.8以下,同时要设计对应的润滑油道或者储油结构,保证连杆大头与曲柄销相对转动时的润滑条件,减少干摩擦带来的磨损失效。
设计思路上,该结构在曲柄臂与主轴颈、曲柄销的衔接位置全部采用了大圆角过渡结构,没有出现直角锐边的应力集中结构,这一细节能够有效降低交变载荷作用下的应力集中系数,避免长期循环载荷下出现疲劳裂纹。从图纸的剖面结构可以看到,轴身内部根据受力分布做了不等径的空心减重设计,在主轴颈、曲柄销等承载核心区域保留足够的壁厚满足强度要求,在非承载的轴段内部做空腔处理,既能够降低零件整体的转动惯量,减少动力启动阶段的能量损耗,也能在一定程度上降低零件整体重量,适配便携类设备的轻量化设计需求。
关于安装边界与尺寸配合,该曲柄轴的轴向定位依靠主轴颈上设计的轴肩结构实现,安装时轴肩端面需要与轴承内圈端面紧密贴合,轴向窜动量需要控制在0.02mm以内,避免工作过程中出现轴向位移导致连杆运动轨迹偏移。轴端设计有对应的键槽结构,用于与动力输入或者输出端的带轮、齿轮部件连接,键槽的对称度公差需要与对应传动件的键槽精度匹配,保证扭矩传递过程中不会出现键侧偏载、压溃的问题。曲柄臂的外轮廓采用了圆弧修形设计,既能够避免回转过程中与周边的机壳、连杆部件发生运动干涉,也能优化曲柄臂的受力分布,让载荷从曲柄销到主轴颈的传递路径更加平顺。
从功能特性来看,该结构的偏心距经过精准核算,能够匹配对应行程的往复运动需求,在额定扭矩工况下,轴身的最大挠度控制在允许范围内,不会因为弯曲变形导致连杆卡滞。轴身的各配合面都预留了对应的热处理工艺余量,成品阶段可以通过表面淬火处理提升轴颈、曲柄销位置的表面硬度,达到HRC45-50的硬度区间,兼顾芯部的韧性与表面的耐磨性能,应对长期往复回转的磨损消耗。在实际选型适配时,需要注意该曲柄轴的回转半径对应的连杆长度匹配关系,避免连杆摆动角度过大导致侧向力激增,加剧活塞或者滑块部位的偏磨,同时要根据实际工作转速做对应的动平衡校正,在曲柄臂的对应位置设计去重或者配重结构,将回转时的不平衡量控制在允许范围内,降低设备运行时的振动水平。
