内燃机核心往复运动活塞结构设计

　　活塞作为内燃机动力转换的核心往复构件，在整个动力输出链路中承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的关键作用，其结构设计合理性直接决定了动力单元的运行稳定性、密封性能与服役寿命。从实际应用场景来看，这类活塞结构广泛适配小排量通用汽油机、小型航模动力单元、教学演示用内燃机拆解实训台等场景，不同应用场景下的活塞结构细节会根据工况载荷、热负荷水平做针对性调整，本次呈现的活塞结构在设计阶段充分考虑了小型动力单元的轻量化需求与密封可靠性要求。

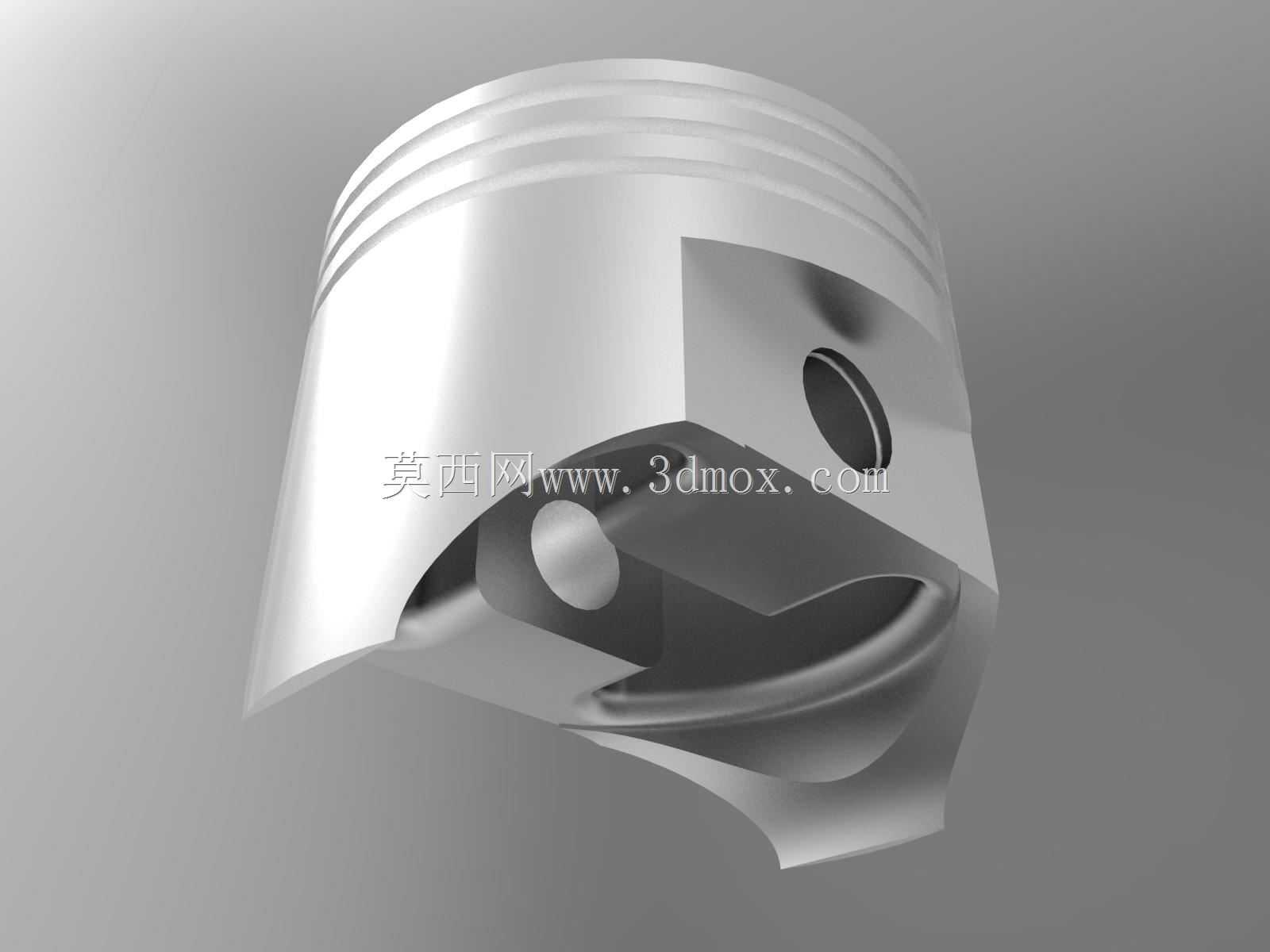

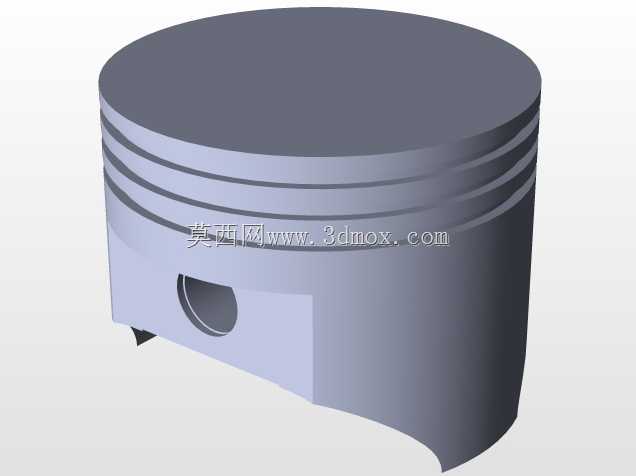

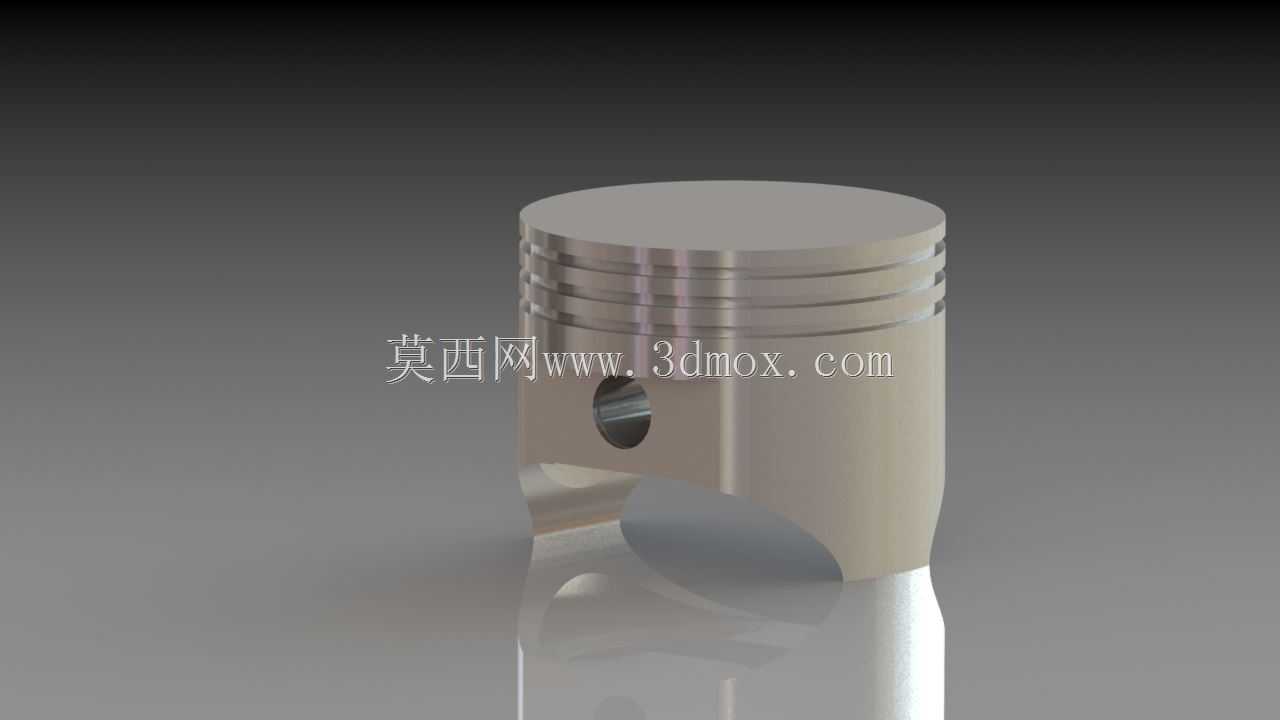

　　从功能特性维度拆解，活塞头部设置的多道环槽结构，分别用于安装气环与油环：上部气环主要承担燃烧室高压燃气的密封作用，防止高温高压燃气窜入曲轴箱造成功率损失，下部油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。活塞销孔采用同轴贯通式设计，用于安装活塞销实现活塞与连杆小头的铰接，销孔位置的壁厚做了局部加厚处理，能够承受燃气爆发瞬间传递的交变冲击载荷，避免销孔位置出现应力集中导致的开裂失效。活塞裙部采用了适配小型气缸的型线设计，并非规则圆柱结构，而是考虑了热态下的膨胀变形量，在冷态装配时预留了合理的配合间隙，既保证热机运行时裙部不会因膨胀卡滞在气缸内，又能在往复运动过程中起到良好的导向作用，承受侧压力带来的摩擦载荷。

　　在设计思路层面，整个活塞的建模过程遵循了自上而下的结构设计逻辑：首先根据目标动力单元的排量、压缩比参数确定活塞的总行程适配范围，再结合气缸内径确定活塞头部的外径尺寸，环槽的宽度、深度参数根据配套的活塞环标准规格做匹配设计，保证活塞环装入后侧隙、背隙处于合理区间，既不会因间隙过大造成密封失效，也不会因间隙过小导致热态下活塞环卡滞。活塞销孔的中心位置经过反复校核，其与活塞顶面的距离直接影响压缩比大小，同时销孔的同轴度公差在建模时做了严格约束，避免装配后活塞销出现偏磨，导致活塞运动过程中出现偏缸、拉缸等故障。活塞内部的减重腔设计在保证结构强度的前提下尽可能去除冗余材料，降低活塞整体的往复运动质量，从而减小曲轴连杆机构的往复惯性力，降低动力单元运行过程中的振动水平，提升运行平顺性。

　　从安装边界与尺寸配合角度来看，活塞头部外径与气缸内壁的配合间隙根据材质的热膨胀系数做了精准计算，铝合金材质的活塞热膨胀系数高于铸铁气缸套，因此冷态下的配合间隙需要控制在合理范围，保证热机后间隙处于最佳工作区间。活塞环槽的轴向尺寸公差需要与活塞环的轴向尺寸匹配，保证活塞环在槽内可以正常浮动，同时不会出现过大的轴向窜动造成泵油效应。活塞销孔的内径尺寸与活塞销采用过渡配合设计，装配时通过热装工艺实现紧密连接，同时销孔两端的卡环槽用于安装限位卡环，防止活塞销在运行过程中轴向窜动刮伤气缸壁。裙部的长度设计充分考虑了活塞往复运动的导向需求，过短的裙部会导致导向不足，活塞运行时容易出现倾斜偏磨，过长的裙部则会增加整体重量与摩擦面积，造成不必要的功率损耗，本次设计的裙部长度在两者之间找到了合理的平衡点，适配小型动力单元高转速运行的工况需求。

　　在实际工程应用中，这类活塞结构的建模成果可以直接用于后续的工程出图、运动仿真验证、3D打印教学样件制作等环节，通过运动仿真可以模拟活塞在气缸内的往复运动过程，校核活塞在上止点、下止点位置时与气门、气缸盖等周边部件的干涉情况，同时可以结合有限元分析工具，对活塞在燃气最大爆发压力工况下的应力分布、热负荷下的变形量做仿真计算，提前识别结构薄弱点并做优化调整，减少后续物理样机的试制迭代次数，降低研发成本。对于机械结构设计从业者而言，这类核心动力部件的建模过程需要充分结合实际工况需求，不能仅停留在外形相似的层面，每一处结构细节、每一个尺寸公差的设定都有其对应的工程逻辑，需要结合材料特性、装配工艺、运行工况等多维度因素综合考量，才能设计出满足实际使用需求的可靠结构。
