Weiller断路器式控制开关结构设计

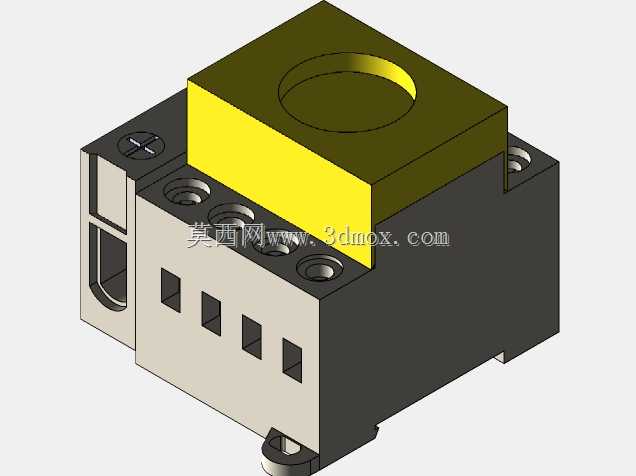

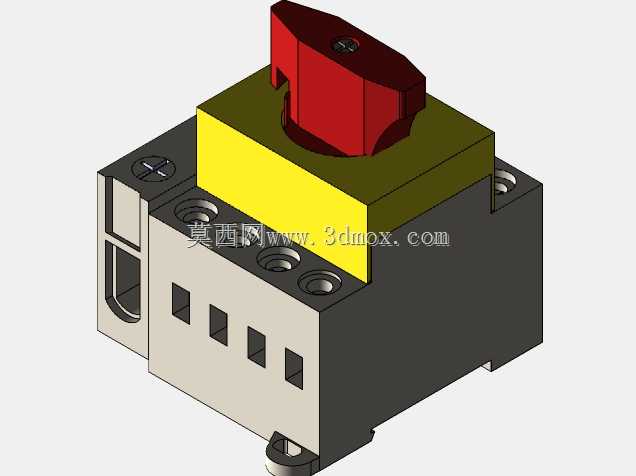

　　在低压配电回路、小型设备控制工位的电气布局里，这类集成式断路器开关是很常见的通断保护部件，日常会被装在设备操作面板、小型配电箱的DIN导轨上，负责给下游负载做过载、短路保护，同时也承担手动分合回路的操作功能，不少输送线、小型升降机的本地控制工位都会用到同类型元件，替代传统分立的刀闸与熔断器组合，节省柜内安装空间。从结构上看，这个开关采用分层堆叠的布局，顶部的黄黑操作段是触发与状态指示区域，预留的圆形沉槽是用来安装操作按钮或者状态指示帽的位置，操作时的按压或者旋转行程都在这个区域完成，颜色做了高对比度区分，黄黑配色是工业领域通用的警示色，车间嘈杂环境下操作人员也能快速定位开关位置。下部的基座部分是核心的触头与脱扣机构安装位，

　　侧面预留的四个带沉孔的安装位，既可以适配标准导轨卡扣的固定，也能直接用螺丝锁在面板安装板上，安装边界的尺寸做了紧凑化处理，宽度方向控制在单极断路器的模数范围内，并排安装多个同类型开关时不会出现空间干涉，相邻开关的操作间隙也能满足戴劳保手套操作的安全距离要求。基座正面开的四个矩形小窗口是内部触头状态的观察孔，不用拆开外壳就能直观判断内部触头是处于闭合还是分断位置，日常巡检的时候能快速排查触头熔焊、机构卡滞的故障，不用断电拆壳检查，减少设备停机排查的时间。侧面的开槽是进出线的接线端子区域，端子采用压线框结构，能适配不同线径的多股铜芯线，接线时不用压接冷压端子也能保证足够的接触压力，避免长期运行后端子松动发热。

　　设计的时候特意把操作区域的高度做了抬升，比基座高出一截，安装在嵌入式面板上的时候，操作面刚好和设备面板齐平或者略微突出，不会出现操作时被面板边缘卡滞的问题，同时顶部的圆形操作位做了圆角过渡，没有尖锐棱角，操作人员频繁操作的时候不会刮擦手套或者手部。基座的外壳采用阻燃工程塑料材质，分灰白与深黑两个配色段，不同颜色段对应内部不同的功能腔，浅灰色区域是触头与接线腔，深黑色区域是脱扣机构与电磁组件腔，装配的时候能快速区分零件所属的装配区域，减少产线装配的错装概率。这类开关的实际使用场景覆盖很广，从车间小型输送线的本地电源分断，到升降机操作面板的动力回路控制，再到各类搬运设备的电源总开关，都能看到同结构的产品，相比传统的钮子开关，

　　它自带保护脱扣功能，下游回路出现过载短路的时候会自动分断，不用额外加装熔断器，简化了电气回路的设计。建模的时候要特别注意安装孔位的同轴度，还有顶部操作沉槽与内部机构的同轴度，要是同轴度偏差超过0.2mm，操作按钮装上去就会出现卡滞，按动的时候行程不畅。另外基座侧面的接线端子开口尺寸要留够余量，适配最大6平方毫米的铜芯线接入，同时端子的压线螺丝行程要满足不同线径的压紧需求，不会出现细线压不紧、粗线塞不进去的问题。外壳的分型面选在基座与顶部操作段的结合位置，做注塑模具的时候能简化抽芯结构，侧面的观察窗口采用镶件成型，不用做复杂的侧抽芯，降低模具加工成本。安装导轨的卡扣槽做在基座底部，卡扣的弹性变形量控制在1.5mm，拆装的时候用一字螺丝刀就能撬动卡扣，不用专用工具，现场更换元件的时候效率很高。还要注意操作力的设计，按动或者扳动开关的操作力控制在20N到30N之间，太轻容易出现误碰触发，太重操作人员长期操作会疲劳，这个力值范围刚好符合工业操作的人机工程要求，戴厚劳保手套的时候也能顺畅操作。
