直列四缸曲柄连杆传动结构设计

　　这套传动结构是往复式动力设备的核心运动转换单元，日常在小型内燃动力装置、活塞式压缩设备、高压柱塞泵组里都能见到这类结构的身影，核心作用是把活塞的直线往复运动和曲轴的旋转运动做双向转换，动力输出端可以对接负载端做旋转做功，反过来也能通过曲轴旋转带动活塞完成容积变化，实现介质压缩、流体输送这类工艺动作。

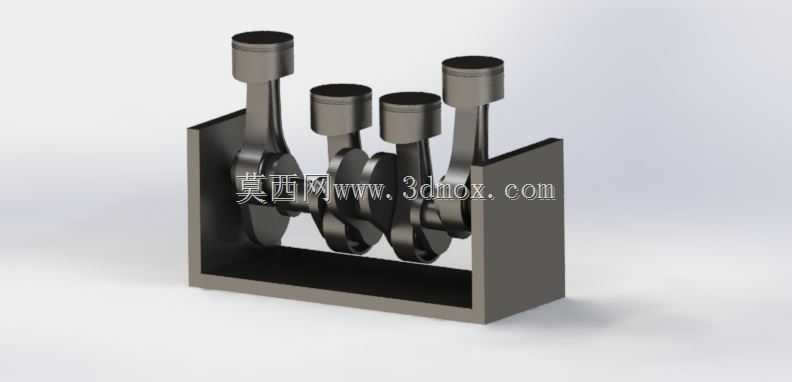

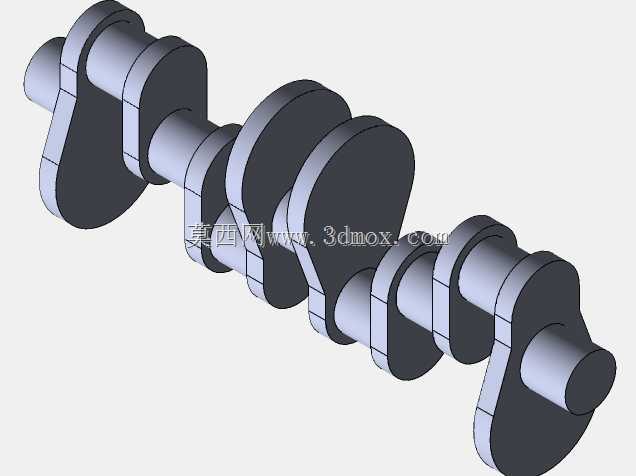

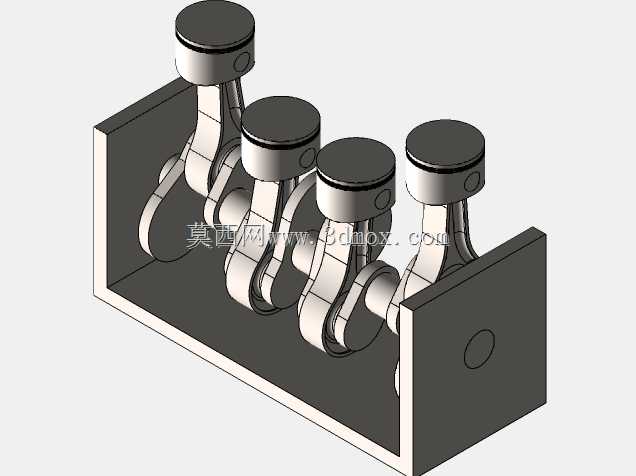

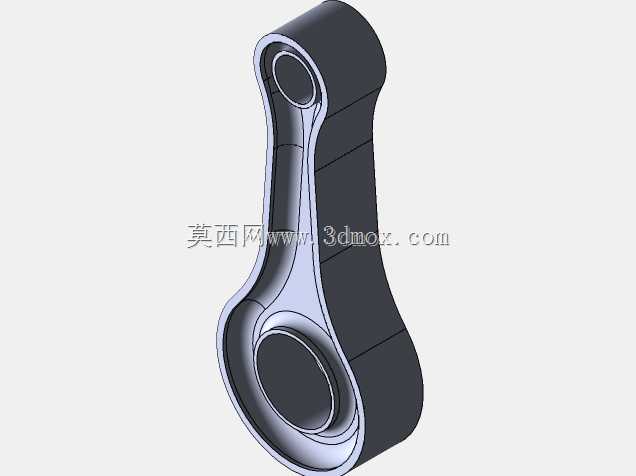

　　从结构组成来看，整套单元包含四个同轴排布的活塞组件、对应匹配的四段曲柄销、整体式曲轴支撑座、两侧的曲轴定位轴段，活塞和曲柄之间通过连杆做铰接连接，连杆小头端通过活塞销和活塞内腔铰接，大头端做剖分式轴瓦结构抱紧曲柄销，运动过程中可以自动适配活塞上下行程里的角度偏移，不会出现运动卡滞。四个活塞按照固定的相位角错开排布，对应曲轴上的四个曲柄销分别错开90度夹角，运行时四个活塞依次到达上止点和下止点，能把往复运动的惯性力做部分抵消，降低整机运行的振动幅度，比单缸结构的动平衡表现好很多，适合连续高转速运行的工况。

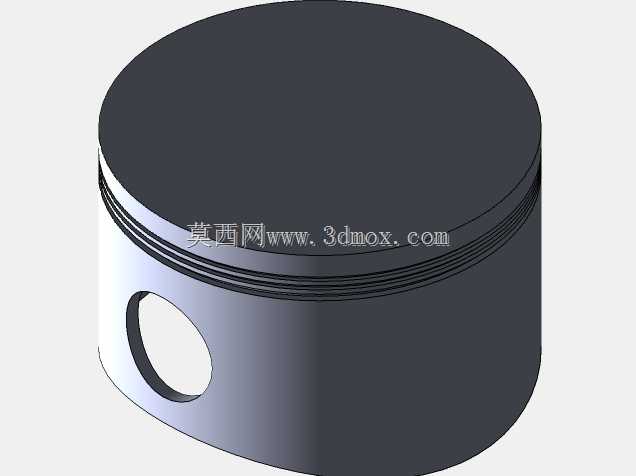

　　设计过程中首先要确认的是活塞行程参数，也就是曲柄销回转中心到曲轴主轴颈中心的偏心距两倍数值，这个参数直接决定了活塞的上下运动距离，也决定了单缸的工作容积，要匹配目标设备的排量或者输出扭矩要求做核算。活塞的外径尺寸要和配套的缸体内径做间隙配合，预留热膨胀余量，活塞裙部设计有导向段，保证上下运动时不会出现偏磨，活塞环槽的位置要对应密封环、油环的安装尺寸，保证工作腔的密封性能。曲轴的支撑座采用整体式箱型结构，两侧的主轴颈安装位同轴度公差要控制在0.02mm以内，避免曲轴转动时出现别劲、磨损加剧的问题，支撑座的底部做平面安装基准，预留螺栓固定孔位，可以直接固定在设备的机体安装面上，安装边界要注意预留曲轴输出端的连接空间，以及活塞上方对接缸体的装配空间，四个活塞的中心距要和对应缸体的缸心距完全一致，避免装配时出现错位。

　　实际应用里，这类四缸排布的曲柄连杆结构，因为动平衡特性好、输出扭矩波动小，常被用在小排量通用动力设备、中型空气压缩机组、多柱塞高压注水泵这类设备上，相比三缸、双缸结构，它的输出脉动更小，不需要搭配太大的飞轮就能实现平稳运行，对安装基础的抗振要求也更低。设计建模的时候要重点校核运动干涉问题，要模拟曲轴整周旋转的全行程，确认连杆在摆动过程中不会和曲轴箱内壁、相邻连杆发生碰撞，活塞到达上止点时和曲轴平衡块之间要预留足够的安全间隙，同时还要核算连杆的摆动角度，确认连杆小头在活塞销座内的摆角范围不会超出衬套的允许角度，避免出现边缘载荷加剧衬套磨损。另外曲轴上的平衡块设计要和活塞连杆组件的往复质量做匹配，把一阶、二阶往复惯性力尽可能平衡掉，降低运行时的轴承载荷，延长主轴瓦、连杆瓦的使用寿命。整个结构的润滑通道要提前预留，曲轴主轴颈、曲柄销、活塞销这些铰接摩擦位置都要对应设计润滑油路，保证运行时摩擦副能得到持续润滑，避免干磨烧蚀。
