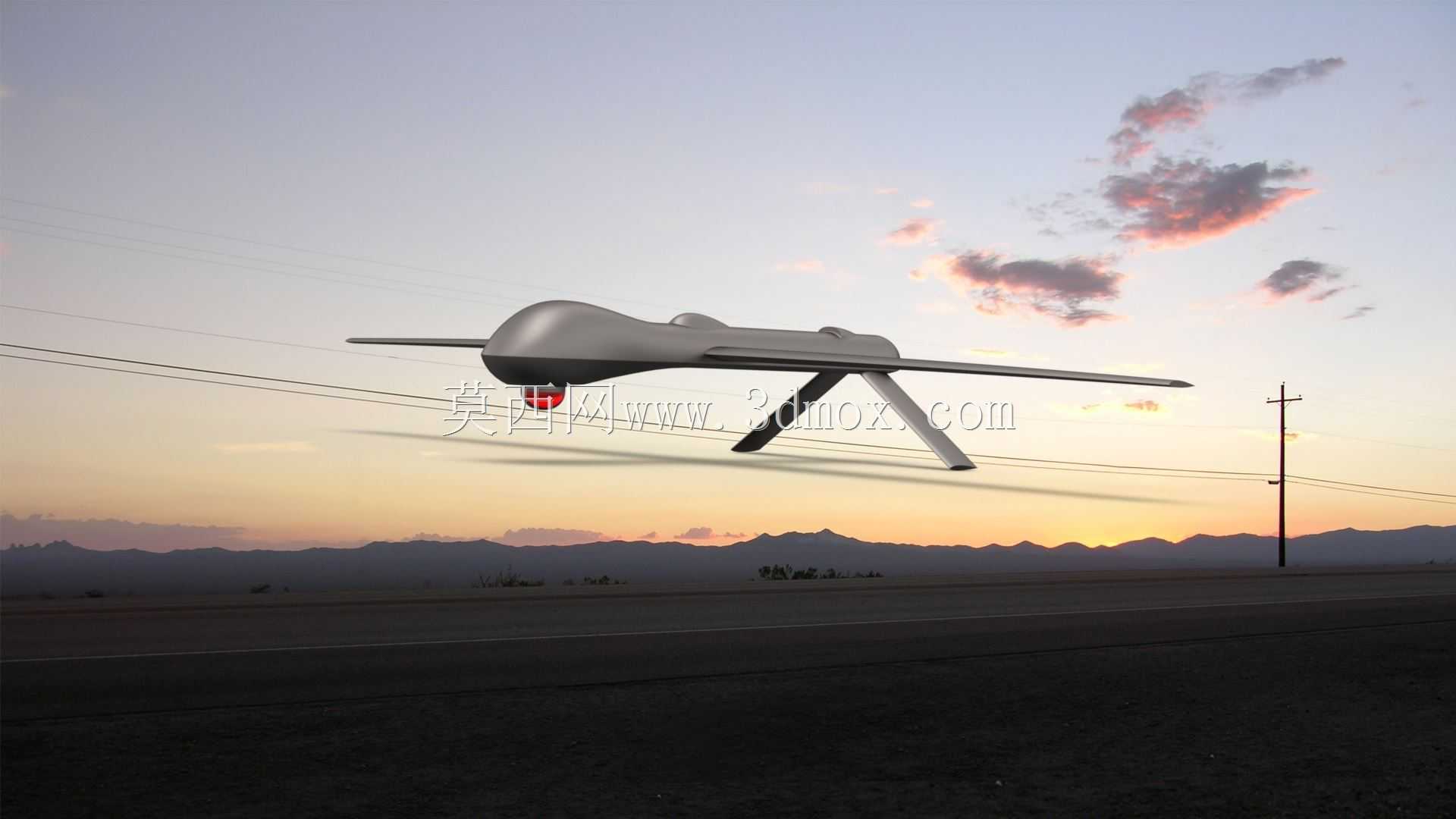

MQ死神遥控无人机机身分段结构设计

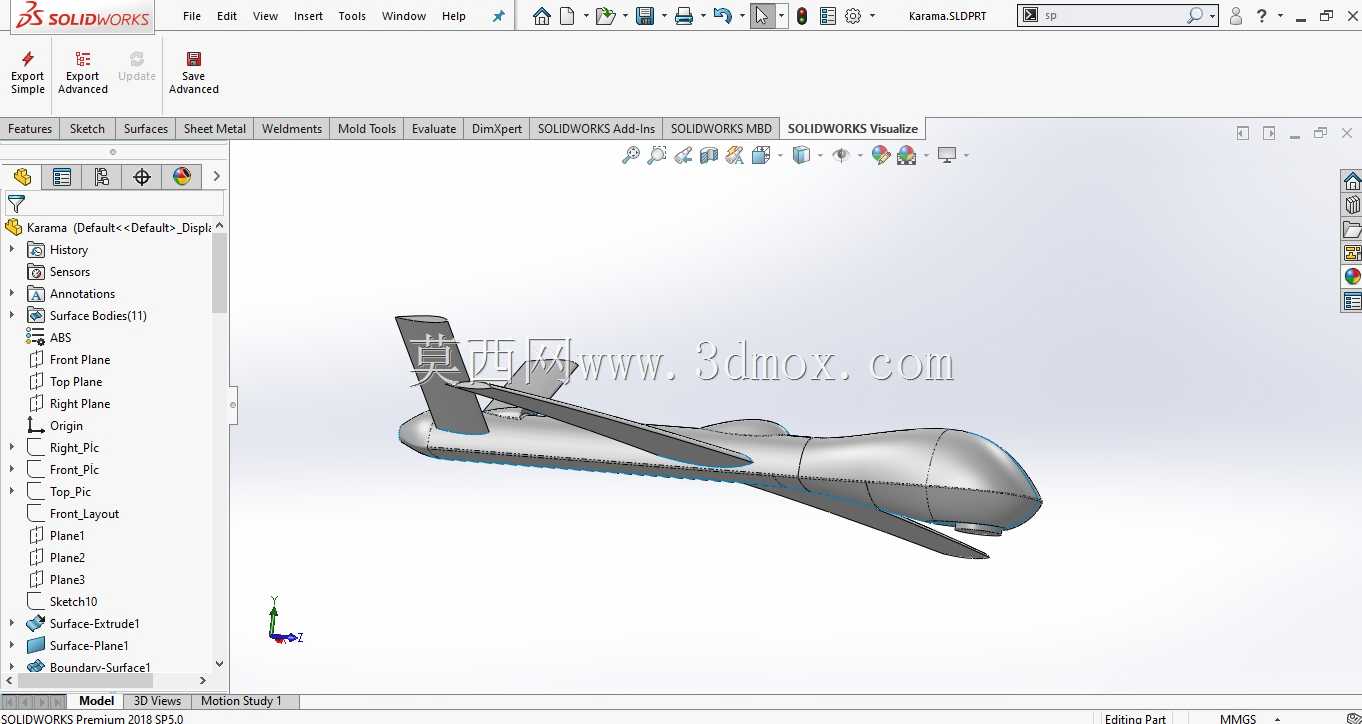

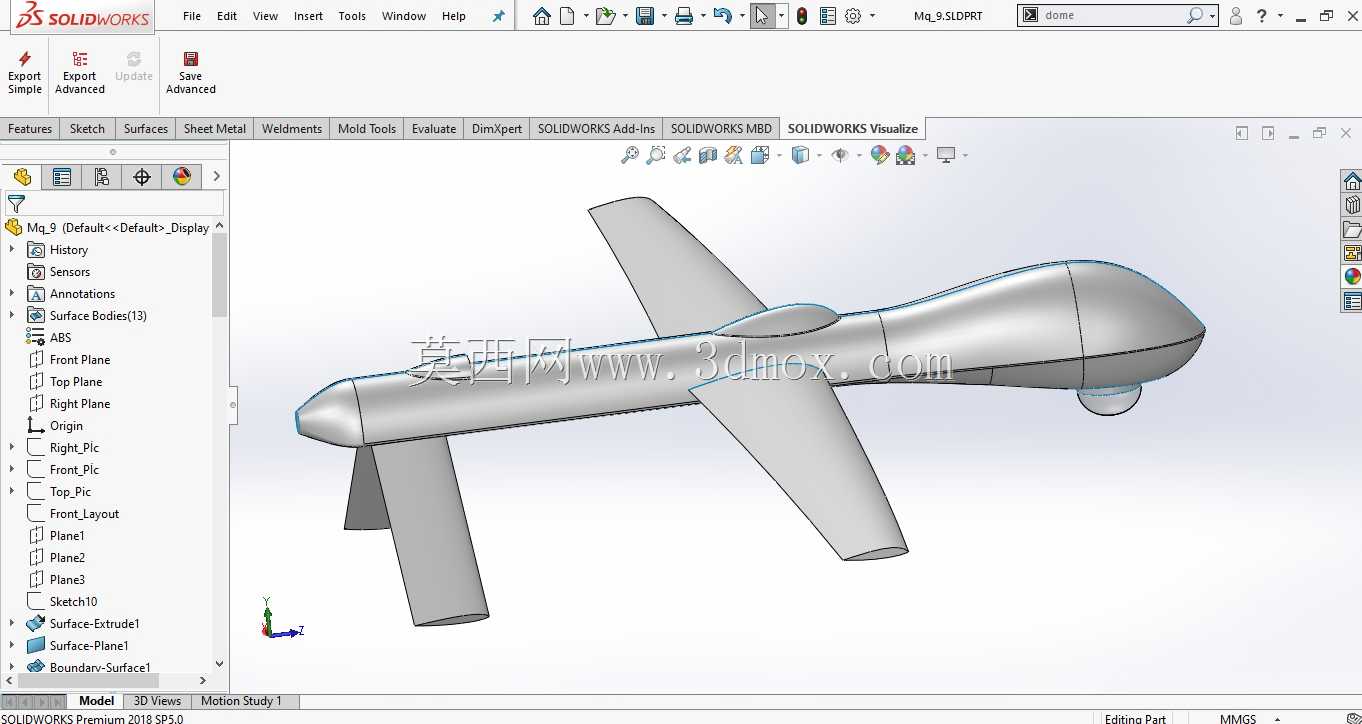

　　该分段结构针对MQ死神构型遥控航模的机身中段设计，适配小比例遥控模型的飞行需求，可直接对接同系列机翼、尾翼、机头整流罩等分段组件，完成整机装配后可执行户外航模飞行、气动布局验证、教学演示等场景的使用需求。不同于整机一体化建模的方案，该分段结构采用独立模块化设计思路，将机身核心承力段单独拆分，既方便3D打印制作时的分件排版，减少支撑材料的使用量，也能在炸机损坏时单独替换受损分段，降低航模玩家的维护成本。从结构设计逻辑来看，该分段作为整机的核心承力载体，需要承担机翼传递的升力载荷、尾翼传递的操纵力矩，同时还要为飞控板、电池、舵机、接收机等机载电子设备预留安装腔体，因此在建模时优先保证了内部腔体的规整性，内壁预留了2mm的标准安装凸台，

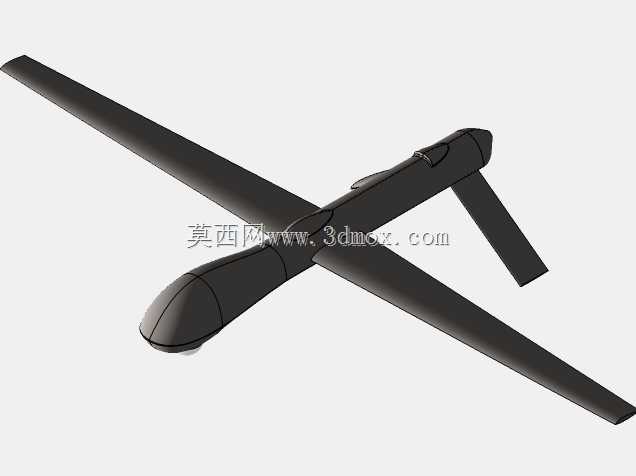

　　可直接用自攻螺丝固定常见规格的航模电子设备，无需额外打磨修改。外形层面严格遵循MQ死神无人机的气动布局特征，采用大展弦比平直翼对应的修形机身截面，上表面平滑过渡以减少飞行时的压差阻力，下表面预留设备检修口的安装位，可搭配快拆舱盖实现机载设备的快速调试更换；机身尾部采用倒V尾对接的锥形修形，对接面设计有定位止口，装配时可直接卡入尾翼组件，保证尾翼安装角的精度，避免手动对位出现的角度偏差影响飞行操纵效率。安装边界层面，该分段的机翼对接位置位于机身重心区间，对接面设计有直径6mm的碳杆插孔，可插入标准规格的碳纤维加强杆连接左右机翼，既保证机翼与机身的连接强度，也能通过碳杆分担机翼的弯曲载荷，避免大机动飞行时机翼根部出现断裂；

　　机头方向的对接面预留了摄像头安装座的固定孔位，可适配常见的FPV第一视角摄像头，满足航模玩家的航拍飞行需求；机身整体截面宽度控制在65mm以内，可适配市面上绝大多数1.5m-2m翼展的固定翼航模电子设备，电池仓尺寸可容纳3S-4S规格的航模锂电池，保证足够的续航时长。气动细节处理上，机身表面所有棱边均做了R0.5mm的圆角过渡，既减少3D打印后的层纹阻力，也能避免尖锐棱边在搬运、飞行过程中出现磕碰崩边的问题；机身尾部的舵机走线槽采用内埋式设计，所有操纵线材均可从机身内部腔体走线，避免线材外露增加飞行阻力，同时也能减少飞行过程中气流对线材的扰动导致的操纵信号干扰。从实际应用角度出发，该分段结构可直接用于航模爱好者的自制组装，

　　也可作为航空科普教学的演示模型，帮助学习者理解长航时察打一体无人机的机身布局逻辑、承力结构设计思路以及机载设备的布置原则；针对小批量制作的需求，该模型的壁厚统一设置为1.5mm，既保证足够的结构强度，也能最大限度降低打印重量，提升整机的推重比与飞行续航时间。
