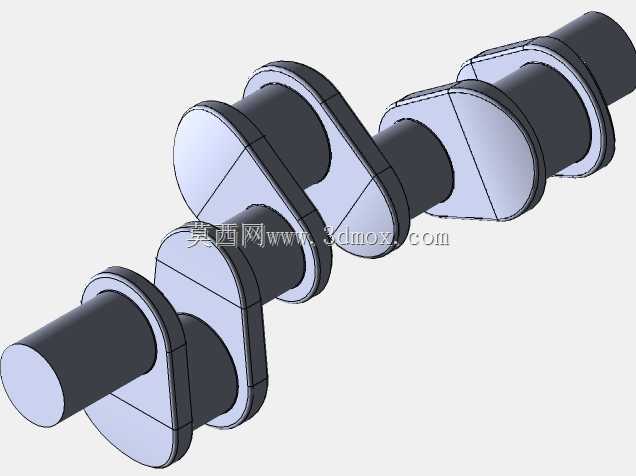

直列三缸内燃机曲轴结构三维建模

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款直列三缸机型的曲轴建模，完全围绕量产机型的实际装配边界、受力工况做结构还原，没有做多余的艺术化修饰。从实际应用场景看，这类三缸曲轴多用于小排量乘用车动力单元、小型通用发电机组、轻型农用机械的动力端，日常运行中要持续承受活塞连杆组传递的爆发压力冲击、往复惯性力带来的交变载荷，所以建模阶段就把各段轴颈的过渡圆角、平衡块的配重轮廓做了精准还原，避免后续做有限元分析时出现应力集中的计算偏差。

　　从结构设计思路来看，这款曲轴采用整体式锻造结构的建模逻辑，三个曲柄销呈120°夹角均匀分布，这个角度设定是为了平衡三缸机的一阶往复惯性力矩，让整机运行时的振动幅度控制在合理区间，不需要额外加装大体积的平衡轴机构就能满足平顺性要求。建模时把主轴颈和曲柄销的同轴度公差带、各曲拐的相位角偏差都做了参数化约束，后续如果需要调整排量、调整冲程长度，只需要修改对应参数就能快速生成新的结构版本，不需要重新绘制整体轮廓。

　　外形尺寸与安装边界方面，两端的主轴颈直径按照常规乘用车发动机的主轴承座安装孔尺寸做匹配，轴颈长度预留了轴瓦、止推片的安装空间，前端的轴段预留了正时齿轮、皮带轮的安装键槽位置，后端的法兰盘结构匹配飞轮的安装孔位，平衡块的外轮廓做了偏心切削，既保证足够的配重力矩抵消活塞往复运动的惯性力，又不会在曲轴高速旋转时和缸体下部的加强筋、机油集滤器发生运动干涉。各段轴颈的表面粗糙度要求对应的结构特征也在模型里做了区分，主轴颈和曲柄销的工作表面做了高光洁度的特征标识，对应实际加工中的精磨、抛光工序，平衡块的非加工面保留了锻造毛坯的轮廓特征，和实际量产零件的工艺特征保持一致。

　　从功能特性上看，曲轴的润滑油道在模型里做了贯通式的结构设计，主油道从主轴颈中心贯穿，通过斜向油孔连通到每个曲柄销的工作表面，发动机运行时压力机油可以通过这些油道持续输送到轴瓦和轴颈的配合面，形成稳定的油膜避免干磨。每个曲柄销和主轴颈连接的位置都做了大圆角过渡，这个结构是为了分散交变载荷带来的应力集中，避免曲轴在长期高负荷运行时出现圆角位置的疲劳断裂。建模时还考虑了曲轴的动平衡特性，每个平衡块的重心位置都做了参数化计算，三个曲拐的配重块重量差控制在极小范围内，后续实际零件生产时只需要做少量的去重钻孔就能满足动平衡精度要求，减少生产环节的加工工时。

　　在实际的结构设计工作中，这类曲轴模型可以直接用于发动机的整机装配干涉检查、曲轴系的运动仿真分析，也可以作为基础模型调整参数适配不同排量、不同缸数的机型开发，不需要从零开始搭建基础结构。模型的各段特征都做了独立的参数化约束，修改曲柄半径就能调整发动机冲程，修改轴颈直径就能适配不同承载能力的主轴承设计，平衡块的轮廓可以根据缸体的内部空间做实时调整，保证旋转过程中不出现运动干涉。和很多简化的示意模型不同，这个模型把曲轴上所有和装配、加工、受力相关的特征都做了还原，包括轴颈上的退刀槽、油孔的倒角、后端法兰的定位销孔，这些细节都是实际生产和装配中必不可少的结构，不会出现导入装配环境后和周边零件出现特征缺失导致的干涉误判。
