参数化直齿圆柱齿轮传动件

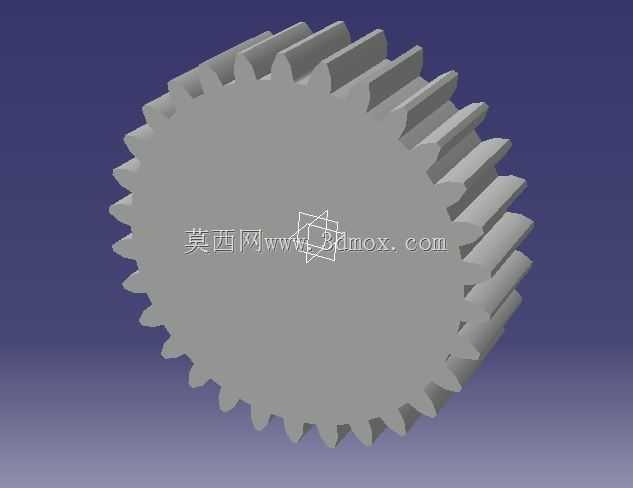

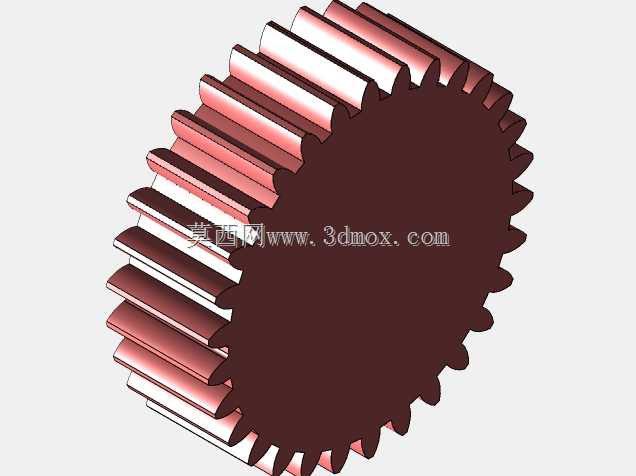

　　直齿圆柱齿轮是平行轴传动系统里最基础也最常用的动力传递元件，这一版模型把轮齿、轮体和中心安装区域作为一个整体来表达，重点在于齿廓形态和轴向结构的完整呈现，方便在方案阶段直接放进减速箱、传动支座或者动力输出单元里做干涉检查与布局校核。

　　从实际用途看，这类齿轮常见于中小功率的平行轴减速机构、轻工设备的进给传动、输送线驱动端以及各类需要恒定速比的旋转传递场合。它依靠轮齿依次啮合来传递扭矩，相比带传动和链传动，传动比准确、效率高、工作可靠，对安装中心距和轴线平行度的要求也相对明确。模型采用直齿结构，齿向沿轴向平直延伸，加工时可通过滚齿、插齿或铣齿完成，工艺成熟，检测也方便，适合标准化批量生产。

　　设计思路上，参数化是这个零件的核心价值。齿数、模数、压力角、齿宽、轮毂孔径以及轮缘厚度这些关键尺寸都可以作为变量驱动，修改参数后齿廓和整体外形能够同步更新，避免了反复重建齿形的繁琐。齿顶圆、齿根圆和分度圆之间的几何关系需要严格保证，齿顶过高会导致啮合顶死，齿根过薄又会削弱弯曲强度，因此在调整模数和齿数时要同步校核齿根过渡圆角，降低应力集中。轮体部分采用了较宽的齿面，有利于在相同模数下提高承载能力和啮合平稳性；端面轮廓饱满，外缘均匀分布轮齿，视觉上能够清晰反映齿距的一致性。

　　安装边界方面，齿轮工作时必须保证两轴平行，中心距落在设计允许的公差范围内，否则会出现单侧接触、噪声增大甚至卡滞。轴向定位通常依靠轴肩、套筒或挡圈完成，轮毂与轴的配合需要根据载荷性质选择合适的过渡或过盈配合，并通过键连接实现扭矩传递。模型在中心区域预留了安装空间概念，实际出图时还要补充键槽尺寸、倒角、退刀槽以及齿端倒角，这些细节直接影响装配可行性和加工经济性。齿宽方向不宜超出支撑跨距过多，以免因轴的挠曲造成载荷沿齿向分布不均。

　　在三维建模过程中，齿廓的准确生成是关键。渐开线齿形需要依据基圆展开，单个齿形完成后通过圆周阵列得到全部轮齿，阵列数量必须与齿数严格一致。轮齿与轮体合并为一个实体后，还要检查齿根处是否存在零厚度或自相交，轴向拉伸长度要与齿宽匹配，端面和齿面交接处应保留合理圆角。把模型调入装配体后，可以围绕啮合齿轮做运动仿真，观察齿面接触区、侧隙以及运转过程中是否与箱体、轴承或相邻零件发生空间干涉。

　　选材和热处理也要结合工况考虑。常规传动可选用优质碳素结构钢或合金结构钢，齿面通过淬火、渗碳等方式提高硬度和耐磨性；低速轻载场合也可采用铸铁或工程齿轮材料，以降低噪声和成本。润滑方式根据圆周速度选择油浴或喷油，箱体内部要留出足够的润滑与回油空间。整体来看，这个直齿轮模型不仅是一个外观件，更承载了模数、齿数、齿宽、配合和强度之间的工程权衡，适合作为传动方案设计、参数学习和装配校核的基础零件使用。
