焊接作业用立式旋转工装结构设计

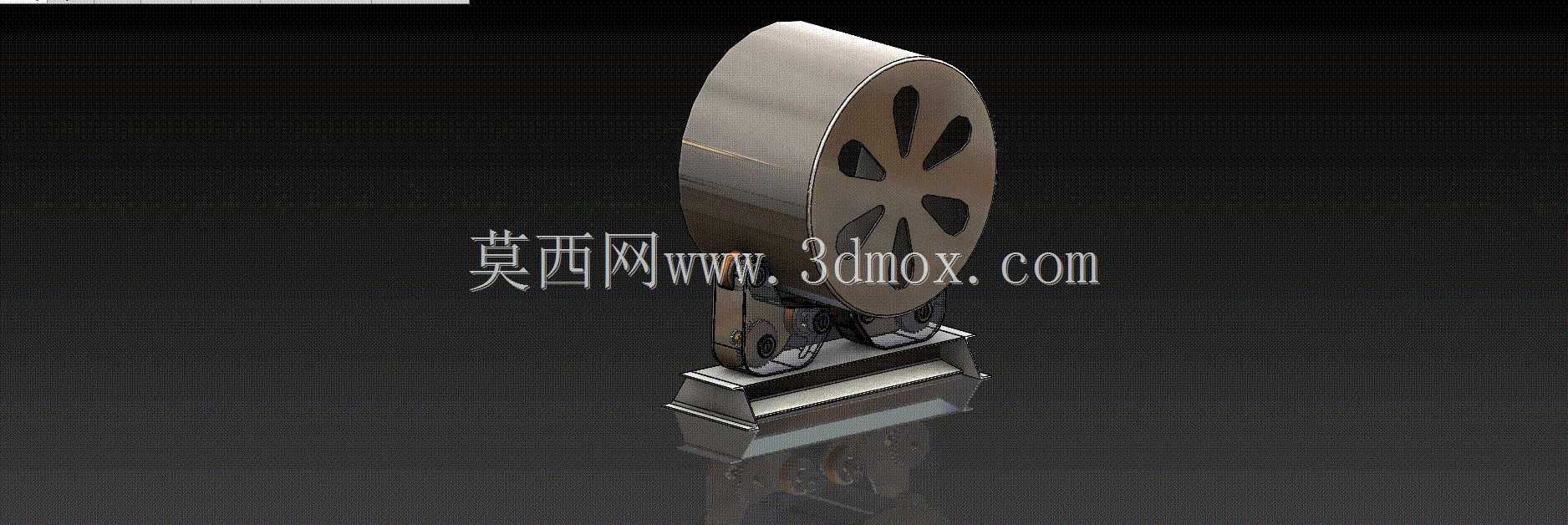

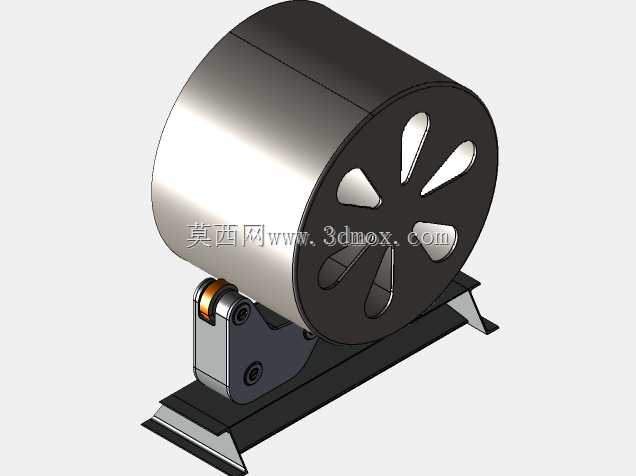

　　在车间焊接工位的实际作业场景里，这类立式旋转工装的核心作用是解决环形焊缝、周向分布焊点焊接时工人反复挪动工件、调整站位的痛点，常规小批量焊接作业中，工人需要围绕工件走动完成整圈焊接，不仅劳动强度大，还容易因为视角受限出现焊缝成型不均、漏焊虚焊的问题，配套这类旋转工装后，工件可固定在旋转盘面上，通过手动或低速驱动实现周向回转，工人保持固定站位即可完成整圈焊接作业，大幅降低操作疲劳度，同时稳定的回转速度能保证焊缝走速均匀，提升焊接成型质量。从结构设计逻辑来看，这款旋转器采用立式单支撑布局，底部为矩形安装底座，底座上设置加强筋结构提升整体刚性，避免旋转过程中出现晃动偏移，支撑立柱内置回转轴承组件，承担上部旋转轮盘的径向与轴向载荷，

　　上部轮盘采用辐条式镂空设计，在保证盘面结构强度的前提下尽可能降低自重，减少回转阻力，同时镂空结构可适配不同规格的夹具安装，方便快速固定不同外形的待焊接工件，轮盘边缘做圆弧倒角处理，避免作业过程中剐蹭工人衣物或焊枪管线。安装边界方面，底座预留四个螺栓安装孔，可直接固定在焊接工作台面或者专用工位支架上，整体安装占用的台面尺寸较小，不会过多挤占焊接工位的操作空间，旋转盘面的高度经过适配，刚好匹配工人站姿焊接时的舒适操作高度，不需要额外垫高或者俯身操作。功能特性上，这款旋转器的回转阻尼经过调校，既可以实现手动轻松拨动旋转，也能在焊接时保持位置锁定，不会因为焊枪的轻微触碰出现自行转动的情况，盘面的平面度控制在合理公差范围内，

　　保证工件装夹后不会出现倾斜，避免焊接位置出现偏差，支撑部分的结构做了防焊渣飞溅的遮挡设计，减少焊接过程中焊渣落入回转缝隙造成卡滞的问题，日常维护只需要定期在回转轴承位置加注润滑脂即可，不需要复杂的拆解保养。设计过程中优先考虑了焊接工位的恶劣使用环境，整体外露结构件都采用金属材质，避免焊接高温飞溅烫坏部件，底座的配重经过核算，即使装夹一定重量的工件，旋转过程中也不会出现重心偏移倾倒的问题，轮盘上的辐条开孔同时可以作为工件装夹的固定点位，配合快速夹钳可以实现不同尺寸工件的快速装夹定位，不需要额外制作专用适配夹具，适配多品种小批量的焊接生产场景。不同于重型焊接变位机，这款小型旋转器更适配小型五金件、小型结构件的焊接作业，

　　不需要外接电源驱动，完全依靠手动操作即可完成回转，使用场景更灵活，既可以固定在工位上长期使用，也可以根据作业需求临时挪动到不同工位使用，整体结构没有复杂的传动组件，故障率极低，适合焊接车间这类多粉尘、多飞溅的作业环境长期使用。结构建模过程中，对回转配合部分的公差做了合理预留，既保证转动顺畅，又不会出现过大的配合间隙造成盘面晃动，底座与支撑立柱的连接采用焊接加螺栓紧固的双重固定方式，避免长期使用后连接位置出现松动，轮盘与回转支撑的连接面做了精加工处理，保证盘面转动时的端面跳动控制在焊接作业允许的范围内，不会因为跳动过大影响焊缝的位置精度。
