多规格孔位圆形定位划线模板结构

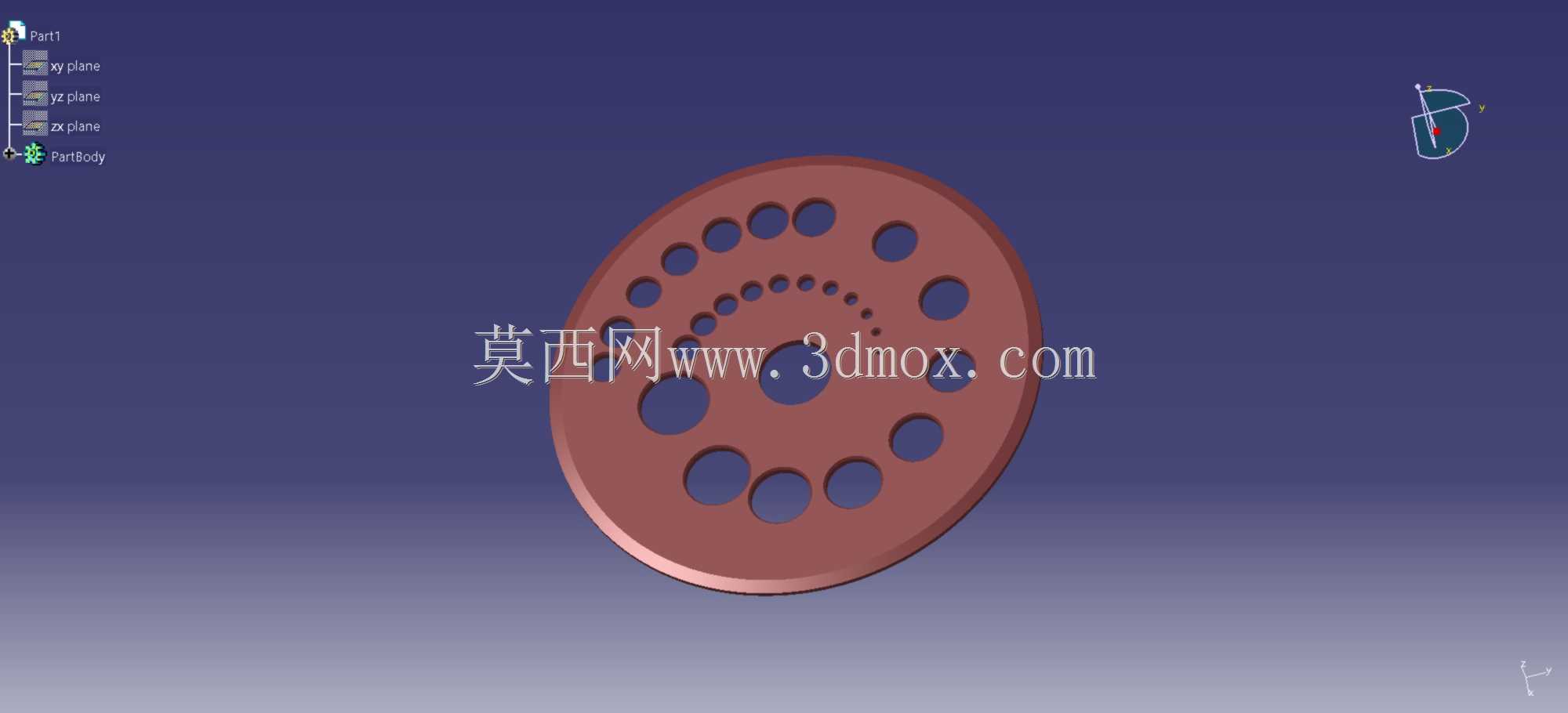

　　在机械加工、钣金划线、电子元器件定位装夹、小型工装调试的现场场景里，这类带阵列排布孔位的圆形模板是一线操作中高频使用的辅助基准构件，它不需要复杂的动力配套，完全依靠自身的孔位精度与结构刚性，为划线、钻孔定位、小零件装夹提供统一的位置基准，能大幅减少现场反复测量、对线的时间成本，降低人工操作带来的位置偏差。从结构设计逻辑来看，整个构件采用薄圆盘式的本体构型，盘面沿不同半径的圆周方向排布了多组不同直径的通孔，孔位的排布并非均匀等距设置，而是结合了现场常用的定位销直径、常用钻孔规格、常见装夹孔距做的匹配设计，靠近圆盘中心区域的小孔径孔组，主要适配直径较小的定位销、微型钻头的划线定位，往外逐层增大的孔位，则对应不同规格的紧固件过孔、

　　工装定位柱的穿装需求，最外侧的大直径孔位，可用于穿装锁紧螺栓，将整个模板固定在工作台面或者待加工工件的基准面上。设计时首先要确定的是圆盘的平面度公差，因为作为定位基准件，如果盘面存在翘曲，会直接导致划线偏移、定位销倾斜，所以本体的厚度选择要兼顾刚性与轻量化，过薄的盘体在反复装夹锁紧后容易产生形变，过厚则会增加整体重量，不便于现场手持移动或者在狭小空间内使用。孔位的设计需要考虑实际使用中的避让需求，相邻孔之间的壁厚要满足最小强度要求，避免在穿装定位销或者锁紧螺栓时，孔壁受挤压产生开裂或者形变，同时所有孔的轴线都要与圆盘端面保持垂直，否则穿入的定位件会出现倾斜，直接影响定位精度。从安装边界来看，这类圆形模板不需要配套复杂的安装结构，

　　既可以通过外侧的大孔用螺栓锁紧在工装平台上，作为固定的定位基准台使用，也可以手持压合在待划线的工件表面，用划针穿过对应孔位直接划出标记位置，还可以套在已有的定位基准轴上，围绕中心轴旋转调整角度，完成不同角度位置的孔位标记。在电子组装的小零件定位场景中，这类模板可以直接盖在PCB板或者小型结构件的表面，对应孔位对准需要焊接或者安装元器件的位置，快速完成点位的确认，避免逐点测量带来的效率损耗；在钣金加工的现场，工人可以将模板贴合在钣金毛坯表面，直接用样冲穿过对应孔位打出冲眼，后续钻孔时直接对准冲眼即可，不需要反复用卡尺测量孔距，能有效降低批量加工时的孔位偏差率。设计过程中还要考虑孔口的倒角处理，所有孔的两端都做小尺寸的倒角，

　　一方面可以去除孔口的毛刺，避免使用时划伤操作人员或者工件表面，另一方面也能方便定位销、钻头快速导入孔位，减少对准的时间。盘面的表面粗糙度不需要过高的加工要求，只要保证平面度满足基准需求即可，过高的表面精度会增加不必要的加工成本，过低则容易出现表面凹凸不平，影响贴合的紧密性。这类构件的使用场景覆盖了从单件修配到小批量加工的多种工况，不需要配套专用的夹具或者动力设备，完全依靠自身的结构精度实现辅助功能，在工装辅助类的构件里属于结构简单但实用性极强的类型，孔位的排布可以根据不同行业的常用规格做针对性调整，比如针对通讯类小零件组装的场景，可以增加更多小孔径的孔位匹配微型螺丝的定位需求，针对钣金加工场景则可以加大常用规格孔的数量，适配更多的钻孔定位需求。整个圆盘的外圆边缘做了小圆角处理，避免锐边磕碰造成损伤，同时也能减少手持操作时的割手风险。在实际使用中，这类模板可以和定位销、锁紧螺栓、快速夹钳配合使用，当需要固定在工件上时，用快速夹钳将模板压合在工件基准面，不需要反复锁紧螺栓就能完成临时固定，进一步提升操作效率；当需要作为旋转基准使用时，将中心孔套在基准轴上，转动模板到对应角度后，用外侧的孔位插入定位销锁定角度，就能完成角度方向的定位，不需要额外配置角度尺做反复测量。
