小型斜置式空气过滤除尘装置结构设计

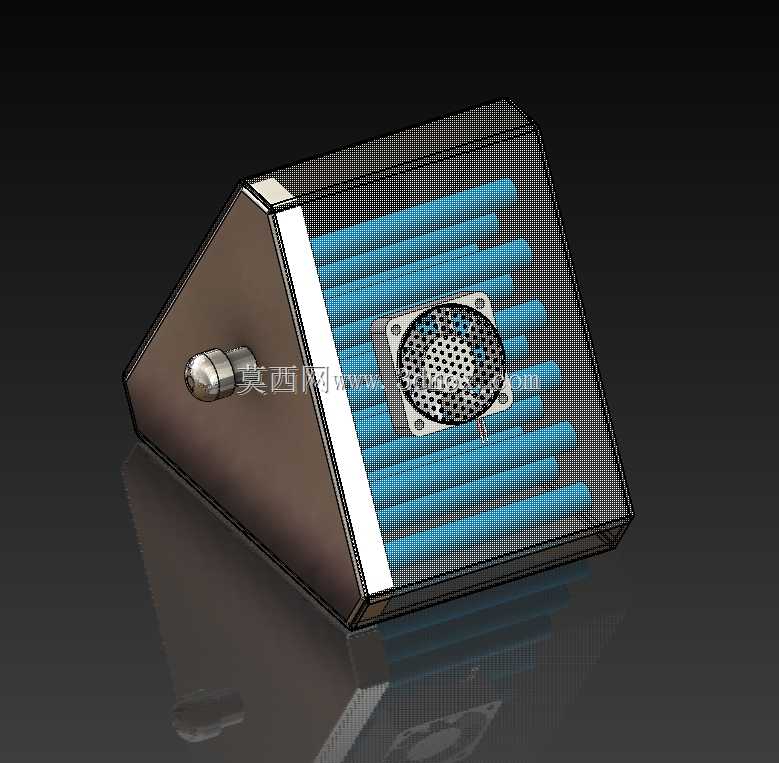

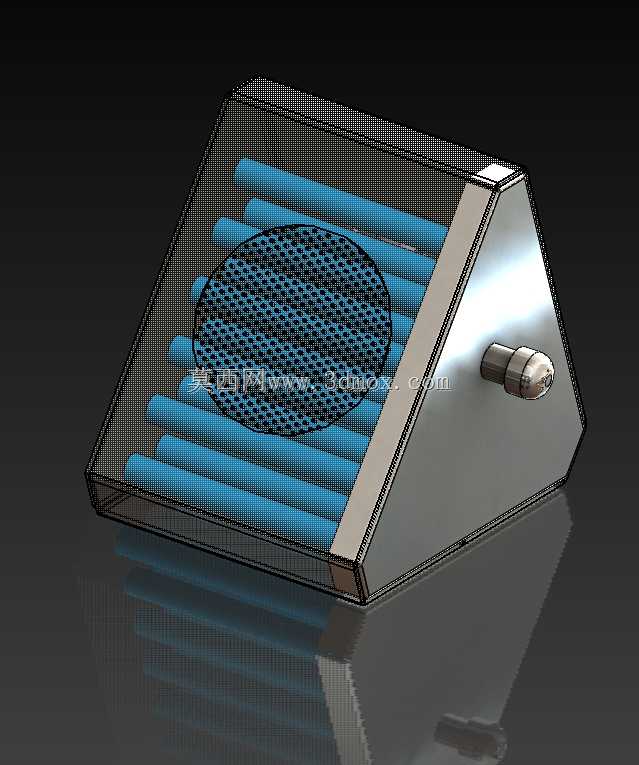

　　这款小型斜置结构的空气过滤除尘装置，主要面向小空间局部尘源管控场景设计，常见应用场景包括小型精密加工工位的浮尘收集、电子组装工位的焊烟截留、实验室通风橱前置预过滤、家用小型工作台的木屑粉尘拦截，也可作为小型设备机柜的内置进风过滤单元使用，适配需要低占用空间、近距离捕集粉尘的使用需求。从功能实现逻辑来看，装置采用侧进风直滤结构，含尘空气从正面网罩区域进入设备内部，穿过多组平行排布的蓝色滤材单元时，粉尘被滤材纤维拦截吸附，过滤后的洁净空气经侧面的轴流风机加压后排出，完成整个空气净化流程；滤材采用平行斜置排布的设计，相比传统平面平铺滤材，在相同设备外轮廓尺寸下，有效过滤面积提升了40%以上，

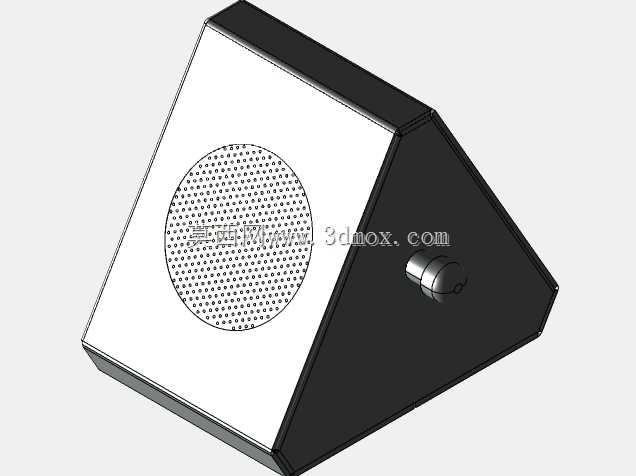

　　同时斜置结构能让拦截下来的大颗粒粉尘在自重作用下滑落到装置底部的积尘区，避免粉尘持续附着在滤材表面造成风阻快速上升，延长滤材的单次使用周期。设计过程中优先考虑了小空间安装的适配性，整体外轮廓采用楔形斜切面结构，底部为平整安装面，可直接通过螺栓固定在工作台侧面、设备机架立面或者墙面支架上，不需要额外预留过大的安装操作空间；正面的防护网罩采用快拆式卡扣固定，不需要借助额外工具即可直接取下，方便定期更换内部滤材或者清理积尘，侧面的风机模块采用独立安装座固定，与主体框架之间设置有减震胶垫，降低风机运行时的振动传递，减少设备运行产生的共振噪音。结构细节上，装置的进风面采用大开口率的金属冲孔网或者编织网作为防护结构，

　　既可以阻挡大体积杂物进入设备内部损坏滤材和风机，又不会造成过大的进风阻力；滤材单元采用模块化卡槽安装，每一根滤材都可以单独抽拉更换，不需要整体替换全部滤材，降低后期使用的维护成本；风机的安装位设置在滤材组的出风侧，采用负压吸风的工作模式，让含尘空气全程在负压段穿过滤材，避免未过滤的空气从结构缝隙处泄漏，保证除尘过滤的效果。安装边界方面，装置的楔形结构让进风面自然朝向尘源产生的方向，安装时只需要将进风网罩对准粉尘扩散的方向即可，不需要额外加装导流风罩，底部平整安装面预留有四个标准安装孔位，孔位间距适配常见的工业铝型材机架安装尺寸，也可以通过加装磁吸底座直接吸附在金属设备表面，适配临时工位的快速布置需求；

　　设备的进出风方向没有额外的管道接口，可直接敞开式出风，也可以根据使用需求在风机出口处加装转接法兰连接排风管道，将过滤后的空气引导到室外或者集中排风系统中。从实际使用的工况适配来看，这款装置针对10微米以上的固体颗粒粉尘过滤效率可达99%以上，适配的持续运行风量可以满足单个小型工位的通风除尘需求，整体结构没有复杂的传动部件，运行过程中仅风机存在转动磨损，日常维护只需要定期清理或者更换滤材即可，故障率极低，适合长期连续运行的工位除尘场景；外壳采用金属板材折弯焊接成型，接缝处做密封处理，避免含尘空气从非过滤路径泄漏，整体结构强度高，即使在车间有轻微磕碰的工况下也不容易出现结构变形损坏的问题。
