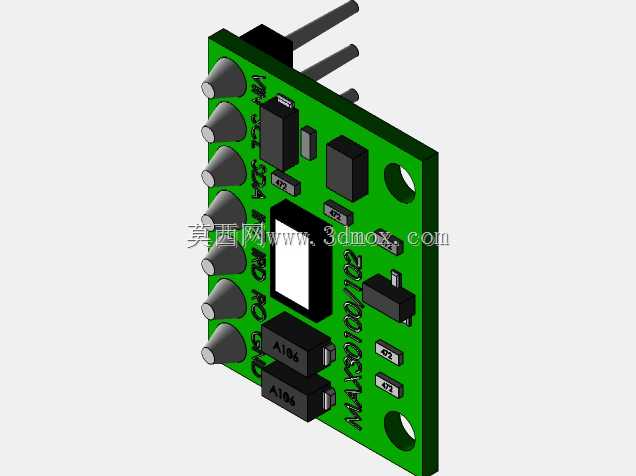

MAX30100心率脉搏检测传感模块结构

　　也能直接采用排针插装的方式焊接在主控载板上，适配不同集成度的产品装配需求。模块单侧排布直插式排针接口，排针引脚间距为标准2.54mm，包含电源供电、I2C通信、中断触发、接地共4个功能引脚，引脚伸出板面长度为11mm，在插装到载板后可以预留足够的焊锡浸润空间，同时避免引脚过长导致的信号串扰问题。板上光学传感核心区域做了独立的遮光围挡设计，黑色吸光塑封罩将发光LED与光电接收管围合在独立腔体内，避免环境杂散光、板上其他元器件的反射光进入接收端造成采样基线漂移，围挡高度与光电芯片表面齐平，在实际装配时可以直接贴合设备外壳的透明采样窗，中间仅需预留0.1mm的双面胶层厚度，保证光路传输效率的同时阻断外部光线干扰。在穿戴式健康监测设备、便携式生理参数采集终端、智能运动手环、家用健康检测辅具这类产品的开发流程里，前端生理信号采集的核心传感单元选型与结构适配，是决定整机采样精度、佩戴舒适度、长期运行稳定性的关键环节，本次呈现的MAX30100集成式光电传感模块，就是面向这类血氧、脉搏、心率连续采集场景设计的标准化功能单元。从实际工程落地的角度看，这类模块的设计首先要平衡光学采样的光路密封性与电路抗干扰能力，PCB基板采用常规FR-4玻纤板材，板厚控制在1.6mm标准规格，整体板型为矩形结构，边缘预留两个直径3.2mm的安装定位孔，孔中心距板边距离统一为2mm，既可以通过M3铜柱配合螺丝完成在设备壳体内腔的硬连接固定，

　　板载的电源处理部分排布了两颗贴片式滤波电容与一颗低压差线性稳压芯片，分别布置在光学传感区的两侧，供电线路走线上做了包地处理，将数字通信线路与模拟采样线路做物理分隔，减少电源纹波对微弱光电模拟信号的干扰，两颗标识为A104的贴片电阻布置在稳压芯片输出端，匹配发光LED的驱动电流参数，保证不同批次模块的发光强度一致性。模块上的所有贴片元器件均采用回流焊工艺适配的封装尺寸，阻容件统一为0805封装，稳压芯片与通信接口芯片采用SOT-23封装，在三维建模过程中，所有元器件的外形尺寸、焊盘位置、丝印标识都按照实际物料的规格书1:1还原，板边的丝印字符清晰标注了模块型号、引脚功能定义，方便生产装配过程中的目视检查，也便于后期维修时的引脚识别。

　　从安装边界来看，模块整体占用的空间尺寸为长20mm、宽15mm，最高元器件高度为排针顶端距板面12mm，在做整机结构设计时，光学采样面一侧需要预留直径8mm的无遮挡区域，保证采样光路不被结构件遮挡，排针焊接侧需要预留至少3mm的操作空间，方便手工焊接或者波峰焊的工装避让。这类传感模块在实际使用中，不需要额外搭建复杂的外围信号调理电路，仅需通过I2C总线与主控单元通信即可读取原始的光电采样数据，内部已经集成了LED驱动电路、光电信号放大电路、模数转换单元，能够直接输出数字化的采样值，大幅缩短健康类电子产品的开发周期，在智能手环、指夹式血氧仪、运动心率带、老年人健康监测床垫等产品中都能直接适配使用。建模过程中对板上的每一个元器件的位置、

　　高度、外形都做了精准还原，包括板边的工艺倒角、安装孔的沉头设计、排针的塑料基座与金属插针的分层结构，甚至是塑封光学罩上的脱模斜度都按照实际开模参数做了还原，能够直接导入整机装配模型中做干涉检查、装配工艺模拟，也可以用于产品宣传的渲染图制作、教学演示中的结构拆解展示。在结构设计的细节上，PCB板的四个角做了0.5mm的圆角处理，避免装配过程中尖角划伤壳体内部的走线或者绝缘层，安装孔内部做了金属化过孔处理，在螺丝固定时能够保证孔壁不受挤压开裂，同时可以通过固定螺丝将PCB的接地层与设备壳体的金属部分连通，提升整体的电磁屏蔽性能。光学罩与PCB板的连接采用卡扣加黑胶密封的方式，建模时还原了卡扣的配合间隙，预留了0.05mm的涂胶空间，保证实际生产时装配顺畅且密封可靠，不会有汗液、灰尘从光学罩与PCB的缝隙进入模块内部，影响长期使用的采样精度。
